Комбинированная сушилка

Известны стационарные сушилки для сушки сельскохозяйственных продуктов, в которых сушильным агентом служит подогретый воздух или смесь топочных газов с воздухом , используемая для сушки, а для освобождения продуктов горения топлива от искр и твердых частиц применяются специальные искрогасители , устанавливаемые вне сушильной камеры. В этом случае тепло дымовых газов используется для сушки неполностью и уходит частично в атмосферу, а само сооружение получается громоздким.

С целью более полного использования тепла дымовых газов, предлагается устройство комбинированной сушилки, в которой калорифер и искрогаситель смонтированы как одно целое и размещены в сушильной камере сушилки. В этом случае большая часть тепла топочных газов используется для сушки продукта и сооружение при этом получается более компактным.

На фиг. 1 изображена комбинированная сушилка в разрезе; на фиг. 2-разрез по АА-ББ на фиг. 1; на фиг. 3 - сушилка, вид в плане.

Сушилка (предназначенная в основном для сушки льняной тресты ) представляет собой здание, состояшее из отопительного / и сушильного // отделений. В отопительном номешении установлена печь 1 с дымовой трубой 2, топкой 3 и вентилятором 4. Сушильное отделение двухэтажное. В верхнем этаже размеш ,ены сушильные камеры, отделенные друг от друга перегородками 5 и имеюшие внизу колосники 6. В сушильные камеры загружается материал для сушки. В нижней части сушильного отделения помещаются два борова: нижний 7 и верхний 8, поперечные сборные боровы 9, 10 и 11 w калориферы 12, идущие от нижнего поперечного борова 9 к борову // и от него обратно к борову W. Калориферы выполнены из металлических труб. Для подачи дымовых газов в калорифер в боковой стенке печи проделано окно, соединяющееся с боровом 7. Шибер 13, перекрывающий выходное отверстие из печи в трубу 2, служит для регулировки силы тяги воздуха. Окна 14 служат для подачи в сушильную камеру свежего холодного воздуха.

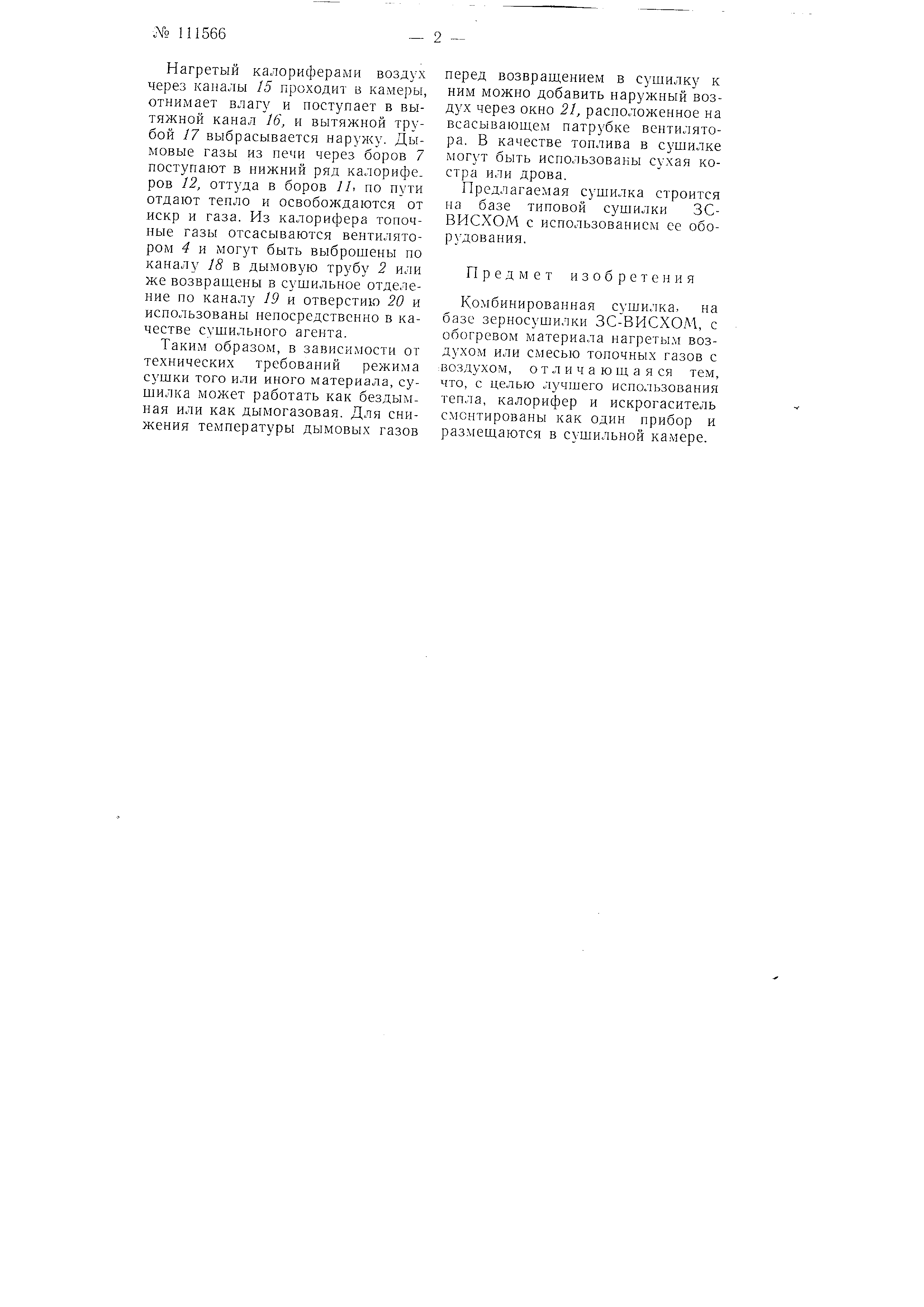

Нагретый калориферами воздух через калалы 15 проходит в камеры, отнимает влагу и поступает в вытяжной канал 16, и вытяжной трубой 17 выбрасывается наружу. Дымовые газы из печи через боров 7 поступают в нижний ряд калорифе. ров 12, оттуда в боров 11, по пути отдают тепло и освобол даются от искр и газа. Из калорифера топочные газы отсасываются вентилятором 4 и могут быть выброшены по каналу 18 в дымовую трубу 2 или же возвращены в сушильное отделение по каналу J9 и отверстию 20 и использованы непосредственно в качестве сушильного агента.

Таким образом, в зависимости от технических требований режима сушки того или иного материала, сушилка может работать как бездымная или как дымогазовая. Для снижения температуры дымовых газов

перед возвращением в сушилку к ним можно добавить наружный воздух через окно 21, расположенное на всасываюш,ем патрубке вентилятора . В качестве топлива в сушилке могут быть использованы сухая костра или дрова.

Предлагаемая сушилка строится на базе типовой сзшилки ЗСВИСХОМ с использованием ее оборудования .

Предмет изобретения

Комбинированная сушилка, на базе зерносушилки ЗС-ВИСХОМ, с обогревом материала нагреты.м воздухом или смесью топочных газов с :воздухом, отличаюш,аяся тем, что, с целью лучшего использования тепла, калорифер и искрогаситель смонтированы как один прибор и размещаются в сушильной ка.мере.
