Преобразователь кода семисегментного индикатора в двоично-десятичный код

ПРЕОБРАЗОВАТЕЛЬ КОДА СЕМИСЕГМЕНТНОГО ИНДИКАТОРА В ДВОИЧНОДЕСЯТИЧНЫЙ КОД, содержащий шесть входных шин, четыре выходных шины и два инвертора, входы которых соединены с пятой и шестой входными шине1ми, отличающийся тем, что, с целью повышения надежности, в него введены дополнительно три инвертора, четыре элемента ИСКЛЮЧАЮЩЕЕ ИЛИ и семь элементов И-НЕ, причем входы первого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ соединены с второй и третьей входными шинами, а выход - с входом третьего инвертора, входы второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ соединены с первой и четвертой входными шинами, а выход с входом четвертого инвертора, входы третьего элемента ИСКЛЮЧАЮЩЕЕ ИЛИ соединены с выходами первого и второго инверторов, а выход - с первым входом четвертого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, второй вход которого соединен с выходом третьего инвертора, а выход - с четвертой выходной шиной, кроме того, входы первого элемента И-НЕ соединены с первой и пятой входными шинами, а выход подключен к первым входам второго и третьего элемента И-НЕ, вторые входы которых соединены соответственно с выходом четвертого и входом третьего инверторов, а выходы - соответственно с первой выходной шиной и входом пятого инвертора , выход которого соединен с третьей выходной шиной, при этом пер-§ вые входы четвертого и пятого эле (/ ментов И-НЕ соединены соответственно с четвертой и пятой входными шинами , их вторые входы подключены к выходу второго инвертора, а выходы соединены с первыми входами соответ- g ственно шестого и седьмого элементов И-НЕ, вторые входы которых соединены с выходами соответственно пятого инвертора и шестого элемента И-НЕ, выход седьмого элемента И-НЕ соединен с второй выходной шиной.

Изобретение относится к импульсной технике и предназначено для пре образования кода семисегментного ин дикатора в двоично-десятичный код. Наиболее близким по технической сущности к изобретению является пре образователь кода семисегментного и дикатора в двоично-десятичный код, содержащий шесть входных шин, четыре выходных шины и два инвертора, входы которых соединены с пятой и ш той входными шинами til. Недостатком известного преобразо вателя является низкая надежность обусловленная наличием промежуточно го преобразования кода семисегментн го индикатора в десятичный код, а также большого числа типов логичес- ких элементов и связей между ними. Цель изобретения - повышение надежности преобразователя. Поставленная цель достигается те что в преобразователь кода семисегментного индикатора в двоично-десятичный код, содержащий шесть входных шин, четыре выходных шины и два инвертора, входы которых соединены с пятой и шестой входными шинами, введены дополнительно три инвертора четыре элемента ИСКЛЮЧАЮЩЕЕ ИЛИ и семь элементов И-НЕ, причем входы первого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ со динены с второй и третьей входными шинами, а выход - с входом третьего инвертора, входы второго элемента ИСКЛОЧАЮЩЕЕ ИЛИ соединены с первой четвертой входньми шинами, а выход с входом четвертого инвертора, входы третьего элемента ИСКЛЮЧАЮЩЕЕ ИЛИ соединены с выходами первого и второго инверторов, а выход - с пер вым входом четвертого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, второй вход KOTOPOIO соединен с выходом третьего инверто ра, а выход - с четвертой выходной шиной,кроме того, входы первого эле мента И-НЕ соединены с первой и пятой входными шинами, а выход подключен к первым входам второго и третье го элементов И-НЕ, вторые входы которых соединены соответственно с выходом четвертого и входом третьего инверторов, а выходы - соответственно с первой выходной шиной и входом пятого инвертора, выход которого соединен с третьей выходной шиной, при этом первые входы четвертого и пятого элементов И-НЕ соединены соот ветственно с четвертой и пятой входными шинами, их вторые входы подключены к выходу второго инвертора, а выходы соединены с первыми входами соответственно шестого и седьмого элементов И-НЕ, вторые входы которых соединены с выходами соответственно пятого инвертора и шестого эле мента И-НЕ, выход седьмого элемента И-НЕ соединен с второй выходной шиной . На фиг. 1 приведена принципиальная схема преобразователя кода семисегментного индикатора в двоично-десятичный код; на фиг-. 2 - обозначения сегментов семисегментного индикатора. Преобразователь содержит элементы ИСКЛЮЧАЮЩЕЕ ИЛИ 1-4, инверторы 5-9, элементы И-НЕ 10-16, входные шины 17-22 кода семисегментного индикатора , выходные шины 23-26 двоично-десятичного кода, выходы 27-29 элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 1-3 и выходы 30-33 элементов И-НЕ 10, 13, 14 и 15. Входные шины 17-22 соответствуют сегментам a,b,d, е, f Hg семисегментного индикатора соответственно фиг. 2 . Первая входная шина 17 (а) соединена с первыми входами второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 2 и первого элемента И-НЕ 10, вторая и третья входные шины 18и19 (ъий) -с входами первого элемента ИСКЛЮЧАОДЕЕ ИЛИ 1, четвертая входная шина 20 (е)- с вторым входом второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 2 и первым входом четвертого элемента И-НЕ 13, пятая входная шина 21 (f) - с входом первого инвертора 5, вторым входом элемента И-НЕ 10 и первым входом пятого элемента И-НЕ 14, шестая входная шина 22 (g) соединена с входом второго инвертора 6. Сигнал, соответсвующий сегменту с, не используется. Выход первого инвертора 5 соединен с первым входом третьего элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 3, а выход второго инвертора 6 - с вторыми входами третьего элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 3 и четвертого и пятого элементов И-НЕ 13 и 14. Выход 27 первого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 1 соединен с вторым входом третьего элемента И-НЕ 12 и входом третьего инвертора 7, выход которого соединен с вторым входом четвертого элемента ИСКЛЮЧАКХЦЕЕ ИЛИ 4, первый вход которого соединен с выходом 29 третьего элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 3, а выход - с четвертой выходной шиной 26 с весом разряда 2). Выход 28 второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 2 соединен с входом четвертого инвертора 8, выход которого соединен с вторым входе второго элемента И-НЕ 11 г выход которого соединен с первой выходной шиной 23 (с весом разряда 2°// а первый вход - с выходом 30 первого и первым входом третьего элементов И-НЕ 10 и 12, при этом выход третьего элемента И-НЕ 12 соединен с входом пятого инвертора 9, выход которого соединен с третьей выходной шиной 25 (с весом

разряда 2 и с эторым входом шестого элемента И-НЕ 15, первый вход которого соединен с выходом 31 четвертого элемента И-НЕ 13, а выход 33 с вторьвл входом седьмого элемента И-НЕ 16, первый вход которого соединен с выходом 32 пятого элемента И-НЕ 14, а выход - с второй выходной шиной 24 (с весом разряда 2) .

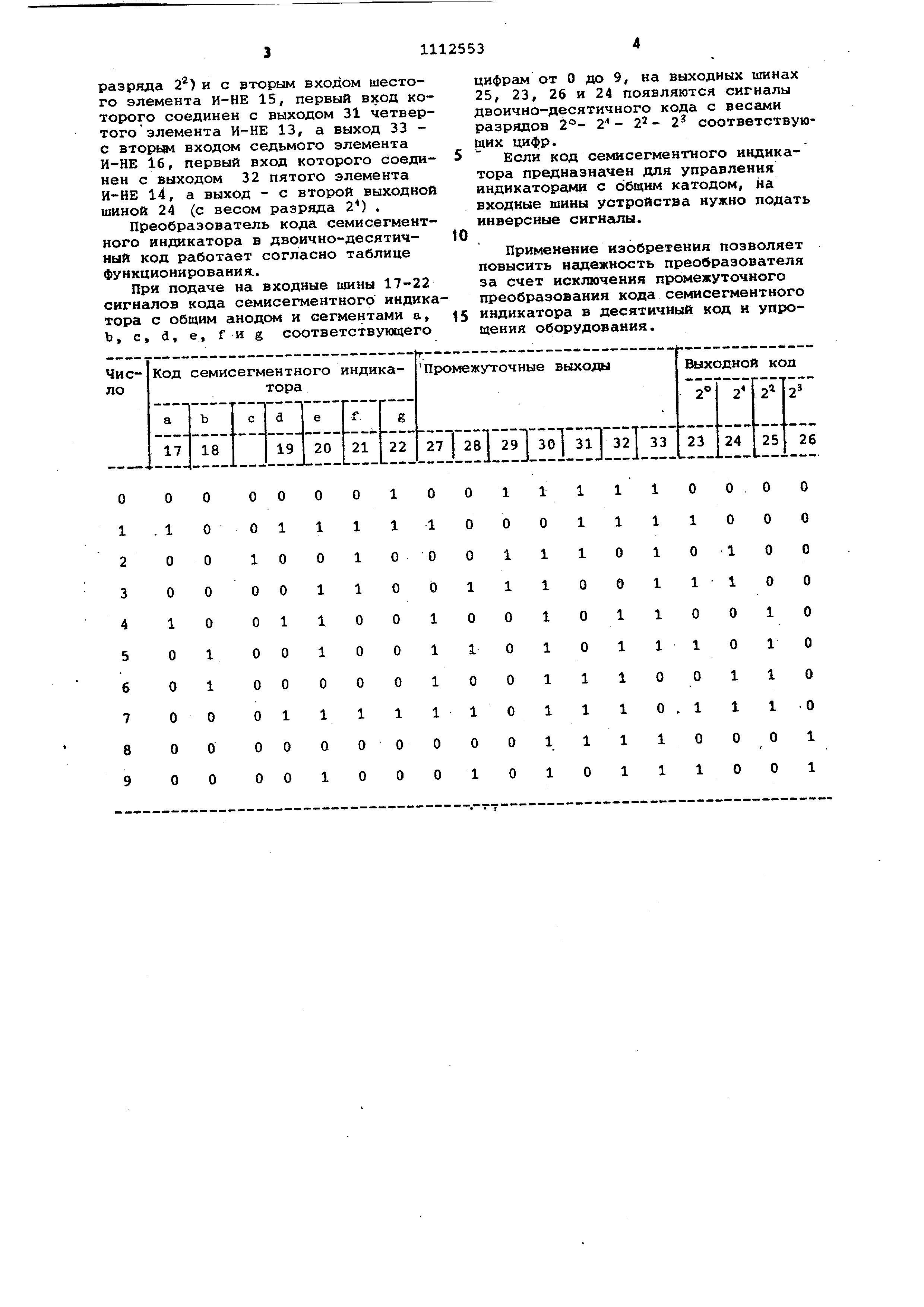

Преобразователь кода семисегментного индикатора в двоично-десятичный код работает согласно таблице функционирования.

При подаче на входные шины 17-22 сигналов кода семисегментного индикатора с общим анодом и сегментами а, Ъ, с, d, е, f и g соответствующего

цифрам от О до 9, на выходных шинах 25, 23, 26 и 24 появляются сигналы двоично-десятичного кода с весами разрядов 2°- 2 соответствующих цифр.

Если код семисегментмого индикатора предназначен для управления индикаторами с общим катодом, на входные шины устройства нужно подать инверсные сигнгшы.

Применение изобретения позволяет

повысить надежность преобразователя за счет искгаочения промежуточного преобразования кода семисегментного индикатора в десятичный код и упрощения оборудования.
