заявка
№ SU 1105475
МПК C02F3/02

Установка для очистки сточных вод

Авторы:
ДЗЮБО ВЛАДИМИР ВАСИЛЬЕВИЧ
Номер заявки
3585521
Дата подачи заявки
04.05.1983
Опубликовано
30.07.1984
Страна
SU
Как управлять
интеллектуальной собственностью
Чертежи
2
Реферат

[20]

УСТАНОВКА ДЛЯ ОЧИСТКИ СТОЧНЫХ ВОД, содержащая корпус, разделенный цилиндрическими коаксиально расположенными перегородками на первичный отстойник, камеру аэрации и вторичный отстойник, вращающуюся ферму с аэраторами, узлы подвода исходной сточной воды с центральной трубой и отвода очищенной воды, отличающаяся тем, что, с целью повышения эффективности очистки сточных вод от эмульгированных, коллоидных и растворенных органических загрязнений , жиров и взвешенных частиц с одновременным повышением производительности установки, она снабжена двумя дополнительными цилиндрическими перегородками , первая из которых прикреплена к днищу камеры аэрации и установлена ниже уровня воды, а вторая не доходит до днища установки и имеет отогнутую к ее центру кромку, об- . разующими между камерой аэрации и первичным отстойником камеру осветления с отсеками флотации, дополнительными аэраторами, прикрепленными к ферме и размещенными в отсеках флотации камер осветления и между дополнительными перегородками, эрлифтом, прикрепленным к ферме, размещенным в.камере аэрации и сообщенным с отсеками флотации , скребками для удаления плавающих частиц,прикрепленными к ферме и рас- 1 положенными в верхней части камеры (Л осветления и первичного отстойника, кольцевой, в форме обратного конуса, пластиной, закрепленной на центральной трубе под днищем отстойника, при этом стенки первичного отстойника прикреплены к ферме, в верхних частях этих стенок, на уровне скребков, выполнены водораспределительные окна, а в днище первичного отстойника и ел расположенной под ним пластине вы4:: 01 полнены отверстия для удаления осадка .

Описание

[1]

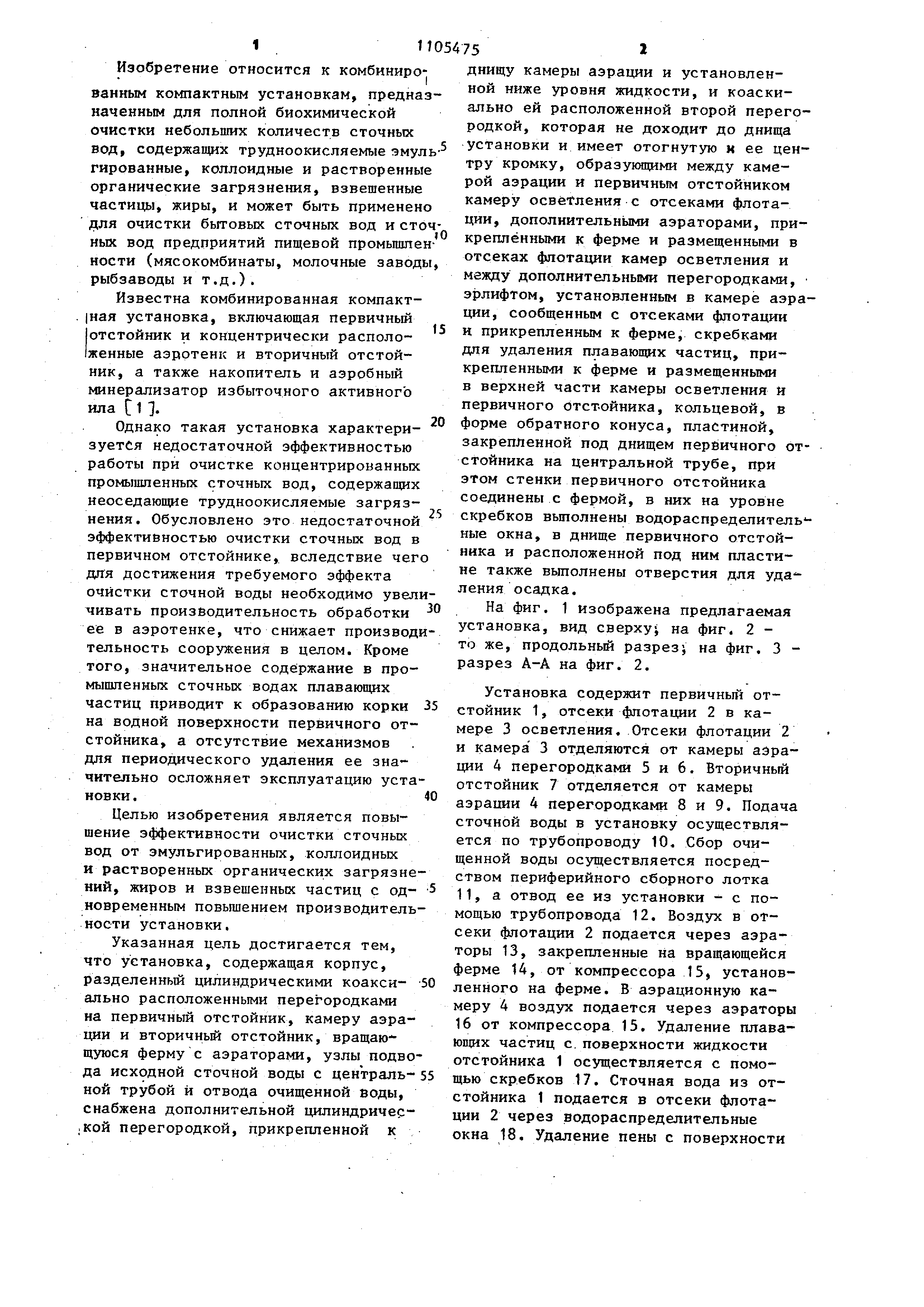

Изобретение относится к комбинированным компактным установкам, предна наченным для полной биохимической очистки небольших количеств сточных вод, содержащих трудноокисляемые эмул гированные, коллоидные и растворенны органические загрязнения, взвешенные частицы, жиры, и может быть применен для очистки бытовых сточных вод и сто ных вод предприятий пищевой промьшше ности (мясокомбинаты, молочные завод рыбзаводы и т.д.). Известна комбинированная компакт|ная установка, включающая первичный отстойник и концентрически расположенные аэротенк и вторичный отстойник , а также накопитель и аэробный минерализатор избыточного активного ила С 1 1Однако такая установка характеризуется недостаточной эффективностью работы при очистке концентрированных промышленных сточных вод, содержащих неоседающие трудноокисляемые загрязнения . Обусловлено это недостаточной эффективностью очистки сточных вод в первичном отстойнике, вследствие чег для достижения требуемого эффекта очистки сточной воды необходимо увел чивать производительность обработки ее в аэротенке, что снижает производ тельность сооружения в целом. Кроме того, значительное содержание в промышленных сточных водах плавающих частиц приводит к образованию корки на водной поверхности первичного отстойника , а отсутствие механизмов для периодического удаления ее значительно осложняет эксплуатацию уста новки , Целью изобретения является повышение эффективности очистки сточных вод от эмульгированных, коллоидных и растворенньк органических загрязне ний, жиров и взвешенных частиц с одновременным повьш ением производитель ности установки. Указанная цель достигается тем, что установка, содержащая корпус, разделенный цилиндрическими коаксиально расположенными перегородками на первичньш отстойник, камеру аэрации и вторичный отстойник, вращающуюся ферму с аэраторами, узлы подво да исходной сточной воды с центральной трубой и отвода очищенной воды, снабжена дополнительной цилиндричер|Кой перегородкой, прикрепленной к днищу камеры аэрации и установленной ниже уровня жидкости, и коаскиапьно ей расположенной второй перегородкой , которая не доходит до днища установки и имеет отогнутую к ее центру кромку, образующими между камерой аэрации и первичным отстойником камеру осветления с отсеками флотации , дополнительными аэраторами, прикреплёнными к ферме и размещенными в отсеках флотации камер осветления и между дополнительными перегородками, эрлифтом, установленным в камере аэрации , сообщенным с отсеками флотации и прикрепленным к ферме, скребками для удаления плавающих частиц, прикрепленными к ферме и размещенными в верхней части камеры осветления и первичного отстойника, кольцевой, в форме обратного конуса, пластиной, закрепленной под днищем первичного отстойника на центральной трубе, при этом стенки первичного отстойника соединены с фермой, в них на уровне скребков выполнены водораспределитель ные окна, в днище первичного отстойника и расположенной под ним пластине также вьтолнены отверстия для удаления осадка. На фиг. 1 изображена предлагаемая установка, вид сверху; на фиг. 2 то же, продольный разрез; на фиг. 3 разрез А-А на фиг. 2. Установка содержит первичньм отстойник 1, отсеки флотации 2 в камере 3 осветления. Отсеки флотации 2 и камера 3 отделяются от камеры аэрации 4 перегородками 5 и 6. Вторичный отстойник 7 отделяется от камеры аэрации 4 перегородками 8 и 9. Подача сточной воды в установку осуществляется по трубопроводу 10. Сбор очищенной воды осуществляется посредством периферийного сборного лотка 11, а отвод ее из установки - с помощью трубопровода 12. Воздух в отсеки флотации 2 подается через аэраторы 13, закрепленные на вращающейся ферме 14, от компрессора 15, установленного на ферме. В аэрационную камеру 4 воздух подается через аэраторы 16 от компрессора 15. Удаление плаваюпих частиц с. поверхности жидкости отстойника 1 осуществляется с помощью скребков 17. Сточная вода из отстойника 1 подается в отсеки флотации 2 через водораспределительные окна 18. Удаление пены с поверхности

[2]

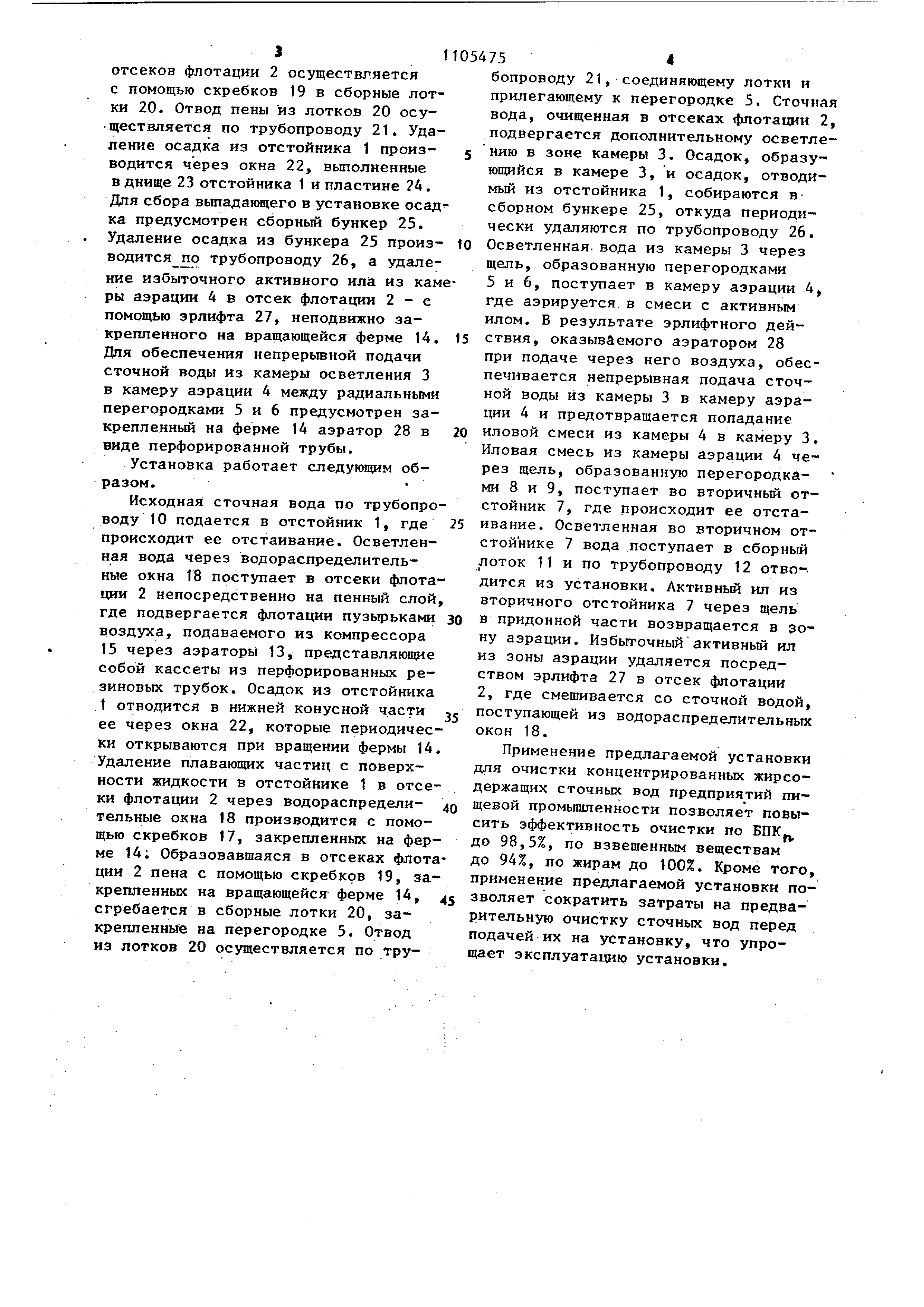

отсеков флотации 2 осуществляется с помощью скребков 19 в сборные лотки 20. Отвод пены из лотков 20 осуществляется по трубопроводу 21. Удапение осадка из отстойника 1 производится через окна 22, выполненные в днище 23 отстойника 1 и пластине 4. Дпя сбора вьтадающего в установке осад ка предусмотрен сборный бункер 25. Удаление осадка из бункера 25 производится по трубопроводу 26, а удаление избыточного активного ила из камеры аэрации 4 в отсек флотации 2-е помощью эрлифта 27, неподвижно закрепленного на вращающейся ферме 14. Дпя обеспечения непрерьгоной подачи сточной воды из камеры осветления 3 в камеру аэрации А между радиальными перегородками 5 и 6 предусмотрен закрепленный на ферме 14 аэратор 28 в виде перфорированной трубы.

[3]

Установка работает следующим образом .

[4]

Исходная сточная вода по трубопроводу 10 подается в отстойник 1, где происходит ее отстаивание. Осветленная вода через водораспределительные окна 18 поступает в отсеки флотации 2 непосредственно на пенный слой, где подвергается флотации пузырьками воздуха, подаваемого из компрессора 15 через аэраторы 13, представляющие собой кассеты из перфорированных резиновых трубок. Осадок из отстойника 1 отводится в нижней конусной части ее через окна 22, которые периодически открываются при вращении фермы 14. Удаление плавающих частиц с поверхности жидкости в отстойнике 1 в отсеки флотации 2 через водораспределительные окна 18 производится с помощью скребков 17, закрепленных на ферме 14; Образовавшаяся в отсеках флотации 2 пена с помощью скребков 19, закрепленных на вращающейся ферме 14, сгребается в сборные лотки 20, закрепленные на перегородке 5. Отвод из лотков 20 осуществляется по трубопроводу 21, соединяющему лотки и прилегающему к перегородке 5. Сточна вода, очищенная в отсеках флотации 2 подвергается дополнительному осветле нию в зоне камеры 3. Осадок, образу- ющийся в камере 3, и осадок, отводимый из отстойника 1, собираются в сборном бункере 25, откуда периодически удаляются по трубопроводу 26. Осветленная вода из камеры 3 через щель, образованную перегородками 5 и 6, поступает в камеру аэрации 4, где аэрируется, в смеси с активным илом. В результате эрлифтного действия , оказываемого аэратором 28 при подаче через него воздуха, обеспечивается непрерывная подача сточной воды из камеры 3 в камеру аэрации 4 и предотвращается попадание иловой смеси из камеры 4 в камеру 3. Иловая смесь из камеры аэрации 4 через щель, образованную перегородками 8 и 9, поступает во вторичный отстойник 7, где происходит ее отстаивание . Осветленная во вторичном отстойнике 7 вода поступает в сборный

[5]

лоток 1 1 и по трубопроводу 1 2 ОТВО-.

[6]

дится из установки. Активный ил из вторичного отстойника 7 через щель в придонной части возвращается в зону аэрации. Избьпочный активньй ил из зоны аэрации удаляется посредством эрлифта 27 в отсек флотации 2, где смешивается со сточной водой, поступающей из водораспределительных окон 18.

[7]

Применение предлагаемой установки для очистки концентрированных жирсодержащих сточных вод предприятий пищевой промьштенности позволяет повысить эффективность очистки по ВПК.

[8]

г. до 98,5%, по взвешенным веществам до 94%, по жирам до 100%. Кроме того применение предлагаемой установки позволяет сократить затраты на предварительную очистку сточных вод перед подачей их на установку, что упрощает эксплуатацию установки.

[9]

f/anpaS/7e tfe / иже//// фермы

[10]

фи€,1

[11]

fS а го fi IS 17

[12]

[13]

tf

[14]

Г7

[15]

-cTr ff i-yVVyi

[16]

777/

[17]

17 19 а

[18]

/ff V fffff

[19]

Iff
