Устройство для контроля подачи эрлифта

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПОДАЧИ ЭРЛИФТА, содержащее датчик расхода воздуха, индикатор, задатчики коэффициентов, первый блок умно- жения, a также второй и третий блоки умножения, подключенные одними входами соответственно к выходам первого и второго задатчиков коэф Hh unni-i-;: фициентов, отличающееся тем, что, с целью повышения точности устройства, в него введены три сумматора и датчик уровня,выходом подключенный к первому входу первого блока умножения, второй вход которого соединен с выходом первого сумматора входами связанного соответственно с выходом третьего задатчика коэффициентов и выходом второго блока умножения, другой вход которого подключен к выходу датчика расхода воздуха и другому входу третьего блока умножения , выходом связанного с первым о S входом второго сумматора, второй вход и выход которого соединены (Л С соответственно с выходом четвертого задатчика коэффициентов и первым входом третьего сумматора, второй , вход и вькод которого подключены соответственно к выходу первого блока умножения и входу индикатора. о со о ю со

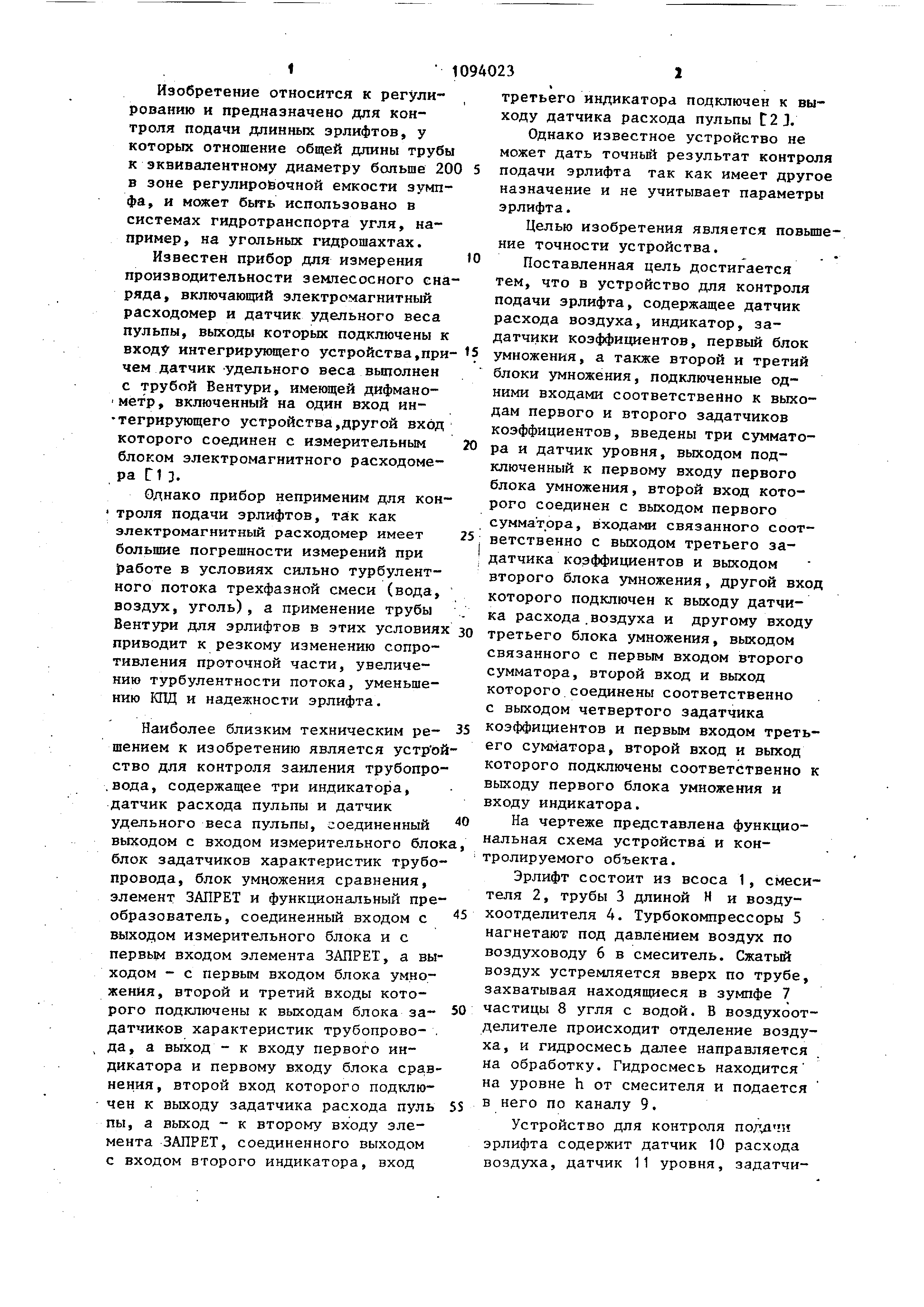

1 Изобретение относится к регулированию и предназначено для контроля подачи длинных эрлифтов, у которых отношение общей длины трубы к эквивалентному диаметру больше 20 в зоне регулировочной емкости зумпфа , и может быть использовано в системах гидротранспорта угля, например , на угольных гидрошахтах. Известен прибор для измерения производительности землесосного сна ряда, включающий электромагнитный расходомер и датчик удельного веса пульпы, выходы которых подключены к входу интегрирующего устройства,при чем датчик удельного веса выполнен с трубой Вентури, имеющей дифмано метр, включенный на один вход интегрирзтощего устройства,другой вход которого соединен с измерительным блоком электромагнитного расходомера Г1 3. Однако прибор неприменим для кон троля подачи эрлифтов, так как электромагнитный расходомер имеет большие погрешности измерений при работе в условиях сильно турбулентного потока трехфазной смеси (вода, воздух, уголь), а применение трубы Вентури для эрлифтов в этих условия приводит к резкому изменению сопротивления проточной части, увеличению турбулентности потока, уменьшению КПД и надежности эрлифта. Наиболее близким техническим решением к изобретению является устро ство для контроля заиления трубопро . вода, содержащее три индикатора, датчик расхода пульпы и датчик удельного веса пульпы, соединенный выходом с входом измерительного бло блок задатчиков характеристик трубо провода, блок умножения сравнения, элемент ЗАПРЕТ и функциональный пре образователь, соединенный входом с выходом измерительного блока и с первым входом элемента ЗАПРЕТ, а вы ходом - с первым входом блока умножения , второй и третий входы которого подключены к выходам блока задатчиков характеристик трубопровода , а выход - к входу первого индикатора и первому входу блока срав нения, второй вход которого подключен к выходу задатчика расхода пуль пы, а выход - к второму входу элемента ЗАПРЕТ, соединенного выходом с входом второго индикатора, вход 23 третьего индикатора подключен к выходу датчика расхода пульпы C2J. Однако известное устройство не может дать точньй результат контроля подачи эрлифта так как имеет другое назначение и не учитывает параметры эрлифта. Целью изобретения является повьппение точности устройства. Поставленная цель достигается тем, что в устройство для контроля подачи эрлифта, содержащее датчик расхода воздуха, индикатор, задатчики коэффициентов, первый блок умножения, а также второй и третий блоки умножения, подключенные одними входами соответственно к выходам первого и второго задатчиков коэффициентов, введены три сумматора и датчик уровня, выходом подключенный к первому входу первого блока умножения, второй вход которого соединен с выходом первого сумматора, входами связанного соответственно с выходом третьего задатчика коэффициентов и выходом второго блока умножения, другой вход которого подключен к выходу датчика расхода .воздуха и другому входу третьего блока умножения, выходом связанного с первым входом второго сумматора, второй вход и выход которого соединены соответственно с вькодом четвертого задатчика коэффициентов и первым входом третьего сумматора, второй вход и выход которого подключены соответственно к выходу первого блока умножения и входу индикатора. На чертеже представлена функциональная схема устройства и контролируемого объекта. Эрлифт состоит из всоса 1, смесителя 2, трубы 3 длиной Н и воздухоотделителя 4. Турбокомпрессоры 5 нагнетают под давлением воздух по воздуховоду 6 в смеситель. Сжатый воздух устремляется вверх по трубе, захватывая находящиеся в зумпфе 7 частицы 8 угля с водой. В воздухоотделителе происходит отделение воздуха , и гидросмесь далее направляется на обработку. Гидросмесь находится на уровне h от смесителя и подается в него по каналу 9. Устройство для контроля ПОДДШ эрлифта содержит датчик 10 расхода воздуха, датчик 11 уровня, задатчи Р 1 1п i -Ь где oL - относительное погру ние V 0,04 - сопротивление прото ной части-, q 60 е- q- qnd-t-CPa+O.Spgb,) Р ) , где Рд - атмосферное давление. Па р - плотность воды, кг/м. Эта зависимость аппроксимируетс выражением 9-()S() 2 0,00675$ Kj -0,00064, К4 0,6369. Сигнал с датчика 10 расхода воздуха поступает на Ьлоки 16 и 17 умножения , на другие входы которых с задат.чиков 12 и 14 коэффициентов поступают значения коэффициентов К и Kg соответственно. С датчика 11, значения уровня гидросмеси поступают в блок 18 умножения, осуществляющий вычисление функции f (К Qg+Kj)hj и полученный результат направляется в сумматор 21, где складывается с функцией fJ Kj-Qg + К и поступает на индикатор 22 подачи эрлифта.
