Вибрационное сито

1.ВИБРАЦИОННОЕ СИТО, включающе установленный на раме посредством упругих элементов корпус с крышкой, размещенные внутри корпуса. ( установленные друг под другом рабочие органы, закрепленный на корпусе вибровозбудитель , разгрузочные лотки, загрузочный и разгрузочные патрубки, отличающее с я тем, что, с целью упрощения конструкции и облегчения обслуживания сита, между разгрузочными лотками и разгрузочными патрубками выполнены кангшы, a разгрузочные патрубки снабжены герметизаторами, при этом корпус выполнен в виде цилиндрической .обечайки. 2.Сито ПОП.1, отличающееся тем, что разгрузочные патрубки расположены на одном уровне. 1 Mt f

It

1 Изобретение относится к устройствам для рассева и классификации сыпучих материалов, а именно к вибрационному ситу, и может быть использовано в химической, фармацевтической , пищевой, горной и других отраслях промьпштенности. Известно вибрационное сито, предназначенное для рассева и классифика ции, содержащее рабочий орган, вьтол венный из нескольких цилиндрических обечаек с установленными между ними сетками, с патрубками загрузки и разгрузки, вибровозбудитель, прикрепленный снаружи к рабочему органу , раму, на которую с помощью упругих связей установлен рабочий орган Недостатками данной конструкции являются вьтолнение рабочего органа из нескольких обечаек с установленHbiNM между ними сетками, скрепленными болтами,, .сложность замены просеивающих поверхностей, а также то, что патрубки разгрузки находятся на разных уровнях, что приводит к необходимости выводить патрубки загрузки также на разные уровни. Кроме того, в случае применения герметизаторов замена любой из сеток требует их снятия. Наиболее близким по технической сущности и достигаемому эффекту является вибрационное сито, включающе установленный на раме посредством упругих злементов корпус с крьш1кой, размещенные внутри корпуса, установленные друг под другом рабочие органы, закрепленный на корпусе вибровозбудитель, разгрузочные лотки загрузочный и разгрузочные патрубки С2. Недостатками такого вибрационног сита являются сложность конструкции и трудоемкость обслуживания. I . Цель изобретения - упрощение кон струкции и облегчение обслуживания сита. Указанная цель достигается тем, что в вибраадаонном сите, включающем установленный на раме посредством упругих элементов корпус с крьшпсой, размещенные внутри корпуса и устано ленные друг под другом рабочие орга ны, закрепленный на корпусе вибровозбудитель , разгрузочные лотки, за грузочный и разгрузочные патрубки, между разгрузочными лотками и разгр 32 зочными патрубками вьтолнены каналы, а разгрузочные, патрубки снабжены герметизаторами, при этом корпус выполнен в виде цилиндрической обечайки . Кроме того, разгрузочные патрубки расположены на одном уровне. На фиг, 1 изображено предлагаемое вибрационное сито; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение В-Б на фиг. 2 (крепление просеивающих поверхностей в .корпусе) . Вибрационное сито Содержит корпус I,вьтолненный в виде цилиндрической обечайки, с патрубками 2 разгрузки и фланцами 3 и 4, к внутренней стороне корпуса прикреплены листы 5 разной высоты, образующие с корпусом каналы 6. На фланец 4 корпуса установлены друг под другом рабочие органы 7, состоящие из фланца 8 с опорами 9 и фланца 10 с обечайкой, к которой приварен разгрузочный лоток I1,между фланцами 8 и 10 зажата сетка 12. Нижний рабочий орган 7 в отличии от остальных выполнен без сетки, вместо которой установлен металлический лист 13. На верхний фланец 3 корпуса 1 при помощи болтов установлена крышка 14 с патрубком 15 загрузки. На крышке установлены подвижные винты 16, крепящие к корпусу рабочие органы 7. К нижнему фланцу 4 корпуса 1 при помощи болтов крепится вибровозбудитель 17,. установленньй посредством пружин .18 на раме 19. На патрубки загрузки и разгрузки материала одеты герметизаторы 20. Вибрационное сите работает следующим образом. При включении вибровозбудителя 17 колебания передаются корпусу 1 с установленными в нем рабочими органами 7. Материал Через патрубок 15 попадает на сетку рабочего .органа , где и происходит его разделение по крупности. Надрешетный материал по разгрузочному лотку 11 рабочего органа 7 попадает в каналы 6 и затем удаляется через патрубок разгрузки 2 сита. Подрешетный материал попадает на следующий рабочий орган 7 я процесс повторяется. Самая мелкая фракция удаляется иэ сита с ниж-, него рабочего органа.

3 1091А134

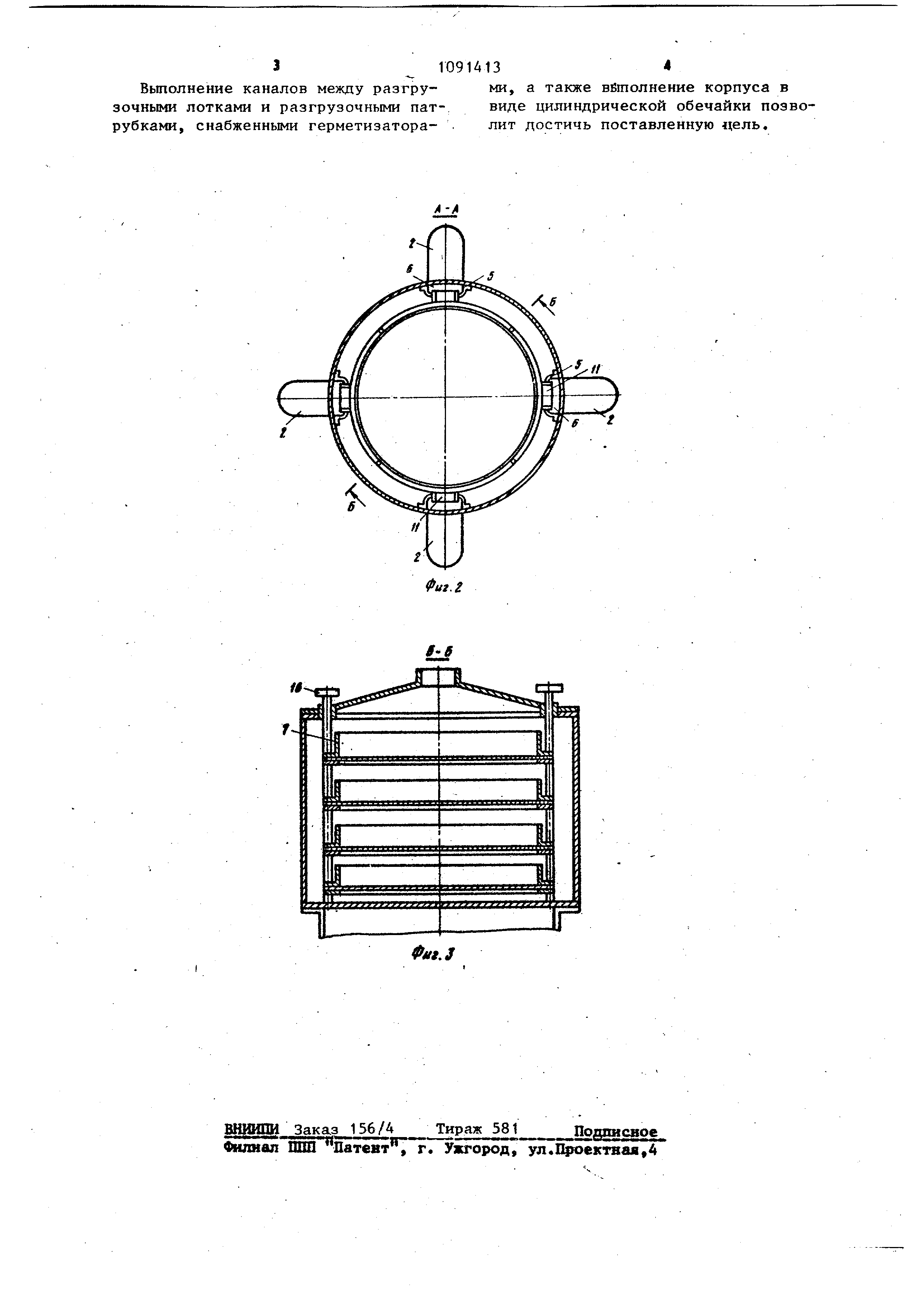

Вьтолнение каналов между разгру- ми, а также вйтолнение корпуса в зочными лотками и разгрузочными пат- виде цилиндрической обечайки поэворубками , снабженными герметизатора- . лит достичь поставленную цель.
