Устройство для измерения влажности материалов

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ВЛАЖНОСТИ МАТЕРИАЛОВ, содержащее емкостный вибрационный датчик с электромагнитом и вертикально расположенными электродами, измерительный блок, связанный с ним индикатор и блок питания электромагнита вибратора, отличающееся тем, что, с целью повышения точности измерения , оно дополнительно содержит дифференцирующий усилитель, нуль-индикатор и управляемый ключ, а блок питания электромагнитом вибратора выполнен управляемым , причем выход измерительного блока соединен с входом дифференцирующего уси лителя и входом управляемого ключа, выход дифференцирующего усилителя соединен с входом блока питания электромагнита вибратора и входом нуль-индикатора, выход которого подключен к управляющему входу о € ключа, а выход ключа соединен с индикатором . (Л с:

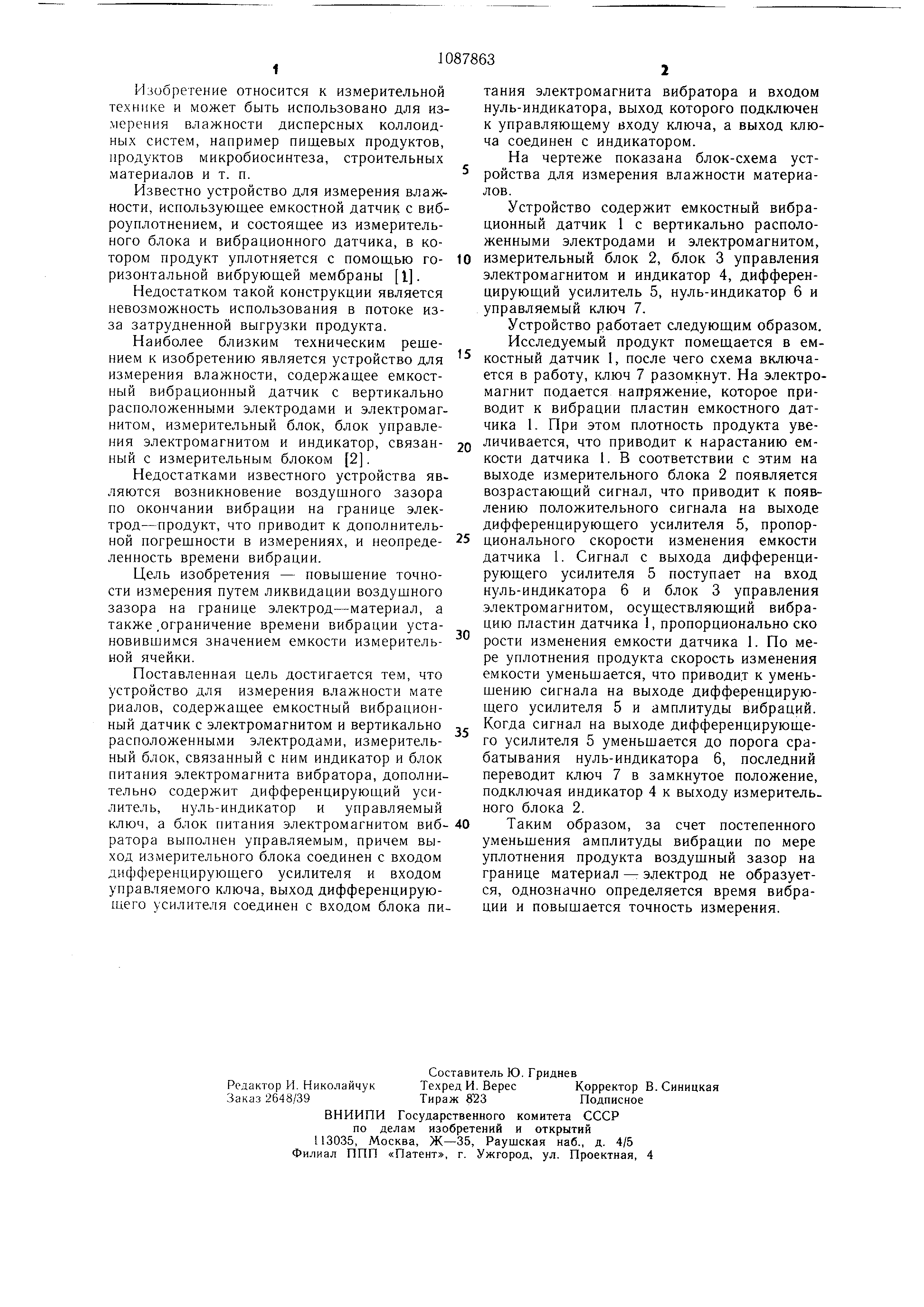

Изобретение относится к измерительной технике и может быть использовано для измерения влажности дисперсных коллоидных систем, например пищевых продуктов, продуктов микробиосинтеза, строительных материалов и т. п. Известно устройство для измерения влажности , использующее емкостной датчик с виброуплотнением , и состоящее из измерительного блока и вибрационного датчика, в котором продукт уплотняется с помощью горизонтальной вибрующей мембраны I. Недостатком такой конструкции является невозможность использования в потоке изза затрудненной выгрузки продукта. Наиболее близким техническим рещением к изобретению является устройство для измерения влажности, содержащее емкостный вибрационный датчик с вертикально расположенными электродами и электромагнитом , измерительный блок, блок управления электромагнитом и индикатор, связанный с измерительным блоком 2. Недостатками известного устройства являются возникновение воздущного зазора по окончании вибрации на границе электрод-продукт , что приводит к дополнительной погрещности в измерениях, и неопределенность времени вибрации. Цель изобретения - повыщение точности измерения путем ликвидации воздущного зазора на границе электрод-материал, а также .ограничение времени вибрации установивщимся значением емкости измерительной ячейки. Поставленная цель достигается тем, что устройство для измерения влажности мате риалов, содержащее емкостный вибрационный датчик с электромагнитом и вертикально расположенными электродами, измерительный блок, связанный с ним индикатор и блок питания электромагнита вибратора, дополнительно содержит дифференцирующий усилитель , нуль-индикатор и управляемый ключ, а блок питания электромагнитом вибратора выполнен управляемым, причем выход измерительного блока соединен с входом дифференцирующего усилителя и входом управляемого ключа, выход дифференцирующего усилителя соединен с входом блока питания электромагнита вибратора и входом нуль-индикатора, выход которого подключен к управляющему входу ключа, а выход ключа соединен с индикатором. На чертеже показана блок-схема устройства для измерения влажности материалов . Устройство содержит емкостный вибрационный датчик 1 с вертикально расположенными электродами и электромагнитом, измерительный блок 2, блок 3 управления электромагнитом и индикатор 4, дифференцирующий усилитель 5, нуль-индикатор 6 и управляемый ключ 7. Устройство работает следующим образом. Исследуемый продукт помещается в емкостный датчик 1, после чего схема включается в работу, ключ 7 разомкнут. На электромагнит подается напряжение, которое приводит к вибрации пластин емкостного датчика 1. При этом плотность продукта уве ичивается , что приводит к нарастанию емкости датчика 1. В соответствии с этим на выходе измерительного блока 2 появляется возрастающий сигнал, что приводит к появлению положительного сигнала на выходе дифференцирующего усилителя 5, пропорционального скорости изменения емкости датчика 1. Сигнал с выхода дифференцирующего усилителя 5 поступает на вход нуль-индикатора 6 и блок 3 управления электромагнитом, осуществляющий вибрацию пластин датчика 1, пропорционально ско рости изменения емкости датчика 1. По мере уплотнения продукта скорость изменения емкости уменьщается, что приводит к уменьщению сигнала на выходе дифференцирующего усилителя 5 и амплитуды вибраций. Когда сигнал на выходе дифференцирующего усилителя 5 уменьщается до порога срабатывания нуль-индикатора 6, последний переводит ключ 7 в замкнутое положение, подключая индикатор 4 к выходу измерительного блока 2. Таким образом, за счет постепенного уменьщения амплитуды вибрации по мере уплотнения продукта воздущный зазор на границе материал электрод не образуется , однозначно определяется время вибрации и повыщается точность измерения.
