[1]Изобретение относится к весоизмерительной технике, в частности к устройствам для взвешивания путем
измерения изменений электрического сопротивления тензодатчиков. Известны тензометрические измерительные
устройства, содержащие МОСТОВОЙ.датчик веса, подключенный посредством линии связи к автомати
ческому потенциометру. Для балансировки измерительной схемы по фаз имеется переменный резистор и опти
ческий индикатор баланса по фазе Однако точность настройки по фа зе не является удовлетворительной,
поскольку отсутствует прямая зави .симость между фазовым углом сдвига реактивной составляющей сигнала из
мерительной цепи и углом отклонени луча оптического индикатора. Наиболее близкими по технической
сущности к изобретению являются тен зометрические весы,.содержащие тензорезисторный датчик, соединенный
линией связи с измерительным прибором , имеющим входной усилитель, соединённый с мостом переменного то
ка и управляющей обмоткой серводвигателя , вал которого посредством
шестерни связан с шестерней, кинематически соединенной с движком реохорда моста переменного тока, ч
фазосдвигающую RC -цепочку, включенную в цепь питания тензорезистор ного датчика. В известном устройств
настройка по фазе выполняется также с помощью оптического индикатора
, на входе которого подается напряжение с управляквдей обмотки серводвигателя 2 .
НедостатоЕ известного устройства - невысокая точность настройки по фазе.
Цель изобретения - повышение удобства эксплуатации весов за счет упрощения фазировки измерительного
прибора. Поставленная цель достигается тем, что в тензометрических весах,
содержащих тензорезисторный. датчик, соединенный линией связи с измерительным прибором, имеющим входной
усилитель, соединенный с мостом переменного тока и управляющей обмоткой серводвигателя, вал которого
посредством шестерни с-вязан с шестерней , кинематически соединенной с движком реохорда моста переменног
тока, и фазосдвигающую RC -цепочку, включенную в цепь питания тензорезисторного датчика, в измерительный
прибор введена дополнительная шесте ня, установленная между шестерней вала серводвигателя и- шестерней
движка реохорда с возможностью ее п ремещения вдоль оси и вывода из за депления

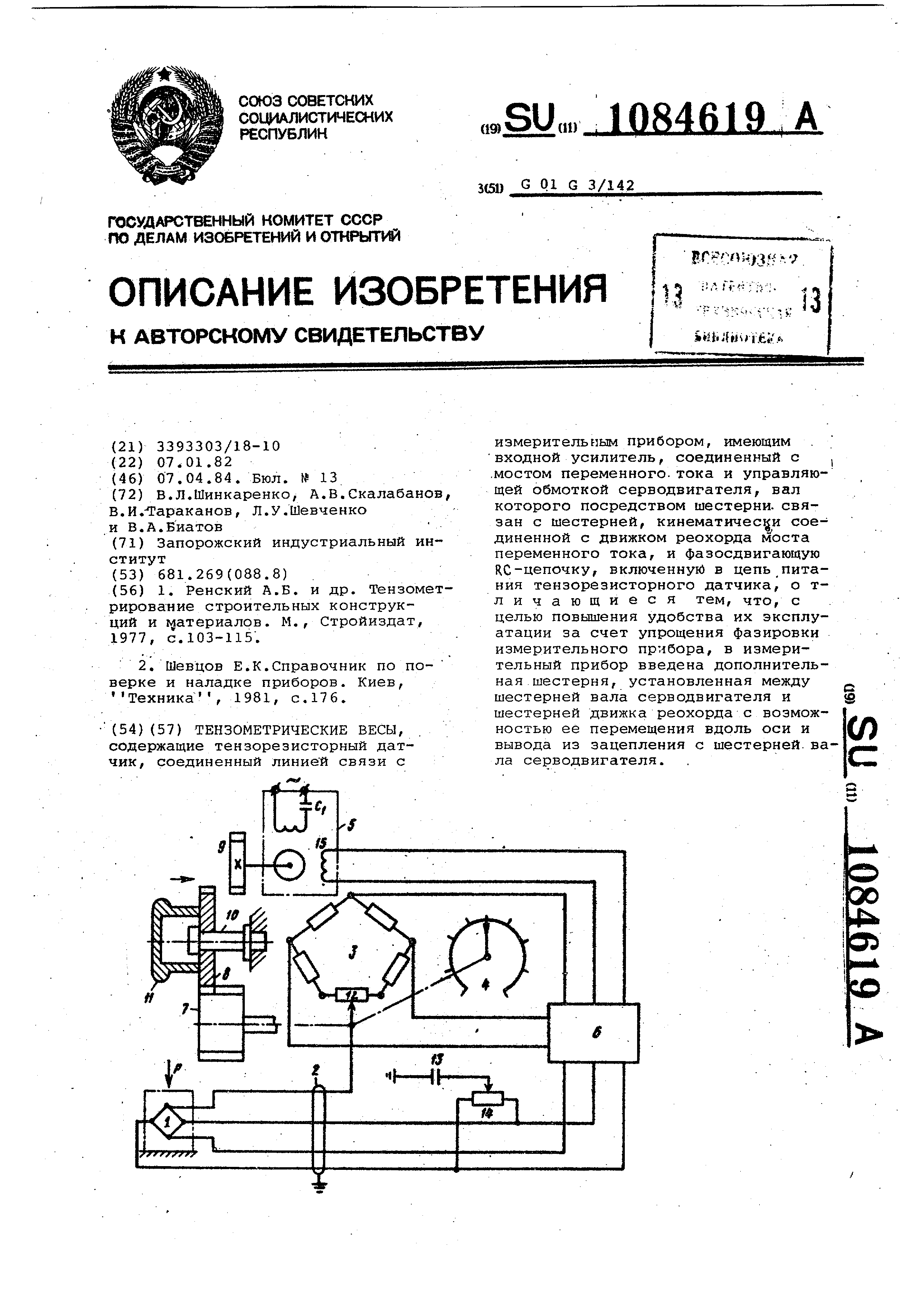

с шестерней вала серводвигателя . На чертеже показана схема те
зометрических весов в положении настройки фазы реактивной составляющей сигналаL
Весы состоят из тензорезисторного мостового датчика 1, который посредством экранированной линии 2
связи соединен с измерительным прибором - автокомпенсатором, состоящим
из моста 3 переменного тока, отсчетйого узла 4, серводвигателя 5, фазочувствите ьного усилителя б
и шестерен 7-9. (йестерня 8 посажена на ось 10 с г.сзможностью перемещения вдоль этой
оси и снабжена втулкой 11 для указанного перемещения. Мост 3 имеет балансировочный
расход 12. Для настройки реактивной составляющей измерительного сигнала служит
фазосдвигающая RC -цепочка, образованная из конденсатора 13 и потенциометра 14.
Управляющая обмотка 15 серводвигателя 5 подключена к выходу усилителя 6,.
Весы работают следующим образом . Сигнал датчика 1, пропорциональный
приложенному усилию Р, уравновешивается мостом 3 и отображается по шкале отсчетного узла 4 в единицах
массы. Уравновешивание выполняется автоматически путем перемещения серводвигателем 5 токосъемника
реохорда 12. При этом шестерня 8 вводится в зацепление с шестерней 9 вследствие кратковременного
нажатия на управляющую втулку 11. В процессе эксплуатации весов
под воздействием дестабилизирующих факторов - температуры, влажности
, старения изоляции и пр. изменяется емкость соединительной линии 2 и тангенс угла диэлектрических
потерь. ЭТО приводит к растройке фазы сигнала в из1 ерительной цепи
и управляющей обмотке 12, подключенной к выходу фазочувствительного усилителя б, в результате чего
происходит параллельный сдвиг выходной характеристики весов, а следовательно , вносится погрешность в
результат измерения. Для устранения фазовой расстройки шестерню 8 выводят в положение, указанное на
чертеже, посредством управляющей втулки 11, Настройку фазы производят перемещением
движка потенциометра 14 фазосдвигающей цепочки. При этом вал серводвигателя 5 вращается в
одну или другую сторону (в зависимости от знака расстроки фазы), так
как цепь обратной связи в следящей системе разомкнута. В результате настройки находится такое положение движка потенциометра 14, прн
котором вал серводвигателя 5 останавливается . Это соответствует точной
настройке фазы реактивное соетавляющей сигнала. Поскольку вращение вала определяется по шестерне
9 то даже незначительная расстройка фазы легки фиксируется визуально и устраняется фаэосдвигающей цепочкой
.
[2]Для включения весов в режим взвешивания шестерни 9 и 8 вводят в зацепление
(перемещая посл|еднюю в
[3]направлении стрелки). После этого
,автокомпенсатор устанавливают на нуль, т.е. устраняют сдвиг характеристики,
имеющей место перед настройкой фазы .
[4]Предлагаемые весы позволяют повысить
точность взвешивания за счет исключения погрешности, обусловлвен
.ной изменением фазы реактивной составляющей сигнала измерительной цепи
[5]Кроме того, автокомпенсатор упрощается и удешевляется за счет исключения оптического индикатора
застройки Фазы и схемы управления.
