Устройство для считывания информации с перфоленты

УСТРОЙСТВО ДЛЯ СЧИТЫВАНИЯ ИНФОРМАЦИИ С ПЕРФОЛЕН1Ы, содержащее закрепленные на оси и подпружиненные UmbAV J -i на одном конце двуплечие рычаги, на т вторых концах которых закреплены с возможностью вращения ощупывающие звездочки, связанные с перфолентой, и лентоприжимную крышку, отличающееся тем, что, с целью повышения надежности и скорости установки перфоленты, оно содержит подпружиненный фиксирующий рычаг, на конце которого установлена планка, связанная с ощупывающими здвездочками , а на лентопротяжной крышке установлен щток, связанный с фиксирующим рычагом. .

7

//И

1

00 О

/ у

2 I

/I

оь

Изобретение относится к телеграфии и вычислительной технике и может быть использовано для ввода ин- формации в ЭВМ.

Известно устройство для считывания информации с перфоленты, содержащее ощупывающие рычаги, на одном конце которых закреплены ощупывающие звездочки, которые взаимодействуют с перфолентой l .

Недостатком этого.устройства является большая потеря времени при заправке перфоленты,.

Наиболее близким к предлагаемому является устройство считывания информации рулонного телеграфного аппарата , содержащее лентопротяжный механизм храпового типа и блок считывания , в котором на оси шарнирно укреплены ощупывающие рычаги, один конец которых связан с контактными пружинами, а на другом свободно установлены звездчатые колеса, взаимодействующие с перфолентой. Перемещение перфоленты осуществляется лентопротяжным колесом. Место считывания в устройстве отстоит от места протягивания перфоленты йа определенное число шагов. Для установки перфоленты в место считывания на нужную кодовую комбинацию предназначен-маховичок, жестко укрепленный на лентопротяжной оси 2 .

Недостатком этого устройства являются невысокая скорость и недостаточная надежность работы с устройством вследствие сложности и значительных затрат времени на заправку перфол-енты в считывающее устройство, который обусловлен следующей причиной. При отсутствии перфоленты в считывающем устройстве зубья ощупывающих звездчатых колес занимают различное положение, а для безыскаженного считывания кодовой комбинации, установленной в считывания, необходимо чтобы один из зубьев каждого ощупывающего звездчатого колеса занимал вертикальное положение.

Целью изобретения является повьошение надежности и скорости установки перфоленты.

Указанная цель достигается тем, ЧТ2.в устройство для считывания информации с перфоленты, содержащее

закрепленные на оси и подпружиненные на одном конце двуплечие рычаги, на вторых концах которых закреплены с возможностью вращения ощупывающие звездочки, связанные с перфолентой, - и лентоприжимную крышку,введен подпружиненный фиксирующий рычаг, на конце которого установлена планка, связанная с ощупывающими звездочками , а на лентопротяжной крышке ус0 тановлен шток, связанный с фиксирующим рычагом.

На фиг.1 представлена схема устройства для считывания информации с перфоленты с закрытой крышкой; на

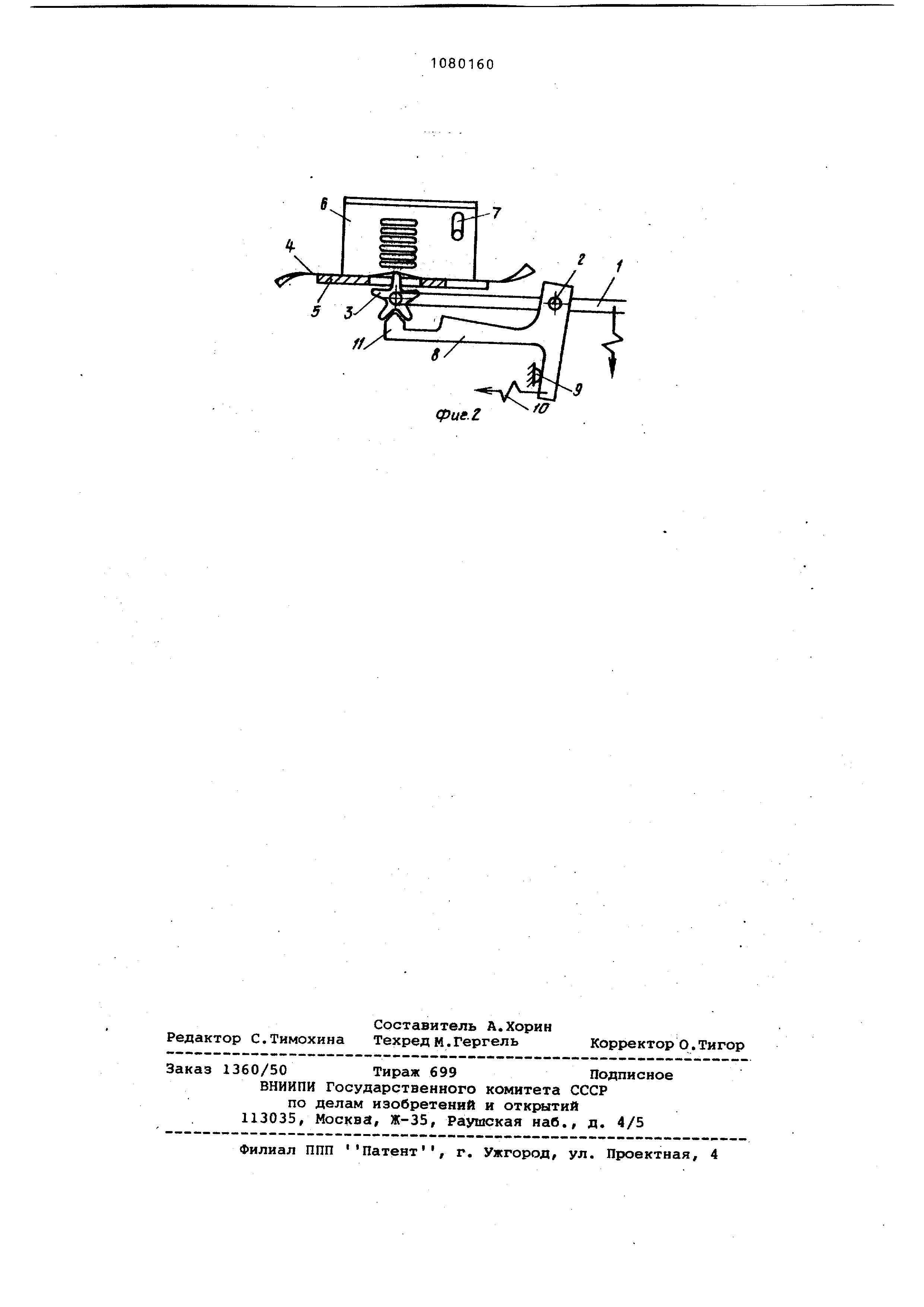

5 фиг.2 - то же, с открытой крышкой.

Устройство содержит подпружиненные рычаги 1, закрепленные на оси 2, на одном конце .рычагов 1 закреплены шарнирно Ощупывающие звездочки 3,

0 взаимодействующие с перфолентой 4. Перфолента 4 удерживается в лентонаправлякадем лотке 5 лентоприжимной крьвакой б, на которой установлен шток 7. На оси 2 свободно установлены

5 фиксирующий рычаг 8, подпружиненный к упору 9 пружиной 10, и планка 11,

Устройство работает следующим образом.

Для установки перфоленты 4 на нужную кодовую комбинацию открывается лентоприжимная крьпдка б, при этом шток 7 крышки 6 перемещается вверх и позволяет пружине 10 довести рычаг 8 до упора 9. Планка 11 рычага 8 попадает во впадины ощупываю щих звездочек 3 и фиксирует их в положении , когда один из зубьев выступает над лотком 5, в таком положении ощупывающих звездочек 3 перфолента 4 быстро и надежно уста0 навливается на нужную кодовую комбинацию , после чего лентоприжимная крышка б закрывается, а ее шток 7 отводит рычаг 8 от ои1упывающих звездочек 3. Устройство затем вклю5 чается и автоматически считывает информацию с перфоленты.

Технико-экономический эффект от использования изобретения заключается в повышении скорости заправки перфоленты, повышении производительности и обеспечения удобства работы за счет сокращения числа операций при заправке перфоленты.
