Вертикальный осевой насос

ВЕРТИКАЛЬНЫЙ ОСЕВОЙ НАСОС , содержащий рабочее колесо с обтекателем , отвод и всасывающую трубу, отличающийся тем,что, с целью осевой разгрузки рабочего колеса и повышения КПД насоса во всасывающей трубе установлен направляющий конус с камерой противодавления ,- прикрытой сверху обтекателем с образованием кольцевого зазора и подключенной к источнику повышенного давления. Ф (Л О5 to 4ik Ю Oi

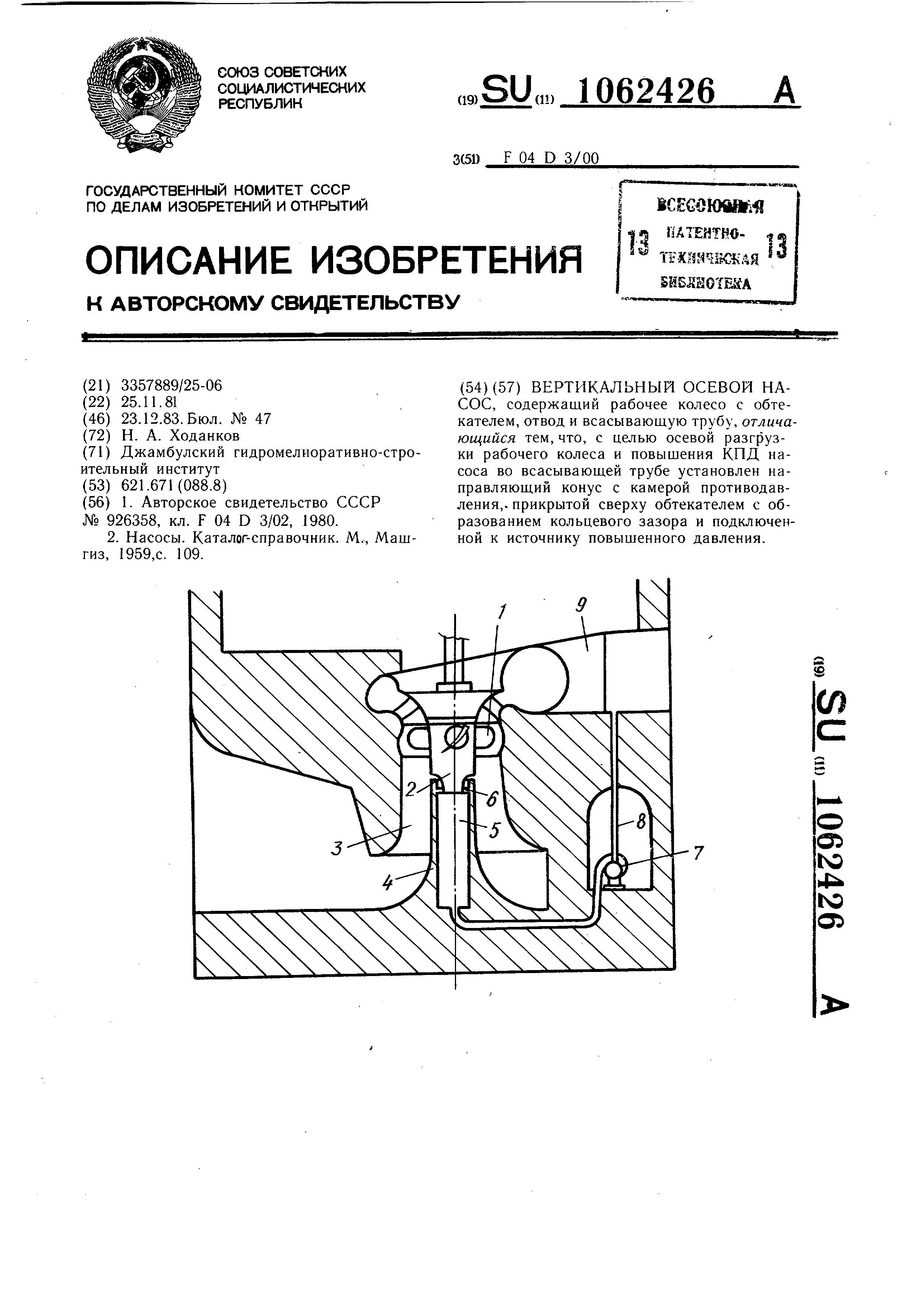

Изобретение относится к насосостроению а именно к конструкции вертикального осевого насоса, и касается усовершенствования его элементов для обеспечения осевой ра:)-рузки. Известен вертикальный осевой насос, соде )жащий рабочее колесо и всасывающую трубу 1. Недостатком этого насоса является низкий КПД. Наиболее близким по- технической сущности к изобретению является вертикальный осевой насос, содержащий рабочее колесо с обтекателем и всасывающую трубу 2. Недостатком известного насоса является то,что на рабочее колесо действует осевая сила, увеличивающаяся с увеличением его диаметра, а в корневой части рабочего колеса наблюдается неравномерность скоростей , что приводит к снижению КПД насоса . Цель изобретения - осевая разгрузка рабочего колеса и повыщение КПД. Цель достигается тем, что в вертикальном осевом насосе,содержащем рабочее колесо с обтекателем, отвод и всасывающую трубу, в последней установлен направляющий конус с камерой противодавления, прикрытой сверху обтекателем с образованием кольцевого зазора и подключенной к источнику повыщенного давления. На чертеже схематически изображен вертикальный осевой насос, продольный разрез . Вертикальный осевой насос содержит рабочее колесо 1 с обтекателем 2 и всасывающую трубу 3. Во всасывающей трубе 3 установлен направляющий конус 4 с камерой 5 противодавления, прикрытой сверху обтекателем 2 с образованием кольцевого зазора 6 и подключенной к источнику по выщенного давления. Источник повыщенного давления может быть выполнен.в виде малорасходного высоконапорного насоса 7, вход 8 которого подключен к нагнетательному патрубку 9 осевого насоса, а выход - к камере 5 противодавления. Насос работает следующим образом. При вращении рабочего колеса 1 осевого насоса в нагнетательном патрубке 9 развивается высокое давление. Небольшая часть жидкости из патрубка 9 подается на вход 8 малорасходного насоса 7, который сообщает жидкости дополнительную энергию и под значительно более высоким давлением подает ее в камеру 5 противодавления . За счет более высокого, чем в нагнетательном патрубке 9, давления, воздействующего на обтекатель 2 осевого насоса, осуществляется осевая разгрузка рабочего колеса 1. Кольцевой зазор 6 выполнен достаточно малым, чтобы обеспечить поддержание в камере 5 необходимого для осевой разгрузки давления, расхода и скорости через зазор 6 для выравнивания радиальной неравномерности в корневой части рабочего колеса 1. Выравнивание радиальной неравномерности профиля скорости способствует повышению КПД осевого насоса. Предлагаемые усовершенствования обеспечивают осевую разгрузку рабочего колеса и повышение КПД насоса.
