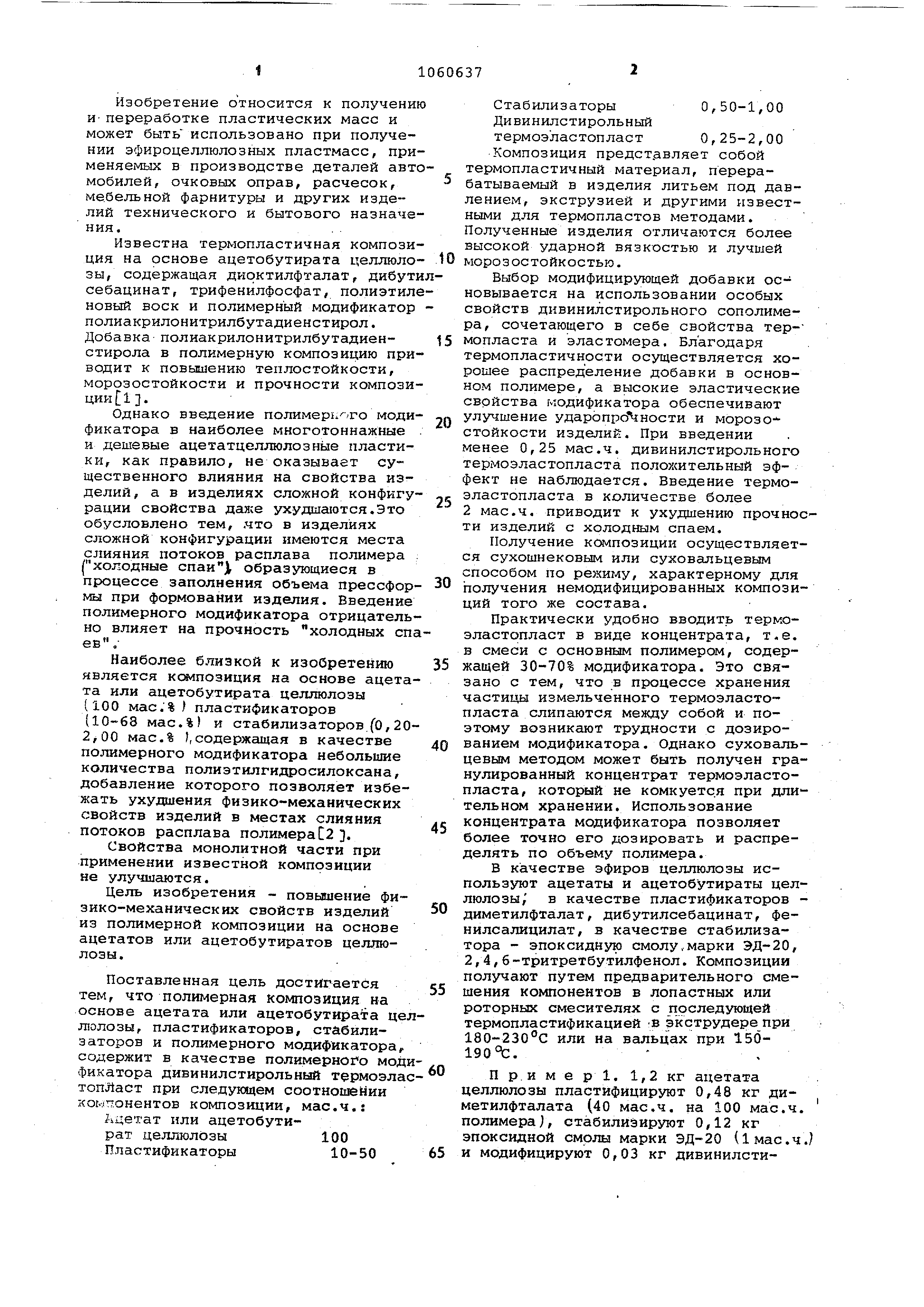

[1]Изобретение относится к получени
и- переработке пластических масс и может быть использовано при получении эфироцеллюлозных пластмасс, при
меняемых в производстве деталей авт мобилей, очковых оправ, расчесок, мебельной фарнитуры и других изделий
технического и бытового назначе ния.. Известна термопластичная компози
ция на основе ацетобутирата целлюло зы, содержащая диоктилфталат, дибут себацинат, трифенилфосфат, полиэтил
новый воск и полимерный модификатор полиакрилонитрилбутадиенстирол. Добавка полиакрилонитрилбутадиенстирола
в полимерную композицию при водит к повышению теплостойкости, морозостойкости и прочности компози
. Однако введение полимерЬ-го моди фикатора в наиболее многотоннажные
и дешевые ацетатделлюлозные пластики , как правило, не оказывает существенного
влияния на свойства изделий , а в изделиях сложной конфигу рации свойства далее ухудшаю т с я. Это
обусловлено тем, .что в изделиях сложной конфигурации имеются места слияния потоков расплава полимера
(холодные спаи образующиеся в процессе заполнения объема прессфор мы при формовании изделия. Введение
полимерного модификатора отрицатель но влияет на прочность холодных сп Наиболее близкой к изобретению является композиция на основе ацета та или ацетобутирата целлюлозы
(100 мас.% I пластификаторов (10-68 мас.%) и стабилизаторов (о,20 2,00 мас.% ),содержащая в качестве
полимерного модификатора небольшие количества полиэтилгидросилоксана,
добавление которого позволяет избежать ухудшения физико-механических свойств изделий в местах слияния
потоков расплава полимераС2 . Свойства монолитной части при применении известной композиции
не улучшаются. Цель изобретения - повышение физико-механических свойств изделий
из полимерной композиции на основе ацетатов или ацетобутиратов целлюлозы .
Поставленная цель достигается тем, что полимерная композиция на основе ацетата или ацетобутирата це
люлозы, пластификаторов, стабилизаторов и полимерного модификатора, содержит в качестве полимерного мод
фикатора дивинилстирольный термоэла топйаст при следующем соотношении компонентов композиции, мае.ч.:
Адетат или ацетобутират целлюлозы 100 Пластификаторы 10-50 Стабилизаторы 0,50-1,00 Дивинилстирольный термозластопласт 0,25-2,00
Композиция представляет собой термопластичный материал, перерабатываемый в изделия литьем под давлением
, экструзией и другими известными для термопластов методами. Полученные изделия отличаются более
высокой ударной вязкостью и лучшей морозостойкостью. Выбор модифицирующей добавки основывается
на использовании особых свойств дивинилстирольного сополимера , сочетающего в себе свойства термопласта
и эластомера. Благодаря термопластичности осуществляется хорошее распределение добавки в основном
полимере, а высокие эластические свойства модификатора обеспечивают
улучшение ударопро ности и морозостойкости изделий. При введении менее 0,25 мае.ч. дивинилстирольного
тер1моэластопласта полохдательный эффект не наблюдается. Введение термоэластопласта
в количестве более 2 мае.ч. приводит к ухудшению прочности изделий с холодным спаем.
Получение композиции осуществляется сухошнековым или суховгшьцевым
способом по режиму, характерному для получения немодифицированных композиций того же состава.
Практически удобно вводить термоэластопласт в виде концентрата, т.е.
в смеси с основным полимером, содержащей 30-70% модификатора. Это связано
с тем, что в процессе хранения частицы измельченного термоэластопласта
слипаются между собой и поэтому возникают трудности с дозированием модификатора. Однако суховальцевым
методом может быть получен гранулированный концентрат термоэластопласта
, который не комкуетс.я при длительном хранении. Использование концентрата модификатора позволяет
более точно его дозировать и распределять по объему полимера. В качестве эфиров целлюлозы используют
ацетаты и ацетобутираты целлюлозы , в качестве пластификаторов диметилфталат
, дибутилсебацинат, фенилсалицилат , в качестве стабилизатора - эпоксидную смолу.марки ЭД-20,
2,4, б-тритретбутилфенол. Композиции получают путем предварительного смешения
компонентов в лопастных или роторных смесителях с последующей термопластификацией :В экструдере при
180-230С или на вальцах при ISOISO . Пр.имер. 1,2 кг ацетата
целлюлозы пластифицируют 0,48 кг диметилфталата (40 мае.ч. на 100 мае.ч.
полимераJ, стабилизируют 0,12 кг эпоксидной смолы марки ЭД-20 (1мас.ч.
и модифицируют 0,03 кг дивинилстирольного термоэластопласта марки
ДСТ-30 (концентрата модификатора, содержащего 50% термоэластопласта 0 ,25 мае.ч ).
Все компоненты перемешивают в те чение 30 мин в скоростном турбосмесителе при числе оборотов лопастей
1000 .Затем композицию гомогенизируют в экструдере при . выдавливают из головки экструдера в
виде жгутов, которые разрезают на гранулы. Из гранул на шнековой литьевой машине отливают образцы изделий
при температуре цилиндра лить вой машины 220°С. Пример2. Пример 2 аналогичен
примеру 1 за исключением того, что дивинилстирольный термопласт вводят в количестве 0,5 мае.ч.
П р и м е р 3. Пример 3 аналогичен примеру 1 за исключением того,
что термоэластопласт вводят в количестве 1 мае.ч. П р и м е р 4. Пример 4 аналогичен
примеру 1 за исключением того, что термоэластопласт вводят в количестве 2 мае.ч.
П р и м е р 5. Пример 5 аналогичен примеру 1 за исключением того, .что композиция не содержит модифика
тора.. Пример 6. Пример 6 аналоги :чен примеру 1 за исключением того,
что в качестве модификатора ввводят полиэтилгидросилоксан в количестве 0,05 масоЧ.
Пример. Пример 7 аналогичен примеру 6 за исключением того ,, что композиция содержит 0,5 .мае
полиэтилгидроеилоксана. Примере. Пример 8 аналогичен примеру б за исключением того,
что композиция содержит 1,0 мае.ч. ,йолиэт0лгидроеилоксана. . П р и м е р 9. Ацетобу ират целЛАолозы
пластифицируют дибутилсебаци том (13 мае.ч.) 0,5 мае.ч. фенилса .лицилата, стабилизируют 0,5 мае.ч.
эпоксидной, емолы марки ЭД-20 и 0,25 мае.ч. 2,4,6-тритретбутилфенола
и модифицируют 0,25 мае.ч. дивинилстирольного термоэлаетоплаета
марки ДСГ-30. Bee компоненты перемешивают в течение 30 мин в лопаетном
емееителе. Затем композицию гомогенизируют в экструдере при 180°С, выдавливают из головки экструдера
в виде жгутов, которые разрезают на гранулы. Из гранул на шнековой литьевой
машине при отливают образгцы изделий. Пример 10. Пример 10 аналогичен
примеру 9 за исключением того, что дивинилстирольный термоэлабтопласт вводят в количестве 1,,О мае.ч.
П р и м е р 11. Пример li аналогичен примеру 9 за исключением того,
что термоэластопласт вводят в количестве 2,0 мае.ч. .Пример 12. Пример 12 аналогичен
примеру за иеключением того, J4TO модификатор в композицию не вводят.
П р и м е р 13. Пример 13 аналогичен примеру 9 за иеключением того,
что в качеетве модификатора вводят полиэтилгидросилоксан в количестве 0,25 мае.ч.
В табл.1 приведены результаты испытаний образцов изделий из ацетатцеллюлозных
пластмасс согласно примерам 1-8. В табл.2 приведены результаты испытаний
ацетобутиратцеллюлозных пластмасс согласно примерам 9-14.
Композиции-, модифицированные дивинилстирольным термоэластопластом, превосходят по ударной вязкости и
морозостойкости как немодифицированныё , так и модифицированные полиэтилгидросилоксаном композиции
(табл.1 и 2). Использование предлагаемой полимерной композиции обеспечивает по
сравнению с существуйщими композициями возможность повьЕиения физйкрмеханических
свойств изделий, в том числе и на основе ацетатцеллюлозных пластмасс..
-Т а б л и ц а 1
