Вибрационный грохот

ВИБРАЦИОННЫЙ ГРОХОТ, включающий раму с амортизаторами, на которых размещен короб с ситами и вибратором в его центральной части, ползуны на направляющих, закрепленных на бортовинах короба параллельно его продольной оси, и приспособление перемещения и фиксации ползунов, о тпи чающийся тем, что, с целью повышения эффективности грохочения за счет изменения амплитуды вибраций вдоль направления Движения материала, направляющие, закрепленные на боковинах короба, размещены вдоль прямой, проходящей через центральную часть короба, а приспособление перемещения и фиксации ползунов выполнено в виде стоек, которые установлены на раме с возможностью перемещения параллельно продольной оси короба, причем ползуны шарнирно 8 соединены со стойками. IN9 il 00 со uz.f

(риг. 5

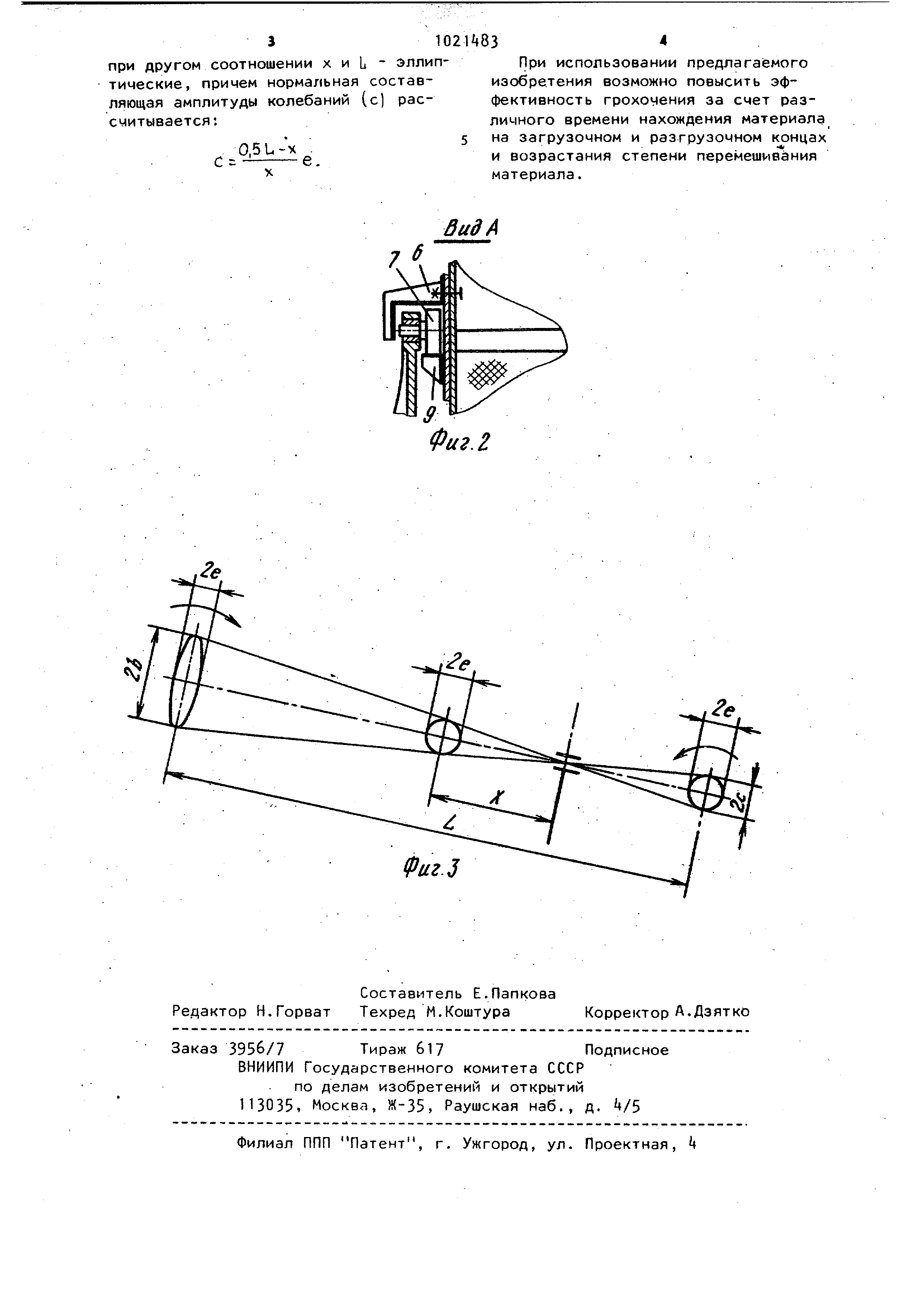

Фиг. г

Изобретение относится к горной промышленности, в частности к устройствам для классификации сыпучего материала по классам крупности. Известен вибрационный грохот, вк чающий ко-роб с бортовинами, установ ленный на раме с помощью амортизато ров, закрепленное в коробе сито, ви ратор и тяги с регулировочными грузами , которые установлены с возможностью перемещения ji . Однако вследствие относительно высокой степени раскачки короба при различной степени загрузки концов грохота снижается эффективность гро хочения материала. Наиболее близким к предлагаемому по технической сущности и достигаемому результату является вибрационный грохот, включающий раму с амортизаторами , на которых раз1чещен короб с ситами и вибратором в его цен ральной части, ползуны на направляю щих, закрепленных на бортоеинёх короба вдоль его продольной оси, и приспособление перемещения и фиксации ползунов 2 . Однако при изменении амплитуды вибрации вдоль короба за счет ползунов происходит относительно высокая раскачка грохота, что снижает эффективность грохочения. Цель изобретения - повышение эффективности грохочения за счет изме нения амплитуды вибраций вдоль направления движения материала. Эта цель достигается тем, что в вибрационном грохоте, включающем .раму с амортизаторами, на которых размещен короб с ситами и вибраторо в его центральной части, ползуны на направляющих, закрепленных на бортовинах короба параллельно его продольной оси, и приспособление перемещения и фиксации ползунов, направляющие на боковинах короба ра мещены вдоль прямой, проходящей через центральную часть короба, а приспособление перемещения и фиксации ползунов выполнено в виде сто ек, которые установлены на раме с возможностью перемещения параллельн продольной оси короба, причем ползу ны шарнирно соединены со стойками. На фиг,1 показан вибрационный грохот, вид сбоку; на фиг,2 - вид Л на фиг,1 (узел крепления попзунов к стойкам); на фиг,3 - динамика дви жения элементов сита вдоль направления движения материала. Виброгрохот состоит из короба с бортовинами 1, дебалансного вибратора 2, В коробе установлены просеивающие сита 3 ( или сито), Дебалансный вибратор 2 размещен в центре тяжести грохота. Короб установлен под углом до 25 к горизонтали на амортизирующих опорах k. Вдоль продольной оси 5 на бортовинах 1 короба укреплены верхние направляющие 6 (фиг,2), в которые входят ползуны 7 регулировочных стоек 8, Ползуны соединяются со стойкой шарнирно,На бортовинах наваривается усиление из листовой стали и к ним привариваются нижние направляющие 9- Стойки имеют регулировочные винтовые механизмы 10, позволяющие перемещать их параллельно продольной оси 5 грохота. Вибрационный грохот работ-зет следующим образом. Сыпучий материал из течки попадает на сита 3, приводящиеся в колебательное движение за счет.вращения дебалансного вибратора 2,Ползуны 7, шарнирно укрепленные на стойках в разгрузочной части грохота, двигаются в верхних 6 и нижних 9 направляющих короба, создавая требуемый характер колебаний для загрузочной и выгрузочной части короба. Сыпучий материал тремя потоками выходит из. короба. Мелкая фракция проходит через оба сита, товарная продукция проходит через верхнее сито и сходит с нижнего сита,и крупная фракция сходит с верхнего сита. Динамика колебаний вдоль направления движения материала следующая (Фиг.З). На загрузочном конце вдоль оси грохота амплитуда колебаний (Ь) рассчитывается , 0,5VtX X где е - амплитуда (полуразмах) колебаний в месте расположения вибратора; Ь - длина сита (короба); X - расстояние от вибратора до точки закрепления ползунов в стойках. На разгрузочном конце гоохота при X 0,2.51 колебания круговые, д 3102 при другом соотношении х и L - эллиптические , причем нормальная составляющая амплитуды колебаний (с) рассчитывается: 3 При использовании предлага емого изобретения возможно повысить эффективность грохочения за счет различного времени нахождения материала на загрузочном и разгрузочном концах и возрастания степени перемешивания материала.
