УСТРОЙСТВО ДЛЯ САМОВОЗБУЖДЕНИЯ ГЕНЕРАТОРА ПЕРЕМЕННОГО ТОКА

Устройство для самовозбуждения генератора переменного тока, работающего на нагрузку через выпрямитель параллельно с буферной аккумуляторной батареей, состоящее из трансформатора, имеющего две дифференциально действующие обмотки подмагничивания и включенного своей первичной обмоткой на напряжение генератора, и выпрямителя, подключенного к вторичной обмотке трансформатора и питающего обмотку возбуждения генератора, отличающееся тем, что, в целях, во-первых, ограничения зарядного тока батареи в случае увеличения скорости вращения генератора, и, во-вторых, форсирования возбуждения генератора в случае включения мощных приемников электроэнергии, одна из вышеуказанных обмоток подмагничивания включена последовательно в цепь тока генератора и осуществляет отрицательную обратную связь по току генератора, а другая - последовательно в цепь приемников электроэнергии и осуществляет положительную обратную связь по току нагрузки.

Изобретение относится к устройствам для самовозбуждения генераторов переменного тока, работающих на нагрузку параллельно с буферными батареями, и именно - к устройствам, состоящим из трансформатора, включенного своей первичной обмоткой на напряжение генератора, и выпрямителя, питаемого от вторичной обмотки трансформатора и питающего обмотку возбуждения генератора; при этом трансформатор снабжается двумя дифференциально действующими обмотками подмагничивания, осуществляющими обратную связь по регулируемым параметрам.

Предлагаемое устройство отличается от известных устройств для самовозбуждения генераторов тем что одна из вышеуказанных обмоток подмагничивания включена последовательно в цепь тока генератора и осуществляет отрицательную обратную связь по току генератора, я другая включена последовательно в цепь приемников электроэнергии и осуществляет положительную обратную связь по току нагрузки.

Благодаря такому включению зарядный ток батареи автоматически ограничивается до безопасной для батареи величины в случае повышения скорости вращения генератора, а при включении приемников электроэнергии относительно значительной мощности осуществляется форсирование возбуждения генератора.

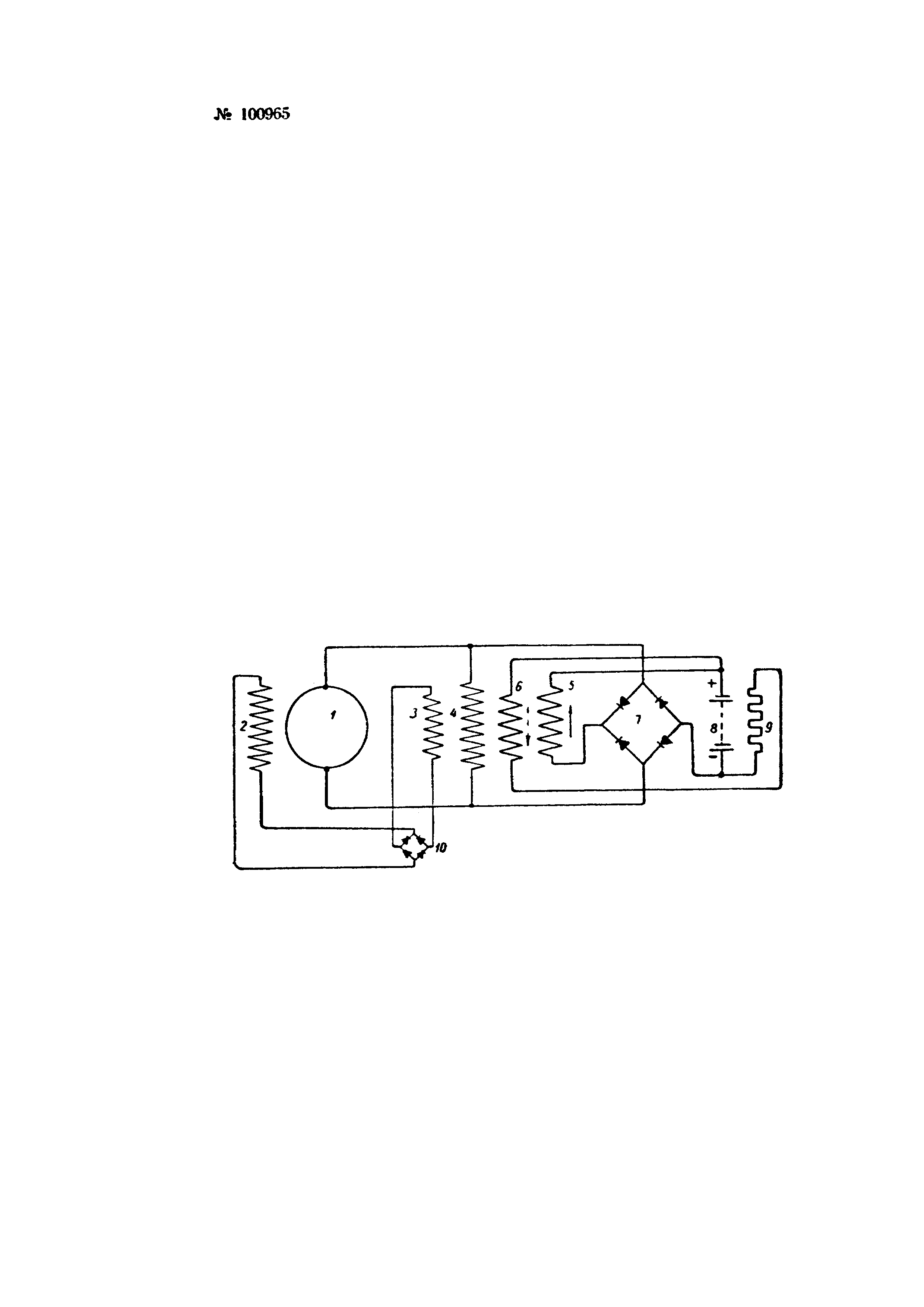

На чертеже приведена принципиальная электрическая схема предлагаемого устройства, где 1 - генератор переменного тока, 2 - его обмотка возбуждения, 3 - вторичная обмотка трансформатора, 4 - первичная обмотка трансформатора, 5 - обмотка подмагничивания, 6 - обмотка подмагничивания, действующая встречно обмотке подмагничивания 5, 7 - выпрямитель, 8 - буферная аккумуляторная батарея. 9 - приемники электроэнергии. 10 - выпрямитель в цепи возбуждения.

Устройство действует следующим образом.

С увеличением скорости вращения генератора 1 увеличиваются его э.д.с. и отдаваемый батарее 8 и приемникам электроэнергии 9 ток. проходящий по подмагничивающей обмотке 5 трансформатора.

С увеличением подмагничивания уменьшается напряжение на вторичной обмотке 3 трансформатора, вследствие чего уменьшаются ток в обмотке возбуждения 2 и напряжение генератора 1 подведенное к аккумуляторной батарее 8 и приемникам электроэнергии 9 через выпрямитель 7

Для автоматического регулирования напряжения генератора при изменении мощности приемников электроэнергии 9 в сторону увеличения в устройстве предусмотрена подмагничивающая обмотка 6 трансформатора, ампервитки которой направлены навстречу ампервиткам обмотки 5.

При включении более мощных приемников электроэнергии 9 сердечник трансформатора будет размагничиваться, напряжение на вторичной обмотке 3 трансформатора увеличится, увеличится ток в обмотке возбуждения 2 и увеличится ток, отдаваемый генератором, вследствие чего аккумуляторная батарея не будет сильно разряжаться.
