[1] Изобретение относится к
области оружия и может быть использовано как в огнестрельном (боевом, служебном, гражданском и спортивном), так и в газовом оружии.
[2] Известен револьвер (I) с ударно-спусковым механизмом,
оснащенным предохранителем, выполненным в виде пружинной защелки, связанной с курком и спусковым крючком. При закрытом курке барабан револьвера может поворачиваться вокруг своей оси, при взведенном
курке защелка предотвращает поворот барабана, причем с защелкой связано приспособление для установки ее в нужное положение.
[3] Недостатком такого ударно-спускового механизма является то,
что он не обеспечивает надежную соосность камеры барабана и канала ствола при выстреле, а также наличие дополнительного приспособления для установки защелки в нужное положение.
[4] Известно
предохранительное устройство для револьвера (2), в котором курок имеет выступ, контактирующий с осью поворота барабана, подпружиненной в осевом направлении, вторую пружину, связанную с основанием
курка и действующую в направлении противоположной первой пружине. Кроме того, револьвер имеет перемещаемый вручную ползун, который движется с курком.
[5] Недостатком такого устройства
является то,что оно имеет элементы, перемещаемые вручную, что увеличивает число действий стрелка для производства выстрела, перезарядки и откидывания барабана револьвера.
[6] Наиболее
близким к предлагаемому изобретению и выбранным ближайшим аналогом является револьвер (3).
[7] Указанный револьвер содержит откидывающийся вверх от ствола барабан и имеет блокировку
поворота барабана вокруг оси при выстреле с помощью стопора, связанного подпружиненным рычагом с ударно-спусковым механизмом револьвера.
[8] Указанное изобретение не обеспечивает надежной
блокировки барабана, так как оно не стопорит ось барабана. Кроме того, при перезарядке револьвера не блокируется срабатывание спускового крючка.
[9] Изобретение направлено на создание
револьвера с ударно-спусковым механизмом, обеспечивающим надежную блокировку оси барабана, стопорение барабана, а также соосность ствола револьвера с камерой барабана, невозможность откидывания
барабана при выстреле и блокировку спускового крючка при перезарядке револьвера.
[10] Револьвер, оснащенный предложенным ударно-спусковым механизмом, предохраняет стрелка от выстрела при
незастопоренном барабане и обеспечивает надежность выстрела за счет принудительной соосности каморы барабана и ствола.
[11] Кроме того, компактность конструкции и автоматическая,
независящая от стрелка, блокировка положении барабана и спускового крючка определяют удобство и надежность эксплуатации револьвера.
[12] Сущность изобретения заключается в том, что
ударно-спуска вой механизм револьвера снабжен подпружиненным ползуном и радиально подпружиненным двуплечим рычагом блокировки. Ползун установлен в пазу под окном рамки револьвера, параллельно оси
барабана, с возможностью продольного перемещения, на одном конце ползуна выполнен зуб для взаимодействия с пазами на торце барабана и скос для взаимодеиствия со спусковым крючком. На боковой
поверхности другого конца ползуна в вертикальной плоскости со стороны дополнительного окна в рамке, выполнен уступ длиной не меньшей рабочего хода ползуна. Рычаг блокировки установлен в дополнительном
окне рамки над пазом, с возможностью поворота на оси, параллельной оси барабана, причем на одном плече рычага выполнен U- образный паз, охватывающий втулку оси барабана, а на другом выполнен зуб,
предназначенный для стопорения рычага блокировки по плоскости уступа ползуна при перемещении ползуна вперед в момент выстрела, или для перекрытия поперечного сечения паза н рамке, исключающего
возможность перемещения ползуна вперед при повороте рычага блокировки в попон откидывания барабана
Предложенное устройство отличается от ближайшего аналога тем, что оно снабжено ползуном,
взаимодействующим со спусковым крючком, барабаном и двуплечим рычагом блокировки. При перезарядке револьвера рычаг блокировки блокирует ось барабана и одновременно стопорит ползун и спусковой крючок,
при выстреле или взведенном курке ползун запирает рычаг блокировки даже при незастопоренном барабане, что исключает откидывание барабана, при этом зуб на конце ползуна входит в паз на торце барабана и
обеспечивает принудительную соосность камеры барабана, а также стопорение барабана при выстреле.
[13] Револьвер изображен на фиг.1.2.3.4.5.
[14] На фиг. 1 изображен основной вид

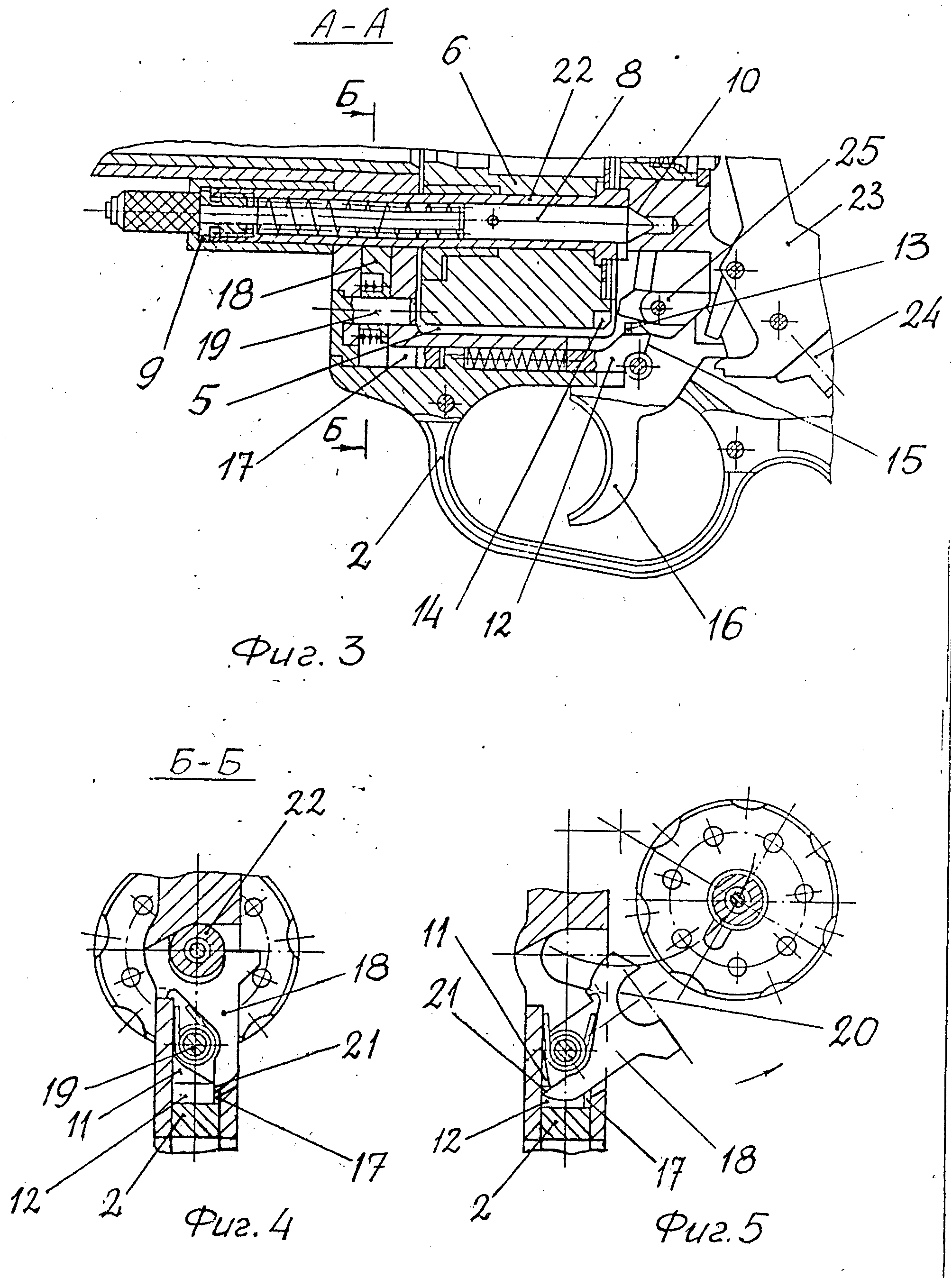

револьвера. На фиг.2 вид сбоку, причем пунктирными линиями изображен откинутый в сторону барабан. На фиг.3 представлен разрез А-А, на фиг.4 разрез Б-Б, на фиг.5 разрез Б-Б револьвера с откинутым
барабаном.
[15] Револьвер состоит из рамки 1, на которой закреплены скоба 2, рукоятка 3 и кран 4. В окне 5 рамки 1 расположен барабан 6 с капорами 7. ось барабана 6 установлена одним концом
в отверстие 9 в кране 4, а другим концом в коническое отверстие 10 в рамке 1.
[16] В рамке 1 под окном 5 выполнен паз 11, в котором перемещается параллельно оси 8 подпружиненный ползун 12,
имеющий на одном конце зуб 13 для взаимодействия с пазом 14, выполненным на торце барабана 6, и скос 15 для взаимодействия со спусковым крючком 16. На другом конце ползуна 12 в плоскости параллельной
продольному сечению револьвера, со стороны положения откинутого барабана выполнен уступ 17 на длине не меньшей величины рабочего кода ползуна 12.
[17] Рычаг блокировки 18 установлен в рамке
1 на оси 19 параллельной оси 8, рычаг блокировки 18 имеет на конце одного плеча U- образный паз 20, охватывающий втулку 22, установленную на оси барабана 6. На другом плече рычага блокировки 18
выполнен зуб 21, частично ( в положении ползуна 12 и барабана 6 при стрельбе на фиг.4 ) или полностью ( при откинутом барабане 6 на фиг. 5 ) перекрывающий паз 11 в рамке 1.
[18] Спусковой
крючок 16 взаимодействует с курком 23, толкателем 24 и боковым рычагом 25.
[19] В рамке 1 выполнено окно 26 для установки и выходе рычага блокировки 18 при его повороте вокруг оси 19.
[20] Револьвер работает следующим образом.
[21] При нажатии на спусковой крючок 16 или при взведении курка 23, им ступы спускового крючка 16 воздействуют на боковой рычаг 25 и на
ползун 12.
[22] Боковой рычаг 25, отклоняясь вверх, поворачивает барабан 6 в очередную позицию. Ползун 12, перемещаясь вперед, концом с уступом 17 занимает пространство паза 11 между зубом
21 рычаг блокировки 18 и стенкой рамки 1, препятствуя возможности поворота рычага блокировки 18 относительно оси 19, другой конец ползуна 12 зубом 13, входящим в паз 14 барабана б, блокирует барабан 6
в позиции для стрельбы.
[23] Таким образом, при нажатом спусковом крючке 16 или взведенном курке 23 исключается возможность поворота и откидывания барабана 6.
[24] После
производства выстрела и отпускания спускового крючка 16, ползун 12 и боковой рычаг 25 под действием своих пружин возвращаются в исходное положение.
[25] При откидывании барабана 6 для
перезарядки или осмотра револьвера рычаг блокировки 18, поворачиваясь на оси 19, плечом с зубом 21 перекрывает паз 11 ( см. фиг.5 ) и препятствует перемещению ползуна 12. В этом случае, при откинутом
барабане 6 или при его неполной установке в исходное положение для стрельбы, исключается возможность нажатия на спусковой крючок 16 или взведение курка 23, то есть исключается возможность выстрела.
[26] Для откидывания барабана 6 необходимо отжать ось 8. При этом заостренная часть оси выходит из конического гнезда 10 в рамке 1 и дает возможность при нажатии на барабан 6 перпендикулярно
оси вращения, откинуть барабан 6 вверх и в сторону от ствола при удержании в кранном откинутом положении барабана 6 производится экстракция обоймы со стрелянными гильзами и последующее заряжание
обоймы с патронами.
[27] При установке барабана в положение для стрельбы заостренная часть оси 8 должна войти в коническое отверстие 10 в рамке 1. После чего все механизмы револьвера
приходят в исходное положение и револьвер готов к работе. ЫЫЫ2
