[1]Полезная модель относится к нефтедобывающей промышленности, в частности к двухлифтовым установкам для одновременно-раздельной эксплуатации и может найти применение для подъема вязких и эмульсионных жидкостей из двух пластов через один ствол скважины.
[2]Из практики известны однорядные установки с двумя винтовыми насосами.
[3]Недостатком известных насосных установок является непригодность в скважинах, в которых хотя бы один из объектов является девонский пласт, т.к. в их продукции содержится парафин.
[4]Известна двухлифтовая установка для одновременно-раздельной эксплуатации, включающая основной и дополнительный приводы, пакер, два штанговых насоса, две подвески колонн насосных штанг, две колонны короткая и длинная насосно-компрессорных труб, параллельный двухканальный якорь, двухканальную устьевую арматуру (П.м. РФ 72720 Е21В 43/14, опубл. 27.04.08 г). Указанная установка по технической сущности более близка к предлагаемой двухлифтовой винтовой насосной установке, и ее можно взять в качестве прототипа.
[5]Недостатком известной насосной установки является максимальные массогабаритные показатели приводов, необходимость в возведении фундаментов, узкий диапазон откачки жидкостей, особенно касается жидкостей с высокой вязкости и повышенного газосодержания.
[6]Технической задачей заявляемой полезной модели является возможность эксплуатации двух пластов скважины, имеющих девонский пласт, учет добываемой продукции каждого пласта, достижение запроектированных темпов разработки, откачка жидкостей широкого
[7]диапазона, регулирование добычи жидкости каждого пласта в соответствии с их характеристиками.
[8]Поставленная техническая задача решается описываемой двухлифтовой винтовой насосной установкой, содержащая привод, два насоса, две подвески колонн насосных штанг, две колонны насосно-компрессорных труб различной длины, параллельный двухканальный якорь, двухканальную устьевую арматуру и пакер для разобщения продуктивных пластов.
[9]Новым является то, что в качестве привода для вращения двух колонн насосных штанг использована приводная головка, связанная с помощью ременной или зубчатой передачи с электродвигателем или газовым двигателем, при этом в качестве насосов использованы винтовые штанговые насосы.

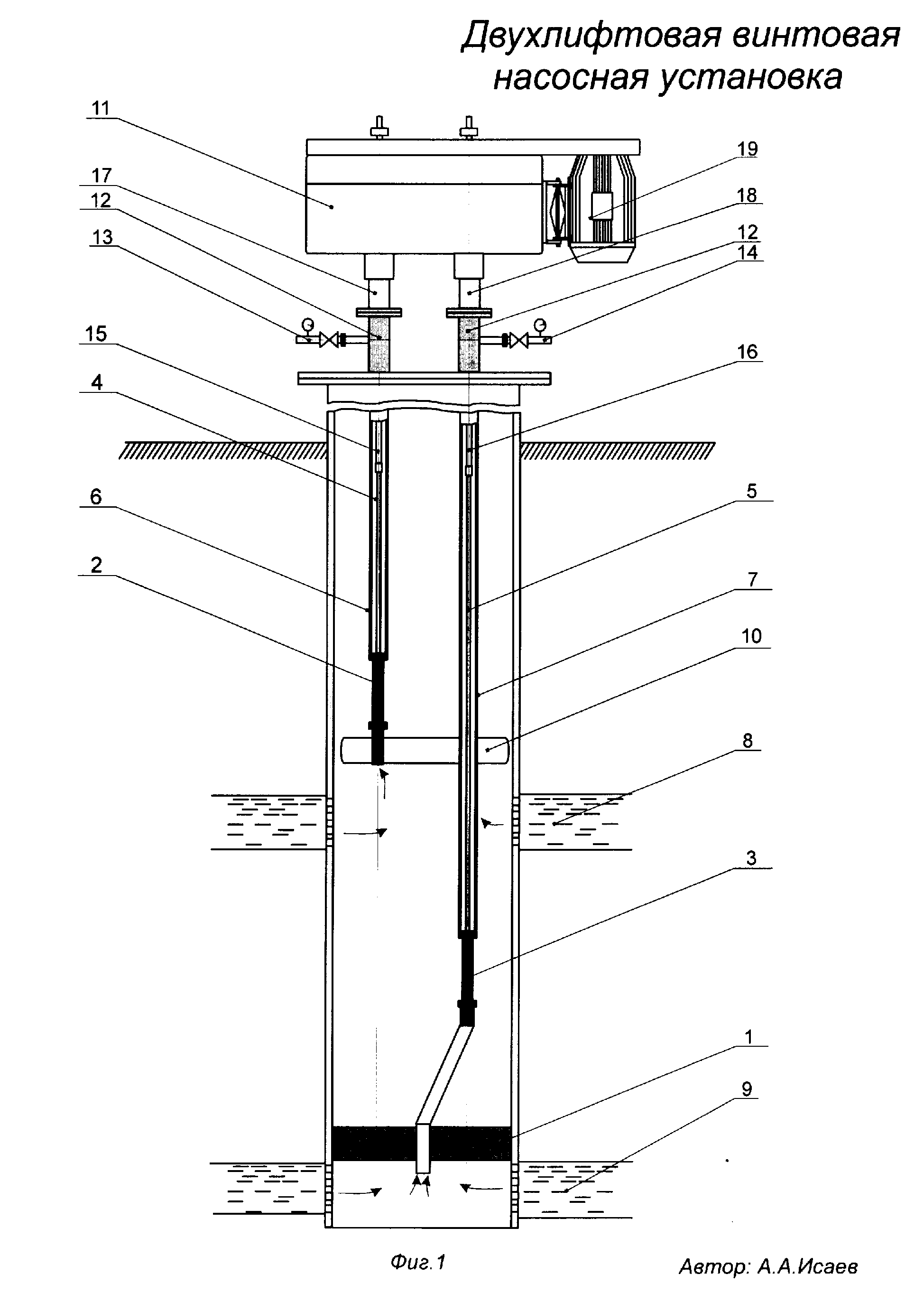

[10]На фиг.1 представлена описываемая двухлифтовая винтовая насосная установка, общий вид.
[11]Двухлифтовая винтовая насосная установка состоит из подземного оборудования и наземного оборудования. В состав подземного оборудования установки входит пакер 1 для разобщения продуктивных пластов, два винтовых штанговых насоса 2 и 3 с подвесками колонн насосных штанг 4 и 5, две колонны насосно-компрессорных труб (НКТ) различной длины -короткая (КК) 6 и длинная (ДК) 7 для раздельного подъема жидкости пластов 8 и 9, параллельный двухканальный якорь 10 для ограничения относительного перемещения колонн насосно-компрессорных труб (НКТ) 6 и 7. Наземная часть содержит приводную головку 11 винтовых штанговых насосов 2 и 3, двухканальную устьевую арматуру 12 и две линии 13 и 14 перекачки жидкости скважины. Приводная головка 11 устанавливается на двухканальную устьевую арматуру 12. Приводная головка 11 контролирует накопленную энергию при остановке винтовых штанговых насосов 2 и 3. Приводная головка 11 соединяется с полированными штоками 15 и 16, которые соединяются с колоннами насосных штанг 4 и 5. Герметичность
[12]соединения приводной головки 11 и двухканальной устьевой арматуры 12 обеспечивается сальниковыми коробками 17 и 18.
[13]Двухлифтовая винтовая насосная установка работает следующим образом.
[14]При включении электродвигателя 19 или гидравлического двигателя через систему ремней и шкивов или зубчатых колес (на фигуре не показаны) приводной головки 11 начинают вращаться полированные штоки 15 и 16 и соединенные с ними колонны насосных штанг 4 и 5. При этом соединенные с колоннами насосных штанг 4 и 5 роторы (на фигуре не показаны) винтовых штанговых насосов 2 и 3 приводятся во вращение и в результате чего жидкость пласта 9 поднимается до устья скважины по ДК 7, а жидкость пласта 8 - по КК 6. После подъема жидкости каждого пласта 8 и 9 через двухканальную устьевую арматуру 72 поступает в отдельные две линии 13 и 14 перекачки жидкости скважины.
[15]Преимущества двухлифтовой винтовой насосной установки:
[16]- способность перекачивать жидкости более широкого диапазона физико-химических свойств (вязкие, содержащие газ и механические примеси);
[17]- простота конструкции и минимальные массогабаритные показатели привода;
[18]- отсутствие необходимости возведения фундамента;
[19]- простота монтажа и обслуживания;
[20]- снижение затрат на транспортные расходы;
[21]- отсутствие возвратно-поступательного движения рабочего органа, что обеспечивает уравновешенность привода;
[22]- постоянство нагрузок, действующих на штанги;
[23]- равномерность потока жидкости;
[24]- снижение энергозатрат.
[25]Двухлифтовая винтовая насосная установка позволит использовать одну скважину как периодически, так и непрерывно, как раздельно, так и одновременно.
