УСТРОЙСТВО ДЛЯ ПОДДЕРЖАНИЯ МАЙНЫ ВОКРУГ ПЛАВУЧЕГО ЗЕМСНАРЯДА

Авторы:
Кисляков Виктор Евгеньевич
Номер заявки
2008124339/22
Дата подачи заявки
16.06.2008
Опубликовано
10.12.2008
Страна
RU
Как управлять
интеллектуальной собственностью
Чертежи
1
Реферат

Устройство для поддержания майны вокруг плавучего землесосного снаряда, включающее понтон, трубчатую раму, насадки, отличающееся тем, что трубчатая рама выполнена в виде окружности с возможностью поворота вокруг центральной оси, а насадки размещены в горизонтальной плоскости по касательной к ней.

Формула изобретения

Устройство для поддержания майны вокруг плавучего землесосного снаряда, включающее понтон, трубчатую раму, насадки, отличающееся тем, что трубчатая рама выполнена в виде окружности с возможностью поворота вокруг центральной оси, а насадки размещены в горизонтальной плоскости по касательной к ней.

Описание

[1]

Настоящее изобретение относится к средствам гидромеханизации, а именно к устройствам для поддержания части акватории в незамерзающем состоянии вокруг плавучих понтонов землесосных снарядов

[2]

Известно устройство для поддержания майны вокруг плавучего землесосного снаряда (А.с. №1740563, МПК Е02F 3/88) включающее водовсасывающую трубу, закрепленную на пульповсасывающей трубе и сообщенную с всасывающим патрубком водяного насоса, напорный трубопровод которого соединен с водовыпускными соплами, для подачи теплого носителя.

[3]

Однако использование известного устройства позволяет получить расширение майны, но требует дополнительных энергозатрат на нагрев воды.

[4]

Наиболее близким техническим решением по существенным признакам и достигаемому результату является устройство для поддержания майны вокруг плавучего землесосного снаряда (А.с. №1745834, МПК Е02F 3/88) включающее трубчатую раму, состоящую из шарнирно сочлененных звеньев, соединенных с основными насадками, и дополнительными насадками, выполненными из сегнеровых колес с соплами, установленными с возможностью поворота и фиксации и направленными вверх.

[5]

Однако в данном устройстве площадь майны недостаточна для эффективной добычи грунта.

[6]

Задачей полезной модели является повышение эффективности работы устройства.

[7]

Достигается это тем, что в устройстве для поддержания майны вокруг плавучего землесосного снаряда, включающее понтон,

[8]

трубчатую раму, насадки, согласно техническому решению, трубчатая рама выполнена в виде окружности с возможностью поворота вокруг центральной оси, а насадки размещены в горизонтальной плоскости по касательной к ней.

[9]

Использование трубчатой рамы в виде окружности позволяет увеличить площадь майны.

[10]

Насадки, размещенные по касательной к трубчатой раме, обеспечивают направление потока струи для расширения майны.

[11]

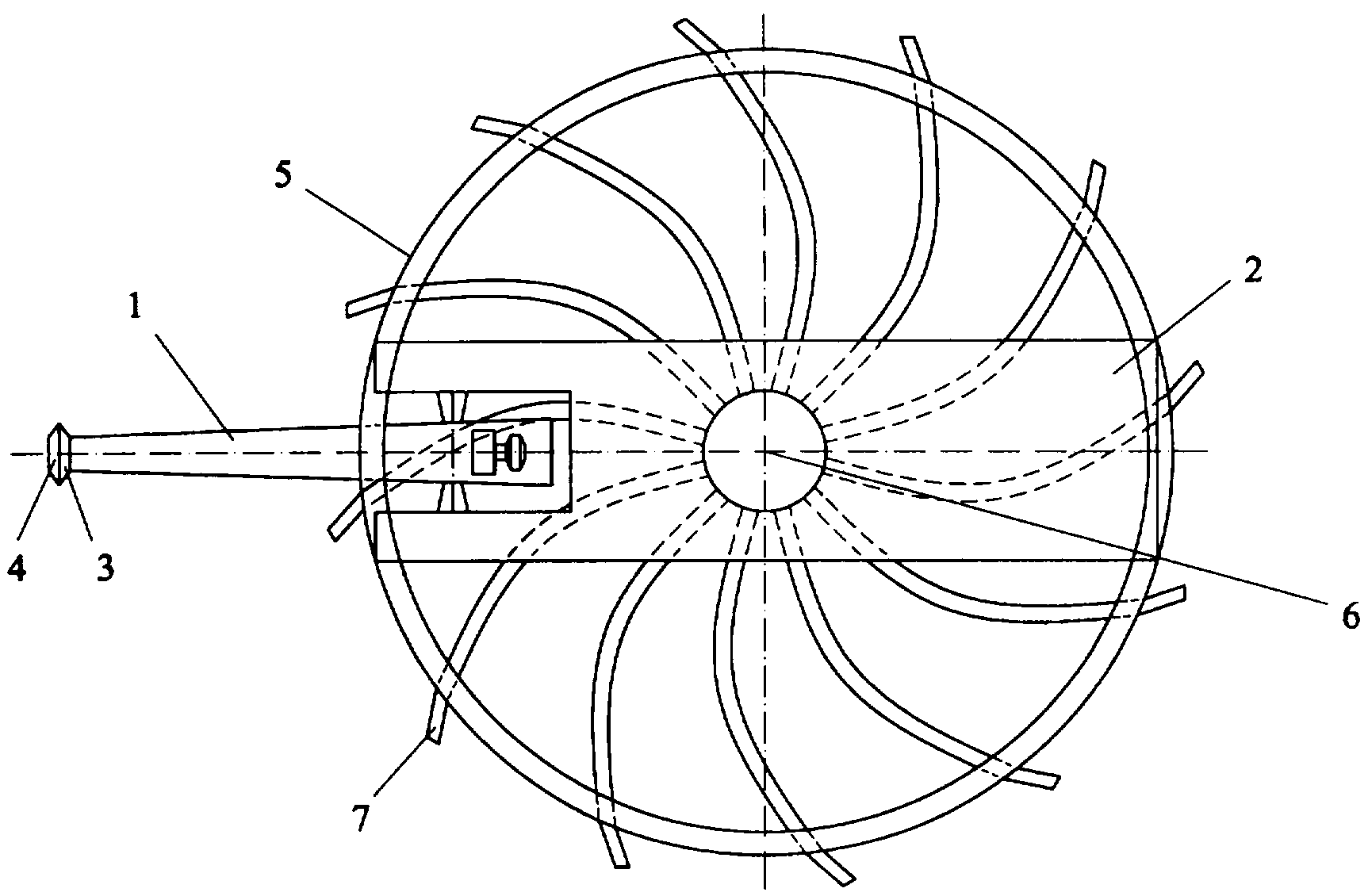

На фиг.1 представлено устройство для поддержания майны вокруг плавучего землесосного снаряда.

[12]

Устройство для поддержания майны вокруг плавучего землесосного снаряда смонтировано на раме 1 землесосного снаряда, является его навесным оборудованием и закреплена на понтоне 2. Рама 1 содержит водоприемный раструб 3, обращенный открытой частью к фрезерному разрыхлителю 4. На понтоне 2. также закреплена трубчатая рама 5 выполненная в виде окружности с возможностью поворота вокруг центральной оси 6. На трубчатой раме 5, по касательной к ней, закреплены насадки 7.

[13]

Устройство работает следующим образом:

[14]

При вращении фрезерного разрыхлителя 4 в процессе разработки забоя к задней его части подается нарезанный грунт и большой объем воды, которая захватывается лопастями фрезерного разрыхлителя 4 из придонных слоев воды. Вода, направляемая фрезерным разрыхлителем 4, попадает в водоприемный раструб 3 и под давлением поступающих порций воды вытесняется в насадки 7, которые размещены по касательной к трубчатой раме 5 и раскручивает ее вокруг центральной оси 6.

[15]

На поверхности водоема происходит круговое движение воды и интенсивное перемешивание слоев воды.

[16]

Технический результат достигается за счет расширения акватории майны землесосного снаряда путем выполнения трубчатой рамы в виде окружности с возможностью поворота вокруг центральной оси, и насадок размещенных в горизонтальной плоскости по касательной к ней.
