[1]Полезная модель относится к устройствам для отображения информации.
[2]Информационно-рекламное табло (по первому варианту) содержит источник торцевого освещения и светопроводящую прозрачную пластину из органического материала, на оборотную поверхность которой нанесено изображение из последовательно расположенных друг за другом слоев флуоресцентного материала и непрозрачного материала белого цвета.
[3]Информационно-рекламное табло (по второму варианту) содержит источник торцевого освещения и светопроводящую прозрачную пластину из органического материала, на оборотную поверхность которой нанесено изображение из последовательно расположенных друг за другом слоев связующего материала, флуоресцентного материала и непрозрачного материала белого цвета.
[4]Информационно-рекламное табло (по 3-му варианту) содержит светопроводящую прозрачную пластину из органического материала, источник торцевого освещения, трафарет, расположенный перед светопроводящей прозрачной пластиной, и пластину из непрозрачного материала, расположенную за светопроводящей прозрачной пластиной, а на оборотную поверхность светопроводящей прозрачной пластины нанесено в любом порядке множество графических элементов, выполненных из последовательно расположенных друг за другом слоев флуоресцентного материала и непрозрачного материала белого цвета. На лицевую поверхность пластины, расположенной за светопроводящей прозрачной пластиной, могут быть нанесены последовательно друг за другом слои непрозрачного материала белого цвета и флуоресцентного материала.
[5]проводящей прозрачной пластины нанесено в любом порядке множество графических элементов (линии, полосы, волны, точки, символы и др.), выполненных из последовательно расположенных друг за другом слоев флуоресцентного материала и непрозрачного материала белого цвета.
[6]Сущность полезной модели поясняется чертежами.
[7]На фиг.1 изображено информационно-рекламное табло по 1-му варианту, содержащее светопроводящую прозрачную пластину 1 из органического материала, источник торцевого освещения, установленный на торцевой грани пластины 1 (на чертеже не показан), нанесенное на оборотную сторону пластины 1 изображение, состоящее из слоя 2 из флуоресцентного материала и слоя 3 из непрозрачного материала белого цвета. Изображение может быть выполнено в виде текста, графики, цифр, рисунков и др.
[8]На фиг.2 изображено информационно-рекламное табло по 2-му варианту, содержащее светопроводящую прозрачную пластину 1 из органического материала, источник торцевого освещения, установленный на торцевой грани пластины 1 (на чертеже не показан), нанесенное на оборотную сторону пластины 1 изображение, состоящее из слоев: слоя 2 из связующего материала, слоя 3 из флуоресцентного материала и слоя 4 из непрозрачного материала белого цвета. Изображение может быть выполнено в виде текста, графики, цифр, рисунков и др.

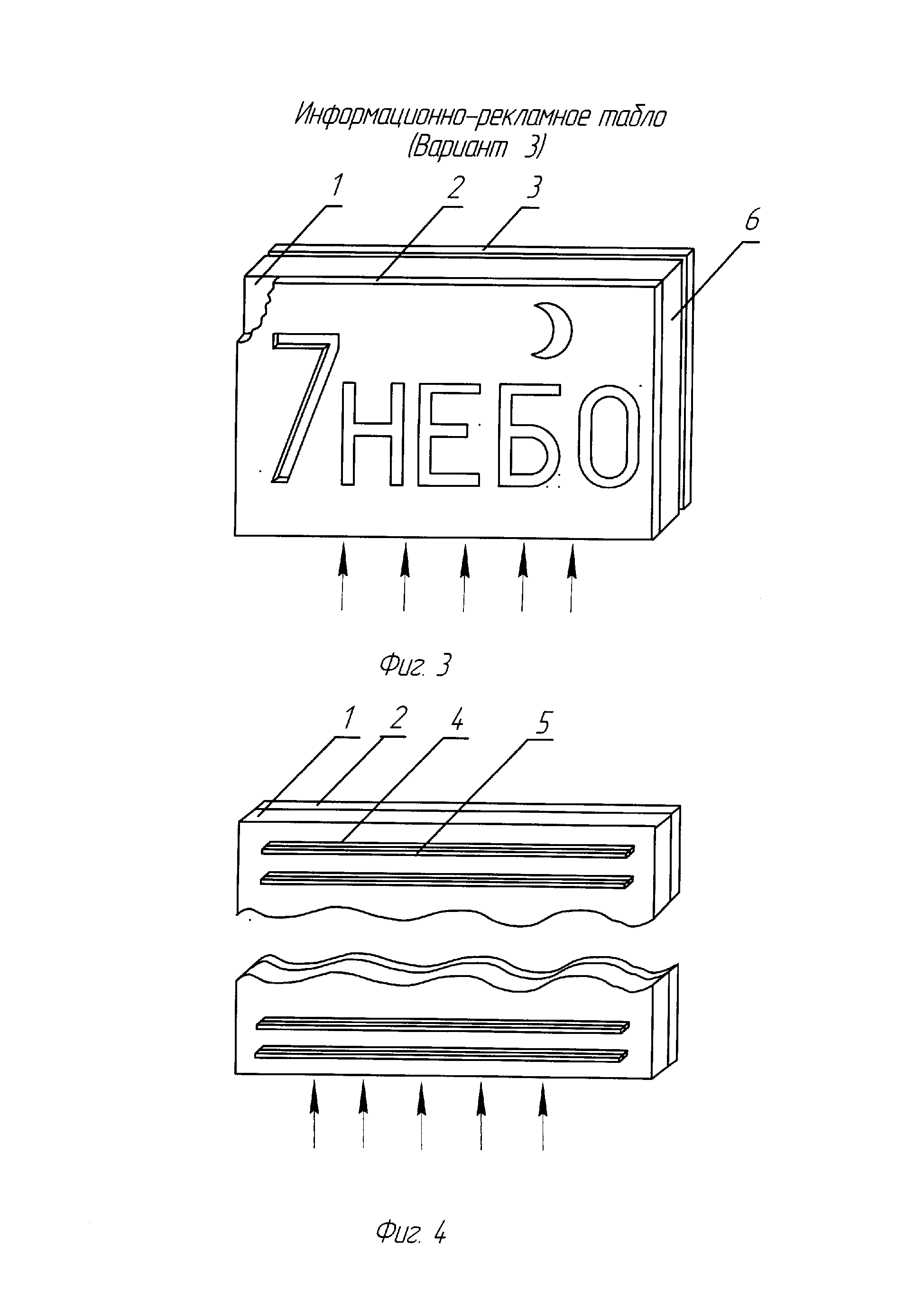

[9]На фиг.3, 4 изображено информационно-рекламное табло по 3-му варианту.
[10]На фиг.3 показан вид устройства спереди, где:
[11]1 - светопроводящая прозрачная пластина;
[13]3 - пластина из непрозрачного материала;
[14]6 - покрытие из непрозрачного материала белого цвета.
[15]На фиг.4 показан вид устройства сзади, где:
[16]1 - светопроводящая прозрачная пластина;
[18]4 - слой графического элемента из флуоресцентного материала;
[19]5 - слой графического элемента из непрозрачного материала белого цвета.
[20]На лицевую поверхность пластины 3, расположенной за светопроводящей прозрачной пластиной 1, могут быть нанесены последовательно друг за другом слои непрозрачного материала белого цвета и флуоресцентного материала, либо использована самоклеящаяся флуоресцентная пленка.
[21]Трафарет 2 может быть сменным. Меняя трафарет, можно менять форму изображения: текст, графику, цифры, рисунки и др.
[22]Источник торцевого освещения может быть выполнен в виде сборки светоизлучающих диодов.
[23]Принцип работы информационно-рекламного табло по 1-му и по 2-му вариантам заключается в следующем: при освещении пластины 1 источником света, установленным в торце пластины 1, некоторые лучи света будут отражаться непосредственно от непрозрачного (светоотражающего) материала белого цвета 3. Другие лучи будут проходить в прозрачную пластину 1, возбуждая флуоресцентный материал слоя 2 и вызывая его свечение. При попадании солнечных лучей или другого освещения на лицевую поверхность информационно-рекламного табло появляется дополнительный светоотражающий эффект, аналогичный торцевому подсвечиванию. При наблюдении спереди результатом будет получение отчетливых ярких изображений.
[24]Принцип работы информационно-рекламного табло по 3-му варианту заключается в следующем: при освещении пластины 1 источником света, установленным в торце пластины 1, некоторые лучи света будут отражаться непосредственно от непрозрачного (светоотражающего) материала белого цвета 5. Другие лучи будут проходить в прозрачную пластину 1, возбуждая флуоресцентный материал слоя 4 и вызывая его свечение. Получаемое изображение будет соответствовать прорезям, выполненным в трафарете 2. Наличие пластины 3 из непрозрачного материала, расположенной за светопроводящей прозрачной пластиной 1, а также покрытия 6 из непрозрачного материала
[25]белого цвета на торцевых гранях светопроводящей прозрачной пластины 1, на которых не установлен источник торцевого освещения, способствуют получению более яркого, четкого изображения. При попадании солнечных лучей или другого освещения на лицевую поверхность информационно-рекламного табло появляется дополнительный светоотражающий эффект, аналогичный торцевому подсвечиванию. При наблюдении спереди результатом будет получение отчетливых ярких изображений.
[26]Цвет свечения зависит от подбора цвета светоотражающих материалов.
