[1]Полезная модель относится к сельскому хозяйству в частности к пчеловодству.
[2]Уже известен колокольный улей русского пчеловода Н. М. Витвицкого. Этот улей состоит из 6-7 надставок. Из-за слишком сложной конструкции улей не получил широкого распространения.
[3]Известен многокорпусный улей (см. книгу «Пчеловодный инвентарь и пасечные постройки с основами столярного дела» авторы В.Д.Лукоянов, И.В.Якуша. Издательство «Колос». М. 1970 г. стр. 29). Улей состоит из дна, съемных корпусов, в которых установлены рамки, потолка, подкрышника, вентиляционной рамы, прилетной доски, летков, пропила для вентиляции.
[4]Рамки снабжены постоянными разделителями. Дно улья отъемное. Улей имеет вид обтекаемой колонны. На внешней стороне каждого корпуса выбраны «раковины» для удобства подхвата корпуса руками или механизмом. Потолок может быть использован и в качестве горизонтальной диафрагмы. Этот улей принят за ближайший аналог(прототип).
[5]Наличие рамок уменьшает полезную площадь улья и усложняет его обслуживание, заключающееся в том, что необходимо производить операции по изъятию рамок и замене их новыми.
[6]Технический результат и задача заключается в повышении производительности улья, упрощении его конструкции и упрощении его обслуживания.
[7]Это достигнуто новыми техническими решениями, находящимися в причинно-следственной связи с техническим результатом.
[8]Сущность заявленной полезной модели выражается в совокупности нижеследующих существенных признаков.
[9]В уже известном улье для пчел являющимся многокорпусным разборным, состоящим из отдельных корпусных секций каждая из которых имеет леток, улей имеет переставляемую прилетную доску отличительными от прототипа признаками является то, что заявленный улей выполнен в сборе в виде круглого конуса, расширяющегося книзу в каждой корпусной секции установлена крестовина со свободно висящей одной или несколькими деревянными рейками. В верхней секции установлена кормушка, например, вакуумная.
[10]Приведенная совокупность существенных признаков в сравнении с известным уровнем техники позволяет сделать вывод о соответствии предлагаемого технического решения критерию «новизна».

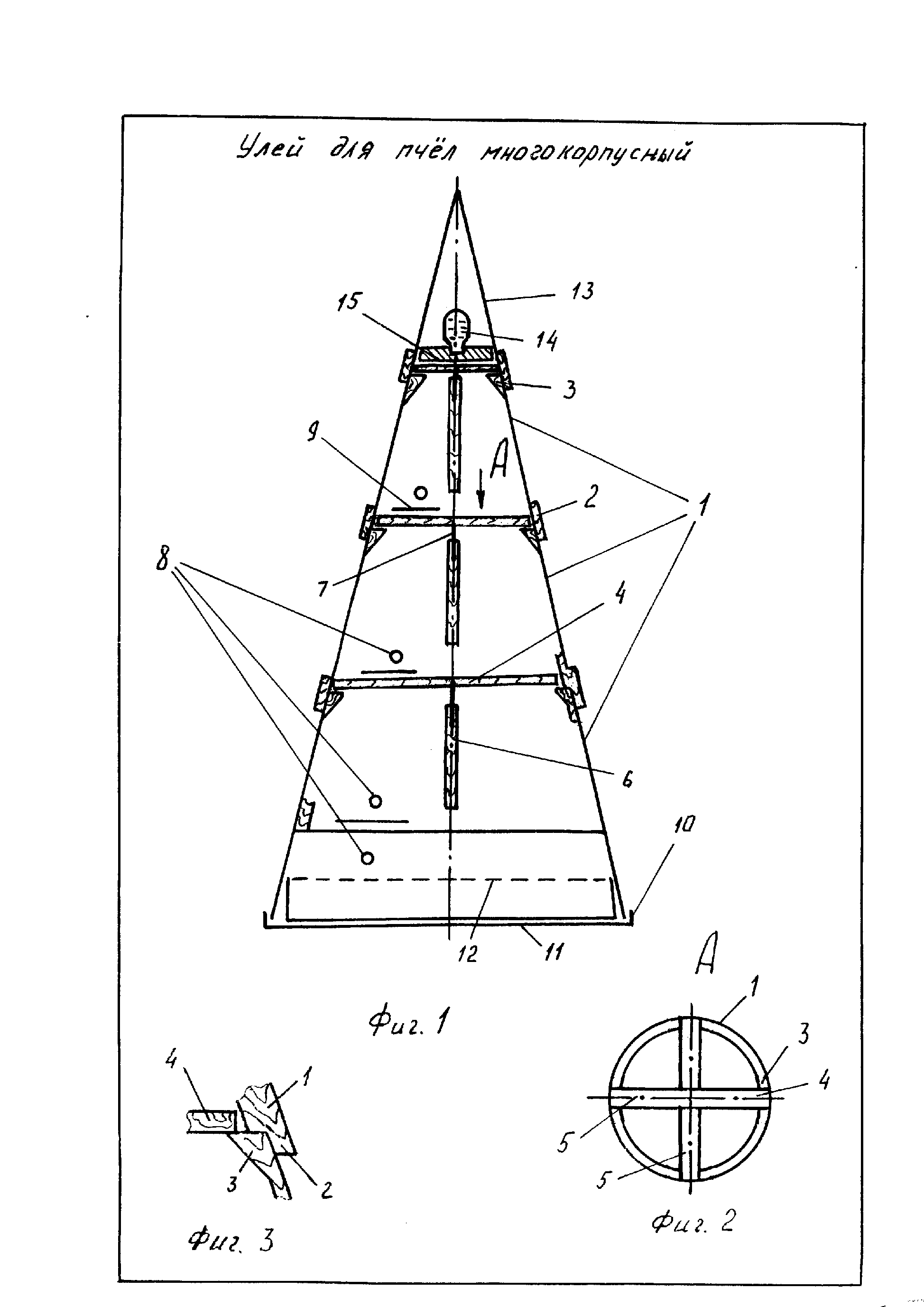

[11]На фиг.1 изображен общий вид улья в разрезе, схематично. Прилетная доска 9 изображена переставленной в каждую секцию.
[12]На фиг.2 вид А крестовина в сборе, изображена схематично.
[13]Предлагаемый улей для пчел многокорпусный состоит из отдельных корпусных секций 1 установленных одна на другую.
[14]Секции 1 имеют упор 2 для фиксации секций по месту. Каждая секция содержит поясок 3 для укладки крестовины 4, выполненной из дерева. Крестовина 4 собрана из реек 5, она имеет свободно висящую рейку б, закрепленную на проволоке 7. См фиг.3.
[15]На крестовине 4 может быть подвешено несколько реек 6. Каждая секция содержит леток 8. Прилетную доску 9 устанавливают последовательно к секции, в которой работают пчелы. Нижняя секция установлена на дно отъемное 10, которое содержит мусоронакопитель 11 и сетку 12.
[16]На верхней секции установлена крыша 13, кормушка 14, например, вакуумная и потолок 15.
[17]Улей для пчел смонтирован в виде круглого конуса, расширяющегося книзу, он собирается из отдельных секций 1 в количестве, например, двух, трех или более, изготовленных из пластмасс пищевых или прессованной деревокрошки.
[18]Предлагаемый улей для пчел многокорпусный работает следующим образом.
[19]Когда семья пчел небольшая, они гнездятся и работают в верхней секции 1, застраивая ее сотами и заполняя медом, используя для этого крестовину 4 со свободно висящей рейкой 6. Количество пчел увеличивается, они застраивают соты вниз, переходя в следующую секцию с увеличенным объемом полезной площади, застроив эту секцию и увеличив количество пчел, семья переходит в следующую нижнюю секцию и вновь получает увеличенную площадь для работы большой семьи пчел. Таким образом у пчеловода отпадают работы
[20]по расширению гнезда пчел. По мере заполнения верхней секции, пчеловод переставляет прилетную доску 9 на нижнюю секцию. На фиг.1 прилетная доска изображена в каждой секции переставленной к летку 8. При работе пчел в нижней секции снимают заполненные верхние секции, устанавливают на их место пустые а снятые отправляют в цех для откачки меда. После перехода пчел для работы в верхнюю секцию, заменяют нижнюю секцию на пустую.
[21]По мере необходимости подкормки пчел сахарным сиропом в стеклянную банку кормушки 14, расположенной под крышей 13 на потолке 15 наливают сироп, закрывают пластмассовой крышкой с отверстиями.
[22]В перевернутом виде банку устанавливают в углубление в потолок кормушки 15.
[23]По мере поедания, сироп будет поступать в камеры кормушки.
[24]По предлагаемому улью для пчел многокорпусному изготовлены в крестьянском хозяйстве опытные образцы.
[25]Эксплуатация этих ульев позволила повысить производительность в 1,5-2 раза.
[26]Эти ульи могут быть изготовлены промышленным способом на автоматических линиях из прессованной деревокрошки или пластмассы.
[27]Подготовлена конструкторская документация
