[2]ПОДДЕР1ИВМОЩШ РОЛЖ ДЛЯ ЛЕНТ1ШЫХ КОНВЕЙЕРОВ Область техники
[3]Полезная модель относится к ленточным конвейерам, а именно, к поддерживающим роликам.
[4]Предшествующий уровень техники
[5]Известен поддерживаищий ролик для ленточных конвейеров l, содержащий корпус и ось, соединенные между собой подщипниковыми стаканами, снабженными подшипниками качения и лабиритными уплотнениями . Корпус ролика выполнен в виде отрезка металлической трубы цилиндрической формы. Подшипниковые стаканы выполнены из пластмассы и запрессованы во фланцах трубы. Лабиринтные уплотнения выполнены из металла и закреплены в подшипниковых стаканах стопорными элементами.
[6]Недостатками известного ролика являются: выполнение подшипникового стакана из пластмассы, что не позволяет из-за низкой
[7]прочности последнего использовать ролик i мощШх конвейерах, например , в горнодобывающей промышленности, и выполнение лабиринт- .
[8]ного уплотнения из металла увеличивает трудоемкость изготовления роликов.;
[9]Известен поддерживающий ролик ленточного конвейера 2j, содержащий корпус и ось, соединенные между собой подшипниковыми стаканами, внутри которых установлены подшипники качения, лабиринтные уплотнения из металла, а Также стопорные элементы по два элемента с каждого конца оси. Один из стопорных элементов устанощен в конической канавке оси с внешней стороны подшипникового стакана для исключения осевого перемещения оси, а другой - в каМКИ В65( 39/00
[10] ,V ..-. ..-..- -- -«v.. -
[14]навш внутренней поверхности подшиннйк вогэ сФакйнаЗЖжЙ й(| дабчеНйя осевого перемещения лабиринтного уплотнения. При этом для повышения герметизации ролика кольцевые канавки на оси и в подшипниковых стаканах выполнены специальной формы (трапециевидной с углом наклона 7.
[15]Недостатками известного ролика являются:
[16]-выполнение на оси кольцевых канавок для стопорных элементов с внешней стороны подшипникового стакана, что приводит к необходимости дополнительной герметизации ролика за счет выбора специальной формы канавок для стопорных элементов;
[17]-сварное соединение корпуса и подшипникового стакана ролика, а также выполнение лабиринтного уплотнения из металла, увеличивающие трудоемкость изготовления роликов.
[18]В целом указанные недостатки усложняют конструкцию ролика и затрудняют его изготовление.
[19]Раскрытие полезной модели В основу полезной модели поставлена задача создания поддержит,.,/
[20]вающего ролика для мощных ленточных конвейеров, обеспечивающего h
[21]снижение трудоемкости его изготовления при сохранении эксплуатаци- .|
[22]онной надежности роликов.
[23]Решение поставленной задачи достигается тем, что в известном .,..
[24]поддерживающем ролике, содержащем корпус в виде отрезка металлической трубы с внутренней проточкой краев и оси, соединенных между собой подшипниковыми стаканами, снабженными подшипниками качения и лабиринтными уплотнениями со стопорными элементами, б-огяшно nojfesHOt модели на концах оси выполнены две цилиндрические с различными диаметрами для подшипника и уплотнения еоответственно, глубина йр( внутрешей 1Т©®е;| зсй0с и рубы :выбрана больше толщины цшиндриче сшй час ригйоДшйшике о ос аШна на величину
[27]эаваяьцовки, прдшвдниковме saiefeitieHH в ирогечках fpfбы )11оэ1еой, л бир1ш ны& 3
[28]лВймолнеиие дшййдр ичееких 11р©ф©%к на- зй. рЬлика е равяй сыш-дш ррами боотввтетвенна ддя згете1но,в|си поджипЛса и уплотиенш G0д«ой стороны nosioMsf ёееэое не емещенш оои 0т«огг «ишльш) рэшка рри йЬпоЙБзш ийы efbsDfшро э емейта Q: ждого .коада ,ж. с,. , .е-охраш4| Ь; .гвр-г . мезричность ролика без выполнения специальной формы канавок, для отопор ых элеме н ов.
[29]Увэдичеше глубины проточки краев вмутренней поверхности грубы щрпуса обеспечивает надежное крепление подшипникового стакана в корпусе путем завальцовки концов трубы без использования трудоемкого процесса еварки
[30]Внполнение лабиринтного уплотнения из пластмаосы снижает трудоемкость изготовления последнего за счет замены трудоемких токарных работ, соответствующих изготовлению металлического лабиринта на нетрудоемкое высокоточное пластмассовое литье при изготовлении пластмассового лабиринтного уплотнения.
[31]Краткое описание фигур чертежа

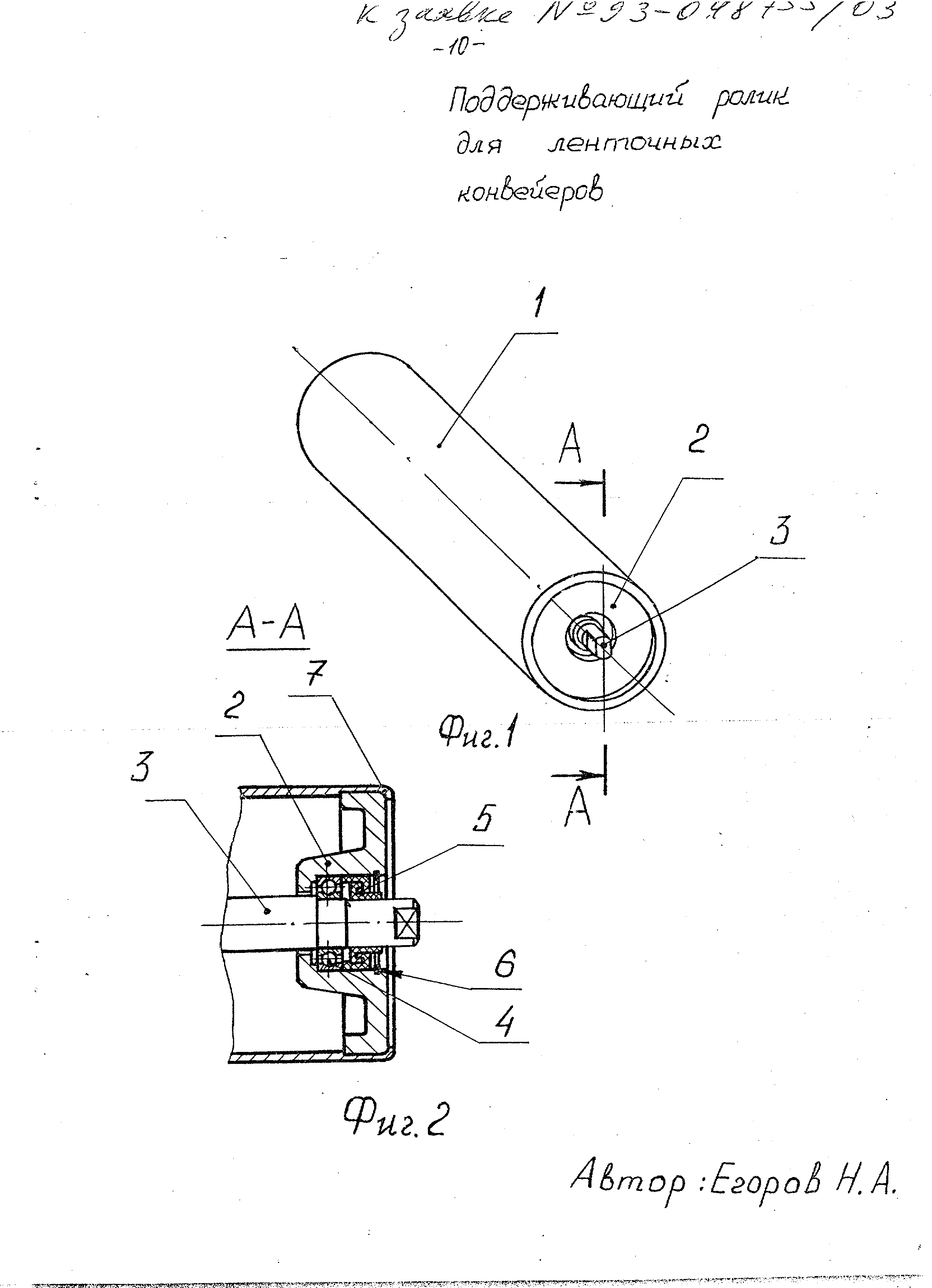

[32]Сущность полезной модели поясняется рисунками, представленными на фиг. I и фиг. 2,
[33]На фиг. I представлен общий вид ролика, на фиг. 2 - продольный разрез ролика по линии А-А, представленной на фиг I. . На фиг. 1-2 обозначены:
[34]1- корпус ролика (отрезок металлической трубы);
[35]2- подшипниковый стакан;
[39]в - стопорный эдемент; 7 - завальцованный фланец.
[40]Лучший вариант иеполнения полезной модели
[41]Согласно фиг. I предлагаемый ролик содержит корпус I. Корпус I выполнен в виде отрезка металлической трубы круглого сечения. С внутренней поверхности с обоих концов трубы выполнены цилиндрические проточки (фиг. 2),в которые установлены подшипниковые стаканы 2 и закреплены в трубе I завальцовкой ее концов 7. Внутри подшипниковых стаканов 2 с обоих концов трубы I установлена ось 3. На концах оси 3 выполнены две цилиндрические проточки различных диаметров для установки соответственно подшипника качения 4 и лабиринтного уплотнения 5. Лабиринтное уплотнение 5 выполнено из пластмассы, например, полиамида и закреплено в подшипниковом стакане 2 с помощью стопорного элемента б, например, с помощью стопорного пружинного кольца, расположенного в цилиндрической выточке на внутренней поверхности подшипникового стакана 2. Продольное осевое перемещение оси 3 в подшипниках 4 ограничивается буртиками, образованными выточками на концах оси 3.
[42]Промышленная применимость
[43]Предлагаемая полезная модель может быть использована при изготовлении поддерживающих роликов для ленточных конвейеров, работающих в условиях а©вышенн&Й вапыяенноетй и высок-кх ffaf 30K, например , в: гбрнодобывающей и металлургической промышленности.
[44]Проведены опытные испытания предлагаемого ролика на Магнитогорском металлургическом комбинате. Предлагаемые поддерживающие ролики использовались в транспортных ленточных конвейерах.
[45]-- - /V 3 - 2. Ролик для ленточных конвейеров. МКИ B65G-39/00,/€71-.
[46]АвторJ2ff/iji Н.А.Егоров S3-yY f /f3 Авг.сввд. СССР №
