[1]Область техники, к которой относится изобретение
[2]Настоящее изобретение относится к ядерной технике, в частности к устройствам контроля уровня радиационного излучения, а именно к способу индивидуального дозиметрического контроля, включающего в себя измерение дозы, с журналом ежесуточного хранения значений.
[3]Может быть применен в индивидуальных дозиметрах, при проведении радиационной разведки на следе облака ядерного взрыва или при ликвидации последствий радиационных аварий, а также при работе персонала с источниками ионизирующего излучения или обслуживании ядерных энергетических установок с целью измерения индивидуальных доз ионизирующих излучений.
[5]Из уровня техники известен медицинский индивидуальный дозиметр - D1 (RU 201111 U1, 27.11.2020), который раскрывает способ индивидуального дозиметрического контроля, заключающийся в том, что микроконтроллер производит вычисление мощности амбиентного эквивалента дозы путем считывания из энергонезависимой памяти полученных в результате измерения данных и запрограммированных калибровочных коэффициентов по формуле, содержащей текущую скорость счета, калибровочный коэффициент на активность от конкретного изотопа и калибровочный коэффициент на фоновую активность конкретного изотопа. При этом калибровочные коэффициенты получают в процессе калибровки детектора сличением эталонного источника с показаниями дозиметра, для соответствующего изотопа.
[6]Недостатком данного способа дозиметрического контроля по D1 являются не прямой метод изменения, отсутствие возможности промежуточного контроля и отсутствие фиксации показателей мощностей дозы.
[7]Наибольшее распространение для целей индивидуальной дозиметрии в настоящее время получи термолюминесцентные дозиметры.
[8]Из уровня техники известен термолюминесцентный дозиметр - D2 (RU 2197004 C2, 20.01.2003), который раскрывает способ индивидуального дозиметрического контроля, заключающийся в том, что при воздействии на термолюминесцентный дозиметр радиоактивного излучения часть энергии запасается в термолюминесцентных детекторах, представляющих собой твердые термолюминесцентные кристаллические вещества. Процесс определения величины интегральных поглощённых доз радиоактивного излучения происходит путем обработки предварительно отожженных и подвергнутых облучению в измеряемом поле ионизирующего излучения термолюминесцентных детекторов, последующего считывания (при их нагревании в заданном режиме) светового сигнала ("светового отклика"), перевода его в цифровой код и пересчета цифрового кода с помощью градуировочных коэффициентов в величину интегрально поглощенных доз. При этом, сведения о величинах интегрально поглощенных доз копится в специальном устройстве в течение определенного периода времени, а затем в другом устройстве считывается.
[9]Недостатком данного способа дозиметрического контроля являются не прямой метод изменения, вероятность потери данных при отжиге и считывании информации. Кроме того, в D2 не предусмотрена организация промежуточного контроля.
[10]Наиболее близким к заявленному изобретению аналогом (прототипом) является дозиметр индивидуальный рентгеновского и гамма-излучения - D3 (ДОЗИМЕТР ИНДИВИДУАЛЬНЫЙ РЕНТГЕНОВСКОГО И ГАММА-ИЗЛУЧЕНИЯ ДКГ-РМ1610. Руководство по эксплуатации, найдено: 25.06.2024 г.), в котором раскрывается способ индивидуального дозиметрического контроля, заключающийся в том, что дозиметр осуществляет запись в историю значений средней МЭД (мощность эквивалентной дозы) импульсного излучения. Дозиметр контролирует превышение двух установленных порогов сигнализации по средней МЭД импульсного излучения.
[11]Недостатком прототипа, относительно заявленного изобретения, является отсутствие разбивки на временные интервалы и не прямой метод измерения, что влияет на погрешность измерения.
[12]Вышеуказанные известные из уровня техники способы дозиметрического контроля не решают задачу учета суточных доз и максимальных факторов воздействия в текущие периоды.
[13]Раскрытие сущности изобретения
[14]Задачей заявляемого решения является устранение вышеуказанных недостатков.
[15]Технический результат, обеспечиваемый заявленным изобретением, заключается в надежном хранении сведений, касающихся величины мощности дозы за сутки и суммированных значений доз за сутки, что обеспечивает исключение потери значимой информации, увеличивает надежность и точность контролируемых показателей.
[16]Технический результат достигается тем, что используется способ индивидуального дозиметрического контроля, при котором осуществляется: обнаружение первичным преобразователем ионизирующего излучения; преобразование ионизирующего излучения в считываемые процессором электрические сигналы; ежесекундное рассчитывание процессором, управляющим первичным преобразователем, величины мощности дозы и величины дозы; запись и хранение величины мощности дозы и величины дозы в журнал энергонезависимой радиационно-стойкой памяти, соединенной с процессором; при этом процессор суммирует полученные дозовые значения за сутки и по истечении 24 часов записывает в энергонезависимую радиационно-стойкую память суммированные дозовые значения за каждые сутки с нарастающим итогом; процессор фиксирует только зарегистрированный максимум мощности дозы и среднее значение мощности дозы за сутки и по истечении 24 часов записывает в энергонезависимую радиационно-стойкую память максимальное и среднее значения зафиксированной за сутки мощности дозы.
[17]Краткое описание чертежей
[18]Сущность заявленного изобретения поясняется чертежом.

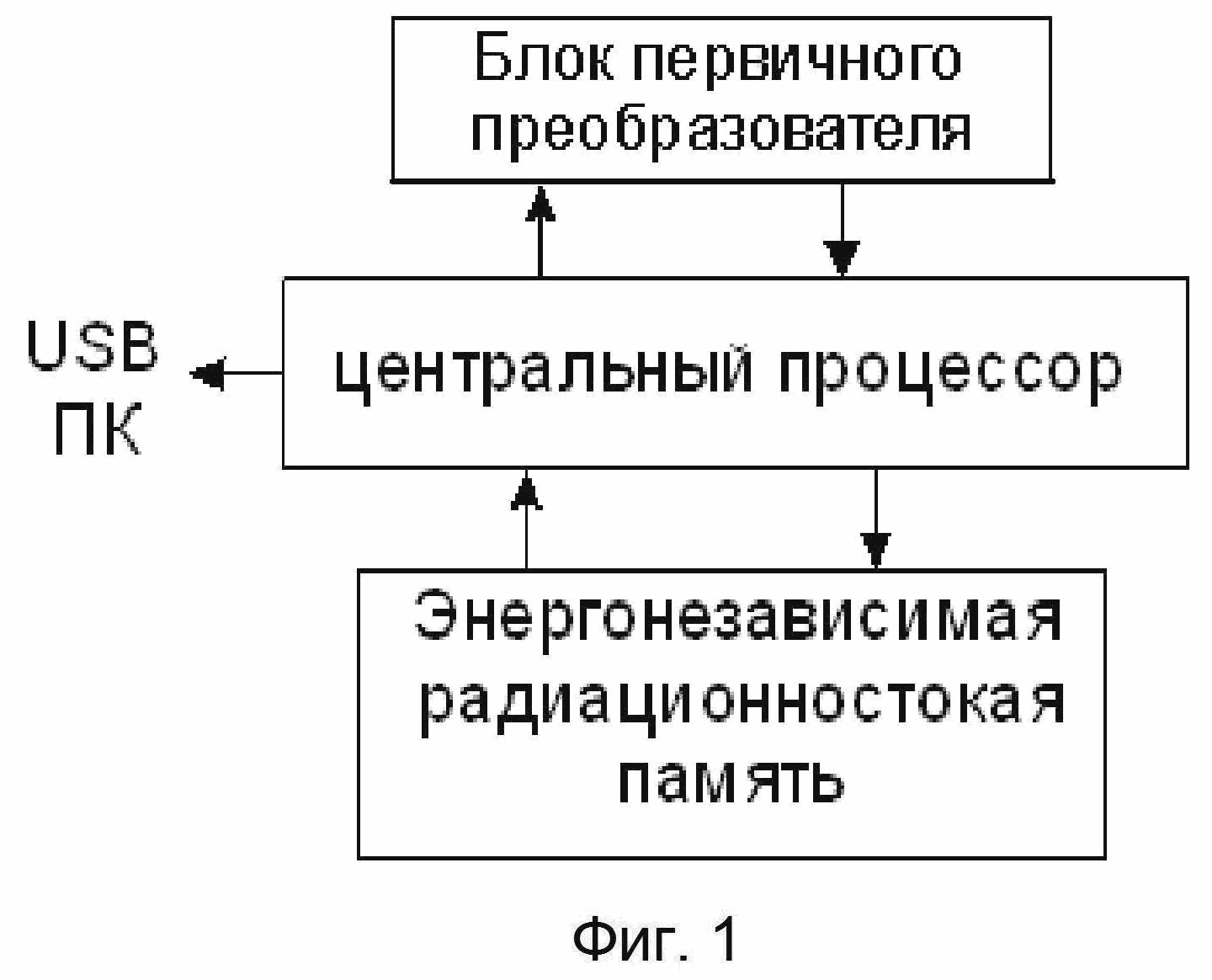

[19]Фиг. 1 - электронная блок-схема.
[20]Осуществление изобретения
[21]Индивидуальный дозиметр состоит из первичного преобразователя, получающего ионизирующее излучение и преобразующего ионизирующее излучение в считываемые электрические сигналы, процессора, соединенного с первичным преобразователем и управляющего его работой, при этом процессор выполнен с возможность рассчитывать мощность дозы и дозу, при этом процессор ежесекундно рассчитывает величину мощности дозы и величину дозы; при этом запись и хранение величины мощности дозы и величины дозы осуществляется в журнал энергонезависимой радиационно-стойкой памяти, соединенной с процессором; при этом, процессор суммирует полученные дозовые значения за сутки и по истечении 24 часов записывает в энергонезависимую радиационно-стойкую память суммированные дозовые значения за каждые сутки с нарастающим итогом; при этом процессор фиксирует только зарегистрированный максимум мощности дозы и среднее значение мощности дозы за сутки и по истечении 24 часов записывает в энергонезависимую радиационно-стойкую память максимальное и среднее значения зафиксированной за сутки мощности дозы.
[22]При этом, как было описано выше, суточные величины дозы записываются и хранятся в энергонезависимой радиационно-стойкой памяти с нарастающим итогом. В свою очередь, подключаясь к процессору, пользователь в любой момент времени может считать журнал с энергонезависимой памяти неограниченное количество раз.
[23]Емкость журнала энергонезависимой радиационно-стойкой памяти составляет более 400 записей. Доза записывается ежесуточно с нарастающим итогом Д365=Д1+Д2+……+Д365. Что касается мощности дозы, то фиксируется только максимально зарегистрированное за сутки значение мощности дозы и среднее зарегистрированное за сутки значение мощности дозы.
[24]Таким образом, потеря информации, даже в случае выхода из строя устройства невозможна, так как вся информация при любом отказе устройства останется в энергонезависимой памяти.
[25]Электронная блок схема, устройства изображена на фиг. 1, где блок первичного преобразователя преобразовывает ионизирующее излучение в электрические сигналы, центральный процессор рассчитывает ежесекундную мощность дозы и производит расчет суточной дозы. По истечении 24 часов центральный процессор записывает в радиационно-стойкую энергонезависимую память дату суточное значение дозы, максимальное зарегистрированное за сутки значение мощности дозы, среднее зарегистрированное за сутки значение мощности дозы и время, когда зафиксировано максимальное значение мощности дозы.
[26]Таким образом, заявленный способ индивидуального дозиметрического контроля обеспечивает увеличенную точность измерения индивидуальных доз и мощности дозы, предотвращение безвозвратной потери информации о полученных дозах, упрощение считывания и обработки информации от индивидуального дозиметра.
