[1]1. Область техники, к которой относится изобретение
[2]Настоящее изобретение относится к противогазной технике, к деталям противогазов.
[3]Переходник Сущенко-Болясова (далее – переходник), соединяющийлицевую часть противогаза и наружное резьбовое крепление фильтра, включает в себя:
[4]корпус переходника, который содержит в своем составе: внутреннее резьбовое соединение, вертикальный проходной канал, бортик и соединительную часть;
[5]прокладку, которая установлена на площадке для прокладки.
[6]Техническим результатомзаявленного изобретения является обеспечение безопасного и герметичного соединения между лицевой частью противогаза с наружным резьбовым креплением фильтра, имеющим наружное резьбовое крепление с диаметром резьбы 40 мм и параметрами резьбы, соответствующими требованиям ГОСТ 8762-75 [ГОСТ 8762-75. Межгосударственный стандарт. Резьба круглая диаметром 40 мм для противогазов и калибры к ней. Основные размеры].
[8]Из уровня техники известен патент на изобретение RU 2753293 (Дата регистрации: 12.08.2021 г., авторы: Кулик А.Ю., Овчинников С.Г., Репин В.С.). Данный патент на изобретение описывает противогаз (респиратор) противоаэрозольный с дополнительной очисткой выдыхаемого воздуха. Противогаз (респиратор) состоит из маски, фильтра, установленного на линии вдоха и фильтра, установленного на линии выдоха, причем фильтры вдоха и выдоха объединены в один фильтр.
[9]К числу недостатков такого технического решения стоит отнести:
[10]усложнение конструкции узла вдоха-выдоха за счет того, что перед объединенным фильтром устанавливается тепловлагообменник;
[11]в случае использования респиратора «КАМПО» МПА-1, в котором реализовано заявленное техническое решение по патенту RU 2753293, происходит увеличение вероятности заражения инфицированного человека, который находится в надетом респираторе МПА-1 воздушно-капельным путем через глаза другими аэрозольными инфекциями (вирусами и бактериями), поэтому при использовании респираторов всегда необходимо использовать специальные защитные очки.
[12]Наиболее близким аналогом (прототипом) заявленного изобретения следует считать штатную клапанную коробку общевойскового фильтрующего противогаза ПМГ-2, которая находится в составе лицевой части (ШМ-62 или ШМ-66Му).
[13]В условиях пандемии (условиях вирусного или бактериального заражения различными инфекциями), когда возможно потенциальное заражение воздушно-капельным путем от инфицированного военнослужащего (который использует общевойсковой фильтрующий противогаз ПМГ-2) к военнослужащим, которые находятся рядом без средств индивидуальной защиты органов дыхания (далее – СИЗОД) недостатком штатной клапанной коробки общевойскового фильтрующего противогаза ПМГ-2 будет являться наличие отверстия с двумя резиновыми клапанами выдоха, через которое потенциально возможно заражение вирусами и бактериями военнослужащих и других лиц, находящихся рядом без СИЗОД.
[14]3. Раскрытие сущности изобретения
[15]До настоящего времени были разработаны специальные СИЗОД в виде полумасок, респираторов и полнолицевых масок, в которых решена задача по обеспечении высокой противоаэрозольной защиты не только пользователя, но и защита окружающих людей от биологических аэрозолей, выделяемых пользователем СИЗОД (патенты RU 2753293, US 6584976 B2).
[16]Однако, по ряду причин, такие СИЗОД не могут использоваться военнослужащими при выполнении служебно-боевых и специальных задач.
[17]Поэтому, в настоящее время, чрезвычайно актуальным является разработка устройства для безопасного использования фильтрующего противогаза, серийно производимого для нужд МО РФ, МВД России, Росгвардии и др. силовых ведомств, в условиях вирусного и бактериального заражения, а также в условиях неопределенности, когда не ясно является ли пользователь фильтрующего противогаза источником заражения вирусами и бактериями или нет.
[18]Такие ситуации могут возникать при массовой эпидемии различных вирусных инфекций (яркий пример – пандемия COVID-19), в том числе разработанных в специальных биологических лабораториях. В таких условиях необходима надежная защита органов дыхания от вирусов и бактерий, как на вдохе, так и на выдохе (в случае если рядом находятся окружающие люди без СИЗОД).
[19]В заявленном изобретении для решения такой задачи предлагается в общевойсковом фильтрующем противогазе ПМГ-2 вместо штатной клапанной коробки использовать переходник, соединяющий лицевую часть противогаза и наружное резьбовое крепление фильтра. В качестве фильтра целесообразно использовать противоаэрозольный фильтр, например ФСУ-МБ из состава противочумного комплекта «КВАРЦ-1М» [https://docs.nevacert.ru/files/med_reestr_v2/o8548_scan.pdf (Дата обращения: 25.06.2024 г.)].
[20]Сущность изобретения заключается в том, что в предложенном переходнике, соединяющем лицевую часть противогаза и наружное резьбовое крепление фильтра предлагается объединить одно отверстие, содержащее один резиновый клапан вдоха и одно отверстие, содержащее два резиновых клапана выдоха (реализованные в штатной клапанной коробке общевойскового фильтрующего противогаза ПМГ-2) в одно отверстие вдоха-выдоха (вертикальный проходной канал (6) предлагаемого переходника), без использования резиновых клапанов таким образом, чтобы фильтрация воздуха проводилась как на вдохе, так и на выдохе через один фильтр.
[21]В качестве СИЗОД был выбран общевойсковой фильтрующий противогаз ПМГ-2, который принят на снабжение в Федеральной службе войск национальной гвардии Российской Федерации и до сих пор является самым массовым противогазом по сравнению с более современными аналогами типа ПМК-3 и ПМК-С.
[22]Общевойсковой фильтрующий противогаз ПМГ-2 предназначен для защиты органов дыхания, лица и глаз от отравляющих веществ, радиоактивной пыли и бактериальных (биологических) средств [https://xn--j1ahfl.xn--p1ai/presentation/28000.html (Дата обращения: 25.06.2024 г.)].
[23]Задачей настоящего изобретения является разработка переходника для безопасного использования общевойскового фильтрующего противогаза, как для самих военнослужащих (сотрудников) Росгвардии, так и для окружающих лиц, которые находятся рядом без СИЗОД, относительно пользователя общевойскового фильтрующего противогаза (военнослужащего или сотрудника Росгвардии), который потенциально может являться источником заражения различными вирусами и бактериями, предающимися воздушно-капельным путем.
[24]Техническим результатомзаявленного изобретения является обеспечение безопасного и герметичного соединения между лицевой частью противогаза с наружным резьбовым креплением фильтра, имеющему наружное резьбовое крепление с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75.
[25]Переходник, соединяющий лицевую часть противогаза и наружное резьбовое крепление фильтра состоит из корпуса переходника (1) и прокладки (2) (фиг.1, 2).
[26]Корпус переходника (1) изготавливается из материалов, на основе промышленных пластиков, таких как полиэтилентерефталат-гликоль, полиэтилен высокой плотности, полипропилен, смолы Xenoy® и (или) их комбинаций.
[27]Корпус переходника (1) имеет следующие размеры (фиг.1-3):
[29]внешний диаметр со стороны подсоединения наружного резьбового крепления фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 – 47,5 мм;
[30]внешний диаметр бортика (3) – 73,5 мм, высоту бортика (3) – 3 мм;
[31]внешний диаметр соединительной части (4) – 66,5 мм, высоту соединительной части (4) – 16 мм; толщину соединительной части (4) – 4 мм.
[32]Корпус переходника (1) представляет собой неразъемную деталь, которая включает в себя (фиг.1, 2):
[33]внутреннее резьбовое соединение (5), соответствующее требованиям ГОСТ 8762-75: номинальный диаметр резьбы – 40 мм, шаг резьбы – 4 мм, радиус закругления резьбы – 1,25 мм, наименьший внутренний диаметр – 38,41 мм, наибольший внутренний диаметр – 38,06 мм, наименьший наружный диаметр – 40,06 мм;
[34]вертикальный проходной канал (6) диаметром 26 мм, он предназначен для движения воздуха, прошедшего через фильтр к лицевой части фильтрующего противогаза и обратно;
[35]бортик (3), который предназначен для фиксации переходника с помощью штатного прижимного кольца (10) к лицевой части противогаза;
[36]соединительную часть (4), которая вставляется в лицевую часть противогаза и далее крепится к лицевой части с помощью штатного прижимного кольца (10) (фиг.5).
[37]С наружной стороны внутреннего резьбового соединения (5) находится 6 пальцевых упоров (7), которые предназначены для удобства фиксации в руке корпуса переходника (1) при монтаже его в лицевую часть противогаза (фиг.1).
[38]Прокладка (2) имеет кольцевую цельную форму, в вертикальном сечении прямоугольник, внутренний диаметр – 27 мм, наружный диаметр – 40 мм, толщина ‒ 2 мм.
[39]Прокладка, изготавливается из материалов, отвечающих установленным требованиям [ГОСТ 481-80. Паронит и прокладки из него. Технические условия и ГОСТ 7338-77 Пластины резиновые и резинотканевые. Технические условия], в том числе, из установленных стандартов резин или из термоотверждающихся силиконовых материалов ELASTOSIL LR 3070 от Wacker-Silicones (Мюнхен, Германия); серии KE2095 или KE2009 (такие как, например, KE2095-60, KE2095-50, KE2095-40) или Х-34-1547А/В, Х-34-1625А/В, Х-34-1625А/В.
[40]Прокладка (2) устанавливается в площадку для прокладки (8) без использования клея и других химических компонентов (фиг.1-2).
[41]Порядок установки переходника, соединяющего лицевую часть противогаза и наружное резьбовое крепление фильтрав лицевую часть ШМ-62 (9) общевойскового фильтрующего противогаза ПМГ-2 (фиг.5):
[42]1. С помощью отвертки и плоскогубцев отогнуть штатное прижимное кольцо (10) общевойскового фильтрующего противогаза ПМГ-2 и снять его, далее снять тканевую изоленту (11) и находящуюся под ней фиксирующую металлическую проволоку, после чего извлечь штатную клапанную коробку общевойскового фильтрующего противогаза ПМГ-2.
[43]2. Взять в руку за пальцевые упоры (7) переходник, соединяющий лицевую часть противогаза и наружное резьбовое крепление фильтра и вставить соединительной частью (4) в отверстие лицевой части ШМ-62 (9) общевойскового фильтрующего противогаза ПМГ-2 (в отверстие, предназначенное для монтажа штатной клапанной коробки), таким образом, чтобы лицевая часть ШМ-62 (9) общевойскового фильтрующего противогаза ПМГ-2 упиралась в бортик (3).
[44]3. Взять в руки тканевую изоленту (11) и накрутить ее по часовой стрелке с наружной стороны отверстия (2 слоя тканевой изоленты), предназначенного для монтажа штатной клапанной коробкой лицевой части ШМ-62 (9) общевойскового фильтрующего противогаза ПМГ-2.
[45]4. Взять в руки прижимное кольцо (10), вставить его с наружной стороны отверстия для монтажа штатной клапанной коробки лицевой части ШМ-62 (9) общевойскового фильтрующего противогаза ПМГ-2 таким образом, чтобы зубцы прижимного кольца находились на уровне намотанной тканевой изоленты, с помощью плоскогубцев и отвертки прижать металлические зубья прижимного кольца (10) до упора.
[46]Дляобеспечениябезопасного использования общевойскового фильтрующего противогаза ПМГ-2, как для самих военнослужащих (сотрудников) Росгвардии, так и для окружающих лиц, которые находятся рядом без СИЗОД, относительно пользователя общевойскового фильтрующего противогаза ПМГ-2 (военнослужащего или сотрудника Росгвардии), который может являться источником заражения различными вирусами и бактериями, предающихся воздушно-капельным путем необходимо вкрутить по часовой стрелке до упора в лицевую часть ШМ-62 (9) общевойскового фильтрующего противогаза ПМГ-2 (с установленным переходником) фильтр, имеющий наружное резьбовое крепление с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 (с классом фильтрации по аэрозолям Р3) (фиг.5).
[47]4. Краткое описание чертежей, иных графических материалов
[48]Фиг.1. Общий вид переходника, соединяющего лицевую часть противогаза и наружное резьбовое крепление фильтра.
[49]На фиг.1 приняты следующие обозначения:
[50]1 – корпус переходника;
[53]4 – соединительная часть;
[54]5 – внутреннее резьбовое соединение;
[55]6 – вертикальный проходной канал;
[56]7 – пальцевые упоры (всего 6 штук);
[57]8 – площадка для прокладки.
[58]Фиг. 2. Аксонометрический вертикальный разрез переходника, соединяющего лицевую часть противогаза и наружное резьбовое крепление фильтра.
[59]На фиг.2 приняты следующие обозначения:
[60]1 – корпус переходника;
[63]4 – соединительная часть;
[64]5 – внутреннее резьбовое соединение;
[65]8 – площадка для прокладки.

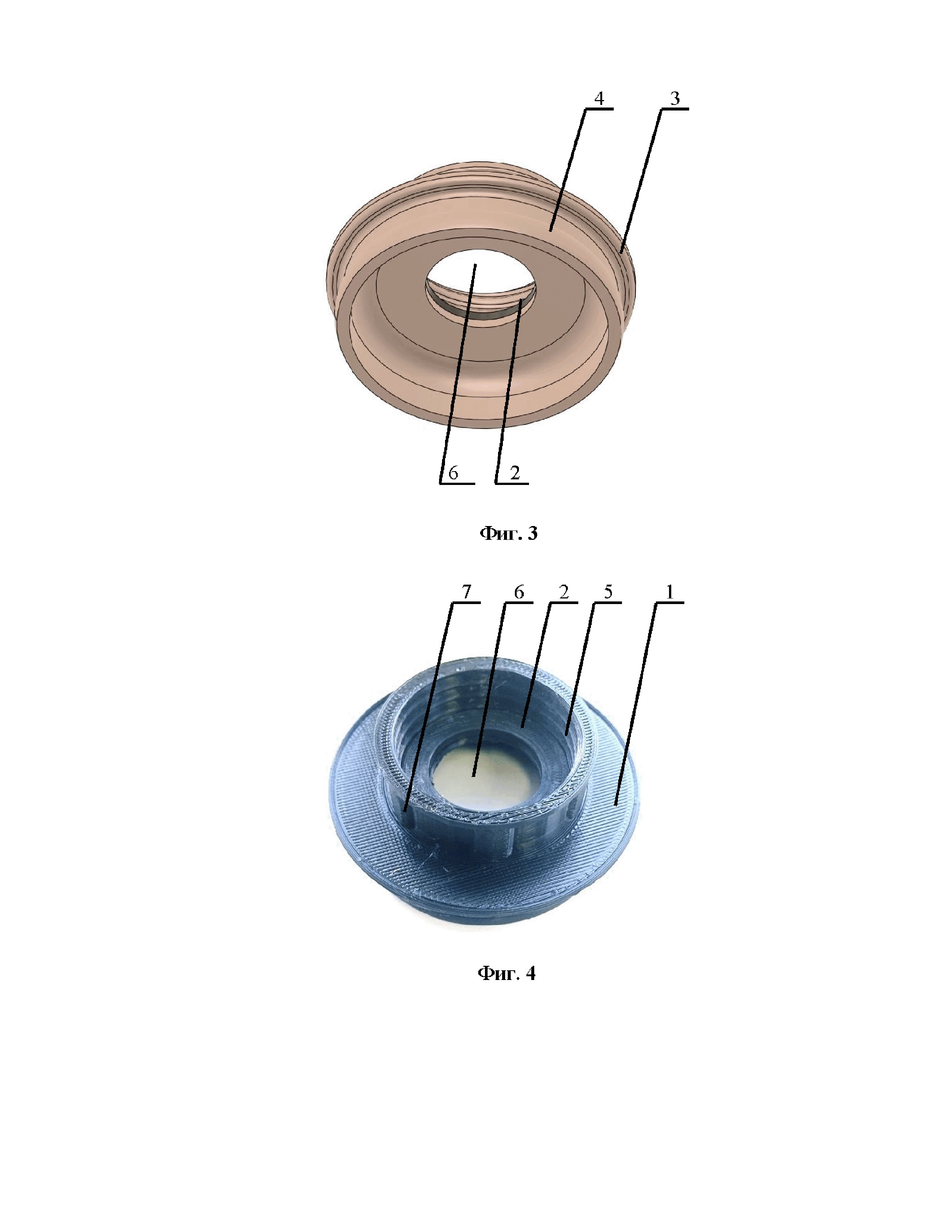

[66]Фиг.3 Общий вид снизу переходника, соединяющего лицевую часть противогаза и наружное резьбовое крепление фильтра.
[67]На фиг.3 приняты следующие обозначения:
[70]4 – соединительная часть;
[71]6 – вертикальный проходной канал.
[72]Фиг.4. Изображение макета переходника, соединяющего лицевую часть противогаза и наружное резьбовое крепление фильтра, изготовленного с помощью 3D-печати.
[73]На фиг.4 приняты следующие обозначения:
[74]1 – корпус переходника;
[76]5 – внутреннее резьбовое соединение;
[77]6 – вертикальный проходной канал;
[78]7 – пальцевые упоры (всего 6 штук).
[79]Фиг.5. Изображение макета переходника, соединяющего лицевую часть противогаза и наружное резьбовое крепление фильтра, изготовленного с помощью 3D-печати в составе лицевой части ШМ-62 общевойскового фильтрующего противогаза ПМГ-2 и подсоединенным противоаэрозольным фильтром ФСУ-МБ.
[80]На фиг.5 приняты следующие обозначения:
[81]9 – лицевая часть ШМ-62 общевойскового фильтрующего противогаза ПМГ-2;
[82]10 – прижимное кольцо;
[83]11 – тканевая изолента;
[84]12 – макет переходника, соединяющего лицевую часть противогаза и наружное резьбовое крепление фильтра, изготовленного с помощью 3D-печати;
[85]13 – противоаэрозольный фильтр ФСУ-МБ.
[86]5. Осуществление изобретения
[87]При осуществлении изобретения в качестве противогаза использовался общевойсковой фильтрующий противогаз ПМГ-2 с лицевой частью ШМ-62 (9).
[88]Корпус переходника (1) был изготовлен с помощью 3D-принтера, в качестве материала для печати использовался пластик марки PETG. Прокладка (2) изготавливались из резины, способом ручной резки помощью кронциркуля (фиг.4).
[89]Из лицевой части ШМ-62 (9) общевойскового фильтрующего противогаза ПМГ-2 была демонтирована родная клапанная коробка, а на ее место был установлен разработанный макет переходника (12) (фиг.5).
[90]В качестве противоаэрозольных фильтров высокой эффективности класса Р3 использовались фильтры ФСУ-МБ (13), из состава противочумного комплекта «КВАРЦ-1М», которые приняты на снабжении войск национальной гвардии Российской Федерации и, кроме того, являются фильтрами многократного использования при условии стерилизации (не менее 10 циклов) [https://protivogaz.ru/product/filtr_spetsialnyy_fsu_mb/(Дата обращения: 25.06.2024 г.)] (фиг.5).
[91]Испытание на герметичность разработанного макета переходника (12), соединяющего лицевую часть противогаза и наружное резьбовое крепление фильтра, а также герметичность крепления макета переходника (12) с лицевой частью ШМ-62 (9) общевойскового фильтрующего противогаза ПМГ-2 с штатной фильтрующе-поглощающей коробкой EO-62K проводились в палатке для проверки противогазов по стандартной для войск национальной гвардии Российской Федерации методике проверки фильтрующих противогазов.
[92]Для проверки на герметичность в качестве тест-вещества использовался аэрозоль хлорбензальмалонодинитрила (CS). Во время проведения испытаний подсоса вещества CS в органы дыхания и глаза не зафиксировано. Был сделан вывод о герметичности разработанного макета переходника (12), а также герметичности крепления макета переходника (12) с лицевой частью ШМ-62 (9) общевойскового фильтрующего противогаза ПМГ-2.
