[1]Изобретение относится к воспламенительным устройствам порохового заряда патрона гладкоствольного спортивно-охотничьего оружия (преимущественно).
[2]Проблемой в области спортивно-охотничьего оружия является стабильность баллистических характеристик охотничьих и особенно спортивных патронов, а именно: разброс по скорости, времени, давлению и пламенности выстрела.
[3]Одной из составляющих, влияющих на эти показатели, является процесс воспламенения капсюлем-воспламенителем метательного порохового заряда. На стабильность этого процесса влияет ряд факторов, одним из которых является единообразие выхода продуктов срабатывания ударно-воспламенительного состава (УВС) капсюля из отверстия в дне оболочки. На нестабильность оказывает влияние также попадание внутрь полости капсюля через выходное отверстие пороховых зерен заряда патрона.
[4]Известны конструкции капсюлей-воспламенителей для охотничьих патронов, состоящие из следующих основных частей: оболочки, колпачка с ударно-воспламенительным составом и наковаленки. Это KB «Жевело», патронные KB американского типа «Винчестер», KB-209S, отечественный КВ-22 и др. В некоторых из них отверстие дна оболочки закрыто бумажным кружком. Такой типовой можно считать конструкцию капсюля-воспламенителя по патенту RU 2198376 C2, 10.02.2003 г., являющуюся прототипом данного предполагаемого изобретения.
[5]Недостатками приведенных конструкций, в том числе и прототипа являются:
[6]- возможность неплотного прилегания кружка к дну оболочки и вероятность его повреждения при досылке в гильзу (капсюлировании);
[7]- неспособность удерживать давление внутри полости капсюля до какой-то определенной величины, прорыв может происходить при значительном разбросе этого параметра, что нарушает единообразие выхода воспламенительного импульса к пороховому заряду патрона;
[8]- не гарантирует герметичность капсюля.
[9]Конструкция предполагаемого изобретения лишена вышеперечисленных недостатков.
[10]Целью предполагаемого изобретения является создание компактной герметичной конструкции капсюля-воспламенителя для охотничьих и спортивных патронов различных калибров и назначения, обладающего стабильностью воспламенительного импульса, что в свою очередь приводит к более стабильным баллистическим характеристикам боеприпасов, и позволяет повысить стабильность процесса воспламенения порохового заряда и тем самым снизить разброс баллистических характеристик патрона. Для достижения указанной цели капсюль-воспламенитель преимущественно для охотничьих и спортивных патронов согласно предполагаемому изобретению содержит цилиндрическую оболочку, наковаленку и колпачок, снаряженный ударно-воспламенительным составом (УВС). Оболочка выполнена сплошной, без отверстия в дне, в отличие от прототипа. Вместо отверстия дно оболочки подштамповано с наружной или внутренней стороны на диаметре, равном от 1/2 до 1/3 (Соотношение 1) наружного или внутреннего диаметра оболочки, толщина (высота) подштамповки соотносится с толщиной дна от 1/5 до 1/6 (Соотношение 2), при этом на подштампованной (утоненной) части дна имеются выполненные подштамповкой три или четыре луча под углом 120° или 90° друг к другу соответственно. Лучи направлены от периферии подштампованной части дна к центру и в сечении имеют форму равнобедренного треугольника с противолежащим углом 60÷90°, шириной основания 0,5 мм и глубиной, равной от 1/2 до 1/3 толщины подштампованной части дна оболочки.
[11]Расчетно-экспериментальными методами с использованием массы и силы УВС, объема внутренней полости капсюля, осциллографирования процесса срабатывания СВ с помощью электронной аппаратуры в манометрической бомбе и в модельной установке, имитирующей функционирование капсюля в составе охотничьего патрона, удалось определить давление, при котором происходит разрыв мембраны дна, временные параметры, а также момент страгивания пыжа-контейнера и давление, при котором это происходит.
[12]Результаты сравнительных экспериментальных исследований капсюлей-воспламенителей штатной конструкции с бумажным кружком (по патенту №2198376) и заявленной конструкции приведены в таб. №1, №2, №3.
[13]
[14]
[15]
[16]По результатам 9 серий испытаний приведенных в таблице 1 было найдено оптимальная конфигурация Соотношения 1 (от 1/2 до 1/3), Соотношения 2 (от 1/5 до 1/6) и количества лепестков (3-4 лепестка), обеспечивающих работоспособность и герметичность капсюля-воспламенителя.

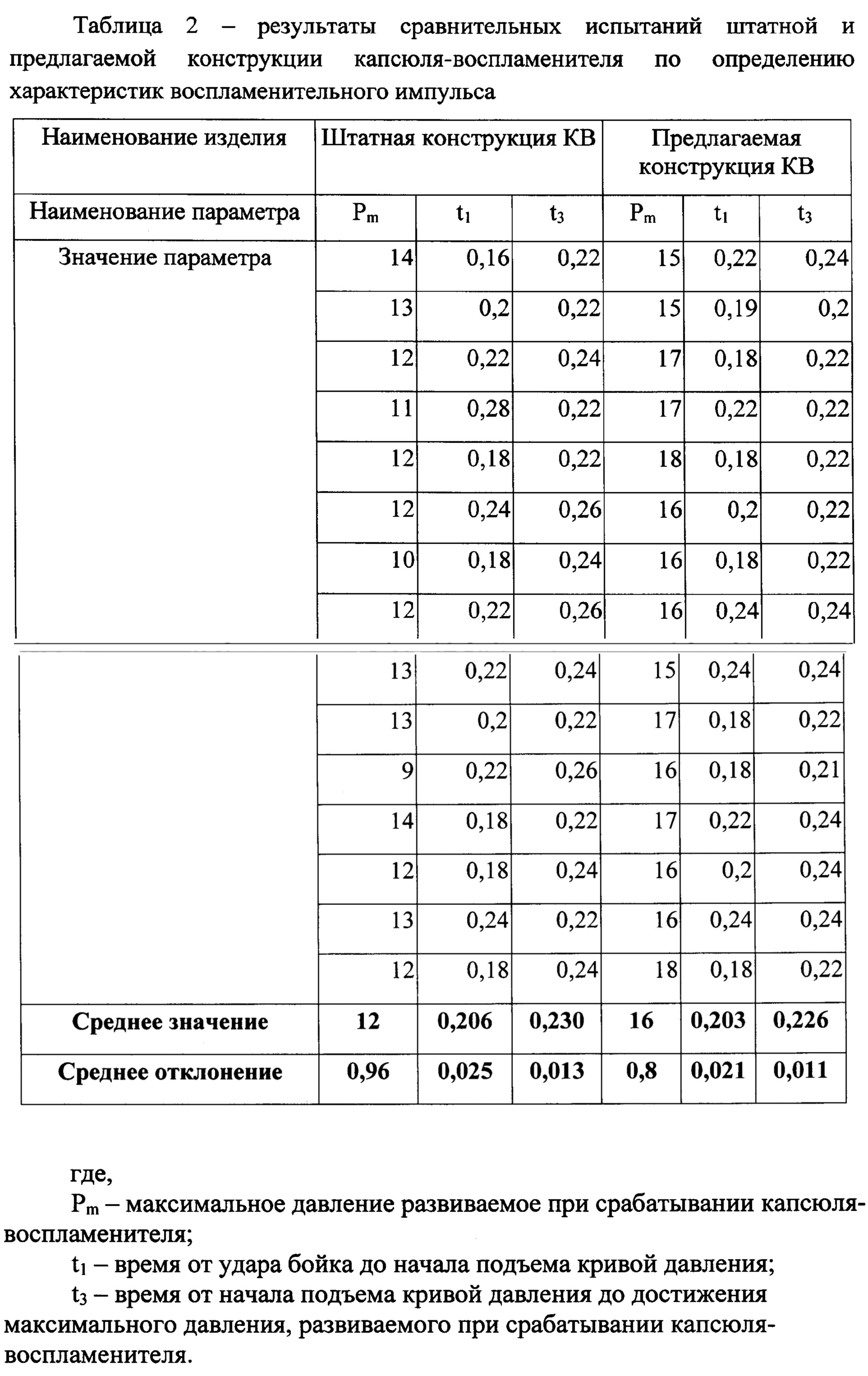

[17]Из таблицы 2 видно, что стабильность развиваемого давления в манометрической бомбе предлагаемой конструкции капсюля выше на 17%, а временных параметров на 15% по сравнению с прототипом.
[18]В таблице 3 приведены результаты испытаний в модельной установке, полностью имитирующие работу капсюля и охотничьего патрона. Одним из основных критериев, оцениваемых данными испытаниями, является величина давления страгивания пыжа, так как значение данного параметра характеризует полноту сгорания порохового заряда в полости гильзы (чем выше - тем больше пороха успевает сгореть в полости гильзы). Кроме того, из таблицы следует, что стабильность момента страгивания и сопутствующего ему давления в каморе (гильзе) увеличилась на 15% при капсюлировании гильзы СВ нового конструктивного решения по сравнению со штатной конструкцией капсюля.

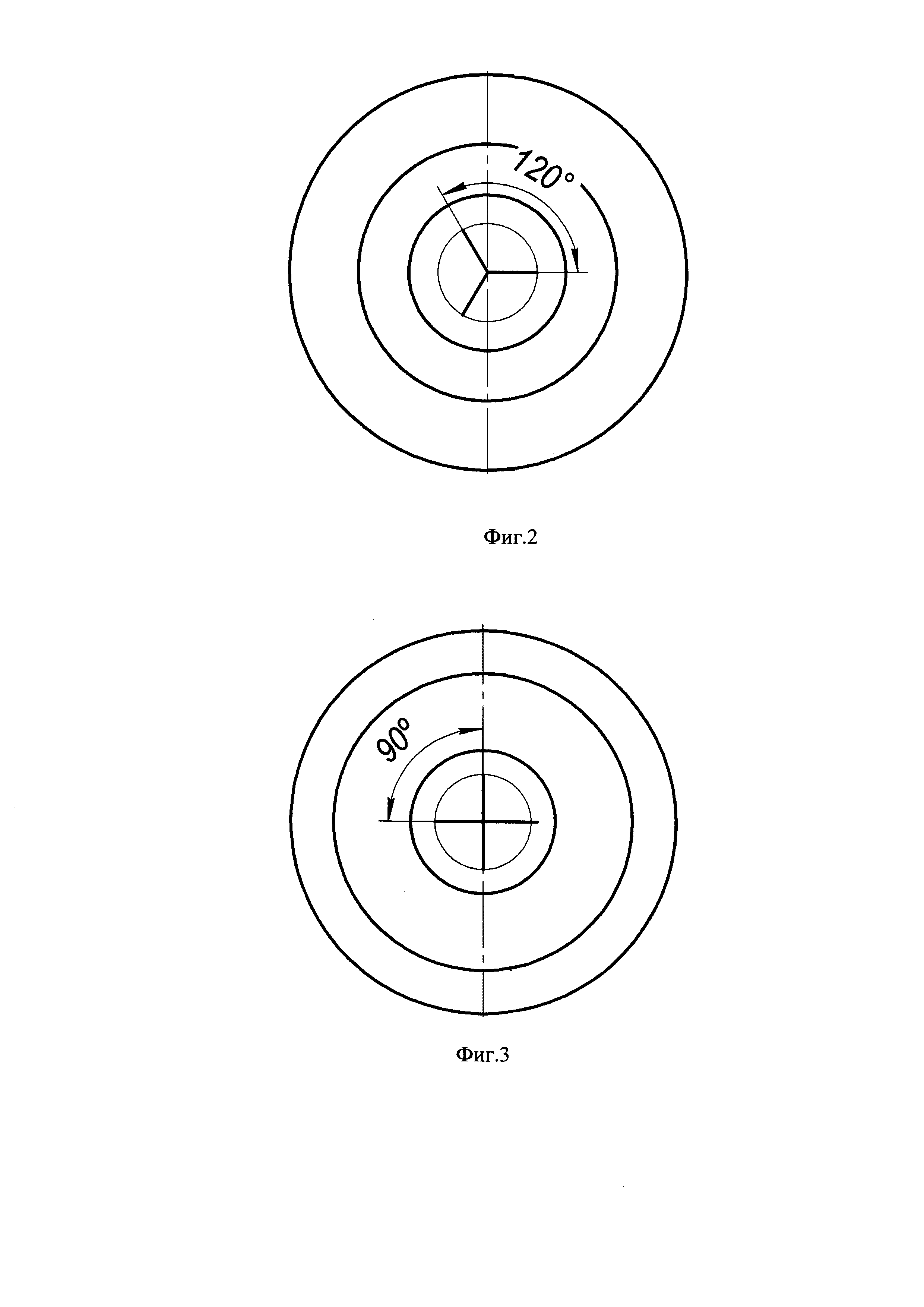

[19]Изображение предлагаемого капсюля-воспламенителя показано на фиг. 1. Он состоит из оболочки - 1, в которую вставлена наковаленка - 2 и колпачок, снаряженный УВС - 3. Дно оболочки выполнено сплошным без отверстия с подштпамповкой с наружной или внутренней стороны на диаметре, равном от 1/2 до 1/3 наружного или внутреннего диаметра, толщина (глубина) подштамповки соотносится с толщиной дна от 1/5 до 1/6. Кроме того, на подштампованной (утоненной) части дна проштамповываются три (Фиг. 2) или четыре (Фиг. 3) луча, идущие от периферии к центру под углом 120° или 90° друг к другу соответственно с глубиной утонения, равной от 1/2 до 1/3 толщины подштампованной части дна оболочки, сечение лучей имеет форму равнобедренного треугольника с основанием 0,5 мм и противолежащим углом от 60° до 90°. Бумажный кружок устранен из конструкции капсюля. Все приведенные соотношения установлены опытным путем.
