[1]Изобретение относится к сельскому хозяйству, в частности, к пчеловодству и предназначено для извлечения перги из перговых сотов до отдельных гранул и очистке их от восковых примесей.
[2]Известен также измельчитель перговых сотов[1], содержащий рабочую камеру с загрузочным и выгрузным окнами, внутри корпуса рабочей камеры, на вертикальном валу ротора поярусно и радиально расположены билы в виде стержней, при этом он дополнительно снабжен приставкой в виде выгрузного канала, верхний конец которого через решетку присоединен к выгрузному окну корпуса рабочей камеры, а нижний - снабжен шлюзовым затвором в виде крыльчатки, ось вращения которой смещена от осевой линии выгрузного канала. Кроме того, над загрузочным окном корпуса рабочей камеры установлена горловина с расположенной в ней заслонкой с противовесом.
[3]Недостатком данного измельчителя является то, что полученную после измельчения сотов воскоперговую массу требуется дополнительно с помощью сит разделять на гранулы перги и восковое сырье, что является неудобным и снижает эффективность процесса.
[4]Известен измельчитель перговых сотов[2], содержащий рабочую камеру с загрузочным и выгрузным окнами, при этом выгрузное окно снабжено приставкой, присоединенной через решетку к рабочей камере, внутри рабочей камеры на вертикальном валу ротора радиально расположены билы в виде стержней, к приставке присоединен патрубок воздуховода, связанный с пневмосистемой. Нижняя била в сечении выполнена в виде сегмента, хорда которого расположена параллельно плоскости дна рабочей камеры.
[5]Недостатком измельчителя является повреждение значительной части перги вследствие высоких оборотов ротора, что приводит к потерям перги при ее последующем отделении от восковых частиц, а также необходимостью проводить это разделение с использованием дополнительных сит.
[6]Известно устройство для извлечения перги из перговых сотов [3], содержащее рабочую камеру с загрузочным и выгрузным окнами, ротор в виде диска со штифтами, расположенными по логарифмической спирали, приставку в виде выгрузного канала, верхним концом через решетку, присоединенную к рабочей камере, патрубок воздухопровода с заслонкой, связанный с пневмосистемой и привод.
[7]Недостатком устройства является необходимость разделения полученной воскоперговой массы на фракции с помощью дополнительных сит или вручную, что невозможно выполнить качественно вследствие того, что восковая часть полученной смеси при температуре окружающей среды начинает «таять» и прилипает к извлеченным гранулам перги.
[8]Прототипом является устройство для извлечения перги [4], содержащее рабочую камеру с загрузочным и выгрузным окнами, ротор в виде диска со штифтами, расположенными по логарифмической спирали, приставку в виде выгрузного канала, верхним концом через решетку, присоединенную к рабочей камере, патрубок воздухопровода с заслонкой, связанный с пневмосистемой и привод, в нижней части приставки на подвесных пружинах установлен грохот с двумя ситами, с возможностью изменения их угла наклона, причем грохот получает привод от вибратора.
[9]Недостатком прототипа является то, что при продолжительной работе с охлажденными, замороженными кусками перговых сот, вследствие трения штифты нагреваются и восковая основа сот начинает таять и налипать на рабочие органы, что снижает качество работы.
[10]Целью изобретения является создание устройства для извлечения перги, конструктивные изменения которого позволяют устранить вышеописанные недостатки.
[11]Технический результат достигается тем, что в устройстве для извлечения перги, содержащем привод, рабочую камеру с загрузочным и выгрузным окнами, приставку в виде выгрузного канала, верхним концом через решетку, присоединенную к рабочей камере, в нижней части приставки на подвесных пружинах установлен грохот с двумя ситами, с возможностью изменения их угла наклона, привод грохота, ротор в виде перфорированного диска со штифтами, а на валу – лопасти осевого вентилятора. Задняя стенка корпуса рабочей камеры выполнена с радиальными продолговатыми отверстиями с регулируемыми задвижками. Рабочая камера разделена на две части сетчатой перегородкой, отверстия которой меньше диаметра гранул перги и содержит патрубок вывода легких примесей в виде частиц восковой основы.
[12]Отличительным признаком заявляемого устройства, обеспечивающим получение технического результата, является наличие пневматической системы в виде лопастей осевого вентилятора, перфорированного диска и патрубка для вывода легких примесей – частиц восковой основы. Во время работы вентилятор создаёт воздушный поток, который одновременно охлаждает штифты и выдувает с рабочей зоны легкие частицы восковой основы. Наличие данной системы позволяет решить две задачи: охлаждение штифтов и удаление с рабочей зоны легких частиц восковой основы, которые имеют свойство прилипать как рабочим органам, так и гранулам перги, что ухудшает качество получаемой продукции.

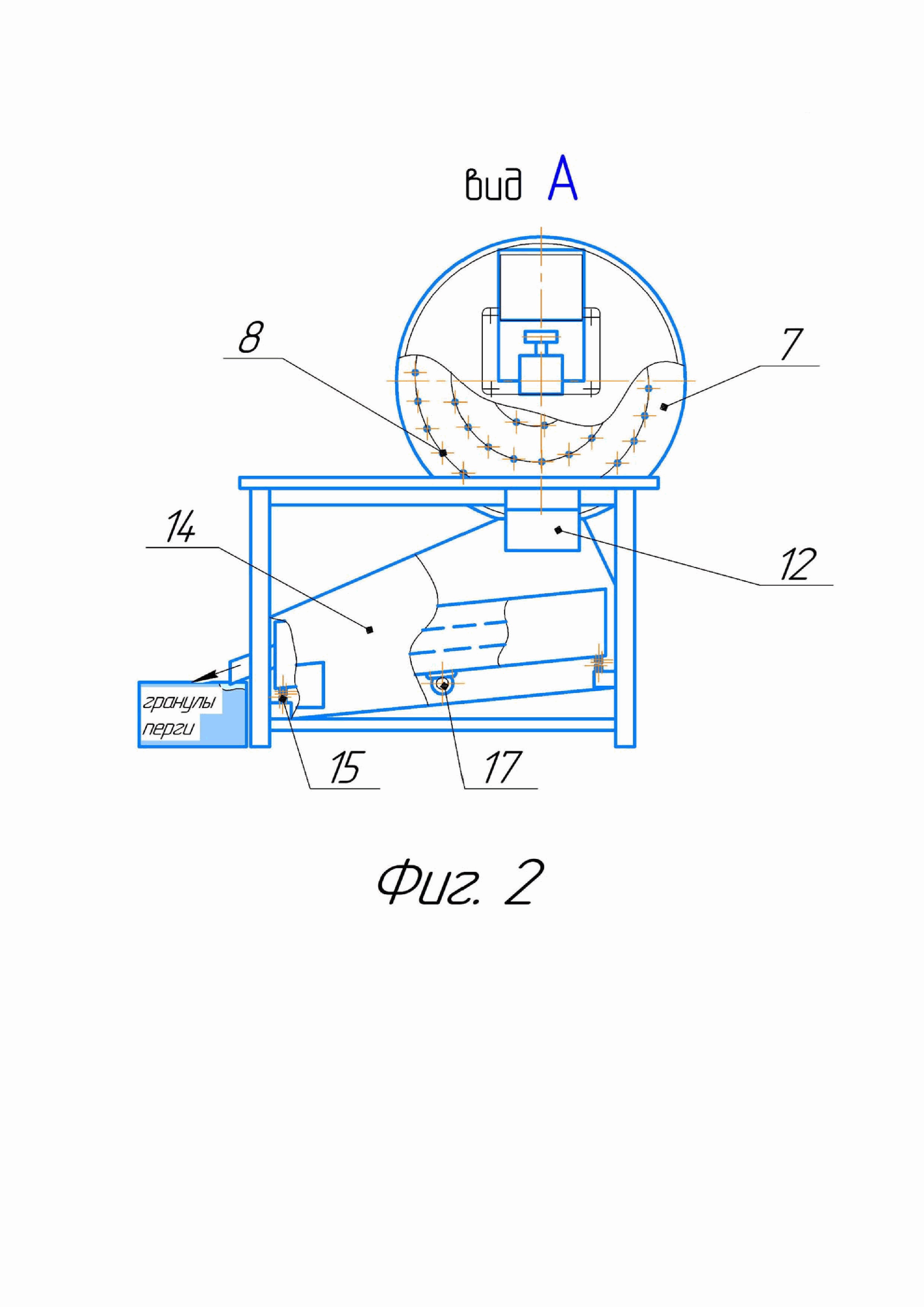

[13]Сущность изобретения поясняется схемами, показанными на фигурах 1 и 2. На фигуре 1 представлена схема устройства для извлечения перги. На фигуре 2 – вид А (с боку). Устройство содержит цилиндрическую рабочую камеру 1 с загрузочной горловиной 2, внутри которой установлена заслонка 3 с грузом-противовесом 4. Внутри рабочей камеры, на валу 5, связанного с электродвигателем 6 расположен перфорированный диск 7, с одной стороны которого установлены штифты 8, а на другом – лопасти 9 осевого вентилятора. Задняя стенка 10 корпуса рабочей камеры со стороны лопастей выполнена с радиальными продолговатыми отверстиями с регулируемыми задвижками, рабочая камера со стороны штифтов разделена на две части с сетчатой перегородкой 11, отверстия которой меньше диаметра гранул перги, и содержит патрубок 12 для вывода легких примесей в виде частиц восковой основы. К нижней поверхности рабочей камеры 1 у ее выгрузного окна, через съемное решето 13, присоединена приставка 14. В нижней части приставки 14 на подвесных пружинах 15 установлен грохот 16 с двумя ситами. Грохот получает привод от вибратора 17.
[14]Работа устройства осуществляется следующим образом. Подготовленные к измельчению куски перговых сотов кладут на заслонку 3 загрузочной горловины 2, при достижении определенного веса заслонка поворачивается и куски перговых сотов скатываются в рабочую камеру 1, где разрушается восковая основа сотов штифами 8, а заслонка 3 под действием груза-противовеса возвращается в исходное положение и препятствует выбрасыванию измельченного материала из рабочей камеры. В рабочей камере 1 под действием воздушного потока, создаваемого лопастями 9 осевого вентилятора, происходит отделение от воскоперговой смеси легких примесей, которые проходят через сетчатую перегородку 11 и удаляются через патрубок 12 для вывода легких примесей. Очищенная от легких примесей воскоперговая смесь, измельченная до размеров отверстий съемного решета 13, под действием центробежных и гравитационных сил проходит через отверстия съемного решета 13, и попадает на верхнее сито грохота 16, получающее колебательные движения от вибратора 17. На верхнем сите происходит выделение крупной фракции, частицы которой сходом выводятся из приставки. Смесь гранул перги с частицами мелкой фракции проходом через верхнее сито попадают на нижнее. Сходом с нижнего сита из приставки выводятся гранулы перги, а проходом – мелкая фракция.
[15]Применение предложенных конструктивных решений позволяет повысить эффективность работы устройства для извлечения перги за счет увеличения выхода цельных и чистых, качественных перговых гранул, снижения их повреждаемости в процессе извлечения и получения готового, очищенного от легких, крупных и мелких фракций воскоперговой смеси.
[16]Список использованной литературы:
[17]1. Патент РФ № 141008, МПК B02C 13/18. Измельчитель перговых сотов / В.Ф. Некрашевич, Р.А. Мамонов, С.В. Некрашевич, Т.В. Торженова, И.И. Трухин, К.В. Буренин. заявл. 28.01.2014, опубл. 27.05.2014, Бюл. № 15.
[18]2. Патент РФ № 152375, МПК A01K 59/00. Измельчитель перговых сотов / В.Ф. Некрашевич, С.В. Некрашевич, Т.В. Торженова, Р.А. Мамонов, К.В. Буренин. заявл. 16.12.2014, опубл. 27.05.2015, Бюл. № 15.
[19]3. Пат. 2715663 Российская Федерация, МПК A01K 59/00; B02C 13/02. Устройство для извлечения перги [Текст] / Халиуллин Д.Т., Дмитриев А.В., Зиганшин Б.Г., Хусаинов Р.Р., Хусаинов Р.А.; заявитель и патентообладатель ФГБОУ ВО Казанский ГАУ. - N 2019117443, заявл. 04.06.2019, опубл. 02.03.2020 Бюл. № 7. - 8 с.: ил.
[20]4. Патент № 2737247 C1 Российская Федерация, МПК A01K 59/00, B02C 13/24. Устройство для извлечения перги: № 2020118658 : заявл. 28.05.2020: опубл. 26.11.2020 / Д. Т. Халиуллин, А. В. Дмитриев, Б. Г. Зиганшин, Р. Р. Хусаинов; заявитель ФГБОУ ВО Казанский ГАУ.. Бюл. № 33. - 7 с.: ил.
