[1]Изобретение относится к страховочным устройствам и может использоваться в качестве индивидуальных средств защиты от падения людей, находящихся на высоте.
[2]Из уровня техники анкерное устройство индивидуальной защиты от падения при работе на высоте [патент RU 171935, E04G 21/32, опубл. 21.06.2017, Бюл. № 17], содержащее несущее основание и анкерное ушко для механического присоединения страховочных приспособлений, несущее основание представляет собой верхний анкер, с элементами крепления верхнего анкера не несущей конструкции, и нижний анкер с элементами крепления нижнего анкера на несущей конструкции вдоль общей вертикальной оси с верхним анкером, а страховочное приспособление выполнено в виде троса, верхний конец которого соединен с анкерным ушком, закрепленным на амортизаторе, установленном на верхнем конце металлической стойки, закрепленной на верхнем анкере и снабженной элементами крепления на несущей конструкции, а нижний конец размещен в элементе натяжения троса, закрепленного на нижнем конце нижнего анкера, а также держателя троса, выполненного с возможностью ограничения отклонения троса от вертикального положения, и ползунка, размещенного на тросе и выполненного с возможностью крепления к нему средства защиты пользователя.
[3]Недостатком данного технического решения является относительно узкие функциональные возможности по обеспечению надежной защиты от падения при перемещении объекта защиты (человека) по горизонтали.
[4]Также из уровня техники известна Быстроустанавливаемая горизонтальная гибкая анкерная линия «МОБИ-СТИЛ 10ПШ» (доступна для просмотра по ссылке https://krok.biz/sredstva-spaseniya/gorizontalnaya-gibkaya-ankernaya-liniya-mobi-stil-pr), выполненная в виде троса, несущего основания, содержащего два концевых (крайних) анкера, выполненных с возможностью крепления на несущей конструкции, анкерный пружинный амортизатор-натяжитель, через который один конец каната закреплен на соответствующем ему одном концевом анкере, анкерная линия содержит зажим анкерный клиновой связанный с канатом, также анкерная линия содержит предохранительный тросовый строп (тросовая двойная ветвь).
[5]Недостатком данного технического решения является относительно низкая плавность удлинения при падении человека с наличием динамического рывка при остановке падения.
[6]Наиболее близким техническим решением к заявленному является анкерное устройство индивидуальной защиты от падения при работе на высоте [патент RU 174803, E04G 21/32, опубл. 02.11.2017, Бюл. № 31], выполненное в виде троса, несущего основания, содержащего два концевых анкера, выполненных с возможностью крепления на несущей конструкции, амортизатора с элементом натяжения троса, через который один конец троса закреплен на соответствующем ему одном концевом анкере, элемента натяжения троса, через который другой конец троса закреплен на соответствующем ему другом концевом анкере, и ползунка, размещенного на тросе и содержащего ушко, которое выполнено с возможностью крепления к нему средства защиты пользователя, кроме этого введены промежуточные анкеры, размещенные по горизонтали с двумя концевыми анкерами и выполненные с возможностью крепления своего основания на несущей конструкции, при этом каждый из промежуточных анкеров содержит соединенный со своим основанием выступ, на котором размещен трубчатый загиб, выполненный с возможностью охвата троса, а ползунок содержит закрепленный на ушке охватывающий загиб, выполненный с возможностью охвата трубчатых загибов промежуточных анкеров и свободного прохождения выступов промежуточных анкеров через щель между концом загиба ползунка и его ушком при движении ползунка по тросу.
[7]Недостатком данного технического решения является относительно низкая плавность удлинения при падении человека с наличием динамического рывка при остановке падения.
[8]Задача, на решение которой направлено заявляемое изобретение, заключается в создании надежного анкерного устройства индивидуальной защиты человека от падения при работе на высоте, обладающего повышенной плавностью срабатывания, повышенной долговечностью и надежностью.
[9]Технический результат от использования заявляемого изобретения заключается в обеспечении плавности удлинения анкерного устройства с отсутствием рывков и низкими динамическими воздействиями на человека при падении.
[10]Дополнительный технический результат от использования заявляемого технического решения заключается в повышенной долговечности за счет возможности многоразового использования удлинителя, не имеющего в конструкции расходных материалов, и уменьшения времени восстановления работоспособного состояния линии после его срабатывания. Кроме того, повышена надежность, за счет отсутствия в конструкции удлинителя разрушаемых и деформируемых элементов, а также обеспечения постоянного значения усилия срабатывания удлинителя, за счет исключения человеческого фактора на этапе восстановления его работоспособного состояния.
[11]Задача решается, а указанный технический результат достигается тем, что анкерное устройство индивидуальной защиты от падения при работе на высоте, содержащая страховочное устройство, выполненное в виде троса, несущего основания, содержащего два концевых анкера, выполненных с возможностью крепления на несущей конструкции, амортизатор, через который один конец троса закреплен на соответствующем ему одном концевом анкере, отличающаяся тем, что дополнительно содержит удлиняющее устройство, включающее корпус, сопряженный со щеками и установленными в нем осями, между которыми огибая их, протянут технический трос, прижимаемый фиксатором, за счет усилия пружины к одной из осей, сопряженным с пластиной перемещающейся по направляющим, при этом в отверстие фиксатора вставлена омегообразная серьга, соединенная со страховочным приспособлением
[12]Сущность заявляемого изобретения поясняется графическим материалом:
[13]Фиг. 1 - Анкерное устройство индивидуальной защиты от падения при работе на высоте (вид сверху);
[14]Фиг. 2 - Анкерное устройство индивидуальной защиты от падения при работе на высоте (вид спереди);

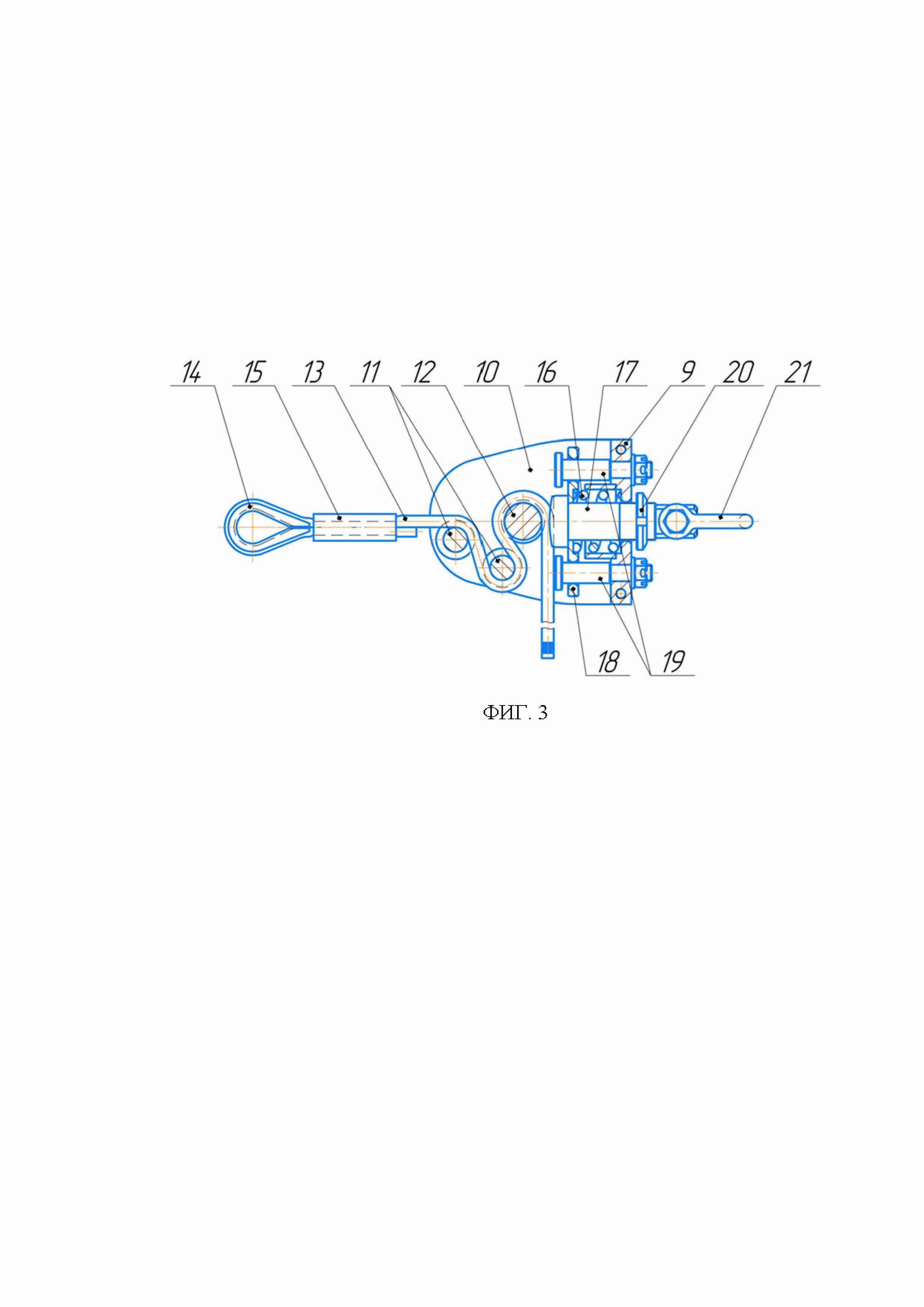

[15]Фиг. 3 - Анкерное устройство индивидуальной защиты от падения при работе на высоте (Удлинитель);
[16]Фиг. 4 - Анкерное устройство индивидуальной защиты от падения при работе на высоте (Схема работы).
[17]Заявляемое анкерное устройство индивидуальной защиты от падения при работе на высоте является анкерным устройством класса C согласно ГОСТ EN 795-2019 и предназначена для использования в системах обеспечения безопасности при перемещении объекта защиты (человека) по горизонтали от падения с высоты – страховочной системе, удерживающей системе, спасательной системе.
[18]Анкерное устройство индивидуальной защиты от падения при работе на высоте состоит из горизонтального стального троса 2, набора промежуточных анкеров 3 и концевых анкеров 1, проставочной трубки 5, мобильной точки крепления 4, амортизатора 6, удлинителя 7 и страховочного троса 8.
[19]Анкерное устройство индивидуальной защиты от падения при работе на высоте представляет собой стальной трос 2 горизонтально натянутый между двух концевых анкеров 1. Между одним из концов троса 2 и концевым анкером 1 размещены амортизатор 6, удлинитель 7 и трос страховочный 8.
[20]Возможная длина одного пролета составляет не менее 3 метров и не более 12 метров, что достигается установкой промежуточного(ых) анкера(ов) 3 на соответствующих местах здания или сооружения.
[21]При необходимости, для создания поворота в анкерном устройстве индивидуальной защиты от падения при работе на высоте используется трубка проставочная 5, образующая угол 90°, которая устанавливается между промежуточными анкерами 3.
[22]На тросе 2 анкерного устройства индивидуальной защиты от падения при работе на высоте расположены мобильные точки крепления 4, предназначенные для соединения объекта(ов) защиты (человека) с тросом 2 анкерного устройства и страховки от падения с высоты на всем протяжении работ.
[23]Анкерное устройство индивидуальной защиты от падения при работе на высоте допускает одновременную работу до 5 объектов защиты при общей длине до 200 м.
[24]Удлинитель (фиг. 3) представляет собой корпус 9 сопряженный со щеками 10, между которыми, огибая оси 11 и ось 12, протянут трос технический 13, в составе которого присутствует петля образованная вокруг коуша 14 и опрессованная втулкой 15. Трос технический 13 за счет усилия пружины 16 прижимается к оси 12 фиксатором 17 сопряженным с пластиной 18, которая перемещается по направляющим 19. Гайка 20 предназначена для сжатия пружины 16 с целью перезапасовки троса технического 13 после срабатывания удлинителя. В отверстие (не показано) фиксатора 17 вставлена серьга омегообразная 21.
[25]Удлинитель предназначен для увеличения угла провиса анкерного устройства индивидуальной защиты от падения при работе на высоте вследствие плавного вытягивания троса технического 13, с целью снижения предельной рабочей нагрузки на элементы анкерной линии, а также для снижения отрицательного динамического воздействия на объект защиты при его падении.
[26]Индикатором срабатывания удлинителя, а, следовательно, и всего анкерного устройства индивидуальной защиты от падения при работе на высоте, служит степень вытягивания троса технического 13.
[27]Принцип работы анкерного устройства индивидуальной защиты от падения при работе на высоте заключается в следующем.
[28]Объект защиты цепляется защитной привязью (не показана на фигурах) к мобильной точке крепления 4, которая неразрывно соединена с тросом 2 анкерного устройства и обеспечивает с ним связь на всем участке работ.
[29]В случае падения объекта защиты трос 2 анкерного устройства, натягиваясь под действием веса упавшего объекта защиты, через серьгу 21, тянет фиксатор 17, который сжимает пружину 16 и уменьшает давление на трос технический 13, что приводит к уменьшению сил трения между тросом техническим 13 и осями 11 и 12, при этом трос 2 через фиксатор 17 и сжатую пружину 16 увлекает за собой корпус 9 с осями 11 и 12, что в свою очередь приводит к плавному вытягиванию из удлинителя троса технического 13. Вытягивание троса технического 13 происходит до момента натяжения троса страховочного 8.
[30]В результате срабатывания удлинителя увеличивается длина L между петлей троса технического 13 и омегообразной серьгой 21, вследствие чего происходит увеличение угла провиса α троса 2 в пролете, в котором произошло падение объекта защиты.
[31]Чем больше угол провиса α троса 2, тем меньше усилие его натяжения, и при падении объекта защиты на него воздействуют меньшие нагрузки. Вследствие этого создание провиса троса 2 анкерного устройства при падении объекта защиты обеспечивает снижение величины его натяжения, и, следовательно, уменьшаются предельные рабочие нагрузки на элементы анкерного устройства (фиг. 4).
[32]Постоянная сила трения, возникающая между тросом техническим 13 и осями 11 и 12, воздействует на трос технический 13 и обеспечивает плавность его вытягивания на всем этапе срабатывания удлинителя при падении объекта защиты. Вследствие плавного срабатывания удлинителя, удлинение анкерного устройства также производится в плавном режиме, что обеспечивает снижение отрицательного динамического воздействия на объект защиты при его падении.
[33]Пружина 16 с постоянным усилием воздействует на фиксатор 17, который прижимает трос технический 13 к оси 12, вследствие этого, под действием веса упавшего объекта защиты, обеспечивается постоянное значение усилия срабатывания удлинителя за счет сжатия пружины 16 фиксатором 17 и уменьшения давление на трос технический 13 с его последующим вытягиванием. В результате использования в конструкции удлинителя пружины 16 отсутствует необходимость регулировки силовых характеристик, влияющих на момент срабатывания удлинителя.
[34]Восстановление удлинителя до работоспособного состояния после срабатывания производится затягиванием гайки 20, вследствие чего фиксатор 17 сжимает пружину 16 и прекращает свое давление на трос технический 13. Далее производится перезапасовка троса технического 13 в рабочее положение и последующее ослабление гайки 20 до момента прекращения её контакта с корпусом 9.
[35]Заявляемое техническое решение прошло всесторонние испытания и сертификацию. По результатам сертификационных испытаний получен сертификат соответствия ТР ТС 019/2011 на серийный выпуск линии анкерной гибкой горизонтальной ЛА1. В настоящее время анкерное устройство находится на этапе серийного производства.
