[1]Изобретение относится к детали или конструкции, используемой в быту, в частности, к кронштейну для фиксации на оконной раме, предназначенному для подвешивания на рамке различных предметов домашнего обихода, изделий, принадлежностей, в частности, полок, поддонов, корзин, цветочных горшков, лотков для хранения овощей и фруктов, а также белья для сушки.
[2]Из уровня техники известно множество различных кронштейнов и держателей, например:
[3]- для сушки белья (см. патент РФ № 2749688 на изобретение, патент РФ № 15103 на полезную модель);
[4]- для крепления навесных панелей снаружи зданий (см. патенты РФ №№ 69115, 91354, 93845, 218899 на полезные модели);
[5]- для крепления карнизов для штор (см. патенты РФ №№ 87334, 211382 на полезные модели).
[6]Известные технические решения имеют иное назначение и конструкцию.
[7]Целью заявленного изобретения является создание простого в изготовлении и эксплуатации универсального кронштейна с легкосъемным креплением, обладающего небольшими весом и размерами, позволяющего подвешивать на заранее подготовленную рамку различные по размерам и форме предметы домашнего обихода, изделия, принадлежности, а также белья для сушки.
[8]Техническими результатами заявленного изобретения являются:
[9]- обеспечение возможности выдерживать вертикальные нагрузки при подвешивании различных по размеру и форме предметов домашнего обихода, изделий, принадлежностей, а также белья для сушки;
[10]- обеспечение жесткости и прочности конструкции к вертикальным нагрузкам;
[11]- возможность быстро изменять и регулировать высоту установки кронштейна на оконной раме;
[12]- легкость и быстрота ручной установки и снятия кронштейна без каких-либо вспомогательных инструментов;
[13]- обеспечение надежной и устойчивой фиксации на вертикальной плоскости за счет противоскользящей прилегающей поверхности и механизма крепления;
[14]- универсальность использования (кронштейн можно использовать для различных оконных рам).
[15]Технические результаты достигаются тем, что кронштейн оконный хозяйственный представляет собой объемную цельную деталь (конструкцию) в форме прямоугольного треугольника в профиле - уголка с ребрами жесткости и прижимным механизмом для фиксации уголка на оконной раме, имеющего вертикальную противоскользящую грань - опору для удержания на оконной раме, верхнюю горизонтальную грань, перпендикулярную вертикальной противоскользящей грани, с продольным открытым пазом под установку и фиксацию металлической рамки для подвешивания предметов домашнего обихода, изделий, принадлежностей, а также белья для сушки, при этом в концевой (торцевой) части продольного открытого паза, ближней к вертикальной противоскользящей грани, и перпендикулярно продольному открытому пазу, на одной из боковых граней имеется выступ со сквозным отверстием, а на противоположной боковой грани имеется открытый паз для продевания под углом 90 градусов прутка металлической рамки и установки и фиксации в продольном открытом пазе верхней горизонтальной грани, образуя горизонтальное нагружаемое плечо.
[16]Признаки и сущность заявленного изобретения поясняются в последующем детальном описании, иллюстрируемом чертежами (см. фигуры 1 - 5), где показано следующее.

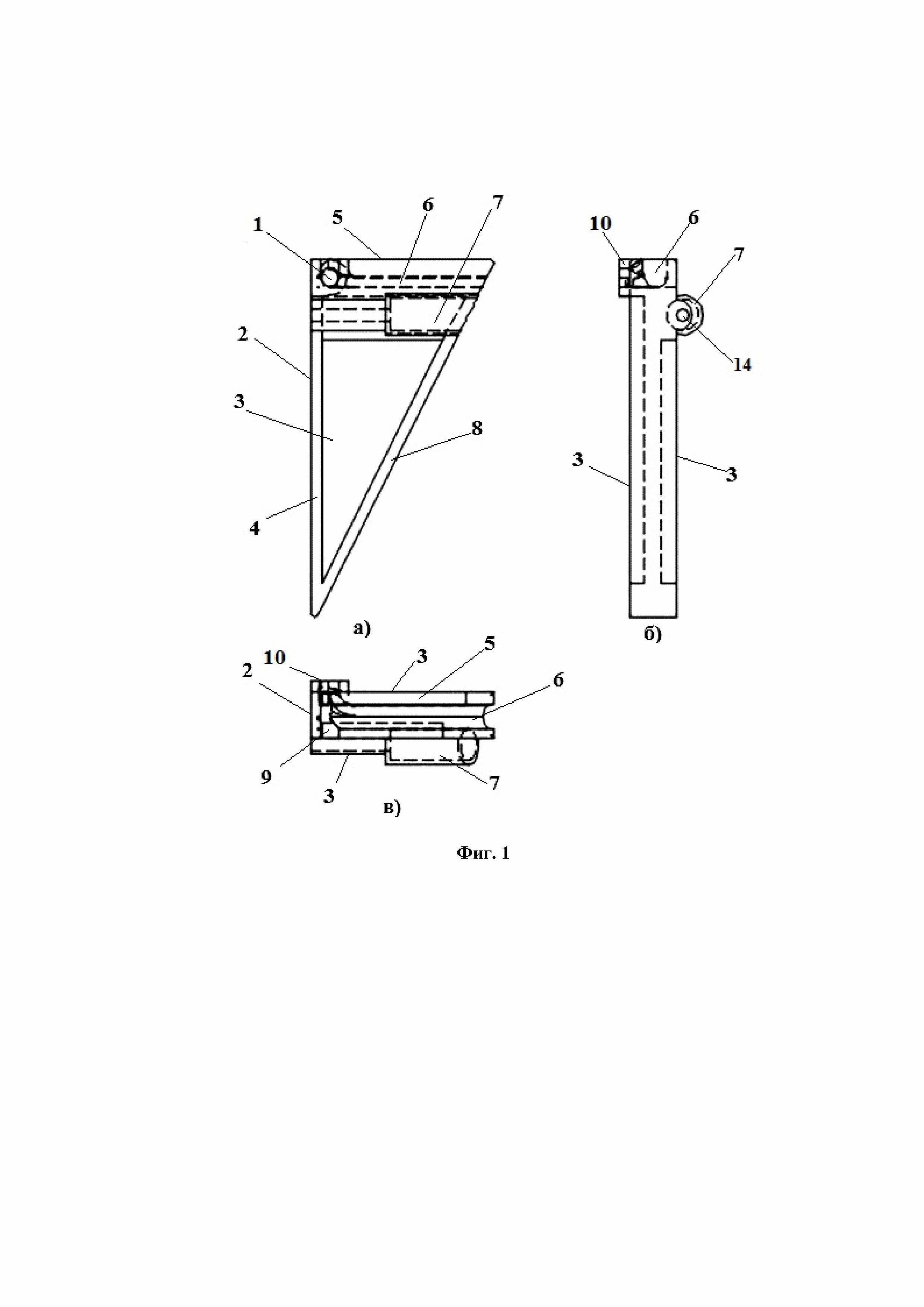

[17]На фиг. 1а - конструкция кронштейна (вид сбоку).
[18]На фиг. 1б - конструкция кронштейна (вид со стороны вертикальной противоскользящей грани).
[19]На фиг. 1в - конструкция кронштейна (вид сверху).
[20]На фиг. 2 - объемное представление конструкции кронштейна .

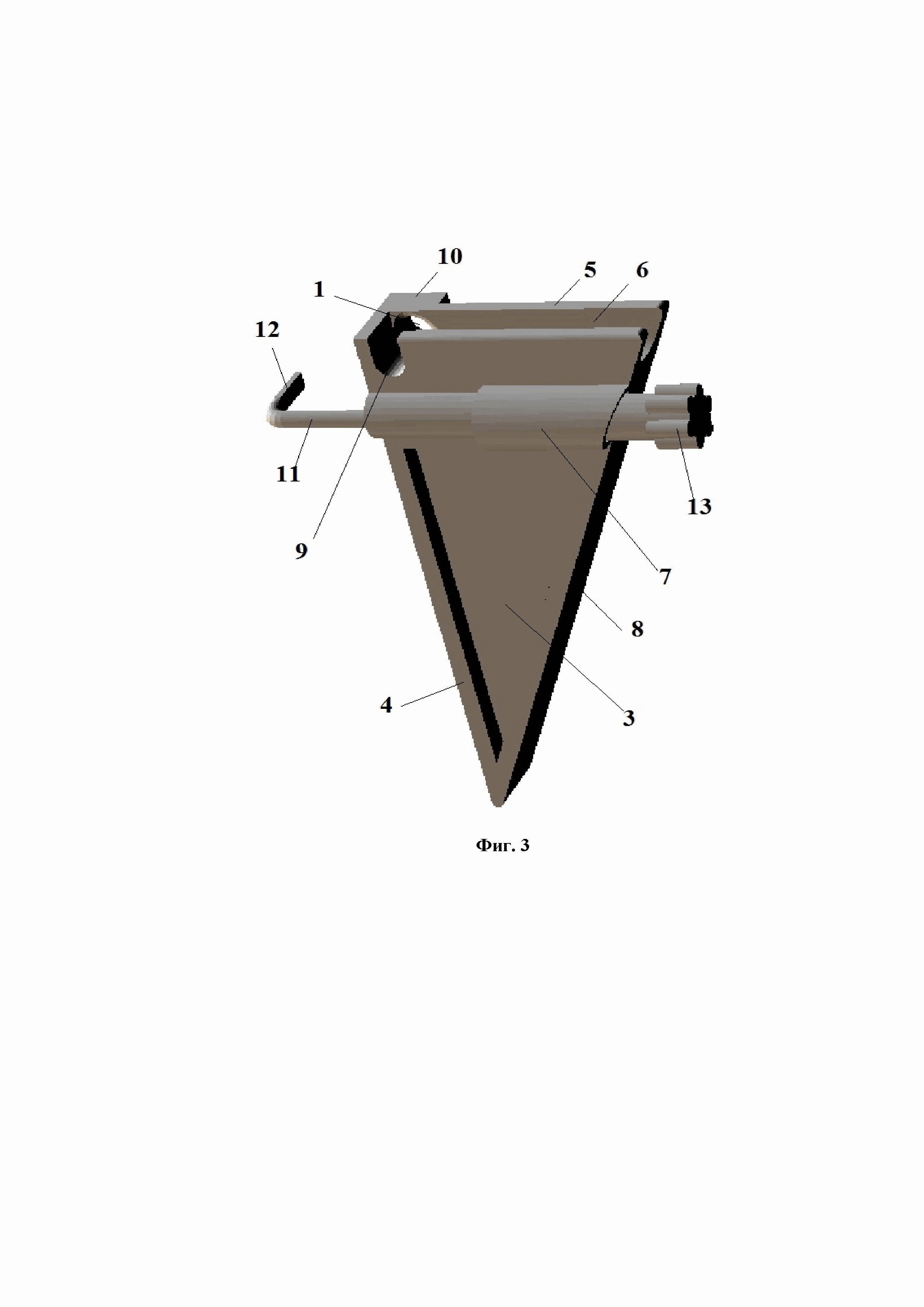

[21]На фиг. 3 - объемное изображение конструкции кронштейна.

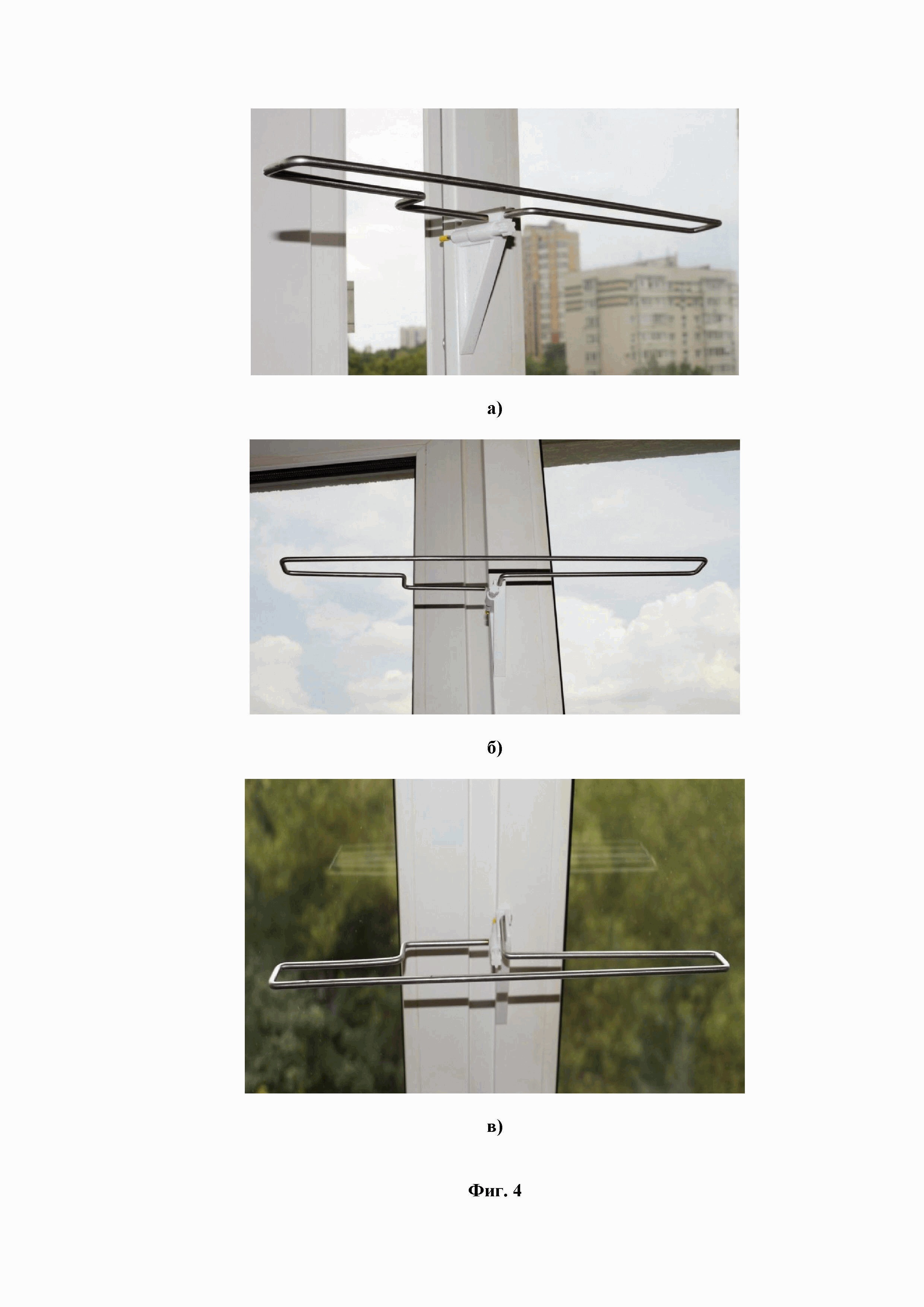

[22]На фиг. 4 - изображения варианта установки (фиксации) кронштейна с одной стороны оконной рамы.

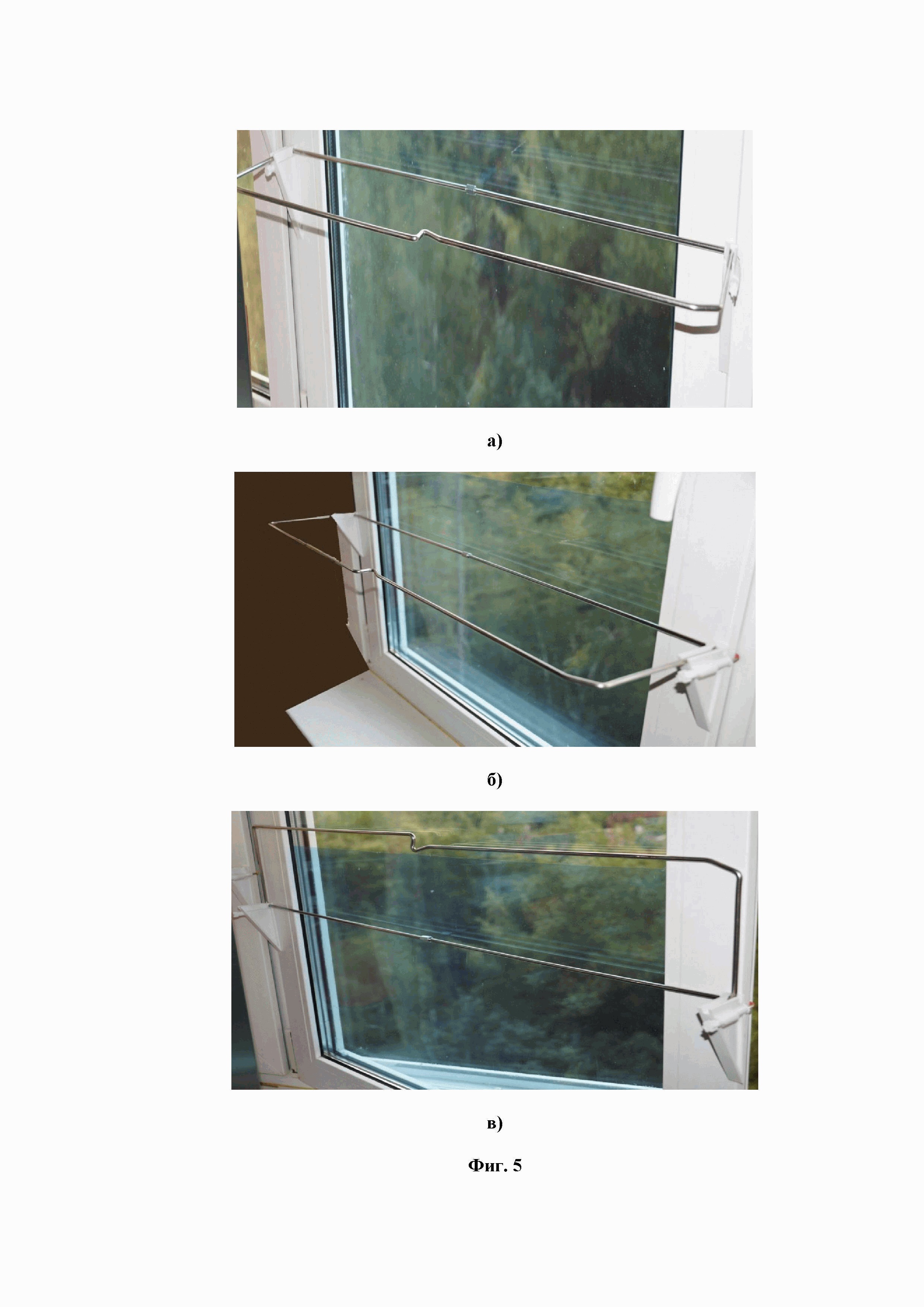

[23]На фиг. 5 - изображения варианта установки (фиксации) кронштейна с противоположных сторон оконной рамы.
[24]На фигурах 1 - 3 обозначено следующее:
[25]1 - сквозное отверстие в выступе боковой грани для удержания прутка рамки;
[26]2 - вертикальная противоскользящая грань;
[27]3 - боковая грань (сторона, поверхность);
[29]5 - верхняя горизонтальная грань (сторона, поверхность);
[30]6 - продольный открытый паз на верхней горизонтальной грани;
[32]8 - откос (наклонная грань);
[33]9 - открытый паз в боковой грани;
[35]11 - Г-образный винт;
[36]12 - прижимная лапка - зацеп;
[37]13 - цилиндрическая ручка;
[38]14 - сквозное продольное отверстие бобышки под установку Г-образного винта.
[39]Кронштейн оконный хозяйственный (см. фиг. 1 - 3), выполненный в форме прямоугольного треугольника в профиле - уголка, устанавливают парой и фиксируют своей вертикальной гранью - опорой (2) на вертикальной плоскости, с противоположных сторон оконной рамы, посредством прижимного механизма (средства), например, Г - образного винта (11) с цилиндрической ручкой (13) на одном конце и прижимной лапкой (12) - зацепом за оконную раму на другом. Ручка (13) накручивается на Г - образный винт (11). Г - образный винт (11) продевается (устанавливается) в продольное сквозное отверстие (14) бобышки (7) с одной из боковых граней (3) кронштейна. Бобышка (7) представляет собой цилиндрическое продольное утолщение (выступ) со стороны одной из боковых граней (сторон) (3) кронштейна, перпендикулярное вертикальной противоскользящей грани (2), с посадочным сквозным отверстием (14) под Г-образный винт (11). На верхней горизонтальной грани (5), перпендикулярной противоскользящей вертикальной грани - опоре (2), выполнен открытый продольный паз (6) под установку и фиксацию металлической рамки, на которую могут подвешиваться различные предметы домашнего обихода, изделия, принадлежности, в частности, полки, поддоны, корзины, цветочные горшки, лотки для хранения овощей и фруктов, а также белье для сушки. В торцевой (концевой) области верхней горизонтальной грани (5), перпендикулярной вертикальной противоскользящей грани - опоре (2), перпендикулярно продольному открытому пазу (6), с одной из боковых граней (сторон) (3) выполнен выступ (10) со сквозным отверстием (1). А на другой противоположной боковой грани (стороне) (3) открытый паз (9), для продевания, согнутого под углом 90 градусов, прутка металлической рамки и далее установки и фиксации в продольном открытом пазе (6) на верхней горизонтальной грани (5), образуя горизонтальное нагружаемое плечо. Угловой выступ (10) со сквозным отверстием (1) является продолжением части вертикального грани - опоры (2) и обеспечивает дополнительную жесткость и устойчивость конструкции кронштейна при креплении (фиксации) на оконной раме. Устанавливаемая в продольном открытом пазу (6) через сквозное отверстие (1) выступа (10) и открытый паз (9) на боковой грани (3) заранее подготовленная и изогнутая металлическая рамка может иметь произвольную форму и размеры в зависимости от подвешиваемых на неё предметов домашнего обихода, изделий, принадлежностей, а также в зависимости от размеров оконной рамы. Вертикальная противоскользящая грань - опора (2) имеет вертикальные продольные рёбра жесткости (4), обеспечивающие дополнительную жесткость и прочность конструкции кронштейна, предотвращая возможную его деформацию от вертикальных нагрузок, не влияя при этом на вес кронштейна.
[40]Кронштейн может устанавливаться как с двух противоположных вертикальных сторон оконной рамы (см. фиг. 5), так и только с одной вертикальной стороны оконной рамы (см. фиг. 4).
[41]Использование прижимного механизма (средства) в виде Г-образного винта (11) с ручкой (13) и лапкой (12) позволяет изменять и регулировать высоту установки (фиксации) кронштейна к оконной раме.
[42]Использование прижимного механизма (11) позволяет легко и быстро устанавливать и фиксировать кронштейн в нужном месте оконной рамы без использования вспомогательных инструментов. Также не требуется проводить, например, сверление отверстий в оконной раме под установку и крепление кронштейна, что портит внешний вид оконной рамы.
[43]Вертикальная грань - опора (2) уголка имеет противоскользящую поверхность для более надежного и устойчивого удержания кронштена на оконной раме.
[44]Выполнение кронштейна в форме прямоугольного треугольника в профиле обеспечивает плотное прилегание противоскользящей поверхности вертикальной грани (2) к оконной раме и уменьшает риск излома в перегруженных местах.
[45]Кронштейн выполнен из пластика. Возможны варианты выполнения кронштейна из другого материала, например, алюминия или стали.
[46]Заявленный кронштейн имеет небольшие размеры и форму, что придает ему эстетические особенности и привлекательный внешний вид. Кронштейн прост в изготовлении и установке.
[47]В частном варианте выполнения, кронштейн и его части (элементы) имеют следующие размеры:
[48]- высота (вертикальной грани) 100 мм;
[49]- ширина (боковых граней) 50 мм;
[50]- толщина без выступа 10 мм;
[51]- диаметр отверстия под рамку 5,1 мм;
[52]- Г-образный винт М3;
[53]- диаметр ручки под винт 8 мм.
[54]Использование заявленного кронштейна позволяет разгрузить подоконник (освободить пространство подоконника). Пользователь может свободно открывать окно, проводить уборку и мытье подоконного пространства.
[55]Несмотря на то, что заявленный кронштейн показан и описан со ссылкой на определенные предпочтительные варианты осуществления и реализации, специалистам в данной области техники будет понятно, что различные изменения по форме и содержанию могут быть сделаны в нем без отклонения от сущности и объема изобретения, которые определены прилагаемой формулой с учетом описания и чертежей.
