[1] Область техники, к которой относится изобретение
[2] Группа изобретений относится к изделиям для ухода за животными, преимущественно за котами и кошками, и предназначена для заточки когтей и как дом для животных.
[3] Известна когтеточка для кошек (Патент RU 2646628 опубл. 06.03.2018), состоящая из блока для заточки когтей, выполненного из вертикально расположенных гофрокартоновых полос, размещенного внутри упаковочной коробки, выполненной в виде короба-трансформера.
[4] Недостатком когтеточки является низкая устойчивость за счет ее легкости.
[5] Известен складной дом для кошек (патент CN 217564506 опубл. 14.10.2022), сквозной корпус которого выполнен из картона.
[6] Недостатком технического решения является невысокая надежность, обусловленная соединением стенок из полотна картона по сгибам.
[7] Известна когтеточка-тоннель (https://www.petshop.ru/catalog/ cats/kogti/all/scratching-post-tunnel-cat-happy/), которая представляет собой сквозной цельный корпус из гофрокартона.
[8] Основным недостатком устройства является трудоемкость изготовления за счет склеивания каждого слоя и большой расход материала.
[9] Техническая задача предложенной группы изобретений направлена на разработку когтеточки - тоннеля, которая обладает высокой устойчивостью и прочностью при использовании.
[10]Технический результат от реализации предложенной группы изобретений заключается в упрощении способа изготовления при сохранении надежности конструкции.
[11] Для решения технической задачи и достижения указанного технического результата в первом объекте настоящего изобретения предложена когтеточка - тоннель, включающая сквозной корпус, нижнее и верхнее основания, выполненные из гофрокартонных полос, в которой боковые стенки корпуса соединены горизонтально ориентированными нижними и верхними соединительными элементами, на которых установлены нижнее и верхнее основания, выполненные в виде идентичных блоков из гофрокартонных полос, зафиксированных вертикально ориентированными соединительными элементами, в боковых стенках корпуса выполнены параллельно боковой грани на одинаковом расстоянии прямоугольные разомкнутые и фиксирующие прорези одинаковой ширины для фиксации вышеупомянутых соединительных элементов, причем нижние соединительные элементы вставлены в четные разомкнутые и фиксирующие прорези, расположенные над ними, верхние соединительные элементы вставлены в четные разомкнутые прорези, нижнее и верхнее основания зафиксированы боковыми соединительными элементами, образующими ребра жесткости, и установленными с внешней стороны боковых стенок в нечетные разомкнутые и фиксирующие прорези.
[12] Особенность когтеточки – тоннеля по первому объекту настоящего изобретения состоит в том, что нижние соединительные элементы выполнены П-образной формой.
[13] Другая особенность когтеточки - тоннеля по первому объекту настоящего изобретения состоит в том, что верхние соединительные элементы с одной стороны имеет дугообразную форму.
[14] Для решения той же технической задачи и достижения того же технического результата во втором объекте настоящего изобретения предложен способ соединения элементов когтеточки - тоннеля, в котором: горизонтально ориентированные нижние соединительные элементы вставляют в соизмеримые по размерам четные прямоугольные разомкнутые прорези и фиксирующие прорези, расположенные над разомкнутыми прорезями, выполненными в нижней части боковых стенок, на установленные нижние соединительные элементы укладывают нижнее основание корпуса, далее горизонтально ориентированные верхние соединительные элементы вставляют в соизмеримые по размерам четные разомкнутые прорези, на установленные верхние соединительные элементы укладывают верхнее основание, основания фиксируют боковыми соединительными элементами, образующими ребра жесткости, вставленными с внешней стороны боковых стенок в соизмеримые по размерам нечетные прорези и фиксирующие прорези.
[15] Изобретение поясняется чертежами

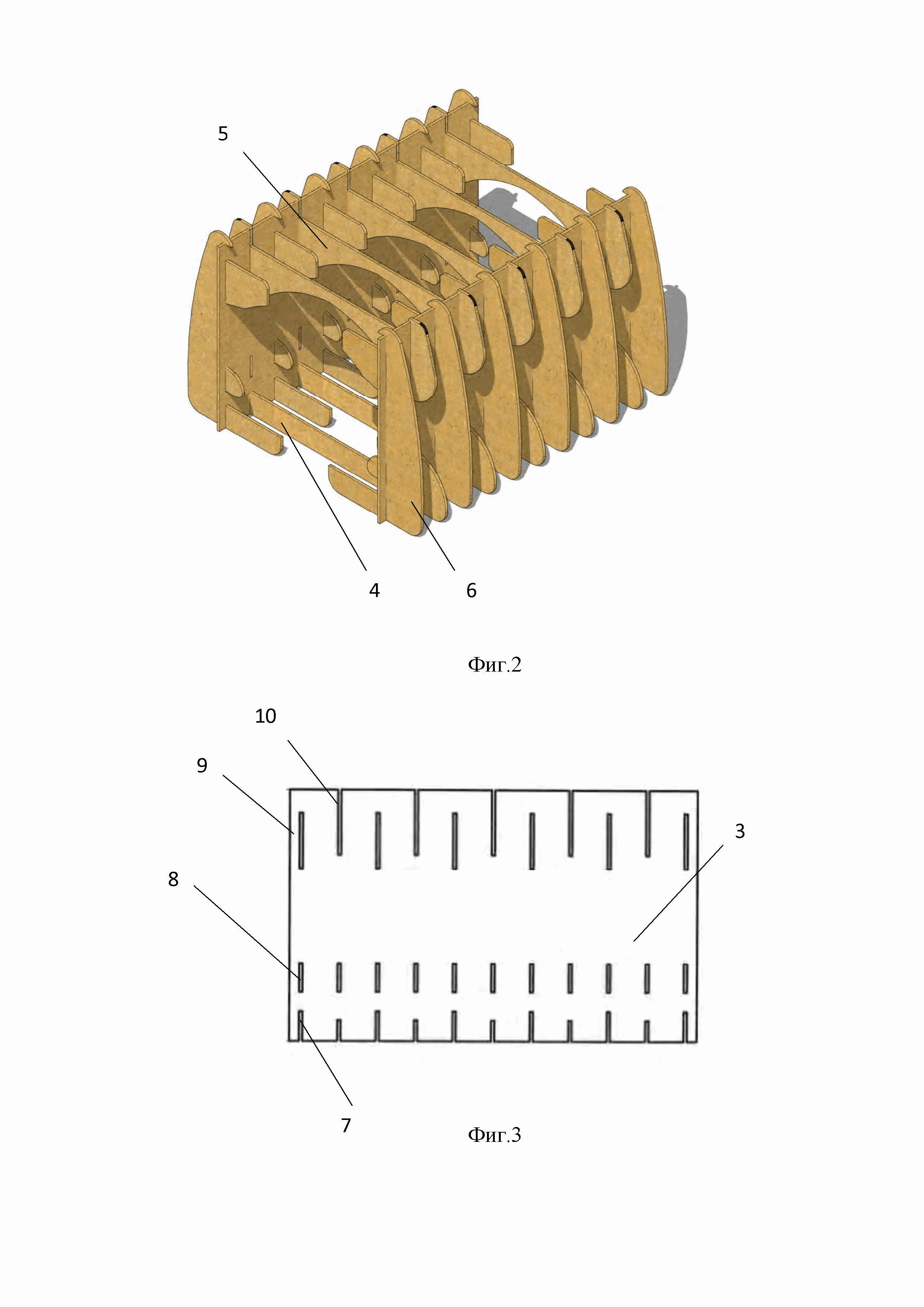

[16] На фиг.1 представлен общий вид когтеточки-тоннеля, на фиг.2 представлен каркас корпуса с ребрами жесткости, на фиг.3 - боковая стенка когтеточки-тоннеля, на фиг.4 - нижний соединительный элемент, на фиг.5 – верхний соединительный элемент, на фиг. 6 – боковой соединительный элемент.
[17] Осуществление изобретения
[18] Когтеточка-тоннель выполнена в виде сквозного корпуса, включающего нижнее и верхнее основания 1 и 2, выполненные в виде прямоугольных блоков для заточки когтей из гофрокартонных полос, боковые стенки 3. Боковые стенки 3, нижние и верхние элементы 4, 5 образуют каркас корпуса. Боковые соединительные элементы 6 фиксируют нижнее и верхнее основания 1 и 2, образуя ребра жесткости. В боковых стенках 3 для соединения с нижним и верхним основаниями 1 и 2 выполнены параллельно боковой грани на одинаковом расстоянии прямоугольные разомкнутые прорези 7, 10 и фиксирующие прорези 8 и 9 одинаковой ширины. В нижней части боковой стенки 3 фиксирующие прорези 8 расположены над разомкнутыми прорезями 7. В верхней части боковой стенки 3 фиксирующие прорези 9 расположены между разомкнутыми прорезями 10.
[19] Пример осуществления
[20] Приведенный ниже пример иллюстрирует вариант заявленного изобретения, но не ограничивает его.
[21] В четные прямоугольные разомкнутые прорези 7 и фиксирующие прорези 8, выполненные в нижней части обеих боковых стенок 3, вставляют пять соизмеримых по размерам горизонтально ориентированных П- образных нижних соединительных элементов 4, на которые устанавливают прямоугольное нижнее основание 1. Далее в четные прямоугольные разомкнутые прорези 10, выполненные в верхней части боковых стенок 5, вставляют пять соизмеримых по размерам горизонтально ориентированных верхних соединительных элементов 5, имеющих с одной стороны дугообразную форму. На верхнюю плоскую поверхность соединительных элементов 4 и 5 устанавливают соответственно нижнее и верхнее основания 1 и 2, которые фиксируют боковыми соединительными элементами 6, образующими ребра жесткости. Для фиксации основания 1 и 2 в нечетные разомкнутые прорези 7, фиксирующие нечетные прорези 8 и прорези 9 вставляют двенадцать соизмеримых по размерам вертикально ориентированных боковых соединительных элементов 6.
[22] Соединение боковых стенок 3 с нижними и верхними боковыми элементами 4 и 5, а также дополнительная фиксация нижнего и верхнего оснований 1 и 2 боковыми соединительными элементами 6 позволяют обеспечить прочность и устойчивость заявляемой конструкции.
[23] Таким образом, в предлагаемой группе изобретений полностью достигнут заданный технический результат: упрощение способа изготовления когтеточки-тоннеля при сохранении надежности конструкции.
