[1]Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для непрерывного измельчения и смешивания кормов.
[2]Известен измельчитель кормов [1], содержащий обжимной барабан, ножевой барабан, колосники и чистики. На поверхности обжимного барабана имеются радиально расположенные реборды, затаскивающие стебли в суживающуюся щель между барабаном и колосниками и далее в рабочую камеру, причем реборды делят стебли на обжатые вертикальные столбцы для равномерной нагрузки ножей. Две соседние реборды в тот момент, когда они находятся на ближайшем расстоянии от колосника, образуют с колосником и цилиндрической поверхностью обжимного барабана рабочую камеру трапецеидальной формы, при этом нижняя торцевая часть реборд является противорежущей кромкой.
[3]Недостатком данного измельчителя кормов является то, что на выгрузку измельченной массы корма требуются дополнительные устройства, что увеличивает суммарные затраты энергии на технологический процесс измельчения кормов.
[4]Известен измельчитель-смеситель кормов [2], содержащий рабочую камеру с приемным бункером и выгрузной камерой с размещенной в ней пальцевой швырялкой, на внешних радиусах которой на пальцах закреплены вертикально расположенные лопатки.
[5]Недостатком измельчителя-смесителя кормов является то, что лопасти швырялки установлены с постоянным углом наклона, что увеличивает затраты энергии на холостом ходу вследствие нагрузки на лопасти швырялки от движения воздушного потока, находящегося в выгрузной камере, а также не обеспечивает равномерную нагрузку на лопасти швырялки, что снижает интенсивность выгрузки кормов.
[6]Известен измельчитель-смеситель кормов [3] состоящий из рабочей камеры с приемным бункером и выгрузной камеры с размещенной в ней пальцевой швырялкой, на внешних радиусах которой на пальцах закреплены шарнирно лопатки, а их центр тяжести смещен к верхней кромке.
[7]Недостатком данного измельчителя-смесителя является то, что при измельчении грубых кормов цилиндрическая форма рабочей камеры и равномерное расположение ножей в горизонтальной плоскости, по направлению движения измельчаемого материала, приводит к увеличению нагрузки на верхние ножи, загруживанию верхней части рабочей камеры и, в конечном итоге, к снижению эффективности измельчения.
[8]Известен измельчитель-смеситель кормов [4], содержащий рабочую камеру с приемным бункером, выгрузную камеру с размещенной в ней пальцевой швырялкой, ножи на валу и противорежущие ножи на внутренней поверхности камеры.
[9]Недостатком рассмотренного измельчителя-смесителя является отсутствие возможности регулирования интенсивности измельчения кормов за счет времени их нахождения в зоне измельчения.
[10]Прототипом изобретения является измельчитель-смеситель кормов [5], содержащий рабочую камеру с приемным бункером и выгрузной камерой с размещенной в ней пальцевой швырялкой, измельчающие ножи на валу и поворотные противорежущие ножи на внутренней поверхности рабочей камеры. Для изменения интенсивности воздействия на кормовую смесь рабочих органов измельчителя-смесителя кормов поворотные протворежущие ножи поворачиваются и фиксируются на угол от 0° до 90° по отношению к режущим ножам.
[11]Недостатком прототипа является вероятная возможность сгруживания измельченного материала в нижней центральной части рабочей камеры в зоне крепления пальцевой швырялки.
[12]Технической задачей изобретения является повышение эффективности технологического процесса измельчения кормов.
[13]Технический результат заключается в том, что в измельчителе-смесителе кормов, содержащим рабочую камеру 1 с приемным бункером 2, измельчающие ножи 3 на валу 4, поворотные противорежущие ножи 5 на внутренней поверхности рабочей камеры и выгрузную камеру 6 с размещенной в ней лопастной швырялкой 7 в виде вогнутой в сторону вращения пластины, на которой перпендикулярно к её поверхности с возможностью доизмельчения корма резанием со скольжением установлены режущие ножи 8, повторяющие форму пластины.
[14]Вогнутая в сторону вращения форма пластины позволяет перемещать измельченный материал из центральной части к стенкам выгрузной камеры и далее из устройства, а ножи, повторяющие форму пластины, резанием со скольжением доизмельчают корм.

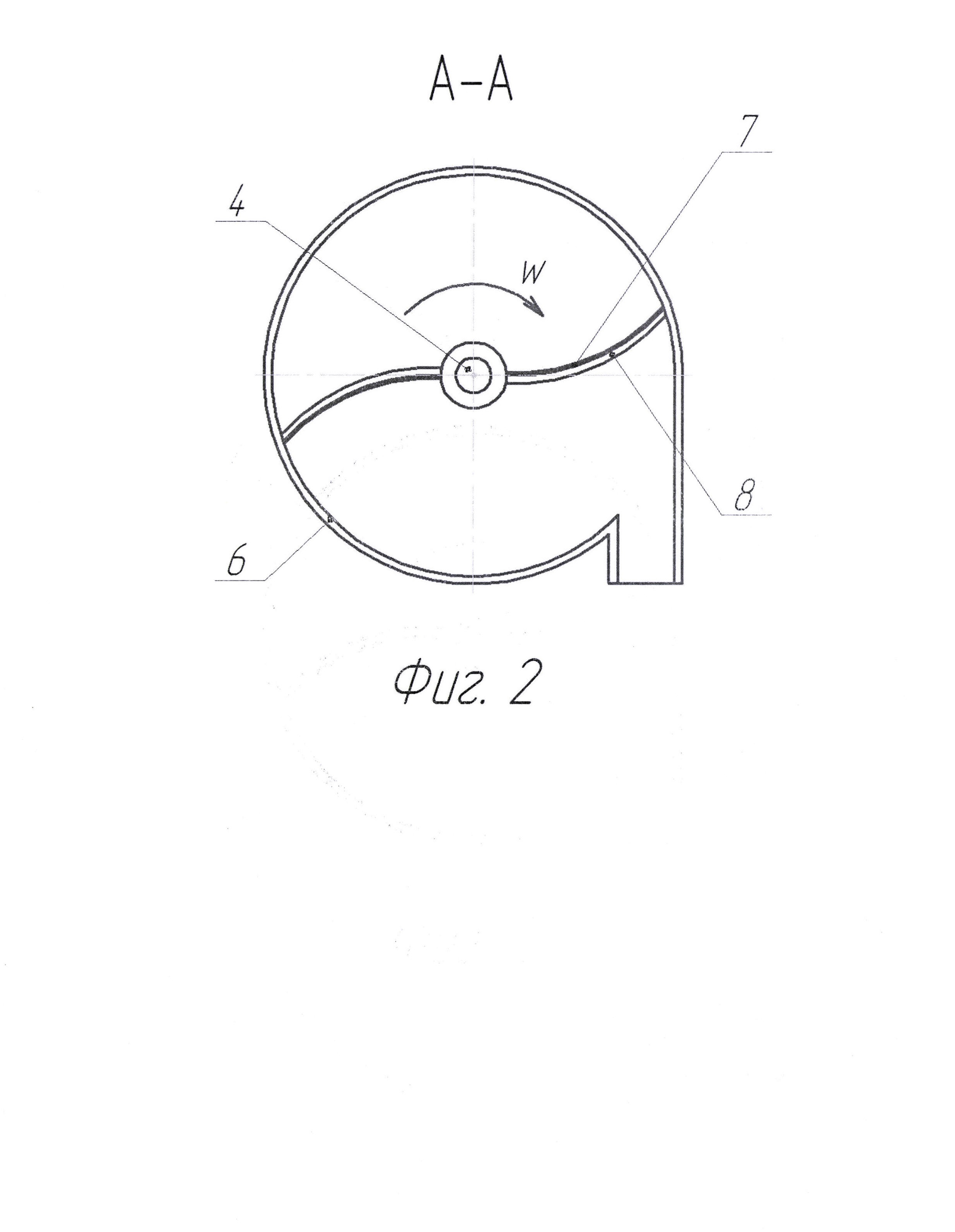

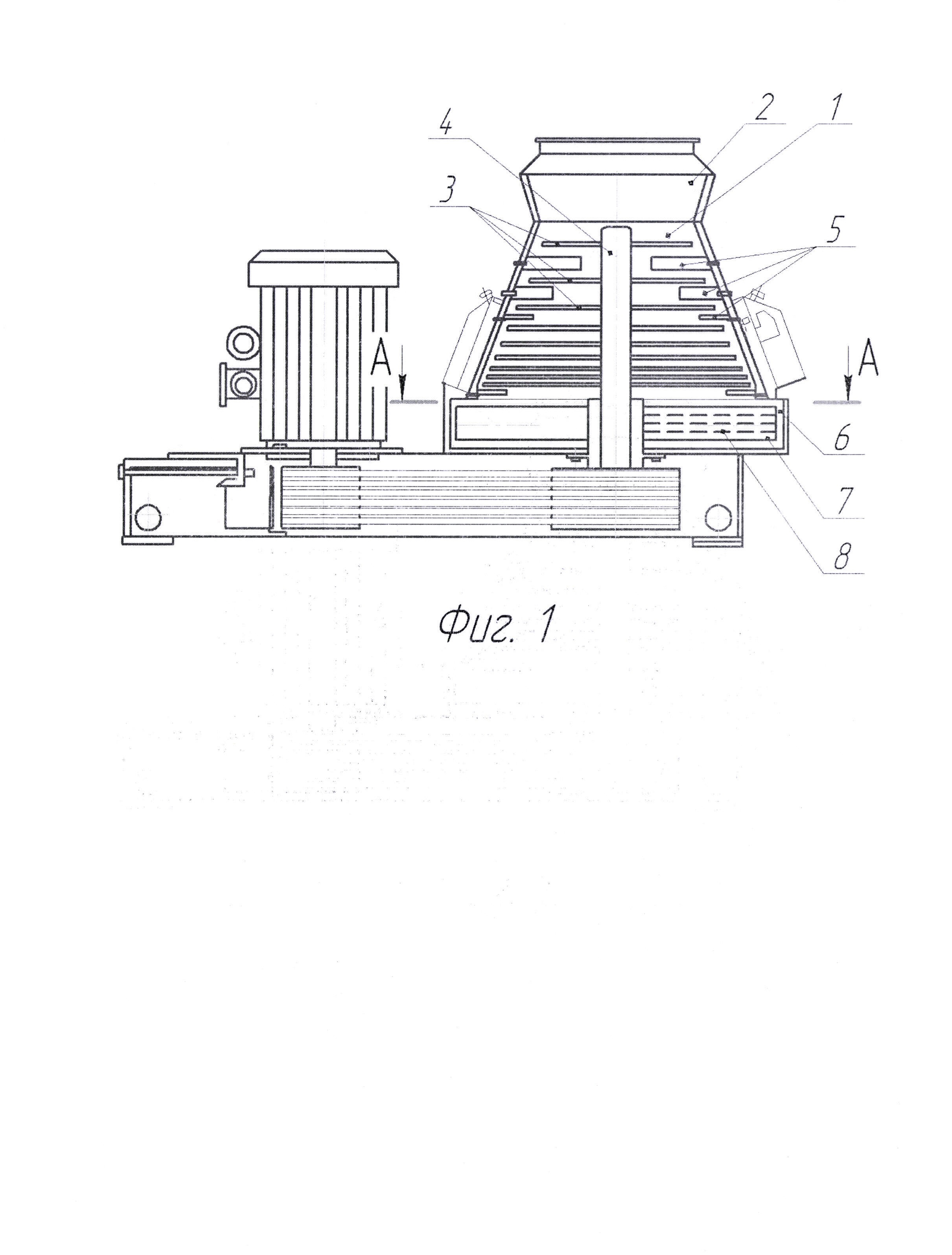

[15]Сущность изобретения поясняется схемами, показанными на фигуре 1 и фигуре 2.
[16]Измельчитель-смеситель кормов содержит рабочую камеру 1 с приемным бункером 2, измельчающие ножи 3 на валу 4, поворотные противорежущие ножи > на внутренней поверхности рабочей камеры и выгрузную камеру 6 с размещенной в ней лопастной швырялкой 7 с ножами 8.
[17]Измельчитель-смеситель кормов работает следующим образом. Кормовая смесь загружается в приемный бункер 2 и под действием силы тяжести с учетом интенсивности воздействия измельчающих ножей 3 и поворотных противорежущих ножей 5 измельчается и перемещается в нижнюю часть рабочей камеры 1, откуда выгружается в виде измельченного корма лопастной швырялкой 7, при вращении которой измельчённая масса перемещается по поверхности лопастей от центра к стенкам рабочей камеры, а режущие ножи 8 дополнительно измельчают корм.
[18]Применение описанного устройства позволяет ПОВЫСИТЬ эффективность технологического процесса измельчения кормов.
