[1]Изобретение относится к технологическим процессам, связанным с очисткой, вентиляцией, обеззараживанием воздуха, а именно к устройствам для очистки воздуха, удаления газов, запахов.
[2]Известен электрический очиститель воздуха (патент RU №2453377), содержащий корпус с отверстиями для прохода воздуха, устройство электрического питания, очистительные модули, расположенные один за другим, по направлению движения воздуха.
[3]Недостатком является отсутствие возможности обеззараживания воздуха, низкая функциональность и узкая специализация.
[4]Известен очиститель воздуха, содержащий кожух, имеющий впуск и выпуск для воздуха, множество каналов для потока, обеспеченных во внутреннем пространстве кожуха, множество нагнетателей воздуха, выполненных с возможностью втягивания воздуха из комнаты (патент RU №2672659).
[5]Недостатком является низкая эффективность и функциональность, отсутствие возможности обеззараживания воздуха, узкая специализация и отсутствие мобильности.
[6]Наиболее близким к предлагаемому техническому решению относится очиститель воздуха в локальной зоне, содержащий корпус, вентилятор, гибкий воздуховод, регулируемый штатив, кольцеобразный светильник и фильтр, размещенный внутри изоляционного кожуха, причем изоляционный кожух выполнен из пластика (патент RU №2763584).
[7]Недостатком является узкая функциональность и специализация, отсутствие мобильности и возможности обеззараживания воздуха.
[8]Анализ известных технических решений показал, что технической проблемой в данной области является необходимость расширения арсенала технических средств, используемых для очистки и обеззараживания воздуха.
[9]Технический результат предлагаемого изобретения - расширение функциональных возможностей, при повышении качества очистки и обеззараживания воздуха.
[10]Для решения указанной проблемы и получения заявленного технического результата, портативный очиститель-обеззараживатель воздуха включает корпус с установленными в нем системой управления, вентилятором и фильтром, причем корпус выполнен в виде модуля коробчатой формы, состоящего из соединенных между собой секций, при этом в нижней секции, с системой управления, вентилятором и фильтром, дополнительно размещена медицинская ультрафиолетовая лампа, средняя промежуточная коробчатая секция, выполнена в виде соединенных друг с другом боковин, с возможностью трансформирования внутри которой, размещена решетка для укладки обеззараживаемых предметов и фильтров, а верхняя секция выполнена в виде решетчатой крышки.
[11]Для повышения качества очистки воздуха в устройстве может быть установлено несколько промежуточных коробчатых секций друг под другом с фильтрами различного типа. Кроме того, устройство может включать два или четыре, объединенных между собой модуля коробчатой формы.
[12]Благодаря такой конструкции достигается расширение функциональных возможностей портативного очистителя-обеззараживателя воздуха, в том числе за счет возможности обеззараживания воздуха и мелких предметов, за счет различных вариантов сборки модулей имеется возможность повысить качество очистки воздуха и увеличить объем пропускаемого через очиститель-обеззараживатель воздуха, обеспечивается мобильность конструкции, т.е. возможность ее использования на рабочем месте, дома, в автомобиле.
[13]Предлагаемое устройство представлено на чертежах.
[14]Фиг. 1 - общий вид устройства;
[15]Фиг. 2 - промежуточная коробчатая секция с обеззараживающимся предметом;

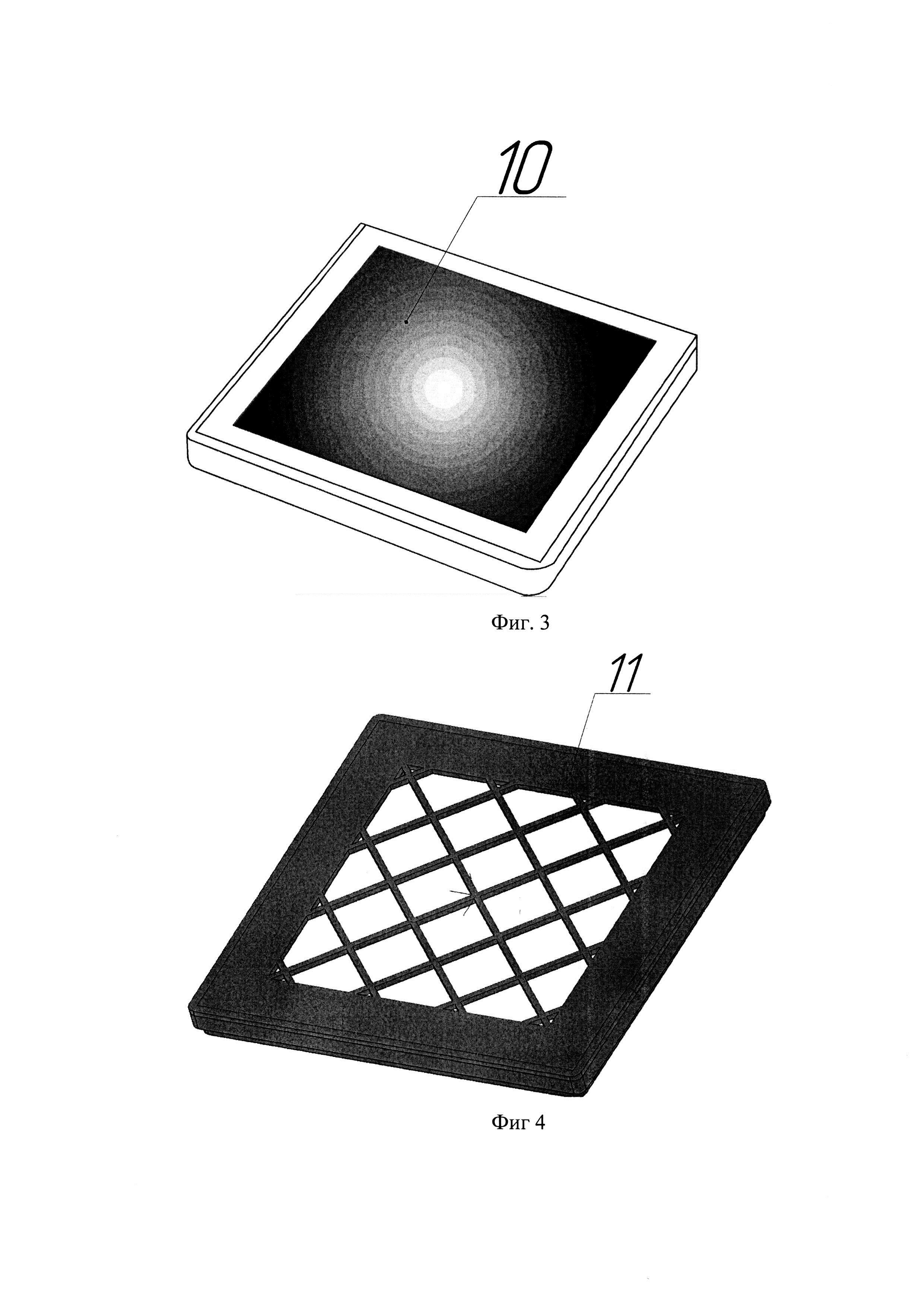

[17]Фиг. 4 - верхняя секция в виде решетчатой крышки;
[18]Фиг. 5 - представлено устройство с двумя промежуточными коробчатыми секциями (вариант 2);
[19]Фиг. 6 - портативный очиститель-обеззараживатель воздуха (вариант 3);
[20]Фиг. 7 - портативный очиститель-обеззараживатель воздуха (вариант 4).
[21]Портативный очиститель-обеззараживатель воздуха включает корпус 1, состоящий из соединенных между собой нижней секции 2, промежуточной коробчатой секции 3 и верхней секции 4.
[22]В нижней секции 2 размещена система управления 5, вентилятор 6, надо которым установлена медицинская УФ лампа 7.
[23]Промежуточная коробчатая секция 3 выполнена в виде соединенных друг с другом боковин 8, внутри которой размещена решетка 9 для укладки обеззараживаемых предметов и фильтров 10.
[24]Верхняя секция 5 выполнена в виде решетчатой крышки 11.
[25]Фильтры 10 могут быть различного типа, например, угольный или фотокаталитический.
[26]Для повышения качества очистки воздуха может быть установлено несколько промежуточных коробчатых секций 3 друг под другом с фильтрами 10 различного типа (вариант 2).
[27]Для увеличения количества очищаемого воздуха (расхода) может быть собрана конструкция из двух (вариант 3) или четырех (вариант 4) корпусов 1.
[28]В варианте 3 промежуточная коробчатая секция 3 имеет две противоположные боковины 9 кратно увеличенные в два раза.
[29]В варианте 4 промежуточная коробчатая секция 3 имеет все четыре боковины 8 кратно увеличенные в два раза.
[30]Промежуточная коробчатая секция 3 легко трансформируемая и изготавливаемая, надежно фиксирует конструкцию в различных вариантах исполнения.
[31]Портативный очиститель-обеззараживатель воздуха работает следующим образом: воздух, проходя через корпус 1 со встроенным вентилятором 6 и фильтром 10 очищается от пыли, аллергенов, мелких частиц загрязнителей, удаляется запах, под действием ультрафиолетового излучения УФ медицинской лампы 7 уничтожаются вирусы и бактерии.
[32]Предлагаемое устройство можно использовать как:
[33]- настольный вариант для очищения воздуха на рабочем месте в офисе или доме (при увеличении площади помещения может применяться вариант 3 или 4), а для повышения качества очистки воздуха может быть установлено несколько промежуточных коробчатых секций 3 с различными фильтрами 10;
[34]- автомобильный вариант (компактная конструкция с установленной одной промежуточной коробчатой секцией 3);
[35]- как стерилизатор мелких предметов.
[36]По сравнению с прототипом использование портативного очистителя-обеззараживателя воздуха позволит расширить функциональные возможности устройства, повысить качество очистки воздуха и увеличить объем пропускаемого через очиститель воздуха, а за счет различных вариантов сборки секций, обеспечивается мобильность конструкции, т.е. возможность ее использования на рабочем месте, дома, в автомобиле.
