[1]Предлагаемое изобретение относится к переносным системам воспроизведения сейсмических колебаний произвольной формы в грунте.
[2]Из уровня техники известны схожие технические решения.
[3]Автономный импульсный источник сейсмических сигналов (патент RU 2137156 C1 от 01.07.1997). Сущность изобретения заключается в том, что устройство содержит гидравлическую камеру, выполненную в виде упругой оболочки, и жесткую пневматическую камеру, разделенные поршнем, который снабжен фиксирующим устройством. Фиксирующее устройство поршня выполнено в виде упругой цанги, опирающейся лепестками на буртик запорного кольца, опорная поверхность которого выполнена конической.
[4]Данное устройство не позволяет синтезировать в среде распространения сейсмические сигналы произвольной формы.
[5]Источник сейсмических сигналов (патент SU 1122992A от 13.07.1983) содержащий транспортное средство с пневмосистемой, включающий компрессор и воздушный ресивер, и гидросистемой, включающей три группы параллельно соединенных гидроцилиндров, которые закреплены на раме, силовую установку для аккумулирования энергии, разрядники, излучатели сейсмических сигналов.
[6]Данное устройство не является портативным, а также данное устройство не позволяет воспроизвести сейсмические колебания произвольной формы.
[7]Техническое решение, взятое за прототип (патент BY5828U от 03.06.2009 г.), представляет собой вибрационный источник сейсмических сигналов, включающий транспортное средство, возбудитель вибраций с верхним и нижним штоками, опорную плиту, жестко связанную с нижним штоком возбудителя вибраций, механизм подъема опускания опорной плиты, состоящей из направляющих стоек, установленных в корпусах рамы транспортного средства и жестко связанных своими нижними концами с первыми и вторыми нажимными плитами, силовых гидроцилиндров, шарнирно соединенных с верхними концами направляющих стоек и корпусами рамы транспортного средства, и устройства виброизоляции, размещенного между первыми и вторыми нажимными плитами и опорной плитой, первые и вторые поперечные стабилизирующие тяги с верхними и нижними кронштейнами.
[8]Прототип относится к устройствам для возбуждения сейсмических сигналов в грунте при проведении сейсморазведочных работ, а именно к вибрационным источникам с гидравлическим приводом, используемым для поиска нефти газа.
[9]Данное устройство не позволяет провести адаптацию излучаемого сигнала к параметрам среды распространения, также рассматриваемое техническое решение не является портативным.
[10]Техническая проблема, решение которой обеспечивается при осуществлении изобретения, заключается в создании портативного источника сейсмических сигналов, лишенного вышеуказанных недостатков.
[11]Технический результат - дистанционное разминирование путем обеспечения штатного срабатывания неконтактоного сейсмического взрывательного устройства мины, вызванного воспроизведением сейсмического поля цели с учетом адаптации излучаемого сигнала к параметрам среды распространения. При этом воспроизведение поля цели осуществляется с безопасного расстояния, тем самым обеспечивая возможность многоразовой работы системы разминирования.
[12]Техническая проблема решается следующим образом. Переносное устройство разминирования боеприпасов, оснащенных сейсмическими датчиками цели, содержащее последовательно соединенные устройство воспроизведения, усилитель, излучатель, отличающееся тем, что последовательно соединенные сейсмоприемник, предусилитель, аналого-цифровой преобразователь, запоминающее устройство, блок вычисления фильтрующих свойств грунта и блок преобразования сигнала соединены с первым входом устройства воспроизведения, при этом второй выход запоминающего устройства соединен со вторым входом устройства воспроизведения, а излучатель выполнен с возможностью обеспечения механического контакта его звуковоспроизводящей мембраны с грунтом.

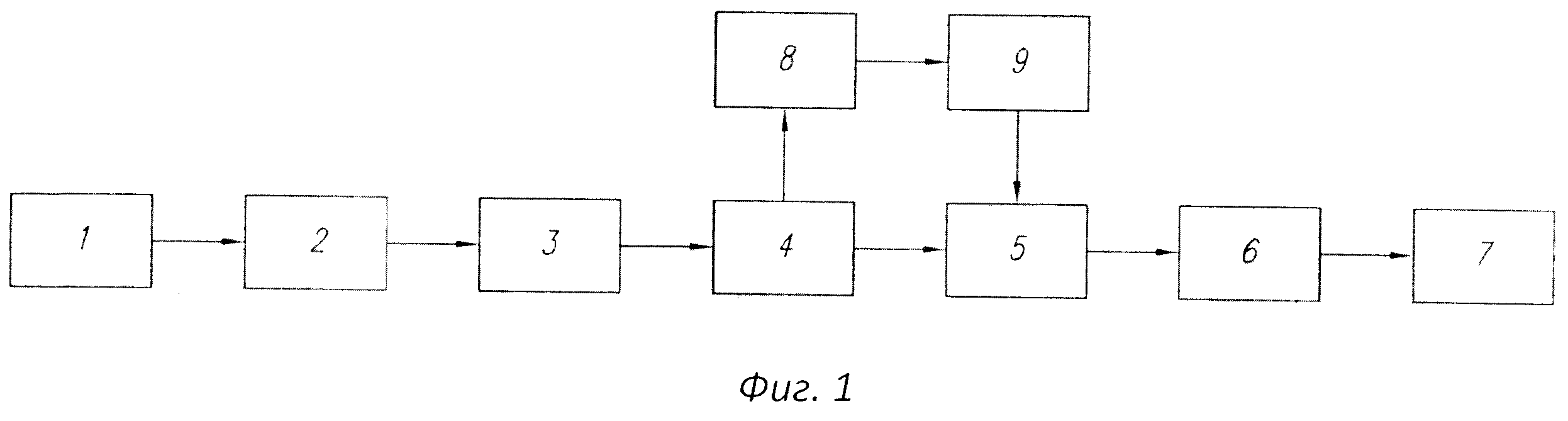

[13]Предлагаемое изобретение предназначено для синтеза сейсмических сигналов произвольной формы на удалении от источника сейсмических сигналов с учетом фильтрующих свойств грунта. Структурная схема переносного устройства разминирования боеприпасов, оснащенных сейсмическими датчиками цели, представлена на фигуре 1. Сейсмоприемник 1 производит преобразование сейсмического механического сигнала, порождаемого движением цели, в электрический выходной сигнал сейсмоприемника 1, который поступает на вход предусилителя 2, предназначенного для предварительного усиления выходного сигнала сейсмоприемника 1. Входным сигналом аналого-цифрового преобразователя 3 является выходной сигнал предусилителя 2, который после преобразования в аналого-цифровом преобразователе 3 в виде цифрового кода поступает на вход запоминающего устройства 4, предназначенного для хранения данных. Первый выходной сигнал запоминающего устройства 4 поступает на вход блока вычисления фильтрующих свойств грунта 8, предназначенного для оценки амплитудно-частотных и фазочастотных характеристик усилителя 6 и излучателя 7, а также фильтрующих свойств среды распространения путем сравнения записанного и воспроизведенного сигналов. Далее с выхода блока вычисления фильтрующих свойств грунта 8 сигнал поступает на вход блока преобразования сигнала 9, производящего фильтрацию сигнала в соответствии с результатами расчета в блоке вычисления фильтрующих свойств грунта 8. Выходной сигнал блока преобразования сигнала 9 поступает на первый вход устройства воспроизведения 5. Второй выходной сигнал запоминающего устройства 4 поступает на второй вход устройства воспроизведения 5, устройство воспроизведения 5 предназначено для цифро-аналогового преобразования входного сигнала. С выхода устройства воспроизведения 5 сигнал поступает на вход усилителя 6, предназначенного для усиления мощности выходного сигнала устройства воспроизведения 5 и согласования параметров выходного сигнала усилителя 6 с излучателем 7, который производит преобразование электрического сигнала в механические колебания грунта. Излучатель 7 представляет собой электромеханическую систему, направленную в грунт и выполненную таким образом, что обеспечивается механический контакт между его звуковоспроизводящей мембраной и грунтом.
[14]Процесс разминирования происходит следующим образом. Переносное устройство разминирования боеприпасов, оснащенных сейсмическими датчиками цели устанавливается на грунт на безопасном расстоянии от разминируемого боеприпаса, далее производится воспроизведение ранее записанных и хранящихся в запоминающем устройстве сигналов перемещения цели используя запоминающее устройство 4, устройство воспроизведения 5, усилитель 6 и излучатель со звуковоспроизводящей мембраной 7. Во время воспроизведения сигналов производится запись, используя сейсмоприемник 1, предусилитель 2, АЦП 3 и запоминающее устройство 4. После воспроизведения и записи сигналов цели вычисляются фильтрующие характеристики грунта в блоке вычисления свойств среды распространения 8. Далее воспроизведение сигнала цели повторяется, но с задействованием блока преобразования сигнала 9, производящего фильтрацию сигнала, хранящегося в запоминающем устройстве 4, в соответствии с характеристиками грунта, полученными в блоке вычисления фильтрующих свойств грунта 8. Таким образом, в области установки разминируемого боеприпаса создается набор сейсмических колебаний грунта полностью соответствующих колебаниям, порождаемым перемещением различных объектов (человек, техника), что обеспечивает возможность инициирования неконтактного сейсмического датчика цели разминируемого боеприпаса с безопасного расстояния с учетом свойств среды распросранения.
