[1]Изобретение относится к криминалистике, судебной медицине и может быть использовано для обнаружения и выявления следов рук для проведения дактилоскопических исследований. Для этого обрабатывают исследуемую загрязненную «жирную» поверхность со следами рук из пульверизатора или погружением в сосуд, где происходит нанесение суспензии состоящей из окрашивающего вещества, ополаскивателя и дистиллированной воды с дальнейшим УФ воздействием. Изобретение направлено на создание эффективного и доступного способа выявления следов пальцев и ладоней рук. Суспензия состоит из окрашивающего вещества (ОВ), ополаскивателя (ОП) (жидкое моющее средство) и дистиллированной воды (ДВ) в соотношении как (1-5):1:(1-20) соответственно, где в качестве (1-5) окрашивающих веществ используются художественные водорастворимые краски (гуаши) и «сухие» пигменты, что позволяет получать качественные контрастные следы рук без использования расчистки дактилоскопической кистью на «жирных» загрязненных металлических и других непористых поверхностях, время воздействия суспензии 1-5 минут, при этом металлические и другие непористые поверхности со следами рук были подвергнуты неблагоприятному воздействию внешней среды: низкие и высокие температуры от - 18°C до +40°C, высокая влажность (вода, снег, лед, грязь), и оружейная смазка, а следы могут быть любой давности с ледообразования.
[2]Свойства следовоспринимающей поверхности оказывают существенное влияние на эффективность выявления следов различными методами. При всем многообразии, эти поверхности можно объединить в девять основных групп: гладкие непористые поверхности, бумага и картон; пластический упаковочный материал; мягкий винил (ПВХ); резина и кожа; металл (незащищенный); неполированное дерево; воск и провощенные поверхности, поверхности, покрытые слоем клея. Среди перечисленных основных групп названа металлическая поверхность и вощенные поверхности, на которых проводились испытания. Правильно зафиксированные и изъятые с места происшествия следы рук на металлических и других непористых поверхностях, находящихся в снегу, при низкой температуре, загрязненных оружейной смазкой и т.д. (т.е. подвергнувшихся воздействию окружающей среды), дают возможность раскрыть преступление даже по истечении длительного времени с момента его совершения. Успех работы со следами зависит от множества факторов, основной среди которых - обнаружение, фиксация и изъятие следов рук в процессе осмотра места происшествия. Выявление следа может быть результатом комплексного использования способов: от слабовидимых путем наблюдения и контрастных после проведения соответствующей обработки, например, дактилоскопическими порошками. Физические и физико-химические методы основаны на свойствах адгезии и избирательной адсорбции вещества следа. Метод, где используются ультрафиолетовые и инфракрасные лучи применяется при обнаружения старых, а также невидимых следов на многоцветных объектах и является универсальным, т.е. может быть применен как на месте, так и в лабораторных условиях. В ультрафиолетовых лучах выявляются невидимые и слабо видимые следы рук, образованные люминесцирующими дактилоскопическими порошками. Известны физические методы выявления следов рук на различных поверхностях (Типовые экспертные методики исследования вещественных доказательств1 (1Под ред. к.т.н. Ю.М. Дильдина. М.: ЭКЦ МВД России, ИПК «Интеркрим - Пресс» 2010, с 146). Сущность методики состоит в окрашивании бесцветных и слабовидимых потожировых следов дактилоскопическими порошками и их смесями, копотью пламени, жидкими красителями - эмульсиями, физическими проявителями, а также в выявлении следов рук при помощи ультрафиолетового, инфракрасного и лазерного излучений. Этот способ с использованием дактилоскопических порошков взят нами за аналог.
[3]В экспертной практике для выявления следов рук иногда используют специальные жидкие средства различного производства («SPR»), в которых окрашивающим потожировое вещество компонентом, по некоторым данным служат: дисульфид молибдена (MoS2), диоксид титана (TiO2), или флуоресцентный краситель. Они предназначены для выявления следов рук на вощенных, жирных, влажных, загрязненных поверхностях (где неэффективно применение дактилоскопических порошков и иных средств выявления). Данные средства имеют высокую стоимость, выпускаются только зарубежными фирмами и по этой причине почти не закупаются для нужд дактилоскопии на территории Российской Федерации. В качестве аналога взят способ, описанный в материалах (http://Kiev-security.org.ua /box/19/120.shtml), где используется мелкодисперсный реагент (SPR), который представляет собой водную суспензию мельчайших частиц дисульфида молибдена (MOS2). Они прилипают к жировым составляющим следов рук, и проявляют их в серых тонах. Мелкодисперсный реагент используется для выявления следов на гладких непористых поверхностях, в том числе влажных. Этот реагент используется вместо или после физического проявителя. Выявленные следы следует немедленно сфотографировать, так как продукты реакции очень слабо сцеплены с поверхностью. Некоторые из специальных средств (например, «SPR-White» («Sirchie»), «SPR FluorescentUV» («BVDA»)), нуждаются в расчистке дактилоскопической кистью после высыхания. В связи с чем, несмотря на существующие рекомендации, следует избегать их применения на сильно замасленных поверхностях, где расчистка дактилоскопической кистью неизбежно привела бы к утрате имеющихся следов рук (Фиг. 2) (Черницын А.А. и др. Современные методы и средства выявления, изъятия, и исследования следов рук. Учебное пособие - М. ЭКЦ МВД России, 2010).
[4]Указанные выше специальные средства взяты нами за прототип (Фиг. 1, Фиг. 2).
[5]На Фиг. 1 изображено: поверхность затвора пистолета, со следами рук давностью 5 суток, находившегося в снегу при t -18°C в течение 24 часов, обработанная специальным средством для дактилоскопии «SPR-White» («Sirchie») до расчистки дактилоскопической кистью (А) и после расчистки дактилоскопической кистью (Б). Следы рук становятся различимы на поверхности только после расчистки дактилоскопической кистью (Б) (прототип).

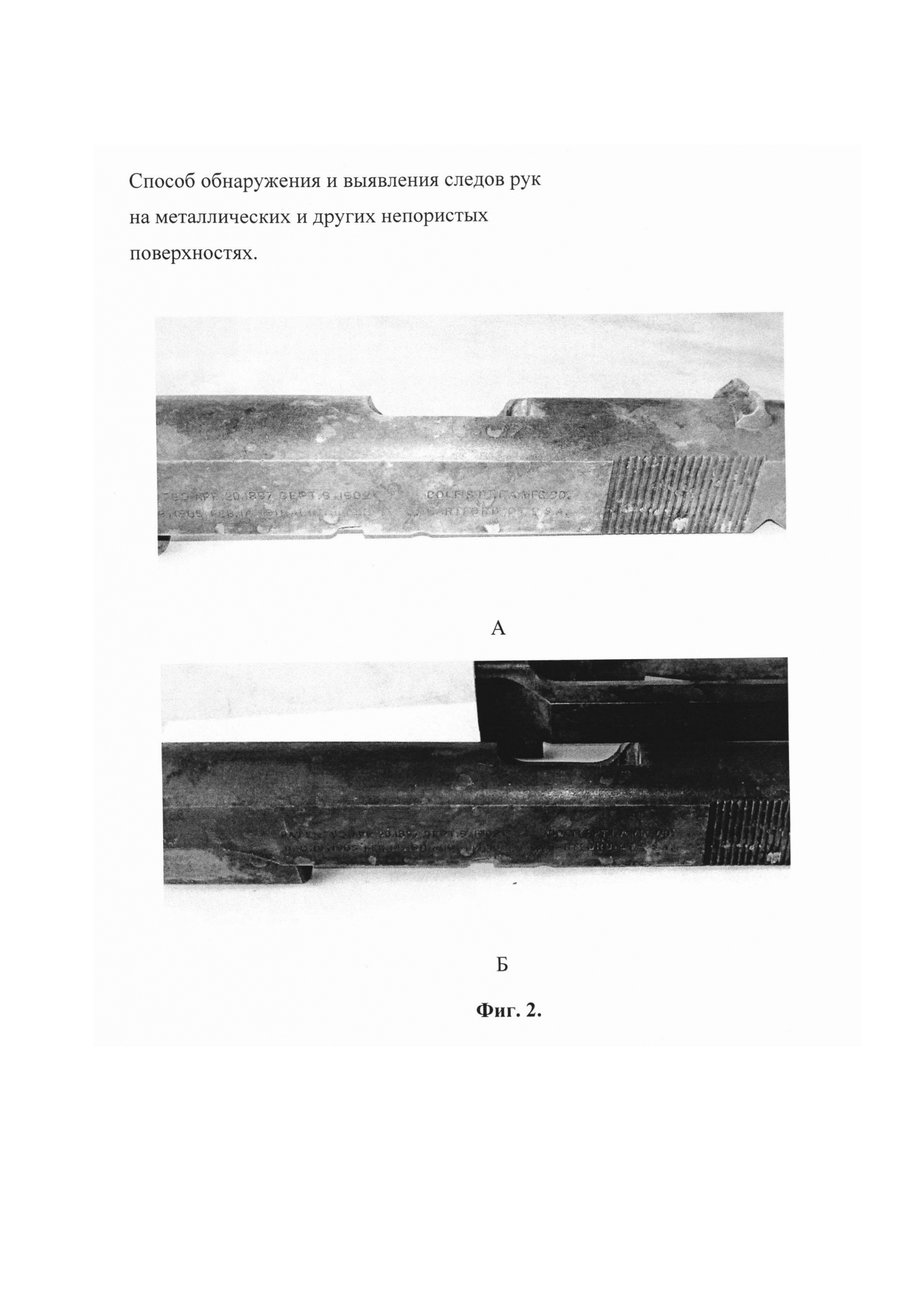

[6]На Фиг. 2. изображено: поверхность затвора пистолета со следами рук давностью 7 суток, покрытая оружейной смазкой, находившаяся в снегу при t -18°C в течение 24 часов и обработанная специальным средством «SPR-White» («Sirchie») до расчистки дактилоскопической кистью (А) и после расчистки дактилоскопической кистью (Б). До расчистки дактилоскопической кистью следы рук не просматриваются на поверхности (А), а в результате расчистки «жирной» поверхности следы рук утрачены (Б) (прототип).
[7]Таким образом, к недостаткам аналогов и прототипа относятся: дороговизна порошков, которые производятся за рубежом, необходимость использования расчистки загрязненных следов, и их неэффективность на загрязненных (особенно «жирных») поверхностях.
[8]Техническая задача, решаемая с использованием предлагаемого способа обнаружения и выявления следов рук на металлических и других непористых поверхностях с помощью суспензий, состоит в расширении ассортимента дешевых и доступных средств, а также средств, которые производились бы в России, без необходимости преодолевать санкционные барьеры, а также получение контрастного следа на «жирных» металлических и других непористых поверхностях, где исключается расчистка загрязненных следов рук, и выявления следов рук на предметах, побывавших в неблагоприятных условиях внешней среды (воздействие влаги, низких и высоких температур, обледенения и т.д.).
[9]Технический результат достигается при реализации разработанного изобретения, которое состоит в использовании суспензий окрашивающих веществ в разбавленном водой и ополаскивающем растворе в соотношении ОВ:ОП:ДВ как (1-6):1:(1-26) соответственно, время воздействия суспензии на следы 1-5 минут с дальнейшим воздействием УФ - изучения при необходимости, при этом металлические и другие непористые поверхности были подвергнуты неблагоприятному воздействию внешней среды: низкие и высокие температуры от -18°C до +40°C, высокая влажность (вода, снег, лед, грязь), где в качестве окрашивающих веществ используются художественные водорастворимые краски (гуаши) и сухие пигменты, что позволяет получать качественные контрастные следы рук без расчистки дактилоскопической кистью на «жирных» загрязненных металлических и других непористых поверхностях. Технический результат состоит также в расширении описанного ранее известного способа обнаружения следов рук на загрязненных металлических и других непористых поверхностях с помощью суспензий -специальных жидких средств различного производства (SPR), в которых окрашивающим потожировое вещество компонентом, служат дисульфид молибдена (MoS2), диоксид титана (TiO2), или флуоресцентный краситель. Следует особо подчеркнуть, что данные средства имеют высокую стоимость, выпускаются только зарубежными фирмами, и по этой причине практически не закупаются для нужд дактилоскопии на территории Российской Федерации. В настоящее время прибавились и санкции против России (прототип). Кроме расширения области применения предлагаемого изобретения, следует отметить высокое качество обнаруженного следа хорошо контактируемого на «жирных» загрязненных металлических и других непористых поверхностях.
[10]Разработанный способ реализуется следующим образом: водные суспензии художественных водорастворимых красок (гуаши), «сухих» пигментов изготавливают и применяют исходя из цвета обрабатываемой поверхности: белыми обрабатывают темные поверхности, черными - светлые поверхности, а флуоресцентные применяют на поверхностях любых цветов (предпочтительнее на комбинированных многоцветных поверхностях). Кроме того, можно изготовить суспензии «двойного» действия. В их составе присутствуют белый и флуоресцентный красящий пигмент, при необходимости воздействуют УФ-излучением.
[11]Для изготовления выявляющих суспензий используют следующие красящие компоненты (художественные водорастворимые краски (гуаши) и «сухие» пигменты):
[12]- Белые (белила титановые, белила цинковые);
[13]- Черные (черная железноокисная, сажа, сажа газовая);
[14]- Флуоресцентные (зеленая, желтая, оранжевая, розовая).
[15]Разработанный способ реализуется в следующих примерах:
[17]Специалист обрабатывает следы рук на поверхности затвора пистолета со следами давностью 7 суток, покрытого оружейной смазкой и пролежавшего в снегу при температуре -18°C, в течение 24 часов, водной суспензией художественной гуаши (белила титановые, «Классика» («ПК хим. завод «Луч»)) (Фиг. 3, где А - выявленные следы рук на поверхности затвора, Б - откопированные на дактилопленку. Поверхность затвора не подвергались расчистке дактилоскопической кистью после обработки).
[18]Состав суспензии белой: гуашь (белила титановые) - 10 мл, дистиллированная вода - 100 мл, ополаскиватель для посудомоечных машин - 5 мл, соблюдая соотношение: окрашивающее вещество (ОВ): ополаскиватель (ОП): дистиллированная вода (ДВ), как соотношение 2:1:20, время обработки суспензий 2 минуты, нанесенной пульверизатором.
[20]Соблюдая все требования работы с суспензиями, как в примере 1, но в отличие от примера 1, суспензией обрабатывалась поверхность темного стекла со следами рук (Фиг. 4, где А - поверхность стекла обработана выявляющей суспензией на основе белой художественной гуаши (белила титановые), изготовленной без добавления ополаскивателя для посудомоечных машин, Б - поверхность стекла обработана выявляющей суспензией на основе белой художественной гуаши (белила титановые), изготовленной с использованием ополаскивателя для посудомоечных машин. Добавление ополаскивателя в состав суспензии предотвращает водяные разводы на поверхности и улучшает качество выявленных следов рук).

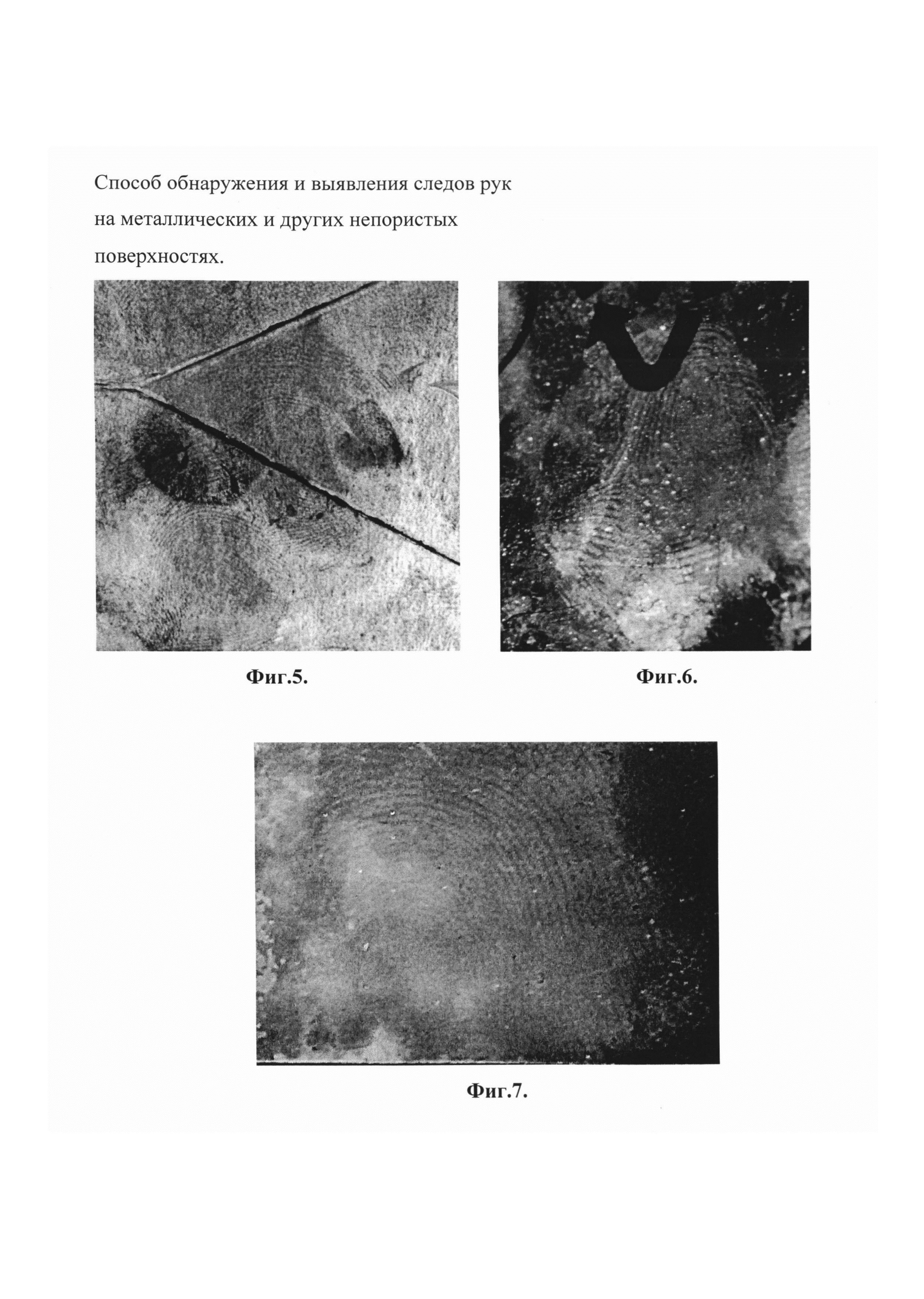

[22]Соблюдая все требования работы с суспензиями, как в примере 1, но в отличие от примера 1, суспензией обрабатывали следы рук, образованные растительным жиром на поверхности ламинированного картона. Следы выявлены водной суспензией на основе черного художественного пигмента (черный железно-окисный) (Фиг. 5).
[23]Соотношение компонентов: гуашь (черная железноокисная) : ополаскиватель : дистиллированная вода (5:1:10), время действия - 2 минуты.
[25]Соблюдая все требования работы с суспензиями, как в примере 1, но отличие в том, что обработку следов проводили на поверхности фольги, покрытой маслянистыми наслоениями и конденсатом. Суспензия представляет собой состав: художественная гуашь (флуоресцентная зеленая): ополаскиватель: дистиллированная вода в соотношении 6:1:20 соответственно. Время обработки суспензии - 2 минуты. Выявленный след сфотографирован в ультрафиолетовом свете (Фиг. 6).
[27]Все как в примере 4, но след был оставлен на адгезионном слое канцелярского скотча и выявлен водной суспензией на основе художественной гуаши (флуоресцентная розовая). Соотношение ОВ : ОП : ДВ как 2:1:10 соответственно, время обработки 1 мин. Выявленный след сфотографирован в ультрафиолетовом свете (Фиг. 7).
[29]След пальца, образованный животным жиром, выявлен на поверхности стеклянной бутылки с ламинированной бумажной этикеткой водной суспензией на основе художественной гуаши (смесь титановых белил и зеленой флуоресцентной гуаши), сохраняя соотношение - гуашь (белая титановая: зеленая флуоресцентная): ополаскиватель: дистиллированная вода (3:1:10). Время обработки 3 мин, а температура поверхности бутылки 40°C (Фиг. 8, где А - выявленный след сфотографирован при дневном свете, Б - в ультрафиолетовом свете).
[30]Применение водных суспензий, которые рекомендуются для выявления следов рук на различных загрязненных поверхностях:
[31]Изготовление водных суспензий художественных водорастворимых красок (гуаши) и сухих пигментов.
[32]В таблице №1 представлены рекомендуемые пропорции компонентов для изготовления водных суспензий на основе художественной гуаши.
[33]В таблице №2 представлены рекомендуемые пропорции компонентов для изготовления водных суспензий на основе сухих художественных пигментов.
[34]
[35]
[36]Для получения выявляющей суспензии, компоненты тщательно перемешивают до образования однородной смеси.
[37]Следовыявляющие свойства суспензий зависят от качества используемых ингредиентов. При проведении экспериментальных исследований, наилучшие результаты были получены при использовании гуаши производства следующих предприятий: «ПК химический завод «Луч». «Завод художественных красок «Невская палитра»: а также сухих художественных пигментов производства ООО «Экспериментальная мастерская технологий искусств» (сухие пигменты других производителей не тестировались).
[38]Неудовлетворительный результат получен при использовании гуаши производства: ООО «ПК Таир», ООО Производственная компания «Полипакс».
[39]Ополаскиватели для посудомоечных машин, применявшиеся в экспериментальных исследованиях, показали следующие результаты. Отлично удаляют разводы с поверхности ополаскиватели «Bravix Klarspuler» («Dreco Werke GmbH») и «Paclan Brileo» (AO «МакБрайд»); гораздо хуже - ополаскиватель «Finish» («Reckitt Benckiser»).

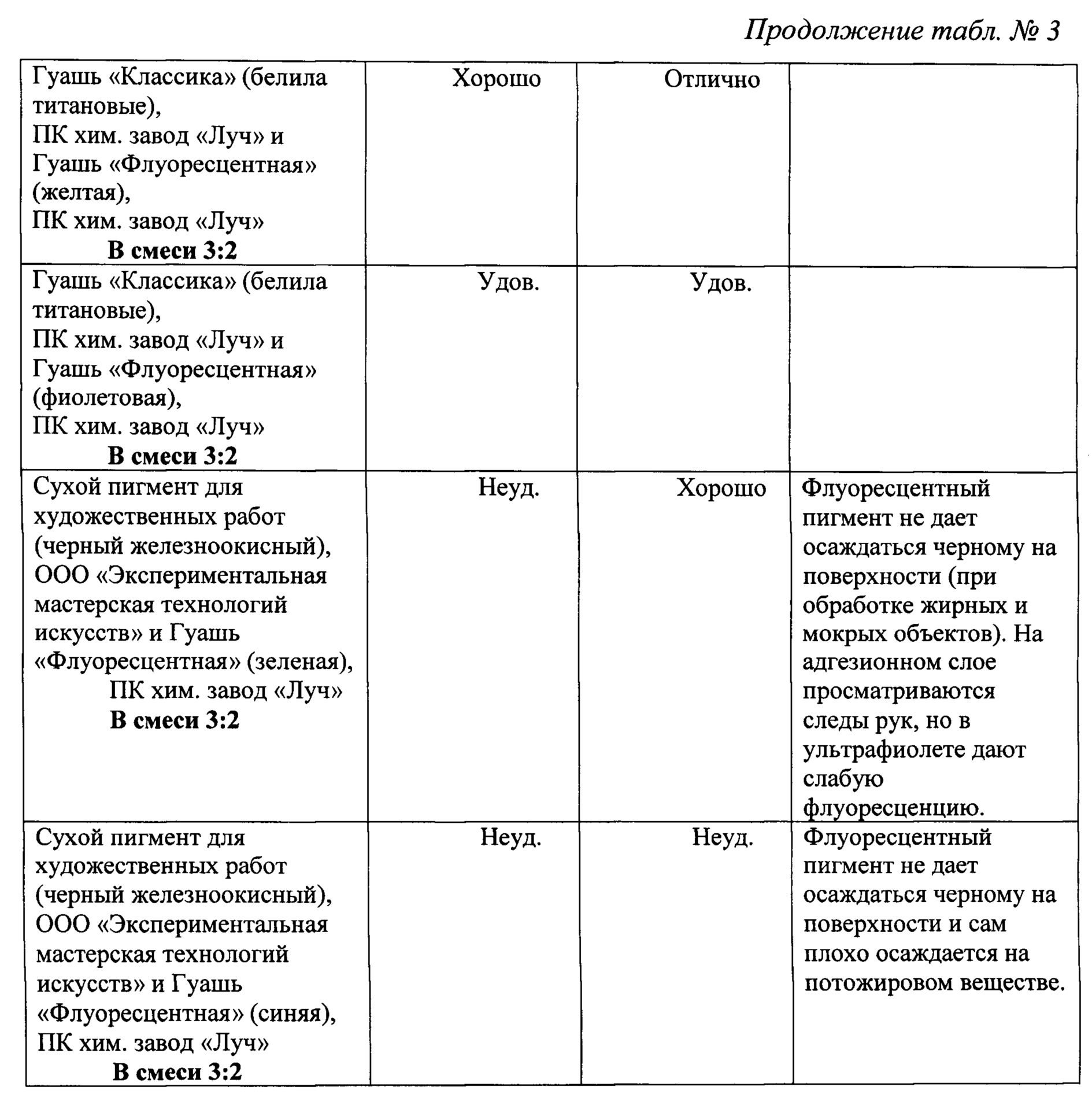

[40]В таблице №3 представлена информация по испытанным образцам водорастворимых и сухих красителей.
[41]
[42]
[43]
[44]Порядок выявления следов рук с помощью водных суспензий художественных водорастворимых красок (гуаши) и сухих пигментов:
[45]Выявляющую суспензию наносят на поверхность одним из следующих методов:
[46]- Орошают из пульверизатора;
[47]- Распределяют по поверхности;
[48]- Погружают объект в сосуд с суспензией.
[49]Непосредственно перед применением выявляющую суспензию хорошо взбалтывают, добиваясь равномерного распределения осадка.
[50]При обработке из пульверизатора, поверхность обильно орошают, удерживая объект над раковиной или поддоном.
[51]После обработки, объект промывают проточной водой или ополаскивают в емкости с водой. Допустимо оставить суспензию на поверхности на 1-2 минуты, а при необходимости - до 5 минут (см. табл. №4), а затем смыть. При этом нельзя допускать ее подсыхания.
[52]Обработанные и промытые объекты просушивают на чистой подложке и исследуют визуально под различными углами к источнику освещения. Визуальный осмотр необходимо проводить при хорошем освещении только после полного высыхания поверхности, так как в этом случае выявленные следы рук приобретают наибольшую контрастность (особенно, выявленные белыми суспензиями). При использовании флуоресцентной суспензии, следы рук могут не различаться на поверхности при дневном свете. В этом случае осмотр проводят под ультрафиолетовой лампой. Если суспензия оставляет разводы на поверхности после высыхания, в нее дополнительно добавляют до 5 мл ополаскивателя для посудомоечных машин и обрабатывают исследуемые поверхности повторно.
[53]Выявленные следы рук фиксируют на поверхности объекта с помощью фотосъемки и изымают на дактилоскопическую пленку. Следы рук, выявленные на адгезионном слое, фотографируют, а затем покрывают прозрачной покровной пленкой. Фиксировать следы рук на адгезионном слое с помощью покровной пленки до фотофиксации не рекомендуется, так как они могут потерять контрастность.

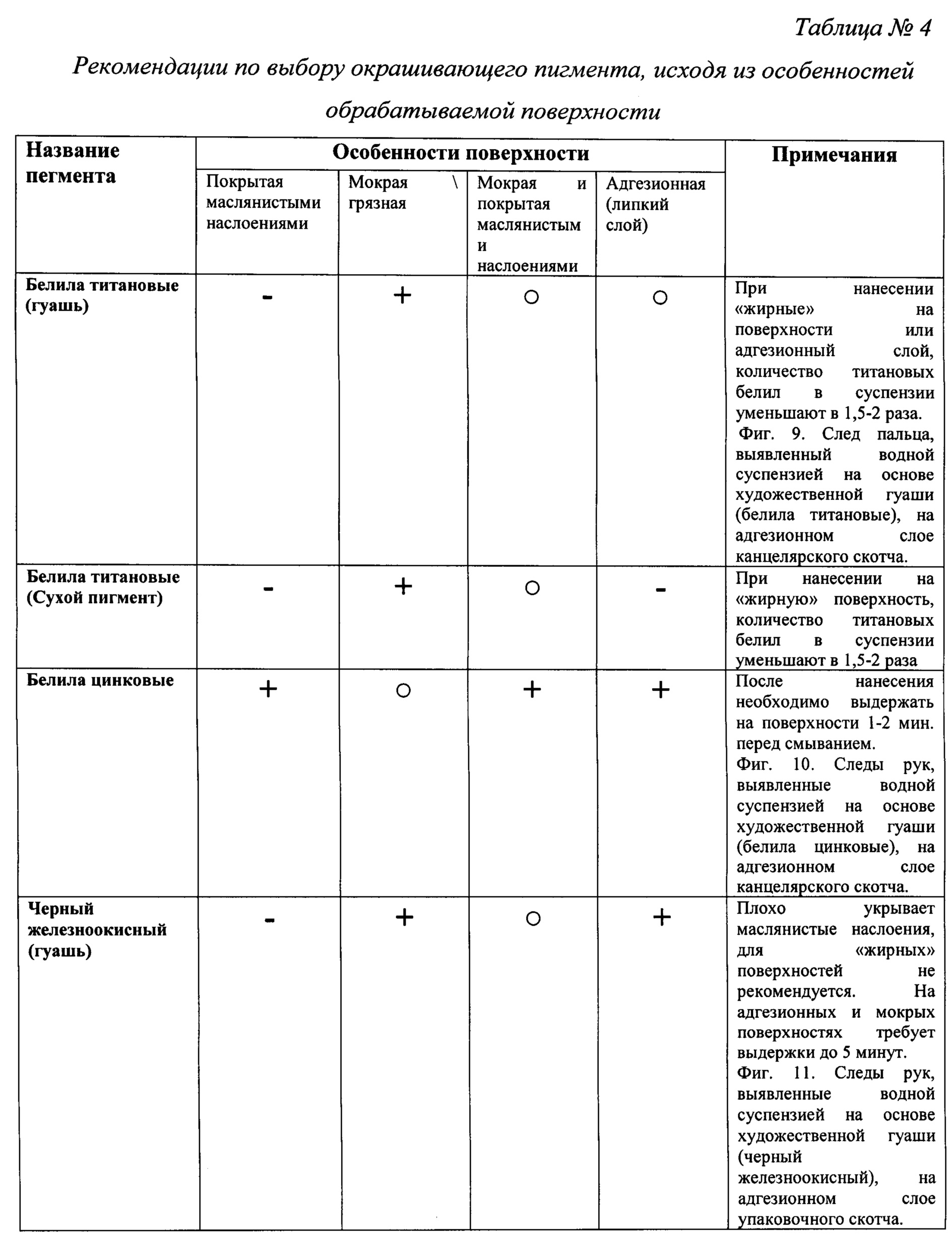

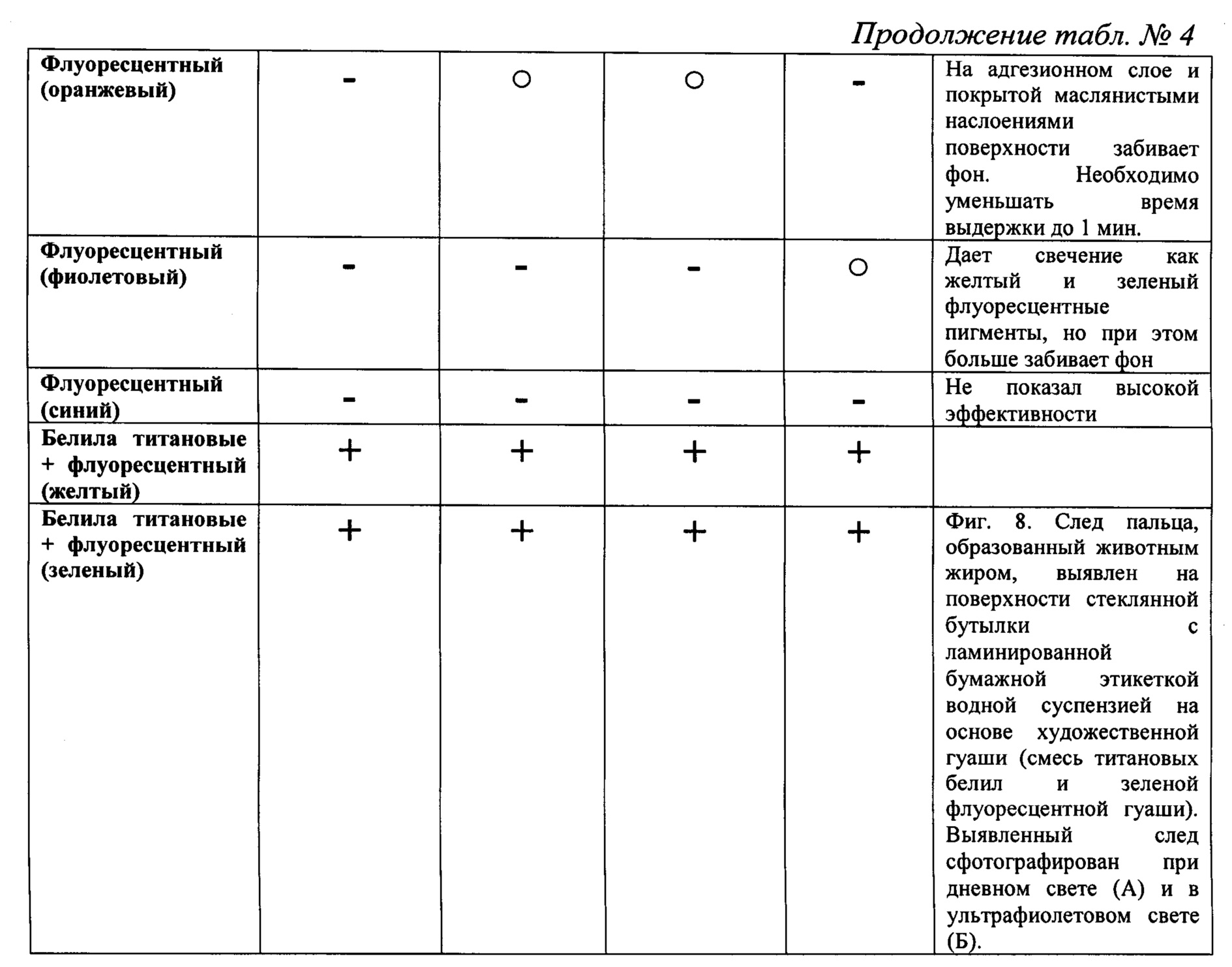

[54]В таблице 4 представлены рекомендации по выбору окрашивающего пигмента, исходя из особенности обрабатываемой поверхности.
[55]
[56]
[57]
[58]Условные обозначения:
[61]
- допустимо
[62]Применение водных суспензий рекомендуется для выявления:
[63]- «Жирных» следов рук любой давности следообразования на чистых непористых поверхностях (металл глянцевый и шероховатый, стекло, пластмасса, полиэтилен, оргстекло, ламинированные и лакированные поверхности и др.), не подвергавшихся негативным воздействиям внешней среды, а также после воздействия влаги (лед, снег, дождь, конденсат), пониженных или повышенных температур, а также резких колебаний температур;
[64]- Потожировых следов рук любой давности ледообразования на непористых поверхностях и др.) имеющих масляные наслоения (различные масла, мази, растительный или животный жир и т.п.), а также после воздействия влаги (лед, снег, дождь, конденсат), пониженных или повышенных температур, а также резких колебаний температур;
[65]- Следов рук, образованных на липком слое клейких лент, и других поверхностях, обладающих адгезивными свойствами.
