КОВШОВЫЙ БУР

Изобретение относится к устройствам для бурения скважин. Техническим результатом является повышение производительности, выполнение уплотненного основания. Ковшовый бур включает кольцевой бур с внутренним шнековым буром, выполненным в виде спирали. Ковшовый бур имеет уширение в шнековом буре в нижней части с окном для забора грунта, при этом спиральная навивка выполнена на внутренней и внешней поверхности уширения, а привод взаимного противоположного вращения кольцевого и шнекового буров выполнен с помощью зубчатых передач. 4 ил.

Ковшовый бур, включающий кольцевой бур с внутренним шнековым буром, выполненным в виде спирали, отличающийся тем, что имеет уширение в шнековом буре в нижней части с окном для забора грунта, при этом спиральная навивка выполнена на внутренней и внешней поверхности уширения, а привод взаимного противоположного вращения кольцевого и шнекового буров выполнен с помощью зубчатых передач.

Изобретение относится к строительству, в частности к устройствам для бурения скважин.

Известен ковшовый бур для проходки скважин, дно которого оснащено проходными стенками [1].

Недостатком его является низкая производительность.

Наиболее близким к предлагаемому является ковшовый бур, включающий шнековую спираль с кольцевым буром[2].

Недостатком этого ковшевого бура является низкая производительность и невозможность применения для устройства уплотненного основания в виде конуса.

Цель изобретения повышение производительности, упрощение конструкции и устройство уплотненного основания в виде конуса.

Указанная цель достигается тем, что ковшовый бур, включающий кольцевой бур с внутренним шнековым буром, выполненным в виде спирали, имеет уширение в шнековым буре в нижней части с окном для забора грунта, при этом спиральная навивка выполнена на внутренней и внешней поверхности уширения, а привод взаимного, противоположного вращения кольцевого и шнекового буров выполнен с помощью зубчатых передач.

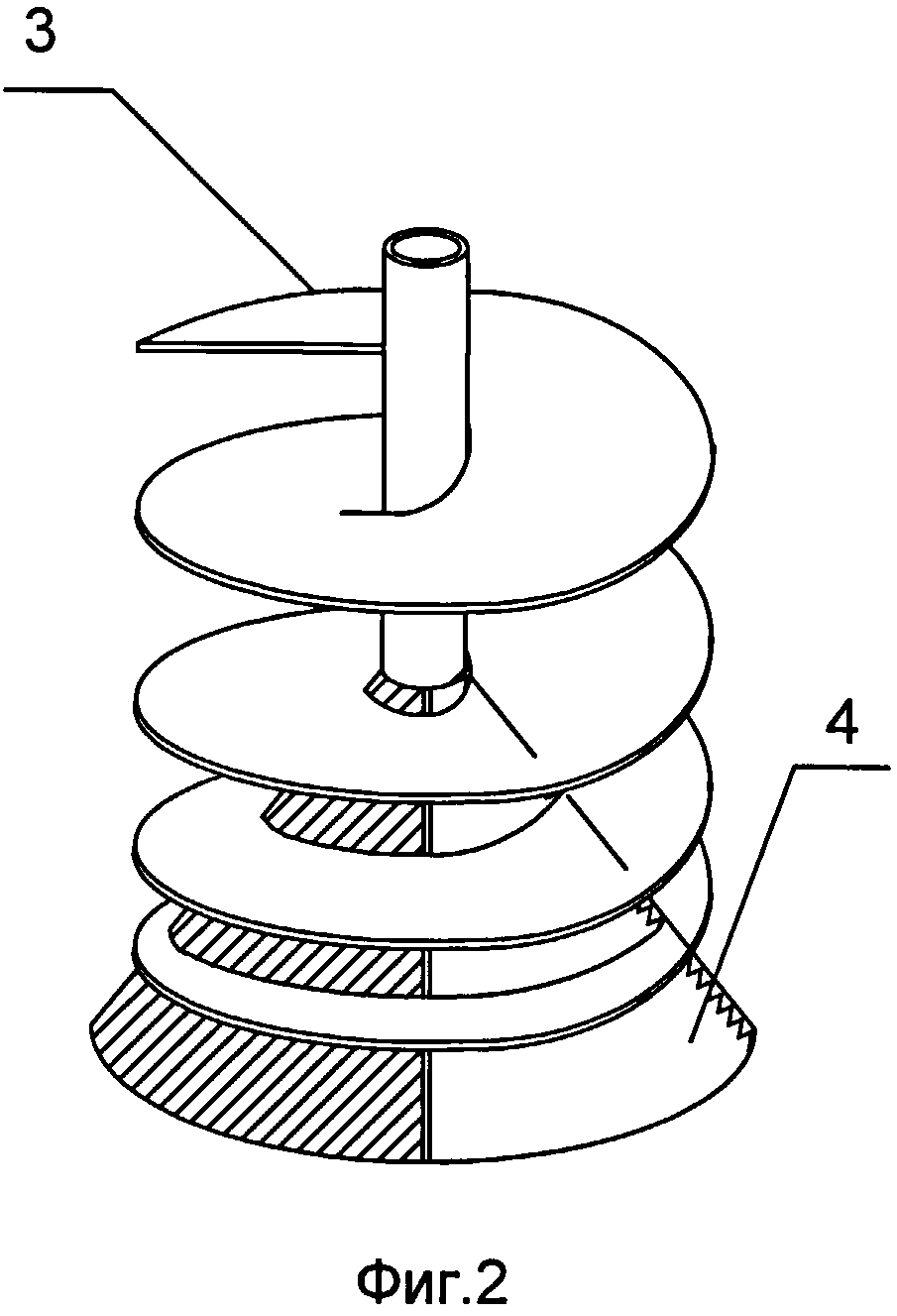

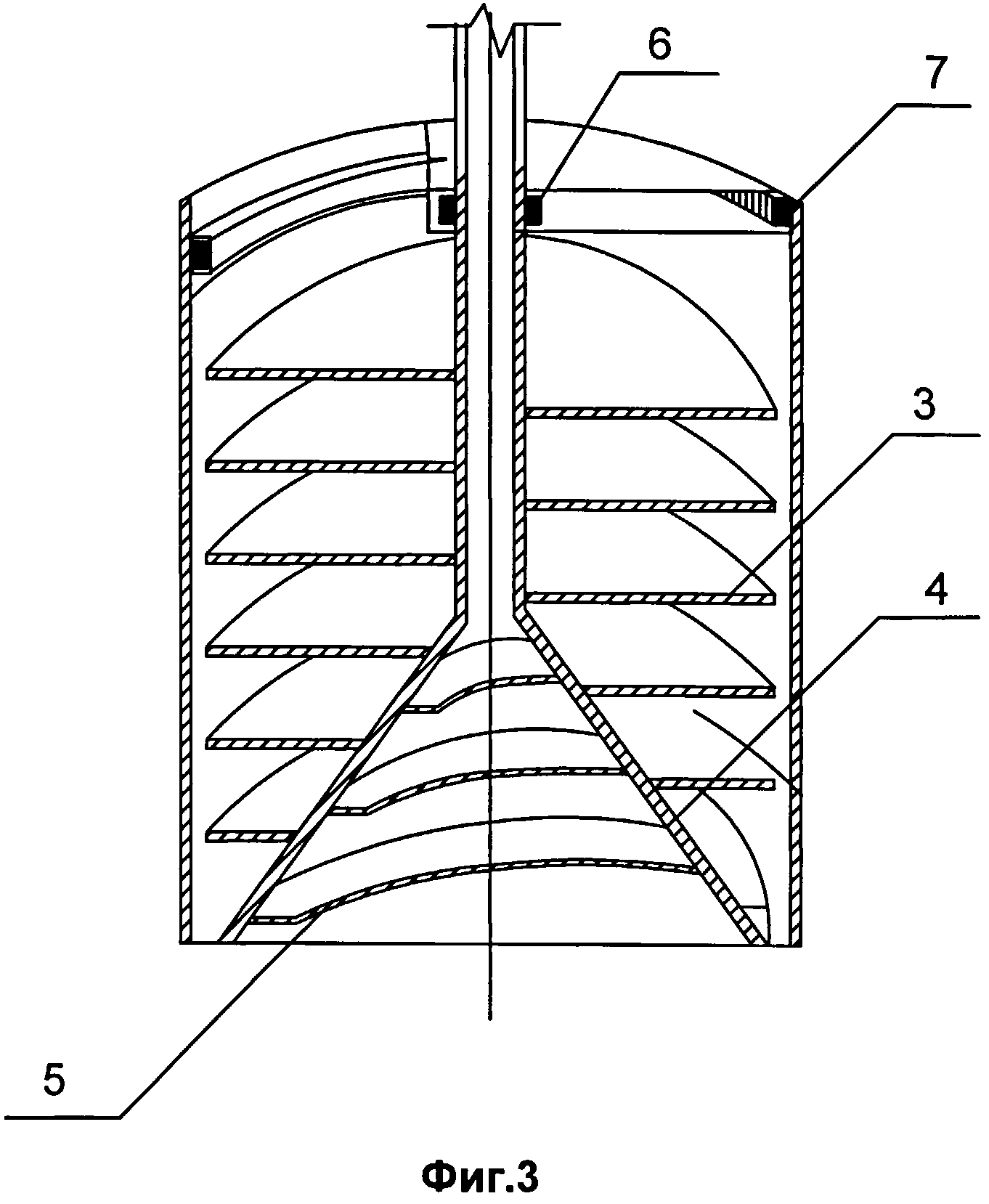

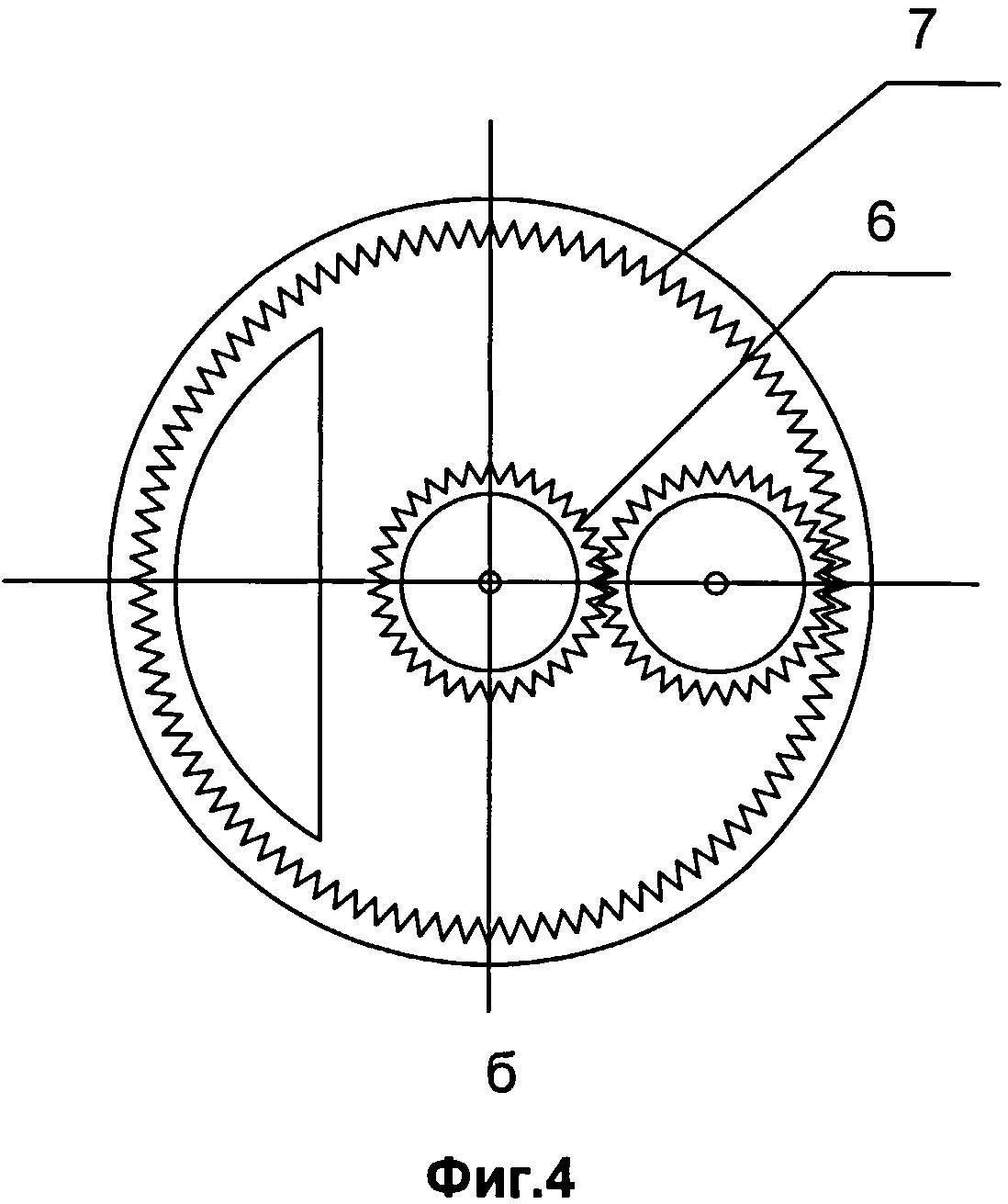

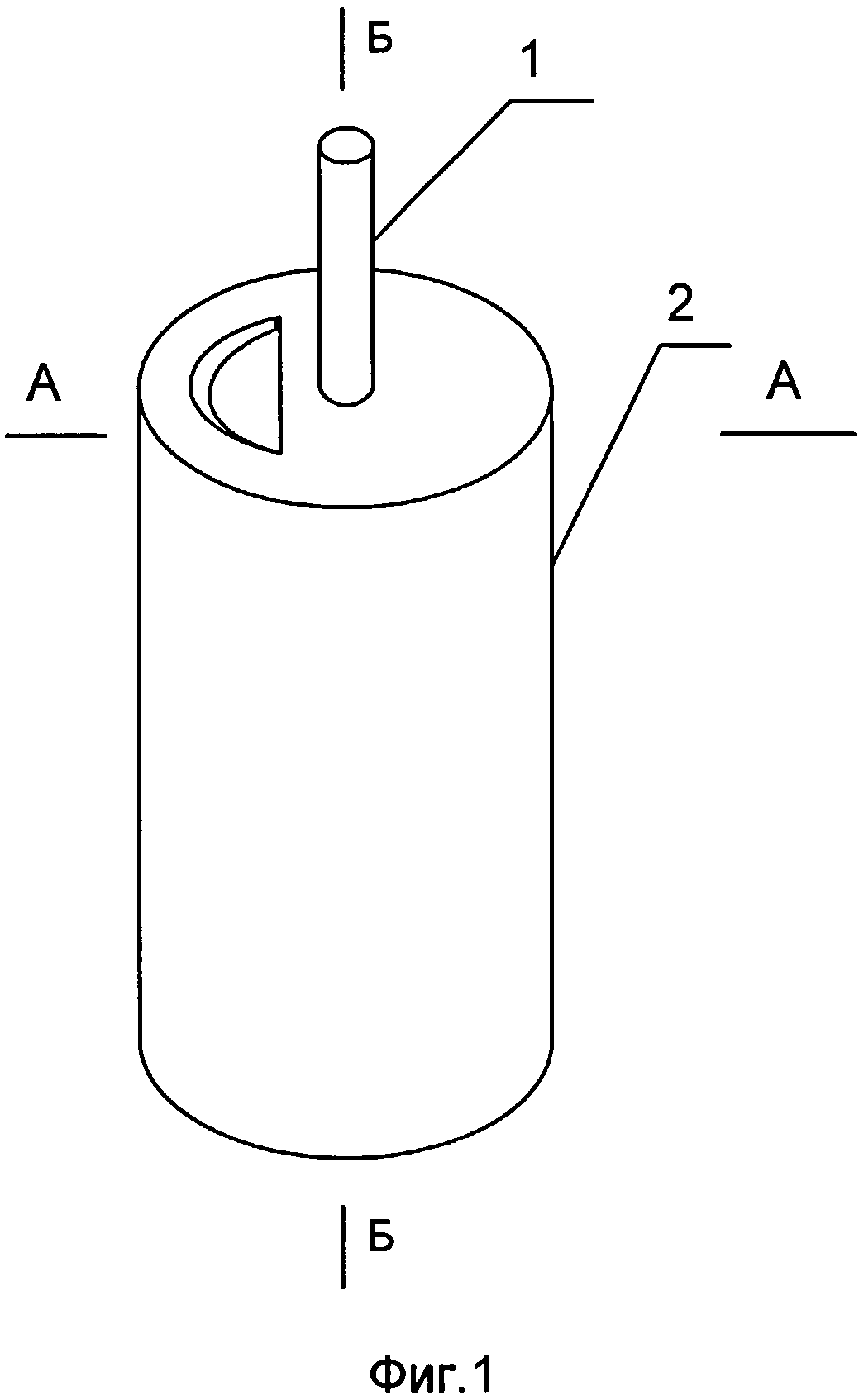

На фиг.1 изображен ковшовый бур; на фиг.2 изображен шнековый бур; на фиг.3 изображен вертикальный разрез ковшового бура; на фиг.4 горизонтальный разрез механизма вращения.

Ковшовый бур состоит из шнекового бура 1, кольцевого бура 2,внешней спиральной навивки шнекового бура 3, уширения шнекового бура с окном для забора грунта 4, внутренней спиральной навивки шнекового бура 5, зубчатой передачи шнекового 6 и кольцевого 7 буров.

Ковшовый бур работает следующим образом - при вращении шнекового бура 1 кольцевой бур 2 вращается в противоположном направлении с помощью механизма зубчатых передач шнекового 6 и кольцевого 7 буров, ускоряя подъем грунта по внешней спиральной навивке шнекового бура 3 на поверхность, а забор грунта осуществляется через окно в уширении шнекового бура 4, при достижении проектной отметки производят уплотнение основания с помощью внутренней спиральной навивки шнекового бура 5 при вращении ее в противоположном направлении.

Предложенное изобретение позволяет значительно повысить производительность, упростить конструкцию и выполнять уплотненное основание в виде конуса.

Источники информации

1. Авторское свидетельство СССР №1754869 А1, кл. E21В 7/24, 25/100, 1992.

2. Авторское свидетельство СССР №1808954 А1, кл. Е21В 7/24, 1993.
