[1]Класс МКИ: Е 04 Н 15/00, Е 04 Н 15/28
[3]Полезная модель относится к конструкции палатки, которая может быть использована в качестве походного снаряжения, преимущественно, для туристов, рыболовов и охотников.
[4]Известна палатка, содержащая каркас в виде центральной стойки с крестовиной на одном конце, в которой веерообразно закреплены стойки. Стойки выполнены трехсегментными с шарнирным соединением сегментов между собой. Крестовина выполнена в виде звездочки, в прорезях которой шарнирно закреплены свободные концы верхних сегментов. Палатка имеет механизм раскрытия, совмещенный с центральной стойкой, (см. свидетельство № 2257 на полезную модель, кл. МКИ Е04Н15/26, опубл. 16.06.96)
[5]Известна палатка, содержащая многогранный каркас в виде центральной стойки с крестовиной. На крестовине веерообразно закреплены стойки, на которые натянуто полотно тента. Стойки выполнены трехсегментными с шарнирным соединением сегментов. Крестовина выполнена в виде звездочки в прорезях которой шарнирно закреплены свободные концы верхних сегментов. Центральная стойка выполнена в виде двух коаксиально расположенных трубок, внешняя из которых несет крестовину, а на внутренней закреплена звездочка с распорными спицами, связанными другими своими концами с соответствующими верхними сегментами стоек. Палатка имеет механизм раскрытия, состоящий из шнура-стропа, закрепленного на стенке внешней трубки, и двух роликов, установленных соответственно внутри внешней трубки и в верхней части внутренней трубки (см. свидетельство № 3452 на полезную модель, кл. МКИ Е04Н15/00. опубл. 16.01.1997 г.).
[7]lilllpliilffllllin , Заявляемая полезная модель направлена на решение задачи по
[8]созданию конструкции палатки, удобной при эксплуатации в походных условиях, т.е. как в процессе ее переноски (транспортировки), так и в процессе установки и пользования ею на месте.
[9]Технический результат, который может быть достигнут при осуществлении полезной модели - это получение палатки, имеющей устойчивую конструкцию, легко и быстро собираемую и разбираемую в процессе эксплуатации. Преимущество палатки состоит также в том, что процессы установки каркаса и тента в ней фактически совмещены.
[10]Для достижения указанного результата заявляемая палатка содержит каркас, на который натянуто полотно тента, образованный, по меньшей мере, четырьмя складными стойками, веерообразно закрепленными на верхнем несущем элементе, смонтированном на верхнем держателе, причем каждая стойка выполнена, по меньшей мере, из трех отдельных последовательно соединенных шарнирным соединением частей. Свободные концы верхних частей стоек шарнирно закреплены на верхнем несущем элементе. Палатка имеет также механизм раскрытия каркаса, который содержит распорные тяги по числу стоек, шарнирно соединенные одними .своими концами с верхними частями стоек и шарнирно закрепленные другими концами на нижнем несущем элементе, смонтированном на нижнем держателе. Нижний держатель выполнен с возможностью размещения в верхнем держателе (при раскрытии каркаса) и фиксации в нем посредством фиксатора и с возможностью выхода из центральной трубки при складывании стоек каркаса в нерабочее положение. Механизм раскрытия содержит также гибкую управляющую тягу, которая подсоединена к нижнему держателю и перекинута через опорный элемент, установленный в центральной трубке.
[11]2 Нижний несущий элемент также может быть выполнен по форме
[12]звездочки, при этом концы тяг шарнирно закреплены в прорезях звездочки.
[13]Верхни держатель может быть выполнен в виде центральной трубки, а нижний держатель - в виде цилиндра.
[14]Каждое шарнирное соединение частей стоек представляет собой скобу, ориентированную своей открытой частью, противолежащей донной части скобы, в сторону тента и служащую фиксирующим упором при раскрытии каркаса.
[15]Полезная модель иллюстрируется чертежами, где

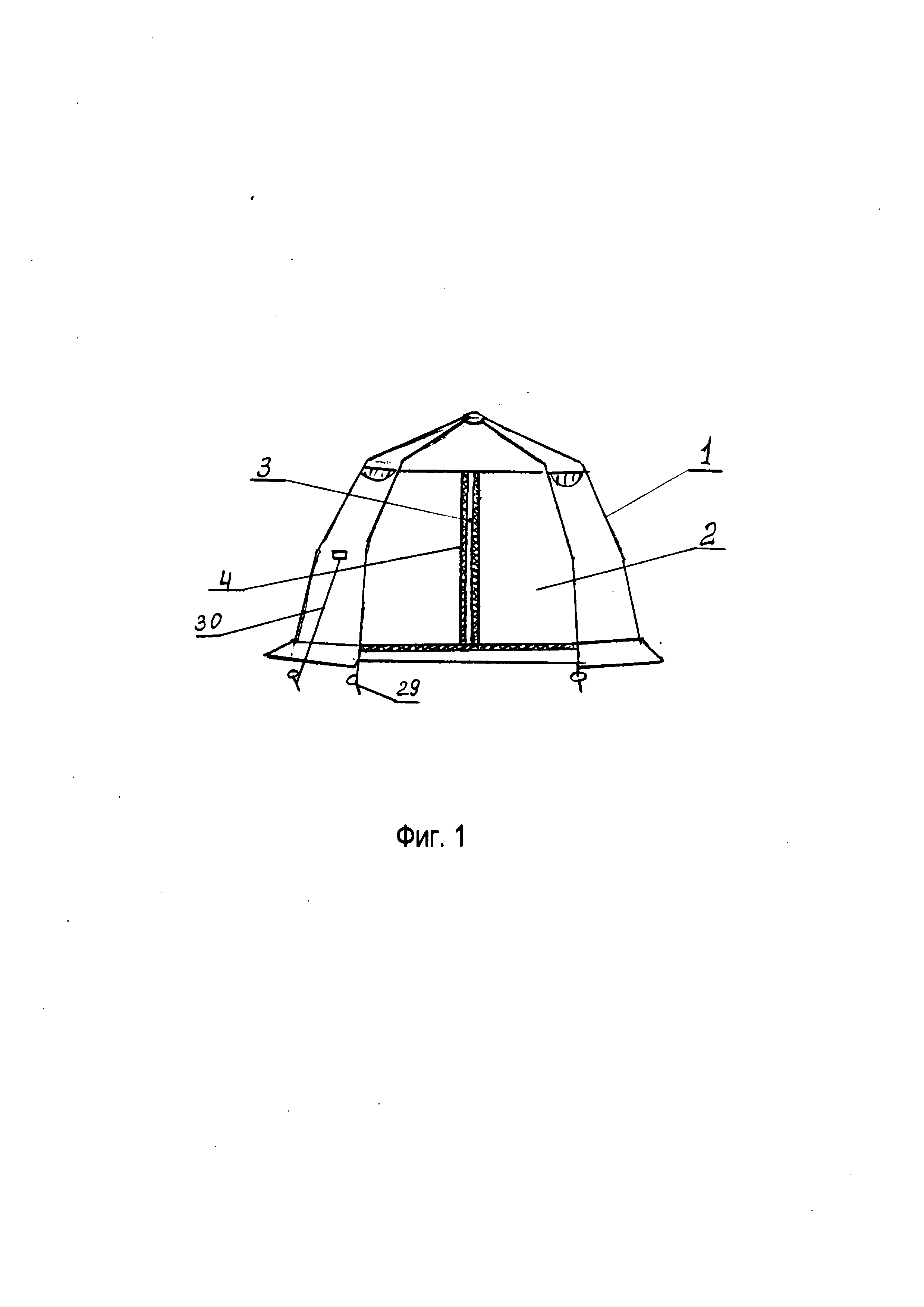

[16]на фиг. 1 изображен общий вид палатки в аксонометрии;

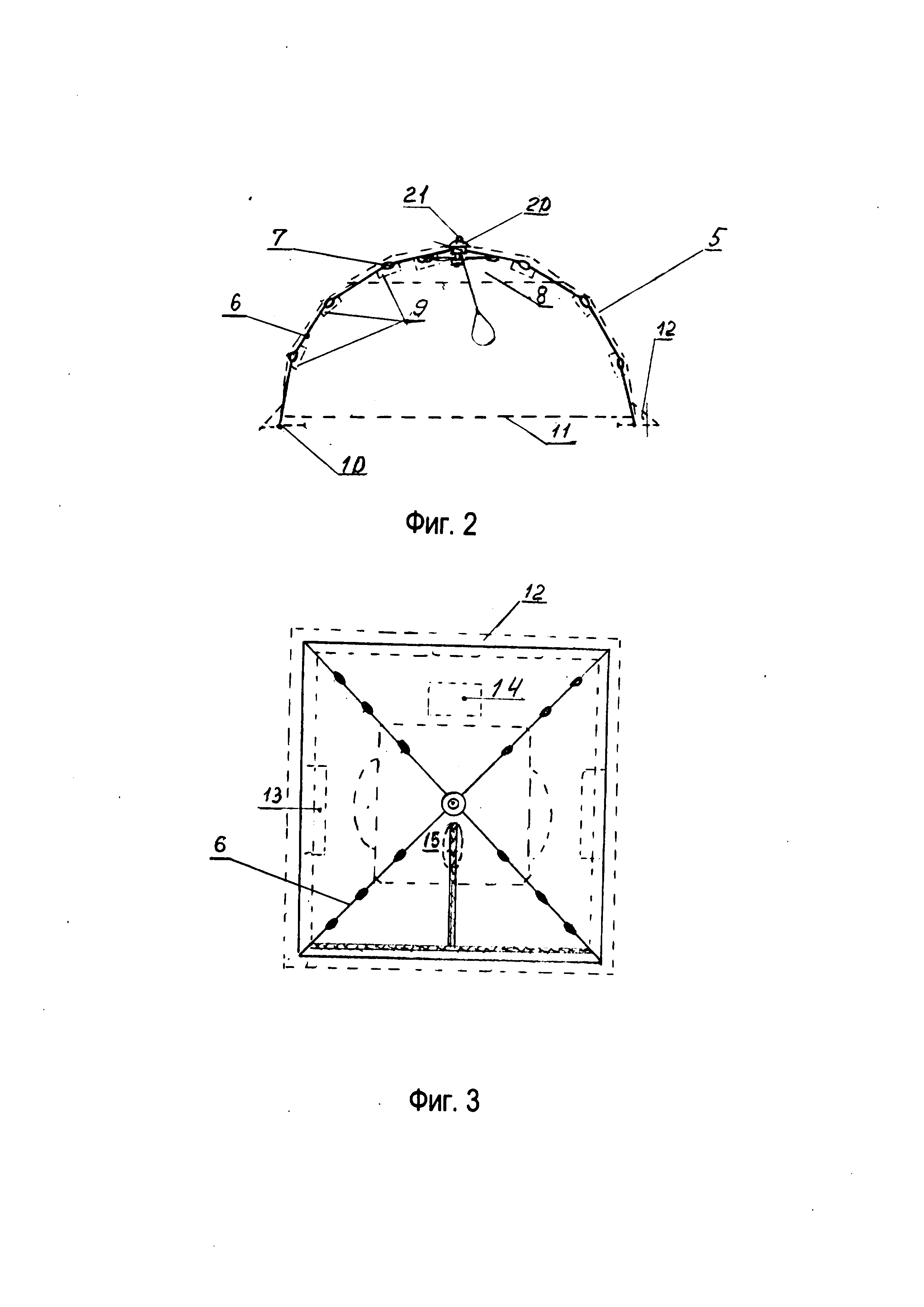

[17]на фиг. 2 - вид спереди на палатку, каркас которой образован четырьмя складными стойками;
[18]на фиг. 3 - вид сверху на палатку, каркас которой образован четырьмя складными стойками;

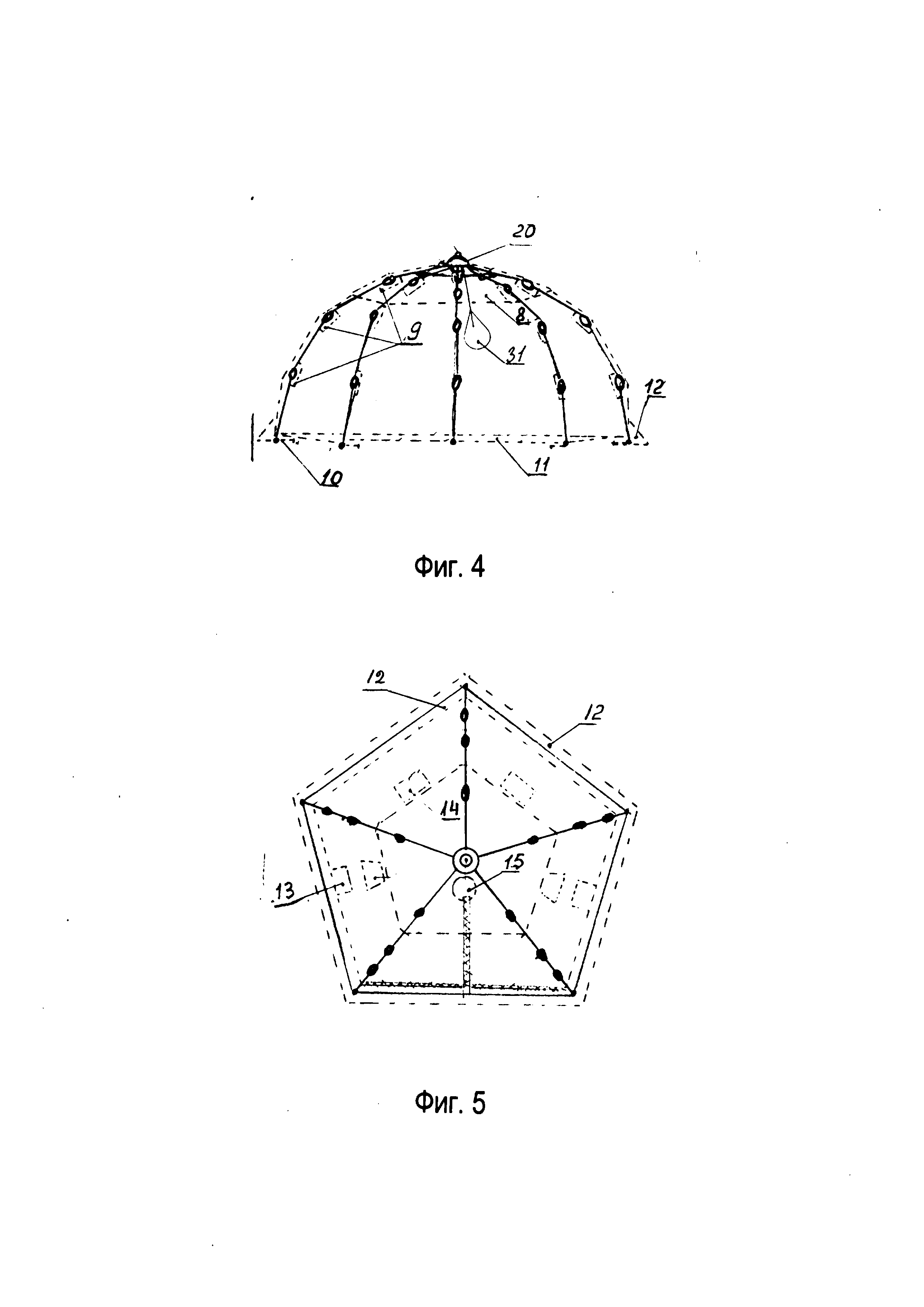

[19]на фиг. 4 - вид спереди на палатку, каркас которой образован пятью складными стойками;
[20]на фиг. 5 - вид сверху на палатку, каркас которой образован пятью складными стойками;
[21]на фиг. 6 - вид спереди на палатку, каркас которой образован шестью складными стойками;
[22]на фиг. 7 - вид сверху на палатку, каркас которой образован шестью складными стойками;
[23]на фиг. 8 - вид спереди на палатку, каркас которой имеет восемь складных стоек;
[24]на фиг. 9 - вид сверху на палатку, каркас которой имеет восемь складных стоек;

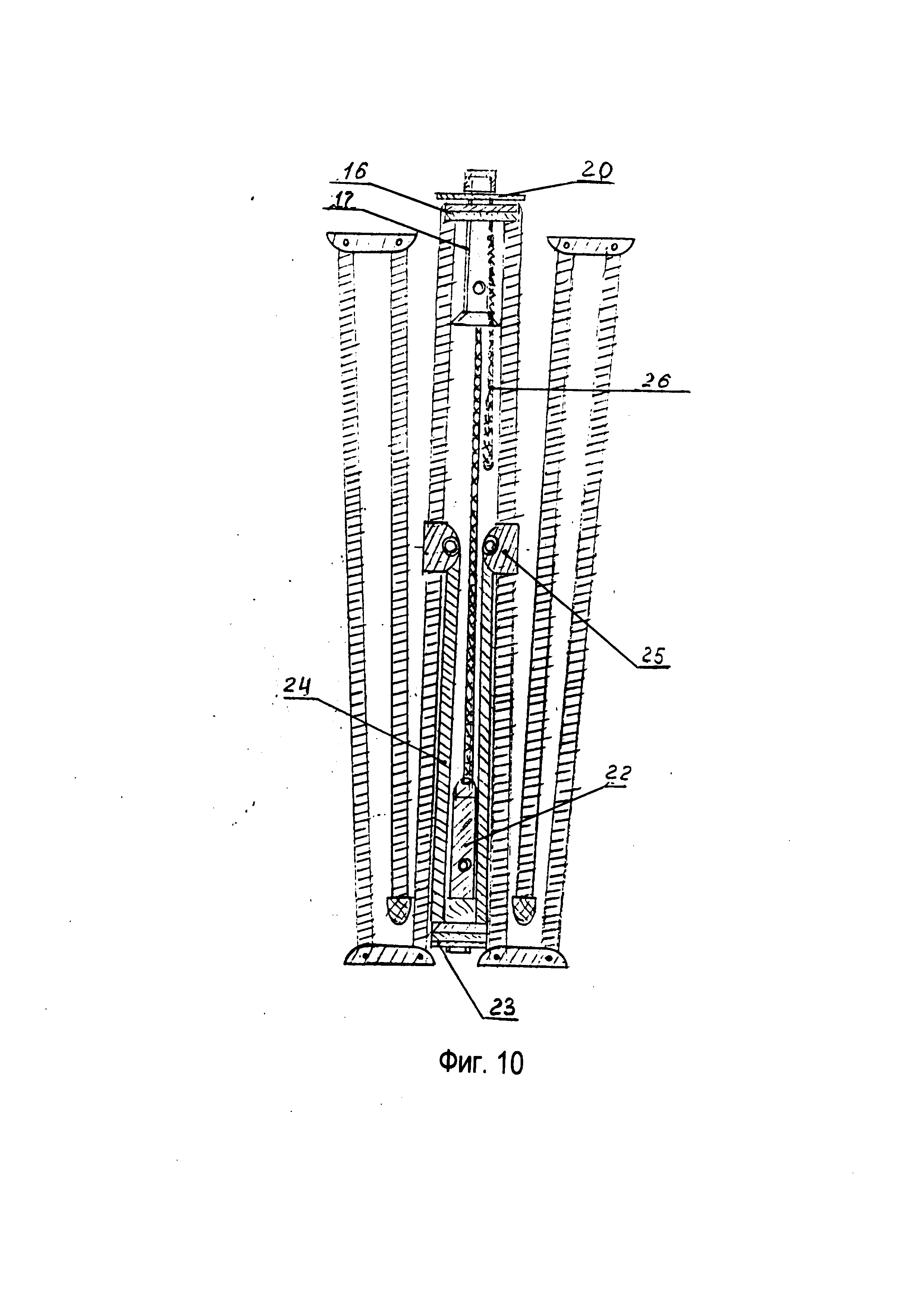

[25]на фиг. 10 - каркас палатки в сложенном виде при выполнении стоек каркаса из трех частей;

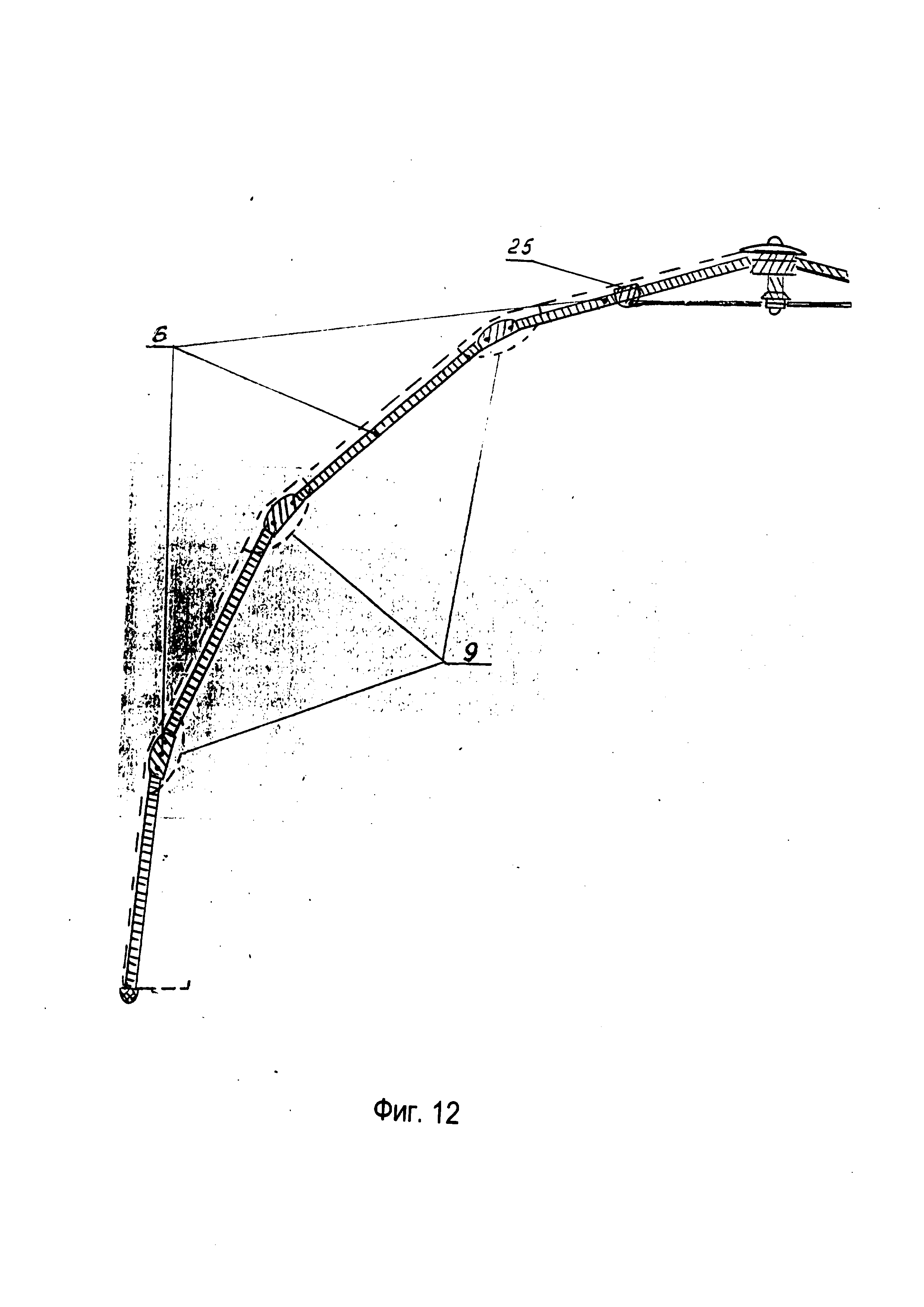

[27]на фиг 12 - одна из стоек каркаса, состоящая из четырех последовательно соединенных шарнирным соединением частей;
[28]на фиг,. 13 - фрагмент конструкции палатки с подробным изображением механизма раскрытия;
[29]на фиг. 14 - узел опорного элемента;
[30]на фиг 15 - верхний несущий элемент в виде звездочки;
[31]на фиг. 16 - нижний несущий элемент в виде звездочки;
[32]на фиг. 17 - скоба шарнирного соединения частей стоек;
[33]на фиг. 18 - хомут шарнирного соединения тяги с верхней частью стойки.
[34]Палатка представляет собой многоугольный шатер, образованный каркасом 1 с натянутым на него полотном тента 2. В одной из секций палатки выполнен вход 3, закрываемый на молнию или на липучку 4.
[35]Каркас палатки выполнен, по меньшей мере, из четырех складных стоек 5. На фиг. 2-9 показаны различные модификации выполнения каркаса соответственно из четырех, пяти, шести и восьми складных стоек. Стойки выполнены из дюралевых или углепластиковых трубок. Каждая стойка выполнена, по меньшей мере, из трех отдельных частей 6, последовательно соединенных между собой шарнирным соединением, включающим упорные металлические скобы 7. Предпочтительным является выполнение каждой стойки из четырех частей.
[36]Полотно тента 2 палатки выполнено из холодоустойчивого водоотталкивающего материала, например, из нейлона с пропиткой. Палатка снабжена защитным колпаком 8 выполненным из такой же ткани со специальным покрытием. Полотно тента 2 закрепляют на каркасе 1 подвижно с помощью матерчатых рукавов 9, вшитых в швы ткани с внутренней стороны. Купол палатки фиксируется на ножках 10 нижних частей стоек 5, где осуществляется внутренний подворот ткани по периметру палатки, на котором посредством липучки или молнии закреплен съемный пол 11 палатки. С наружной стороны палатку окружает . ветрозащитная отмостка - юбка 12 из нейлоновой ткани со специальным покрытием. Купол ,палатки имеет два окна на молнии, под которыми имеются карманы 13. С противоположной стороны предусмотрены еще два глухих окна 14 из прозрачной пленки, которые служат для обзора местности и которые закрываются шторкой. У входа на куполе под защитным колпаком 8 выполнено вентиляционное окно 15. Стойки 5 каркаса 1 веерообразно закреплены на верхнем несущем элементе, который выполнен в виде звездочки 16. При этом свободные концы верхних частей 6 стоек 5 шарнирно закреплены в прорезях звездочки 16. Звездочка 16 смонтирована на верхнем держателе, выполненном в виде центральной трубки 17, с помощью оси 18, на которой находится опорный элемент в виде ролика 19. Сверху звездочка 16 закрывается крышкой 20 тарельчатой формы и фиксируется на центральной трубке 17 колпаком 21 на резьбе. На центральной трубке 17 смонтирован механизм раскрытия, который обеспечивает растяжку каркаса. На одной оси с центральной трубкой 17 внизу находится нижний держатель, выполненный в виде цилиндра 22, в основании которого закреплен нижний несущий элемент, выполненный по форме звездочки 23. К звездочке 23 шарнирно подсоединены распорные тяги (спицы) 24, число которых равно числу стоек 5. Вторые концы распорных тяг 24 посредством хомутов 25 шарнирно соединены с верхними частями соответствующих стоек 5. Для раскрытия каркаса палатки служит управляющая гибкая тяга (шнур) 26, подсоединенная одним своим концом к цилиндру 22 и перекинутая через опорный элемент в виде ролика 19, на оси 18 которого крепится звездочка 16. Вытягивание гибкой тяги осуществляется через боковые отверстия 27, выполненные в центральной трубке 17. 5
[37]Цилиндр 22 выполнен с возможностью размещения в центральной трубке 17 при раскрытии каркаса 1 и фиксации в ней посредством фиксатора 2$ и с возможностью выхода из центральной трубки 17 при складывании стоек каркаса 1 в нерабочее положение.
[38]Из сложенного положения палатка раскладывается следующим образом. Сначала палатку расчехляют, а затем поднимают над головой крышкой 20 вверх и, удерживая за низ звездочку 23, дают возможность раскрыться всем стойкам 5. Стойки 5 под действием своего веса падают вниз и одновременно раскладываются. Остается только вытянуть гибкую тягу (шнур) 26 до отказа и каркас 1 примет правильную форму шатра. В результате пользователь оказывается внутри палатки. При сильном ветре палатку крепят колышками 29 у основания, а при очень сильном ветре ставят на растяжки 30. Затем на липучке или на молнии крепят пол 11.
[39]Сборку палатки производят следующим образом. Освобождают палатку от колышек 29 и/или растяжек 30, снимают пол 11 и удаляют фиксатор 28. Удерживая гибкую тягу 26 в ослабленном положении, тянут за распорные тяги 24 вниз, постепенно выводя стержень, выполненный в виде цилиндра 22 из центральной трубки.

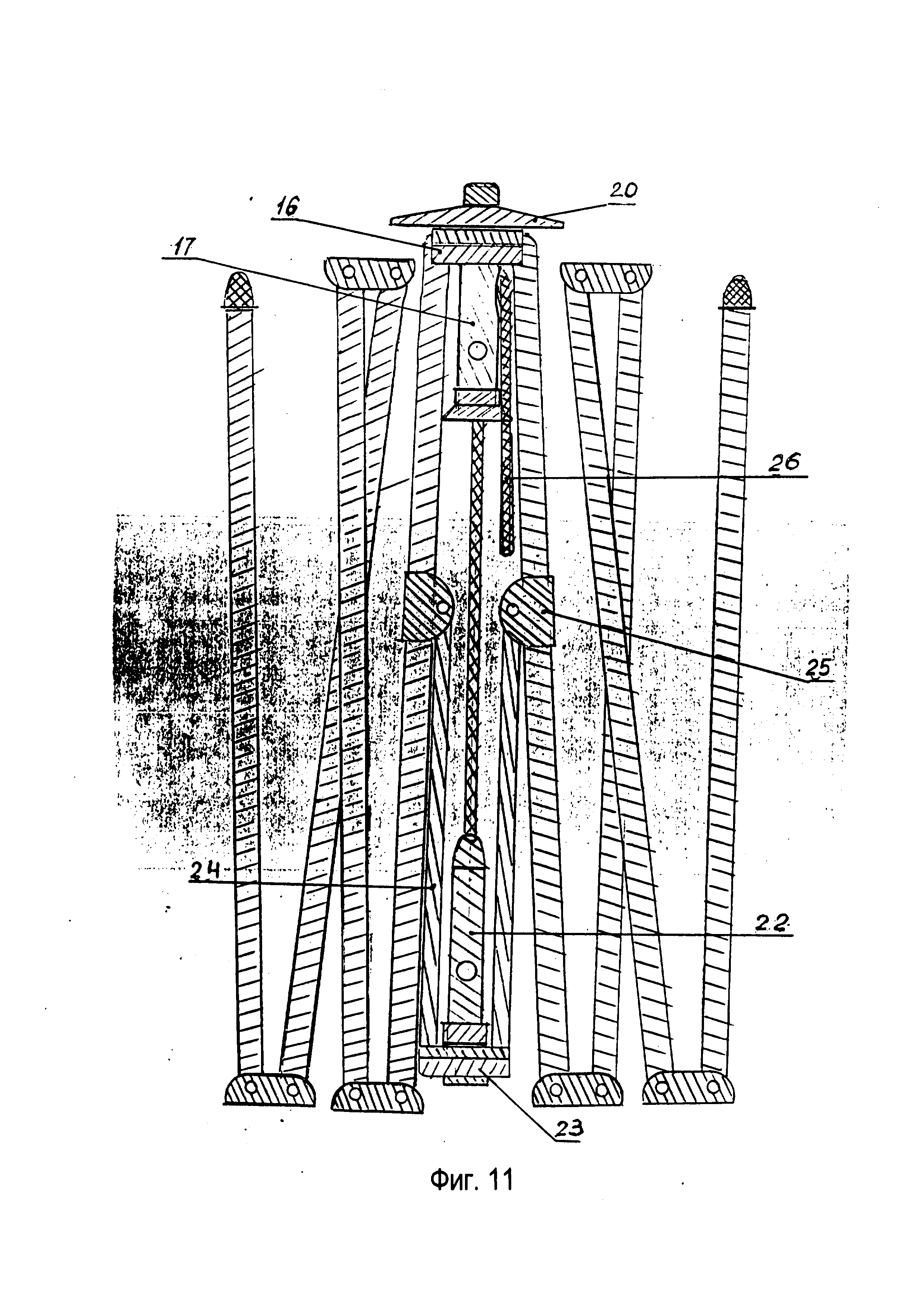

[40]Когда каркас ослабнет, необходимо выйти из палатки через заранее открытый вход и захватить верх палатки снаружи. Удерживая палатку в таком состоянии, прижимают ее за крышку к грунту. Под давлением сверху палатка сама начинает складываться в транспортную конфигурацию (см. фиг. 11).
