[1]Полезная модель относится к емкостям-контейнерам полимерным для дезинфекции, предстерилизационной очистки и химической стерилизации изделий медицинского назначения, перевязочных материалов, медицинских инструментов и оборудования в рабочих растворах дезинфектантов.
[2]Известна камера для дезинфекции и стерилизации медицинского инструмента [1], содержащая корпус с крышкой и перфорированный поддон, поддон снабжен ручками для его опускания и подъема, корпус и поддон выполнены в форме усеченной пирамиды с прямоугольным или округлым основанием, а на коротких боковых стенках поддона размещены снаружи упоры в виде вертикальных ребер и пластинчатые ручки. Известная камера из-за технологической невозможности обеспечения плотного контакта между боковой поверхностью корпуса камеры и крышкой не обеспечивает надежной защиты медицинского персонала от ингаляционного контакта с вредными для здоровья человека дезинфицирующими растворами.
[3]Известен контейнер [2], включающий емкость с цилиндрическим горлом, на котором выполнена резьба, и средство для защиты от контакта с утилизируемыми медицинскими инструментами и принадлежностями, при этом средство для защиты от контакта с утилизируемыми медицинскими инструментами и принадлежностями выполнено в виде полого цилиндра с внутренней резьбой для взаимодействия с резьбой емкости, края верхнего торца цилиндра соединены диаметрально расположенной планкой с образованием двух сегментов, планка снабжена двумя крышками для закрывания первого и второго сегментов, причем первый сегмент выполнен в виде сквозного отверстия, а второй сегмент выполнен в виде пластины с перфорацией. Наличие средства для защиты от контакта с утилизируемыми медицинскими инструментами и принадлежностями исключает возможность для ингаляционного контакта с содержимым контейнера медицинского, однако при этом появляются дополнительные неудобства при использовании полого цилиндра с внутренней резьбой при его взаимодействии с резьбой емкости, а также из-за усложненной конструкции с двумя крышками для закрывания первого и второго сегментов.
[4]Известен также контейнер [3], содержащий емкость, съемную крышку, полую цилиндрическую вставку, соединенную с крышкой и снабженную внутренней перегородкой, перекрывающей часть ее сквозной полости, и заглушку, установленную внутри цилиндрической вставки над перегородкой и снабженную средством для открывания. При этом в стенке цилиндрической вставки выполнены сквозные прорези, одна из которых расположена над внутренней перегородкой, а другая - над сквозной полостью цилиндрической вставки, а на боковых сторонах заглушки выполнены приливы с возможностью их фиксации в сквозных прорезях. Сквозная прорезь, расположенная над внутренней перегородкой, снабжена дополнительной сквозной выборкой, размещенной над прорезью и соединенной с ней.
[5]Недостатком указанных известных конструкций является отсутствие прижимного устройства, обеспечивающее прижим медицинских отходов, не позволяющий им всплывать в процессе нейтрализации вредных веществ.
[6]Известен контейнер медицинский [4], состоящий из ванны, решета с отверстиями в дне, гнета и крышки, который выполнен в виде прямоугольного параллелепипеда со скругленными углами и сглаженными ребрами жесткости, причем в конструкции ванны контейнера медицинского предусмотрен непрерывный посадочный поясок для установки крышки контейнера, сама крышка контейнера выполнена в виде сплошной конструкции с двумя углублениями для ее подъема, размещенными параллельно длинным стенкам контейнера медицинского. Недостатком известного контейнера является раздельное использование гнета и крышки контейнера ввиду отсутствия связи между ними. Соответственно, воздействие на гнет (прижимное устройство) возможно при временно снятой крышке контейнера, что не исключает ингаляционного контакта с вредными для здоровья человека дезинфицирующими растворами и приводит к неудобствам при использовании контейнера.
[7]Наиболее близким по совокупности существенных признаков является контейнер для сбора медицинских отходов [5], включающий корпус, съемную крышку, элементы взаимной фиксации крышки и корпуса, полую вставку, расположенную в корпусе, снабженный прижимным устройством, расположенным внутри полой вставки, и соединенным с ручкой, расположенной над крышкой, с возможностью вертикального перемещения относительно вставки. Когда в процессе использования контейнер заполняется соответствующим раствором, при помощи ручки, свободно перемещающейся вверх и вниз по отверстиям, выполненным в крышке, происходит прижим инструмента, не позволяющий ему всплывать над поверхностью раствора, то есть происходит полное погружение инструмента в раствор.
[8]Однако устройство по прототипу имеет следующие недостатки: Ручка, расположенная над крышкой, значительно выступает над ее поверхностью, при этом зазоры между стержнями, удерживающими ручку, и крышкой в зоне отверстий для стержней остаются открытыми для проникновения испарений от дезинфицирующих растворов из контейнера. Кроме того, выступание ручки сверху над крышкой ограничивает транспортировку и безопасное хранение нескольких контейнеров из-за невозможности их вертикального размещения одного над другим. Этому же недостатку - ограничению возможностей транспортировки нескольких вертикально составленных контейнеров - способствует также гладкая верхняя поверхность (отсутствие выемок для ножек на корпусе контейнера, располагаемого сверху) на крышке контейнера по прототипу. Элементы фиксации крышки контейнера выполнены неэргономично - неудобны в использовании, т.к. необходимо совмещать прорези на приливах корпуса с выступами на приливах крышки контейнера и дополнительно воздействовать на элементы фиксации.
[9]В контейнере по прототипу прижимное устройство, расположенное внутри полой вставки (поддона), выполнено без отверстий, что затрудняет погружение - извлечение прижимного устройства в рабочий раствор (замедляет из-за его сопротивления).
[10]Отверстия в полой вставке контейнера по прототипу выполнены только в области ее дна и не затрагивают боковые поверхности, что также затрудняет погружение - извлечение полой вставки в рабочий раствор (замедляет из-за его сопротивления).
[11]Задача полезной модели по отношению к вышеописанному контейнеру медицинскому [5] – улучшение надежности защиты персонала от вредного для здоровья человека ингаляционного контакта с дезинфицирующим раствором.
[12]На решение указанной задачи направлено достижение технических целей, заключающихся в устранении указанных выше недостатков прототипа.
[13]Для достижения технических целей в соответствии с указанной задачей заявляется емкость-контейнер для дезинфекции, предстерилизационной очистки и химической стерилизации медицинских изделий, включающая корпус (1), съемную крышку (2), поддон (3), расположенный в корпусе, прижимное устройство (4), расположенное внутри поддона и соединенное с ручкой (5), расположенной над крышкой (2) с возможностью вертикального перемещения относительно поддона (3), элементы (6) взаимной фиксации крышки и корпуса, отличия которого в соответствии с полезной моделью в том, что ручка выполнена с охватом сверху зазоров (8) между стержнями (7), удерживающими ручку (5), и крышкой в зоне отверстий (9) для стержней, ручка расположена над крышкой заподлицо с ее верхней поверхностью, которая выполнена с выемками (10), размещенными ортогонально соответствующим по форме выступам-ножкам (11) на дне корпуса для исключения горизонтальных смещений при вертикальном взаимном расположении нескольких емкостей-контейнеров, поддон (3) выполнен с отверстиями (12) протяженно-овальной формы, обеспечивающей расположение отверстий с переходом из области дна поддона на его боковую поверхность, прижимное устройство (4) также содержит отверстия (13) по всей площади прижима (контакта) с обрабатываемыми изделиями медицинского назначения. (Фиг. 1) Корпус и компоненты емкости-контейнера выполнены из химически стойкого полимерного материала и имеют геометрическую форму со скругленными углами и сглаженными ребрами жесткости с расширением корпуса кверху, обеспечивающую возможность вложения одних в другие для удобной транспортировки в нерабочем состоянии.
[14]Корпус емкости-контейнера содержит шкалу, индицирующую степень его заполнения рабочим раствором, градуированную как для емкости-контейнера с помещенным в него поддоном, так и для емкости-контейнера без поддона.
[15]Верхний край корпуса емкости-контейнера выполнен с отбортовкой (14) с канавкой, совпадающей по форме с внешним контуром крышки. Элементы (6) взаимной фиксации крышки и корпуса размещены на внешнем контуре крышки и выполнены с возможностью фиксирующего перемещения сверху - от крышки - вниз к отбортовке корпуса с защелкиванием в ее канавке.
[16]Соотношение величины поперечного сечения стержней (7), удерживающих ручку (5), и диаметра отверстий (9) для стержней (7) в крышке (2) обеспечивает величину зазора (8), предусматривающую возникновение силы трения в зоне контакта стержней (7) и стенок отверстий (9) с целью предотвращения произвольного всплытия (подъема) прижимного устройства под воздействием не тонущих в растворе помещенных в поддон обрабатываемых предметов.
[17]Сущность полезной модели поясняется чертежами.

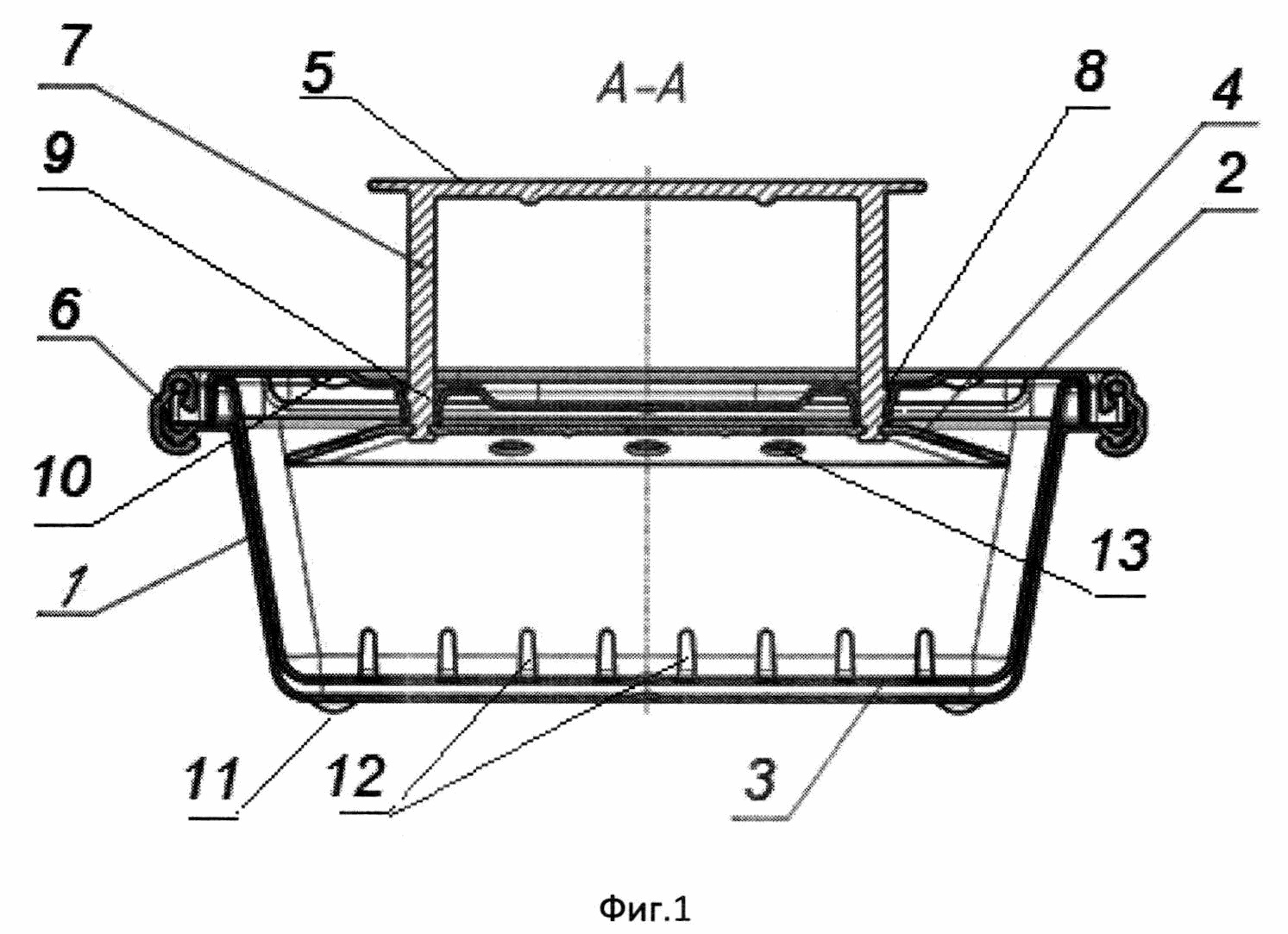

[18]Фиг 1 - емкость-контейнер для дезинфекции, предстерилизационной очистки и химической стерилизации медицинских изделий, общий вид.
[19]Фиг. 2 - емкость-контейнер для дезинфекции, предстерилизационной очистки и химической стерилизации медицинских изделий, вид сверху.

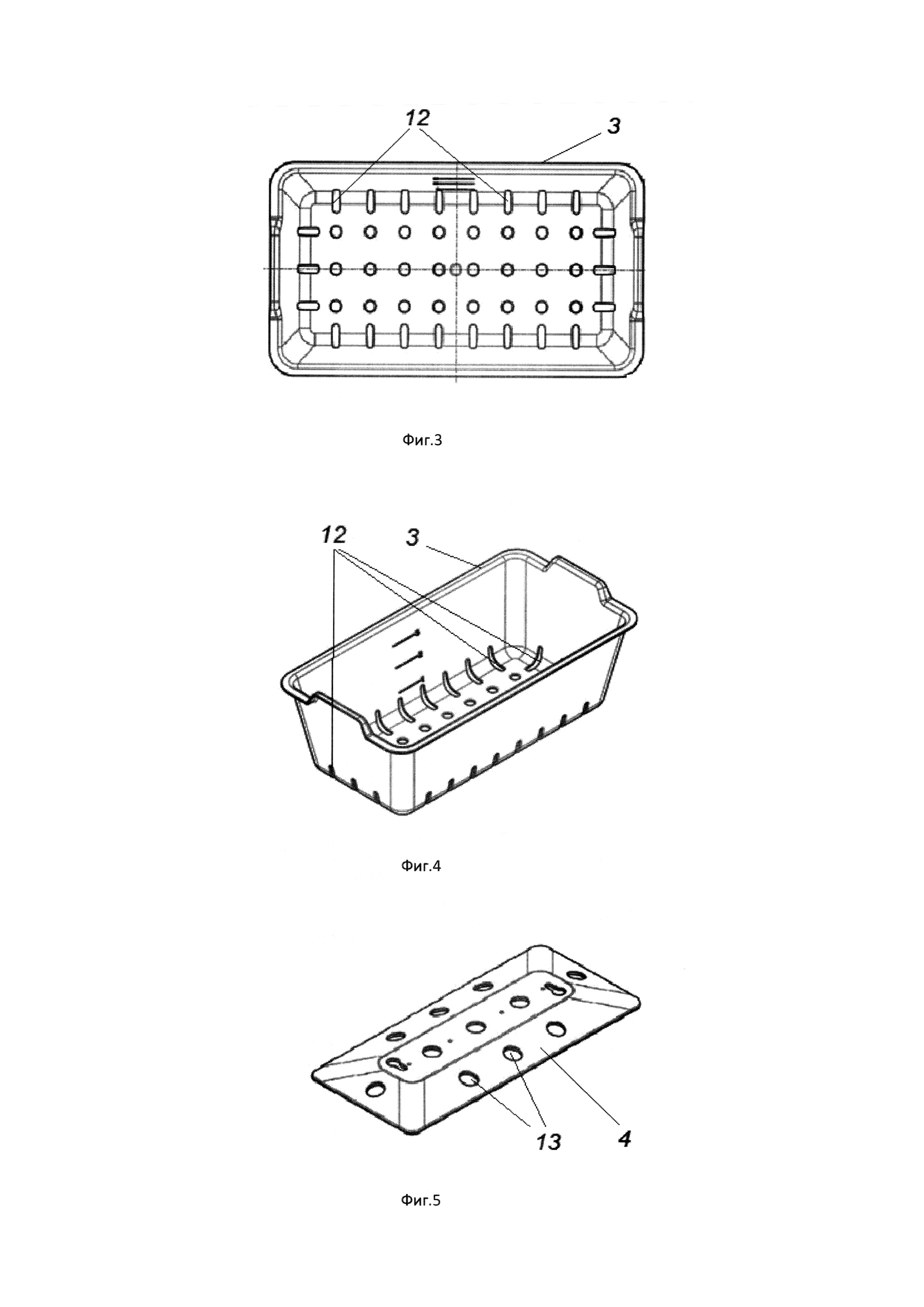

[20]Фиг. 3 - емкость-контейнер для дезинфекции, предстерилизационной очистки и химической стерилизации медицинских изделий со снятой крышкой, вид сверху на поддон, помещенный в корпус.
[21]Фиг. 4 - поддон, общий вид.
[22]Фиг. 5 - прижимное устройство.
[23]Емкость-контейнер для дезинфекции, предстерилизационной очистки и химической стерилизации медицинских изделий содержит корпус 1, съемную крышку 2, поддон 3, располагаемый в корпусе, прижимное устройство 4, располагаемое внутри поддона и связанное с ручкой 5, расположенной над крышкой 2 с возможностью вертикального перемещения относительно поддона 3, элементы 6 взаимной фиксации крышки и корпуса (фиг. 1). Для индикации с целью контроля степени заполнения рабочим раствором корпус емкости-контейнера содержит две шкалы: одну, градуированную для емкости-контейнера с помещенным в него поддоном, и вторую - для емкости-контейнера с извлеченным из нее поддоном.
[24]Обе шкалы могут иметь любой из удобных для пользования ими вид и на чертежах не показаны.
[25]Верхний край корпуса 1 и крышка 2 содержат элементы 6 взаимной фиксации крышки и корпуса, которые размещены на внешнем контуре крышки и выполнены с возможностью фиксирующего перемещения сверху - от крышки - вниз к верхнему краю корпуса с защелкиванием, как показано на фиг. 1, 2.
[26]Внешний контур верхнего края корпуса совпадает по форме с внешним контуром крышки (фиг. 2) и выполнен с возможностью плотного прилегания крышки к верхнему краю корпуса при фиксирующем защелкивании элементов 6.
[27]Ручка 5 удерживается над поверхностью крышки 2 стержнями 7, пронизывающими с зазорами 8 крышку 2 через отверстия 9. При этом ручка 5 выполнена с уширениями на концах, обеспечивающими накрывающий охват сверху зазоров 8 между стержнями 7, удерживающими ручку 5, и крышкой в зоне отверстий 9, предусмотренных на поверхности крышки для вертикального перемещения стержней 7, как показано на фиг. 2. Между этими отверстиями 9 на крышке 2 выполнено углубление для размещения ручки 5 заподлицо с верхней поверхностью крышки в рабочем положении.
[28]Накрывающий охват ручкой 5 зазоров 8 предотвращает выход испарений рабочего раствора из емкости-контейнера.
[29]Крышка 2 имеет выемки 10, размещенные ортогонально соответствующим по форме выступам-ножкам 11 на дне корпуса для исключения горизонтальных смещений при вертикальном взаимном расположении нескольких контейнеров (см. фиг. 1, 2).
[30]Внутри корпуса 1 расположен поддон 3, который соответствует по форме корпусу 1 и выполнен с перфорированным отверстиями дном, как показано на фигурах 3, 4). Верхний край поддона выполнен с плечиками на двух противолежащих сторонах (видно на фиг. 4, но ссылкой на чертежах не обозначены). Плечики играют роль ручек для поддона и предназначены для его выемки / вставки из /в корпус 1.
[31]Прижимное устройство 4 (фиг. 5), расположенное внутри поддона 3, связано с ручкой 5 при помощи соединительных стержней 7, которые проходят сквозь отверстия 9 крышки 2 с возможностью вертикального перемещения как ручки, так и прижимного устройства.
[32]При изготовлении изделия обеспечивают соотношение величины поперечного сечения стержней 7 и диаметра отверстий 9 для стержней 7 в крышке 2 таким образом, чтобы достигалась величина зазора 8, предусматривающая возникновение силы трения в зоне контакта стержней 7 и стенок отверстий 9 с целью предотвращения произвольного всплытия (подъема) прижимного устройства под воздействием не тонущих в растворе помещенных в поддон обрабатываемых предметов.
[33]За счет оптимизированных зазоров 8 между стержнями 7 ручки и ответными отверстиями 9 в крышке достигается фиксированный прижим прижимного устройства 4 к обрабатываемым изделиям, что исключает возможность всплытия легких предметов и последующее выталкивание прижимного устройства на поверхность рабочего раствора, легкие предметы гарантированно полностью погружены в рабочий раствор.
[34]Поддон 3 содержит не только отверстия, перфорирующие дно поддона, но также и отверстия 12 протяженно-овальной формы, расположенные с переходом из области дна поддона на его боковую поверхность (фиг. 3, 4).
[35]Дополнение перфорации поддона 3 отверстиями 12 протяженно-овальной формы, переходящими из области дна поддона на его боковую поверхность, способствует облегчению процесса погружения - извлечения поддона из / в рабочий раствор, так как снижает сопротивление массы раствора. Прижимное устройство 4 также содержит отверстия 13, распределенные по всей площади прижима (контакта) с обрабатываемыми изделиями медицинского назначения (см. фиг. 5).
[36]Кроме упомянутых отверстий 13 по краям верхней поверхности прижимного устройства 4 имеются два технологических отверстия с переменным диаметром (на фиг. 1, 5 показаны, но не обозначены указателем) для фиксации в них концов стержней 7, что позволяет при воздействии на ручку 5 вертикально перемещать (опускать или поднимать) как ручку, так и прижимное устройство 4 внутри поддона в закрытом крышкой 2 корпусе.
[37]При обработке легких (полых) изделий воздействием на ручку 5 опускают прижимное устройство 4 внутри поддона, и обеспечивается полное погружение обрабатываемых изделий в раствор.
[38]Дополнение прижимного устройства 4 отверстиями 13 способствует облегчению процесса погружения - извлечения прижимного устройства из/в рабочий раствор, так как снижает сопротивление массы раствора. Верхний край корпуса емкости-контейнера выполнен с отбортовкой 14, направленной наружу, совпадающей по форме с внешним контуром крышки (фиг. 1, 2).
[39]В частном варианте реализации отбортовка 14 может иметь канавку, в которую помещается внешний контур крышки при защелкивании элементов 6 взаимной фиксации.
[40]Элементы 6 взаимной фиксации крышки и корпуса, которые размещены на внешнем контуре крышки, выполнены с возможностью фиксирующего перемещения сверху - от крышки - вниз к отбортовке 14 корпуса с защелкиванием в ее канавке (на фиг. не обозначена).
[41]Данный способ фиксирования крышки на корпусе, обеспеченный лишь одним движением за счет перемещения сверху - от крышки - вниз к отбортовке 14 корпуса, обеспечивает улучшение эргономических характеристик емкости-контейнера.
[42]Корпус 1 и остальные компоненты емкости-контейнера выполнены из химически стойкого полимерного материала и предпочтительно имеют геометрическую форму параллелепипеда со скругленными углами и сглаженными ребрами жесткости с расширением корпуса кверху, обеспечивающую возможность вложения одних корпусов в другие для удобной транспортировки в нерабочем состоянии.
[43]Выполнение корпуса со скругленными углами и сглаженными ребрами жесткости упрощает его очистку после обработки изделий медицинского назначения, при этом корпус и, соответственно поддон, могут иметь любую геометрическую форму в виде чаши с расширением кверху с целью обеспечения возможности помещения нескольких корпусов и/или поддонов один в другой при транспортировке. При этом достигается улучшение эксплуатационных качеств емкости-контейнера медицинского. Остальные компоненты емкости-контейнера также выполнены из химически стойкого полимерного материала.
[44]В качестве материала изготовления могут быть применены полистирол или полиэтилен, или полипропилен, или АБС-пластик, или другие индифферентные к моющим и дезинфицирующим растворам материалы.
[45]Корпус 1 емкости-контейнера является основной частью, выполняющей функцию ванны, в которую заливается рабочий раствор дезинфектантов.
[46]Общий объем корпуса - предпочтительно 4,3 литра (±10%), рабочий объем - 3 литра (±10%). На внутренней части корпуса нанесена шкала объема с цифровыми обозначениями 1, 2, 3 л без учета перфорированного поддона.
[47]Упомянутая выше конструкция крышки 2 и корпуса 1 изделия обеспечивает плотное прилегание крышки к корпусу, причем верхний край корпуса емкости-контейнера выполнен с отбортовкой 14, направленной наружу, тем самым достигается повышение безопасности персонала при работе с дезинфицирующим раствором.
[48]Ручка 5 емкости-контейнера имеет галтели (уширения) на обоих концах, которые обеспечивают накрывающий охват сверху зазоров 8 между стержнями 7, удерживающими ручку 5, и крышкой в зоне отверстий 9. Кроме того, стержни 7 плотно прилегают к контуру отверстий 9 в крышке 2 за счет специально подобранных зазоров 8, величина которых обеспечивает наличие трения между стержнями 7 ручки и контуром отверстий 9 для упомянутых стержней. За счет упомянутых средств снижается возможность испарения химического раствора через отверстия в крышке и достигается улучшение надежности защиты персонала от вредного для здоровья человека ингаляционного контакта с дезинфицирующими растворами. На дне корпуса расположены выступы 11 - «ножки» для устойчивого расположения емкости-контейнера на горизонтальной поверхности. При расположении нескольких поддонов друг над другом в вертикальной стопке ножки выше расположенного емкости-контейнера помещаются в соответствующие выемки 10 ниже расположенного изделия, которые выполнены напротив (ортогонально) соответствующих по форме выступов 11 - на дне корпуса для исключения горизонтальных смещений при вертикальном взаимном расположении нескольких емкостей-контейнеров, что повышает безопасность при их транспортировке, обеспечивает снижение затрат на логистику при производстве.
[49]Перфорированный поддон 3 является рабочей емкостью, в которую помещаются обрабатываемые медицинские изделия и затем погружаются, находясь в поддоне в рабочий раствор, заполняющий емкость корпуса.
[50]На внутренней части перфорированного поддона имеется шкала для индикации заполнения с предпочтительной градуировкой 1, 2, 3 л с учетом объема этого поддона.
[51]Порядок работы с емкостями-контейнерами осуществляется в следующей последовательности:
[52]- заполняют раствором для обработки медицинских изделий корпус со вставленным перфорированным поддоном до рабочего объема;
[53]- размещают в перфорированном поддоне обрабатываемые медицинские изделия с учетом требований к этим изделиям, предусмотренных в действующих нормативных документах, и погружают в раствор в корпусе;
[54]- закрывают корпус с поддоном крышкой, продевая стержни 7, удерживающие ручку 5, через отверстия 9 и фиксируют стержни в технологических отверстиях для фиксации стержней прижимного устройства 4;
[55]- при наличии легких (полых) изделий они должны быть прижаты прижимным устройством 4 до их полного погружения в раствор;
[56]после окончания экспозиции промывают медицинские изделия в перфорированном поддоне под проточной питьевой и (или) дистиллированной водой предпочтительно вне корпуса. Дополнение прижимного устройства 4 отверстиями 13 способствует облегчению процесса погружения - извлечения прижимного устройства из/в рабочий раствор, так как снижает сопротивление массы раствора.
[57]Для облегчения и ускорения погружения поддона с медицинскими изделиями в раствор и при заполнении корпуса растворами в перфорированном поддоне выполнено достаточное для преодоления сопротивления толщи раствора количество отверстий - круглых в плоскости дна поддона и протяженно-овальной формы, переходящих из области дна поддона на его боковую поверхность. При этом материал изготовления поддона, толщина его стенок и форма (в частности, наличие ребер жесткости) выбраны таким образом, чтобы поддон обладал достаточной жесткостью.
[58]Время слива раствора зависит от количества загруженного инструмента. После освобождения инструментов от раствора их необходимо промыть проточной питьевой и/или дистиллированной водой вне корпуса.
[60]1. Патент RU 2929, МПК A61L 2/00, опубликован 16.10.1996.
[61]2. Патент RU 127626, МПК A61J 1/00, B65F 1/00, опубликован 10.05.2013.
[62]3. Патент RU 2438951, МПК B65F 1/00, опубликован 10.01.2012.
[63]4. Патент BY U5768, МПК A61J 1/00, опубликован 30.12.2009.
[64]5. Патент RU 136424, МПК B65F 1/04, опубликован 10.01.2014).
