[1]Полезная модель относится к антенным устройствам, в частности к выдвижным телескопическим мачтам, и может использоваться в мобильных и стационарных установках различного назначения.
[2]Известна телескопическая мачта (патент RU 2198131 опубл. 10.02.2003), которая содержит основание, промежуточные и внутреннюю секции, механизм подъема мачты винт-гайка, замки развернутого состояния и замки свернутого состояния положения мачты. На неподвижной наружной секции закреплен электрический двигатель и внутри установлен планетарный редуктор.
[3]Известна телескопическая мачта с пакетным выдвижением секций с механизмом подъема на основе цепи (патент RU 2760061 опубл. 22.11.2021), которая содержит неподвижную первую секцию и подвижные секции, в состав которых входят замки и упоры, предназначенные для захвата и фиксации подвижных секций, мотор-редуктор, механизм выдвижения секций выполнен на основе цепи, профиль звеньев которой выполнен с блокирующим пальцем на одном конце, препятствующим складыванию цепи в одном направлении после ее выпрямления, обеспечивающей передачу усилия в двух направлениях, при этом один конец цепи прикреплен к нижнему фланцу верхней выдвижной секции, другой ее конец уложен в магазин цепи, закрепленный на первой секции при помощи кронштейна, в нижних фланцах подвижных секций выполнены окна для прохода цепи, замок выполнен в виде механизма, имеющего два рабочих положения, кулачок которого выполнен с возможностью контакта с упорами, расположенными в подвижных секциях и с возможностью перевода флажка из положения упора на одну секцию в положение упора на другую секцию, на конце цепи расположено демпферное устройство, представляющее собой пакеты тарельчатых пружин, для подачи сигналов выдвижения мачты на полную высоту и транспортного положения секций мачты установлены концевые выключатели, при этом концевой выключатель выдвижения мачты на полную высоту встроен в магазин, а концевой выключатель транспортного положения секций мачты закреплен на первой секции или объекте носителе, в мотор-редукторе установлен вал механизма ручного привода, а для определения высоты подъёма на оси приводной звездочки расположен датчик оборотов.
[4]Известна конструкция пневматической телескопической мачты (https://www.pnevmomachta.ru/machta/t_18_510_a), содержащей ручной насос, основание, промежуточные и внутреннюю секции, винтовые замки.
[5]Общим недостатком представленных аналогов является сложность их устройства, обусловленная применением механических или пневматических подъемных механизмов, а также не приемлемые характеристики массы ввиду применения для изготовления мачт стали и других металлов.
[6]Известна телескопическая мачта, в качестве колен которой используются пластиковые рыболовные удилища. Каждое колено удилища имеет небольшую конусность, за счет которой производится фиксация колен мачты (удилища) относительно друг друга при выдвижении мачты (удилища). Данная конструкция подходит только для антенн очень малой массы, безразличных к колебаниям мачты под ветровой нагрузкой.
[7]Известна телескопическая мачта для антенны стеклопластиковая (https://www.ozon.ru/product/machta-dlya-antenny-teleskopicheskaya-dlina-7-5-metra-stekloplastik-1233330776/?reviewsVariantMode=2), выбранная за прототип и состоящая из стеклопластиковых труб разного диаметра соединенных между собой винтовыми хомутами.
[8]Недостатком прототипа является трудоемкость процесса установки мачты, обусловленная использованием винтовых хомутов для фиксации колен. Данное обстоятельство делает невозможной быстрое развертывание и сборку мачты. Также в качестве недостатка следует отметить недостаточную прочность и даже хрупкость стеклопластика, применяемого при производстве мачты, особенно в условиях низких температур окружающей среды. Практика использования показала, что систематические стягивающие воздействия винтовых хомутов приводят к возникновению трещин и сколов на взаимодействующей с хомутами поверхности колен мачты.
[9]Техническим результатом заявляемого предложения является снижение трудоемкости процесса установки антенной мачты с одновременным повышением ее надежности.
[10]Технический результат достигается тем, что используются замки, выполненные в виде комбинированного хомута с тремя парами отделенных друг от друга проушин, нижние две пары которых жестко фиксируются на конце каждой секции за счет сжатия винтами, а верхняя пара проушин сжимается на теле подвижной секции за счет эксцентрикового механизма, состоящего из винта с регулировочной гайкой на одном конце и серповидного рычага-эксцентрика, жестко шплинтом зафиксированного, на другом конце. Секции мачты выполнены из карбона.
[11]Сущность предложения поясняется чертежами, где:

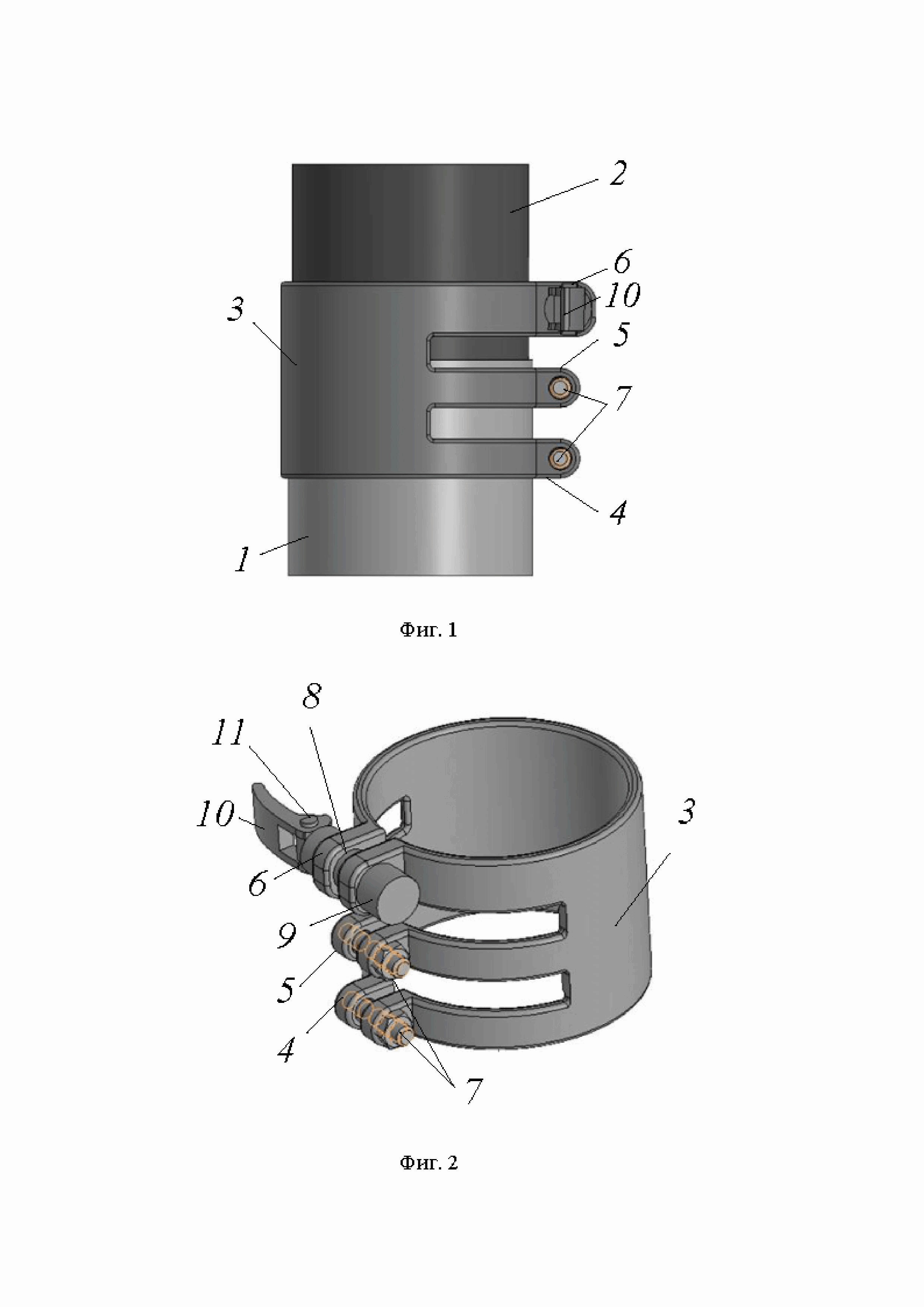

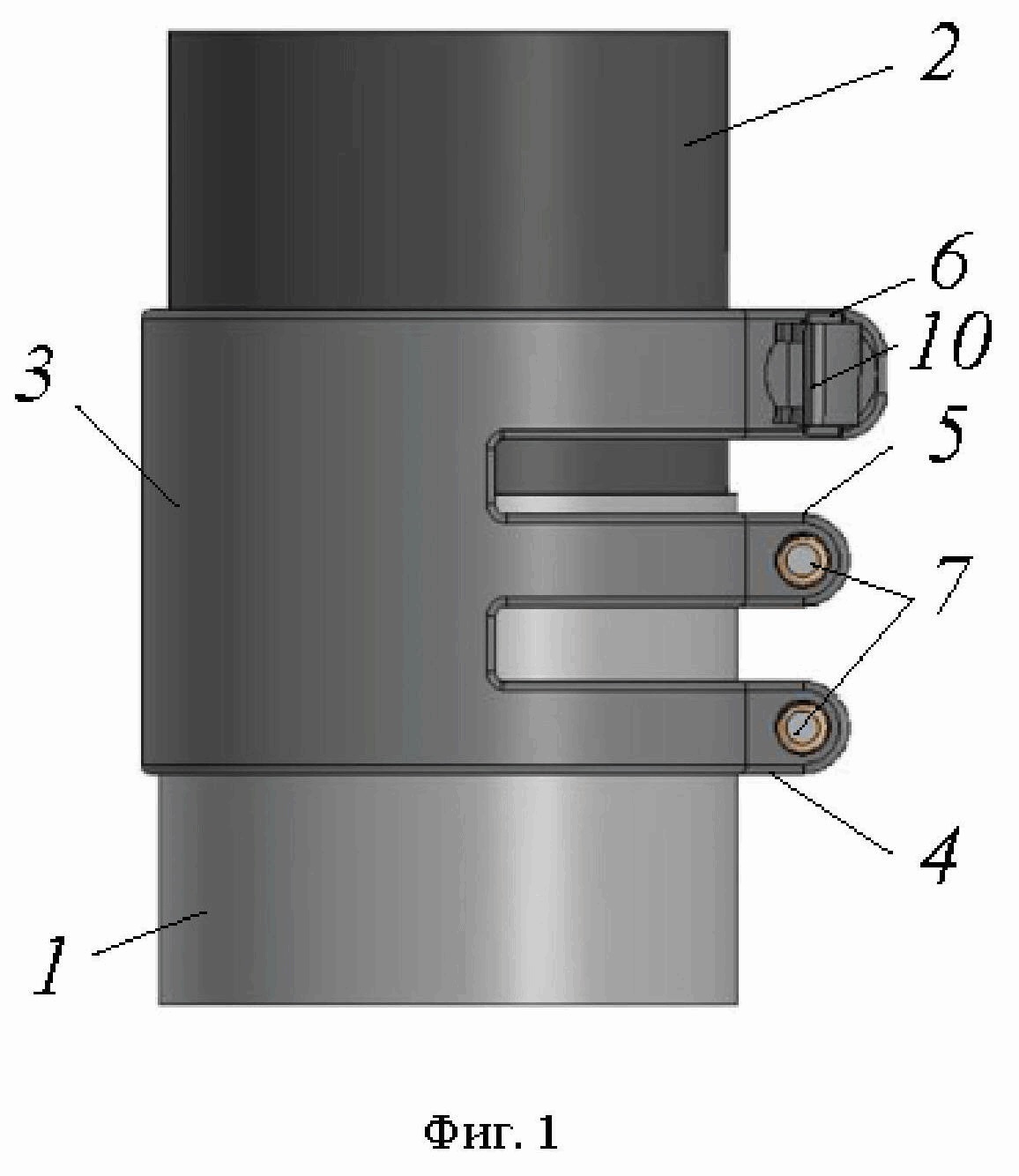

[12]на фиг. 1 изображена неподвижная и подвижная секция с установленным замком;
[13]на фиг. 2 изображена конструкция замка;

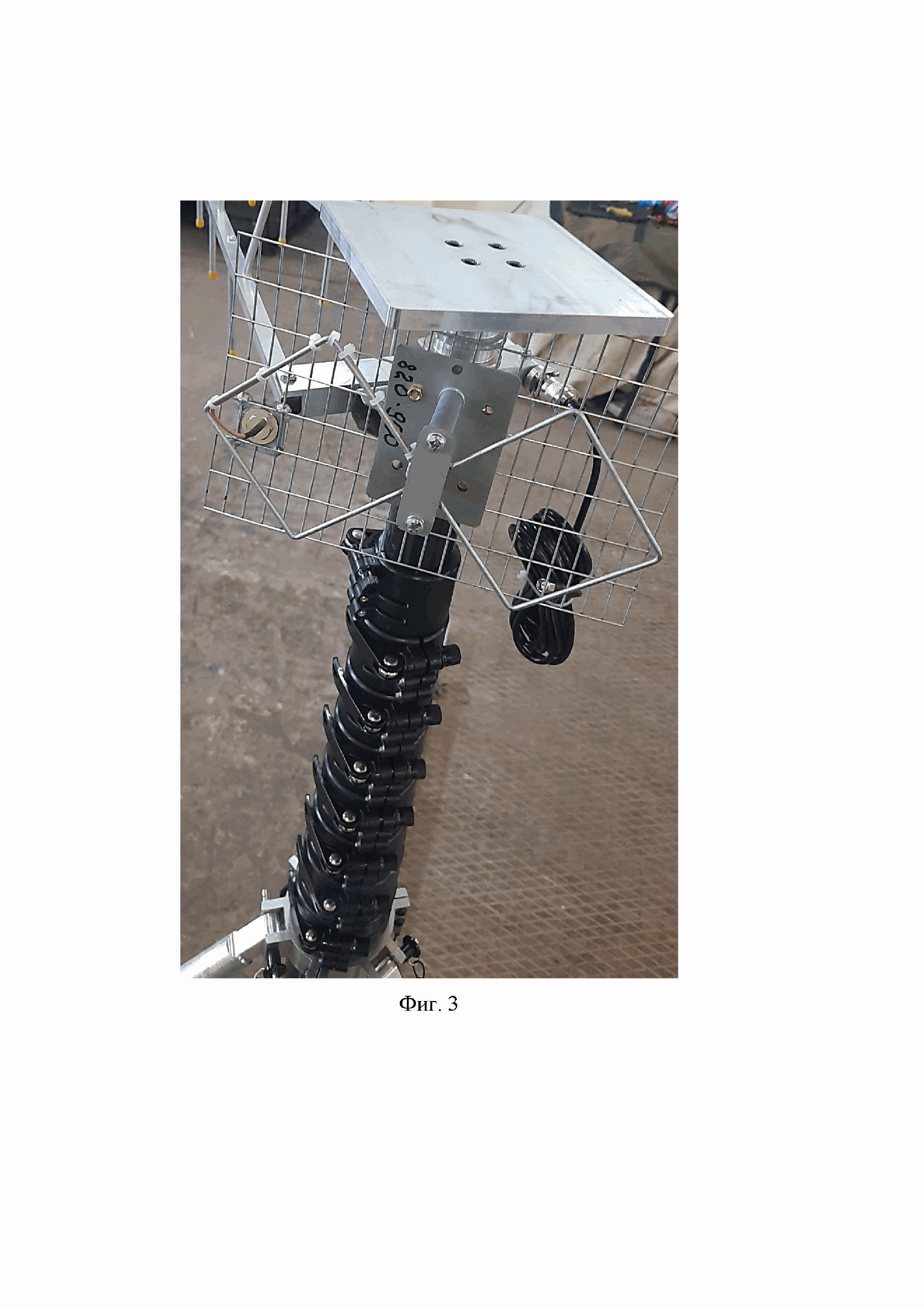

[14]на фиг. 3 изображена конструкция опытного образца антенной мачты с установленными на нее антеннами в собранном положении.
[15]Предлагаемая мобильная телескопическая антенная мачта содержит неподвижную 1 первую секцию и подвижные 2 секции, выполненные из карбона, замки, выполненные в виде комбинированного хомута 3 с тремя парами отделенных друг от друга проушин 4-6, нижние две пары 4 и 5 жестко фиксируются на конце каждой секции за счет сжатия винтами 7, а верхняя пара проушин 6 сжимается на теле подвижной 2 секции за счет эксцентрикового механизма, состоящего из винта 8 с регулировочной гайкой 9 на одном конце и серповидного рычага-эксцентрика 10, жестко шплинтом 11 зафиксированного, с другой стороны винта 8 (фиг. 1, 2).
[16]Предлагаемая мобильная телескопическая антенная мачта функционирует следующим образом.
[17]Из собранного положения (фиг. 3), предназначенного для транспортировки, мобильную телескопическую антенную мачту устанавливают в рабочее положение. При развертывании мачты каждая вышестоящая секция 2 последовательно выдвигается из нижестоящей 1 на требуемую высоту. Далее производится фиксация подвижной секции замком, выполненным в виде комбинированного хомута 3, в котором нижние две пары проушин 4 и 5 жестко фиксируются на конце каждой предыдущей секции за счет сжатия винтами 7. Фиксация подвижной секции производится за чет перевода серповидного рычага-эксцентрика 10 в положение «закрыто», используя умеренное усилие (фиг. 1). Эксцентриковый механизм позволяет сжать верхнюю пару проушин 6 на теле подвижной секции. Если рычаг 10 не переместился в требуемое положение до упора, следует ослабить регулировочную гайку 9 и наоборот – при легком ходе рычага 10 гайку 9 следует подтянуть.
[18]Для приведения мачты в транспортировочное (сложенное) положение, достаточно последовательно, начиная с нижней секции, перевести серповидные рычаги-эксцентрики 10 в положение «открыто», придерживая руками, сложить выдвинутые секции в обратном развертыванию порядке.
[19]Для исключения растрескивания секций мачты при систематическом стягивающем воздействия хомутов их выполняют из карбона.
[20]По сравнению с прототипом предлагаемое техническое решение позволяет уменьшить трудоемкости процесса установки антенной мачты с одновременным повышением ее надежности.
