[1][1] Техническое решение относится к мишеням, а именно к стрелковой мишени с возможностью имитации ответного выстрела.
[3][2] Существуют разнообразные технические решения, относящиеся к стрелковым мишеням разной степени сложности и направленности.
[4][3] Также известны способы подготовки, такие как:
[5]отработка на полигоне или в тире. Мишени устанавливаются на разном расстоянии от спортсмена-стрелка, часть из них имитируют противника с оружием, часть — без него. От вида мишени зависят действия спортсмена-стрелка (открывать огонь до укрытия или двигаться к нему сразу). Также устанавливаются различные укрытия, которые определяют выбор положения для стрельбы (стоя, с колена, лёжа и т.д.). Во время отработки навыка нужно перемещаться между укрытиями и выполнять стрельбу из-за них;
[6]использование большого зеркала. Его устанавливают перед укрытием, чтобы спортсмен-стрелок видел часть своего силуэта, видимого противнику. При использовании зеркала можно работать «вхолостую» по своему отражению (имитация противника, стреляющего из-за укрытия);
[7]отработка смены позиции. Нужно заранее наметить запасные огневые позиции в укрытии или близлежащие укрытия и быть готовым занимать их в соответствии с меняющейся обстановкой боя. Также следует отрабатывать смену положений для стрельбы и перекладывание оружия из одной руки в другую;
[8]укрытия различных типов, высоты и формы отрабатывать принятие различных положений для стрельбы из-за укрытий разных типов и высоты;
[9]стрелковый поединок, где спортсмены-стрелки, используя условия местности или специально созданные «лабиринты укрытий», ведут огонь друг по другу в соответствии с меняющимися условиями стрелкового боя.
[10][Светличный Е.Г. Формирование навыков стрельбы из-за укрытия у обучающихся образовательных организаций МВД / Е.Г. Светличный, В.В. Шанько, А.А. Жамборов // Проблемы современного педагогического образования. – 2021. – № 72-2. – С. 239-242. – EDN ATHOAQ.]
[11][4] Из уровня техники известно решение, описанное в RU 99145 U1 «СТРЕЛКОВЫЙ ТРЕНИРОВОЧНЫЙ КОМПЛЕКС С СИСТЕМОЙ ОТВЕТНОГО ОГНЯ», ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ГЕРЦ" (RU), опубликовано: 10.11.2010, где представлен стрелковый тренировочный комплекс, содержащий защитную галерею, в которой с одной стороны размещен проекционный экран, а в противоположной стороне - рубеж стрельбы, а также компьютер управления, причем между экраном и рубежом стрельбы размещены связанные с компьютером управления мультимедийный проектор фронтального проецирования мишени на экран и электронно-оптический прибор наблюдения с устройством определения попадания, которое выполнено с возможностью визуализации отметки попадания, отличающийся тем, что он снабжен метательным устройством ответного огня в виде поворотного устройства метания твердых элементов и средствами слежения за положением стрелка и наведения ответного огня, подключенными к компьютеру управления, а рубеж стрельбы выполнен с возможностью перемещения стрелка.
[12][5] Из уровня техники известно решение, описанное в RU 2530464 С1 «СТРЕЛКОВЫЙ ТРЕНИРОВОЧНЫЙ КОМПЛЕКС», ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "ПРИБОР" (RU), опубликовано: 10.10.2014, где представлен стрелковый тренировочный комплекс, включающий смонтированный в помещении экран для визуализации мишенной обстановки с мультимедийного проектора и видеокамеру, фиксирующую результаты стрельбы, которые визуализируются и архивируются в компьютере с программами упражнений, связанном с системой ответного огня, содержащей пейнтбольный маркер и поворотное устройство наблюдения за стрелком на огневом рубеже с оружием, снабженным лазерным импульсным излучателем, имитирующим выстрелы, отличающийся тем, что пейнтбольный маркер установлен на поворотной платформе, оснащенной автономными приводами горизонтального и вертикального перемещений, где жестко закреплены инфракрасный прожектор и видеокамера слежения за светоотражающей меткой на стрелке, экспонируемой в компьютере, который дополнительно связан с блоком идентификации оружия и индивидуализации его лазерных импульсов по радиомаякам, смонтированным в их магазинной коробке, которые функционально связаны через курок оружия с лазерным импульсным излучателем.
[13][6] Недостатками известных из уровня техники решений являются отсутствие возможности при тренировке создания условий реального стрелкового боя с ситуациями, когда ведётся ответный огонь со всеми вытекающими из данного обстоятельства преимуществами для тренировки, а также сложность в оперативном перемещении и развёртывании.
[14]СУЩНОСТЬ ТЕХНИЧЕСКОГО РЕШЕНИЯ
[15][7] Техническая проблема, решаемая с помощью заявленного технического решения, заключается в устранении недостатков, присущих существующим аналогам.
[16][8] Основной технический результат от использования данного технического решения заключается в обеспечении возможности при тренировке создания условий реального стрелкового боя с ситуациями, когда ведётся ответный огонь со всеми вытекающими из данного обстоятельства преимуществами для тренировки.
[17][9] Также присутствует дополнительный технический результат в виде обеспечения мобильности стрелковой мишени и простоты её установки и использования.
[18][10] Данные технические результаты достигаются за счет использования стрелковой мишени с возможностью имитации ответного выстрела, представляющей собой единый блок с расположенной на одной стороне поражаемой металлической поверхностью, расположенными на обратной стороне связанными между собой датчиком удара, электронной платой блока управления с элементами внешней связи, разъемами подключения, блоком питания, оптическими лазерными передатчиками, расположенными по краям блока и зафиксированными с помощью креплений.
[19][11] Данное техническое решение может быть выполнено в виде стрелковой мишени с возможностью имитации ответного выстрела, представляющей собой единый блок с расположенной на одной стороне поражаемой металлической поверхностью, расположенными на обратной стороне связанными между собой датчиком удара, электронной платой блока управления с элементами внешней связи, разъемами подключения, блоком питания, оптическими лазерными передатчиками, расположенными по краям блока и зафиксированными с помощью креплений.
[20][12] Поражаемая металлическая поверхность может быть выполнена в форме произвольной геометрической фигуры.
[21][13] Количество и расположение оптических лазерных передатчиков и креплений для них может варьироваться в зависимости от необходимости корректировки направления и сложности имитации ответного выстрела.
[22][14] На поражаемой металлической поверхности могут быть дополнительно расположены фотодатчики.
[23][15] Поражаемая металлическая поверхность может быть выполнена из бронированного материала.
[24][16] Стрелковая мишень может быть дополнительно оснащена опорами или элементами крепления для фиксации.
[25][17] В качестве датчика удара может использоваться тензодатчик, что позволяет определять прямое попадание или рикошет, а также определять попадание полным боеприпасом или его частью.
[26][18] В качестве датчика удара может использоваться трехосевой датчик, что позволяет дополнительно определить направление удара.
[27][19] На стрелковую мишень может быть нанесена камуфлирующая окраска.
[28][20] На переднюю часть стрелковой мишени может быть нанесена камуфлирующая окраска.
[29][21] Стрелковая мишень может быть установлена на подвижную платформу.
[30]КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ
[31]Фиг. 1 – электрическая схема устройства.
[32]Фиг. 2 – общий вид устройства в одном из вариантов реализации.

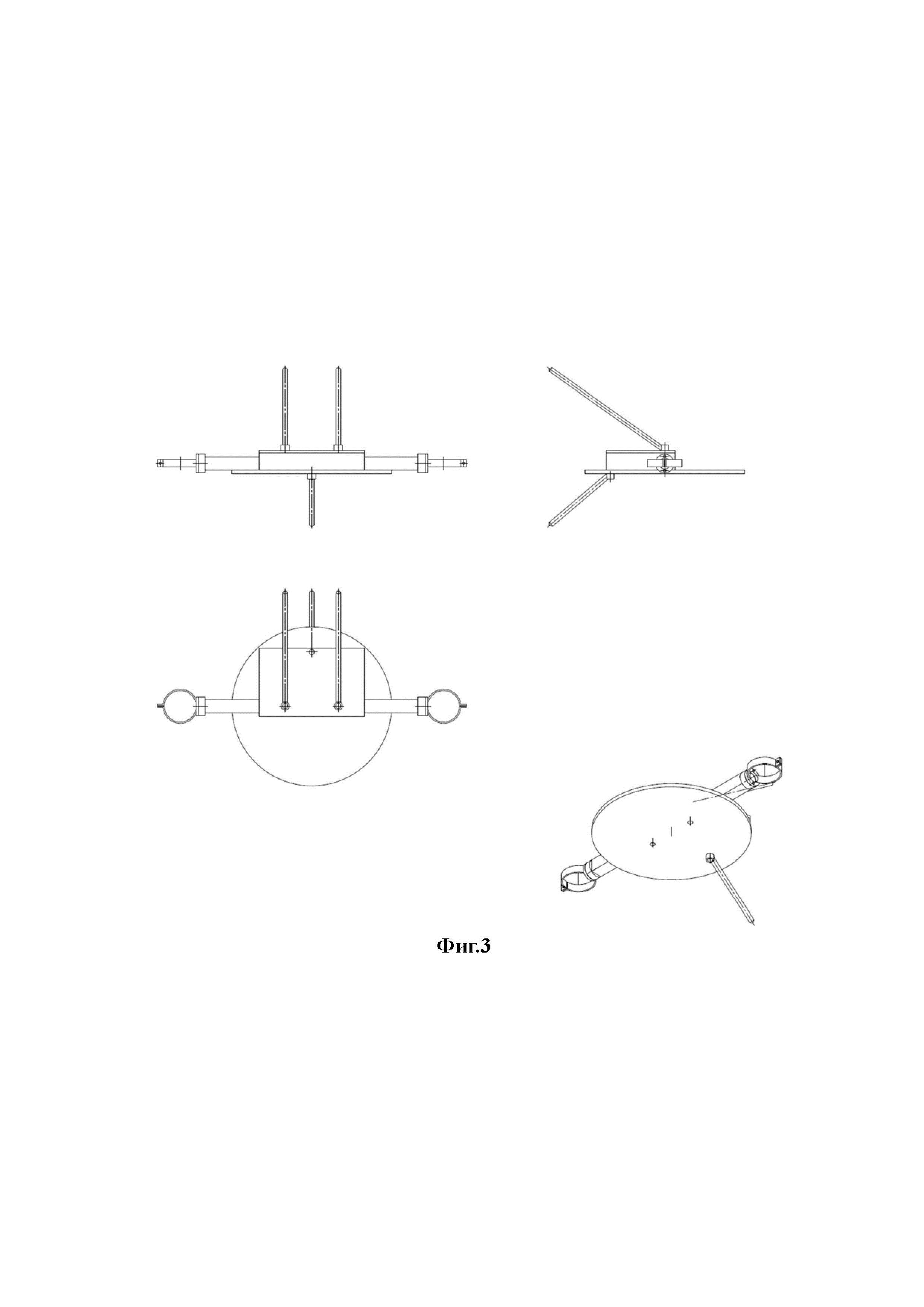

[33]Фиг. 3 – чертежи устройства в одном из вариантов реализации в разных проекциях.ПОДРОБНОЕ ОПИСАНИЕ ТЕХНИЧЕСКОГО РЕШЕНИЯ
[34][22] Основной технический результат от использования данного технического решения заключается в обеспечении возможности при тренировке создания условий реального стрелкового боя с ситуациями, когда ведётся ответный огонь со всеми вытекающими из данного обстоятельства преимуществами для тренировки.
[35][23] Также присутствует дополнительный технический результат в виде обеспечения мобильности стрелковой мишени и простоты её установки и использования.
[36][24] Данные технические результаты достигаются за счет использования стрелковой мишени с возможностью имитации ответного выстрела, представляющей собой единый блок с расположенной на одной стороне поражаемой металлической поверхностью, расположенными на обратной стороне связанными между собой датчиком удара, электронной платой блока управления с элементами внешней связи, разъемами подключения, блоком питания, оптическими лазерными передатчиками, расположенными по краям блока и зафиксированными с помощью креплений.
[37][25] Данное техническое решение может быть выполнено в виде стрелковой мишени с возможностью имитации ответного выстрела, представляющей собой единый блок с расположенной на одной стороне поражаемой металлической поверхностью, расположенными на обратной стороне связанными между собой датчиком удара, электронной платой блока управления с элементами внешней связи, разъемами подключения, блоком питания, оптическими лазерными передатчиками, расположенными по краям блока и зафиксированными с помощью креплений.
[38][26] Данное техническое решение в первую очередь предназначено для подготовки спортсменов-стрелков по тактической стрельбе (пейнтбол; страйкбол; практическая стрельба по правилам IDPA и IPSC и прочие с использованием метательных снарядов/боеприпасов, а также по фиджитал спорту - тактическая стрельба). Использование этой мишени не требует дополнительной подготовки оружия к тренировочному занятию и какого-либо изменения ТТХ оружия. Спортсмен-стрелок надевает поверх своего снаряжения накладную повязку и приступает к тренировке. Огонь по мишени ведется из штатного оружия стрелка.
[39][27] Данное техническое решение относится к инструментальному и педагогическому контролю в спорте, способствует формированию навыков стрельбы из-за укрытий, развитию скорости реакции на изменяемые условия стрелкового боя, повышает тактическую и техническую оснащенность спортсмена-стрелка, фиксирует результаты выполнения тренировочного упражнения (время, количество попаданий в мишень, количество пропущенных «ответных выстрелов» и т.д.).
[40][28] С целью создания условий реального стрелкового боя «ответный огонь и поражение стрелка-спортсмена» из существующих способов подготовки возможно использование только поединка между спортсменами-стрелками или группами спортсменов-стрелков. Использование стрелковой мишени с имитацией ответного выстрела (или группы мишеней) позволяет исключить из тренировочного процесса фактор ошибочных действий соперника, а также фактор утомления соперника. Запрограммированный ответный выстрел по одному из алгоритмов требует от спортсмена-стрелка постоянного контроля своих действий, окружающего пространства и принятия тактически выверенных действий для достижения результата – поражения мишени и ухода с линии ответного огня. Разнообразие алгоритмов и возможность создавать мишенные комплексы различной сложности и конфигурации позволяет избежать формирования у спортсмена-стрелка «стандартных двигательных композиций», требует постоянного повышения технической оснащенности действий и применения «оригинальных» схем и способов ведения огня, перемещений и использования укрытий, что также позволяет избегать однообразия и схематичности в тренировочных занятиях, добавляет интерес и повышает мотивацию спортсмена-стрелка. Использование передвижной стрелковой мишени с имитацией ответного выстрела или группы таких мишеней позволяет создавать условия для тренировки навыков атакующих или оборонительных действий спортсмена-стрелка, а также действия парами или в составе тактической группы спортсменов-стрелков.
[41][29] Стрелковая мишень с имитацией ответного выстрела в частном варианте реализации представляет собой моноблок из поражаемой металлической поверхности (пластины), оснащенной датчиком удара. С тыльной стороны мишени расположен пластиковый контейнер, внутри которого находятся тензодатчик (датчик удара), электронная плата блока управления с элементами внешней связи (блютуз, Wi-Fi и разъемы подключения), блок питания (батарея), элементы крепления для имитатора ответного выстрела, элементы крепления/установки мишени.
[42][30] Контейнер крепится винтами, эти же винты прикрепляют опоры к мишени и штанги – держателя лазерного излучателя. На лицевой части мишени на головки винтов можно закрепить фотодатчик для трансформации мишени к использованию с оружием лазертаг и файертаг.
[43][31] Разъёмы USB, Tape-c, ZEG/EEG или GX необходимы для зарядки батареи, подключения для обновления, подключение для управления с выносного пульта.
[44][32] Лазерный излучатель связан с блоком питания и платой управления электрическими проводами, которые проходят внутри штанги – держателя. Остальные элементы внутри контейнера, включая разъёмы, также связываются между собой электрическими проводами (на фиг. 1 изображена электрическая схема устройства).
[45][33] Направление излучения определяется специальной системой крепления на концах штанги - держателя. В описываемой частной вариации реализации (общий вид устройства в данном варианте реализации изображен на фиг. 2, на фиг. 3 – чертежи устройства в данном варианте реализации в разных видах проекции) установлено два излучателя для равновесия мишени в поперечной плоскости. Число излучателей может быть больше, что позволит построить мишенную обстановку различной сложности. Каждый излучатель может перекрывать выход из-за определенного укрытия, что заставит спортсмена-стрелка искать дополнительные тактические возможности и ходы, чтобы избежать поражения «ответным выстрелом»
[46][34] Для имитации выстрела используется оптический лазерный передатчик, небольшой лазерный модуль, который генерирует узкий и направленный луч света. Лазерный модуль работает на базе полупроводникового кристалла, который излучает световые фотоны. Эти фотоны накапливаются внутри резонатора и, когда достигают определенного уровня энергии, действуют для вызова высвобождения энергии в виде узкого и яркого лазерного луча (принцип действия оружия в лазертаг и файертаг). Лазерный передатчик через элементы крепления устанавливается в одном блоке с металлической мишенью. Установка лазерного передатчика с возможность изменять направление излучения. Для фиксации попадания «ответного выстрела» лазерного передатчика необходим фотодетектор, который находится на накладной повязке в количестве одного или нескольких штук и закрепляется на теле спортсмена-стрелка. Повязок может быть несколько, размещаемых на разных частях тела (голова, конечности). Фотодетекторы обнаруживают лазерный свет и передают информацию о попадании в электронный блок управления накладной повязки, сопровождая звуковым сигналом. Вся информация тренировочного занятия: количество попаданий по металлической пластине мишени, время и периоды между попаданиями по металлической пластине мишени, количество «уколов» «ответного выстрела» лазерным лучом анализируется и регистрируется специальным информационным приложением (электронной программой) в виде очков положительных действий (попадание по мишени) и очков отрицательных действий (ответные «уколы» лазерным лучом). Электронная программа для ЭВМ, установленная на компьютере, смартфоне и прочих носителях сопрягается с блоком управления мишени и блоком управления накладной повязки посредством беспроводной связи (через блютуз, Wi-Fi) и выполняет следующие задачи:
[47]i. включение/выключение стрелковой мишени с имитацией ответного выстрела, управление элементами;
[48]ii. учет количества попаданий лазерного луча по всем фотодетекторам;
[49]iii. учет количества попаданий по металлической пластине мишени;
[50]iv. учет параметров попадания по металлической пластине мишени (время от начала упражнения, период между попаданиями и прочее);
[51]v. управление лазерным передатчиком по основным алгоритмам:
[52]«Ответный выстрел», лазерный передатчик включается после попадания в металлическую пластину мишени, сразу или с программируемой задержкой по времени;
[53]«Беспокоящий огонь», лазерный передатчик включается через определенные промежутки времени автоматически (например - каждые три секунды);
[54]«Заградительный огонь», лазерный передатчик работает непрерывно;
[55]«Управляемый огонь», включение и характер работы лазерного передатчика определяет оператор/судья;
[56]«Полное поражение», отключение лазерного передатчика после определенного числа попаданий по металлической пластине мишени (например – после пяти зафиксированных попаданий);
[57]отчет о работе мишени (продолжительность, количество попаданий, количество «уколов» «ответного выстрела»).
[58][35] Базовая модель мишени стационарная, для обстрела с одной стороны. Сопряжение элементов мишени и накладной повязки беспроводное с использованием технологии «блютуз» или аналогов. Металлическая пластина мишени имеет форму круга и сопряжена с «имитатором выстрела» в единый блок. Для защиты лазерного передатчика от поражающих выстрелов и/или осколков боеприпасов стрелкового оружия возможно использовать защитную сетку.
[59][36] Стрелковая мишень с имитацией ответного выстрела может быть установлена стационарно на местности или в тире, с использованием элементов маскировки и передвигаться в процессе тренировочного занятия в зависимости от поставленных задач. Можно использовать группу таких мишеней, для создания сложной обстановки. Также стрелковая мишень с имитацией ответного выстрела может применяться в соревновательной деятельности для повышения зрелищности и объективности судейства.
[60][37] Металлическая пластина мишени долговременная - при обстреле спортивными боеприпасами (шарик с краской – пейнтбол; пластиковый шар – страйкбол или action air для практической стрельбы; металлический шар при стрельбе из пневматического оружия (типа ПМ); стрела арбалета или лука; металлический/резиновый шарик для рогатки и прочие метательные снаряды), сопряженная с датчиком удара позволяет фиксировать все попадания (в отличие от бумажных/картонных мишеней), а также определять временные интервалы между попаданиями. Легко перемещается по тиру или полигону/стрельбищу, удобно маскировать. Удаленный доступ к информации об успешной стрельбе. При установке бронированной пластины возможно обстреливать мишень из спортивного огнестрельного оружия, используя свинцовую пулю, дробь, картечь и другие боеприпасы. При использовании стрелковой мишени с имитацией ответного выстрела с бронированной пластиной металлической поражаемой поверхности мишени для подготовки сотрудников правоохранительных органов и/или военнослужащих возможно использование штатного огнестрельного оружия, с полным воссозданием условий боевой работы.
[61][38] Для подготовки спортсменов-стрелков, использующих спортивное оружие по типу лазертаг и файертаг, мишень может быть оснащена фотодатчиком на лицевой части для учета и оценки попаданий выстрелов из лазерного передатчика оружия.
[62][39] Лазерный передатчик для имитации ответного выстрела. Его преимущества заключаются в следующем:
[63]гарантированный ответ, без факторов присущих человеку (усталость, отвлечение внимания, неготовность к стрельбе, психологическая «разобранность»);
[64]экономия боеприпасов, в отличие от двухсторонней перестрелки «При использовании спортивного огнестрельного оружия или штатного оружия правоохранительных органов/вооруженных сил, двусторонняя перестрелка невозможна по понятным причинам»;
[65]абсолютная достоверность при фиксации попадания;
[66]использование алгоритма при управлении позволяет точно воспроизводить одинаковые условия стрелкового боя для разных участников, тем самым давая объективные данные для сравнения разных спортсменов-стрелков;
[67]использование различных алгоритмов работы позволяет мгновенно менять «рисунок боя», совершенствуя тем самым подготовку спортсмена-стрелка.
[68][40] Фотодетектор, размещенный на различных частях тела, позволяет объективно оценивать навык маскировки, и использования укрытый спортсменом-стрелком. Изменяя количество и точки расположения фотодектеров на теле спортсмена-стрелка, получаем возможность корректировать его движение и мотивировать к использованию различных способов передвижения и использования укрытий, ломая «схематичность» действий, развивая техническую подготовленность спортсмена-стрелка.
[69][41] Электронный блок управления позволяет формировать любые разнообразные модели стрелкового боя, а его автоматизация решает вопрос с копированием и точным воспроизведением условий боя для разных спортсменов-стрелков. Использование мобильности устройства, в том числе установка на подвижную платформу (рельсы, подвес и прочее), позволяет создавать различные модели стрелкового боя в тире, на полигоне/стрельбище и на обычных, неподготовленных участках местности (при соблюдении правил использования спортивного оружия), что расширяет возможности по проведению тренировок и соревнований до бесконечного числа вариантов (ограничение только площадью тира, полигона/стрельбища).
[70][42] Общая компоновка технических элементов стрелковой мишени с имитацией ответного выстрела ранее никогда не применялась. Его использование позволяет включить в тренировочный процесс спортсменов-стрелков ранее недоступные элементы:
[71]гарантированный «Ответный огонь» со стороны мишени;
[72]отсутствие ошибок со стороны «оппонента-мишени»;
[73]удаленный доступ к фиксации результатов стрельбы спортсмена-стрелка и «ответного огня»;
[74]увеличение «пятна» лазерного луча или числа лазерных лучей позволяет уменьшать «слепые» зоны, заставляя спортсмена-стрелка искать более безопасные способы поражения мишени;
[75]изменяемая в процессе движения спортсмена-стрелка мишенная обстановка, путем включения-выключения нескольких мишеней, их перемещения или изменения алгоритмов «ответного выстрела»;
[76]«стандартизация» и точное воспроизведение условий стрелкового боя для разных участников.
[77][43] Специалисту в данной области очевидно, что конкретные варианты осуществления данного технического решения описаны здесь в целях иллюстрации, допустимы различные модификации, не выходящие за рамки и сущности объема данного технического решения.
