[1]Полезная модель относится к сельскому хозяйству, в частности к устройствам для приготовления кормосмесей, и предназначена для использования в качестве лабораторной установки в учебной лаборатории по кормораздаточным агрегатам, а также в научно-исследовательских центрах.
[2]Известно устройство для испытания трубопроводов с полужидкими кормами [1]. Устройство для испытания трубопроводов с полужидкими кормами, характеризующееся тем, что содержит емкость с пропеллером внутри, который закреплен на валу установочного узла, другой конец установочного узла с валом выходит из емкости наружу и крепится на ее вертикальной стенке, наружный конец вала через муфту соединен с электродвигателем, расположенным на консольной раме, прикрепленной к емкости, в верхней части емкости имеется загрузочный люк с крышкой, с противоположной от пропеллера стороны емкость имеет выгрузной патрубок, запорное устройство и рукав или трубу, одна колесная пара соединена с электродвигателем цепной передачей и закреплена на емкости с помощью стоек, другая колесная пара установлена на упругой подвеске, подвеска состоит из рычагов, которые с одной стороны шарнирно закреплены на осях колесной пары, а с другой соединены с колесной парой и имеют подстаканники для пружин, верхние концы которых прикреплены к упорным элементам, находящимся на емкости, внутри установочного узла на валу смонтирован дебаланс, который размещен между опорными подшипниками, внутренняя полость установочного узла герметично закрыта крышками, емкость со всех сторон снабжена утеплителем и набором испытуемых трубопроводов, например, одностенной цилиндрической стальной трубой, двустенной стальной трубой с вакуумной рубашкой и трубой из пластика, уложенных на подставки, трубопроводы выполнены с термопарами, размещенными в специальные вставки, которые врезаны в испытуемые трубы сверху на определенном расстоянии друг от друга, например, на расстоянии одного метра, термопары соединены с измерительной аппаратурой, фиксирующей температуру транспортируемой полужидкой и вязкой массы на определенное расстояние, например, 50 или 100 м, концы трубопроводов снабжены гибкими рукавами.
[3]Основной недостаток известного устройства заключается в том, что емкость, предназначенная для смешивания и подачи кормовых смесей в трубопровод, имеет постоянные технические параметры.
[4]Известно лабораторное устройство для испытания трубопроводов с полужидкими кормами [2]. Лабораторное устройство для испытания трубопроводов с полужидкими кормами, характеризующееся тем, что содержащее емкость с пропеллером внутри, который закреплен на валу установочного узла, другой конец установочного узла с валом выходит из емкости наружу и крепится на ее вертикальной стенке, наружный конец вала соединен с электродвигателем, в верхней части емкости имеется загрузочный люк с крышкой, с противоположной от пропеллера стороны емкость имеет выгрузной патрубок, запорное устройство и рукав или трубу, одна колесная пара соединена с электродвигателем цепной передачей и закреплена на емкости с помощью стоек, другая колесная пара установлена на упругой подвеске, подвеска состоит из рычагов, которые с одной стороны шарнирно закреплены на осях колесной пары, а с другой соединены с колесной парой и имеют подстаканники для пружин, верхние концы которых прикреплены к упорным элементам, находящимся на емкости, внутри установочного узла на валу смонтирован дебаланс, который размещен между опорными подшипниками, внутренняя полость установочного узла герметично закрыта крышками, емкость со всех сторон снабжена утеплителем и набором испытуемых трубопроводов, например, одностенной цилиндрической стальной трубой, двустенной стальной трубой с вакуумной рубашкой и трубой из пластика, уложенных на подставки, трубопроводы выполнены с термопарами, размещенными в специальных вставках, которые врезаны в испытуемые трубы сверху на определенном расстоянии друг от друга, например, на расстоянии одного метра, термопары соединены с измерительной аппаратурой, фиксирующей температуру транспортируемой полужидкой и вязкой массы на определенное расстояние, например, 50 или 100 м, концы трубопроводов снабжены гибкими рукавами, согласно нашему предложению, вертикальная стенка емкости со стороны установочного узла в нижней ее части снабжена большим отверстием с фланцем со шпильками и соответствующей крышкой с фланцем, который снабжен отверстиями под шпильки фланца емкости с возможностью перестановки крышки как на один шаг шпилек, так и на 90°, 180° и далее, вплоть до 360°, уплотнительной прокладкой, большая крышка снабжена эксцентрическим отверстием с фланцем со шпильками под присоединительный фланец малой крышки с отверстиями под шпильки с возможностью аналогичного поворота кругом большей крышки относительно шпилек фланца емкости, малая крышка имеет отверстие с фланцем с отверстиями под фланец установочного узла, который снабжен еще одним фланцем для присоединения фланцевого электродвигателя с уплотнительными прокладками, а электродвигатель выполнен с регулируемой частотой вращения ротора, например, по линейному закону, вал пропеллера жестко связан с валом электродвигателя.
[5]Такое исполнение лабораторного устройства для испытания трубопроводов с полужидкими кормами позволило перемещать установочный узел и создавать различные режимы смешивания кормов в емкости и подачи их в трубопроводы, а также выбирать наиболее производительные и экономичные режимы его работы.
[6]Основной недостаток известного устройства заключается в том, что емкость, предназначенная для смешивания и подачи кормовых смесей в трубопровод, имеет застойные зоны.
[7]Технический результат полезной модели заключается в возможности создания различных режимов смешивания кормов в емкости и подачи их в трубопровод.
[8]Технический результат достигается тем, что устройство для смешивания кормов содержащее скругленную цилиндрическую емкость выполненной в виде усеченного конуса с ленточным шнеком, шнек имеет противоположную навивку витков, обеспечивающих транспортирование смешиваемых компонентов к середине смесителя, причем на витках дополнительно установлены зазубрины для доизмельчения, который закреплен на валу установочного узла, другой конец установочного узла с валом выходит из емкости наружу и крепится на фланце емкости. Фланцевые соединения снабжены уплотнительными прокладками. Наружный конец вала жестко связан с валом электродвигателя. В верхней части емкости имеется загрузочный люк с крышкой. В нижней части емкости имеется выгрузной патрубок, шиберная заслонка и трубопровод. Внутри установочного узла на валу смонтирован дебаланс, который размещен между опорными подшипниками. Частота вращения привода рабочего органа регулируется при помощи частотного регулятора с диапазоном регулирования с 30 до 100 мин-1, который соединен с электродвигателем. Нижняя часть скругленной цилиндрической емкости выполнена в виде усеченного конуса, установленной на раме с подпружинивающим устройством для лучшего перемешивания и подачи в транспортирующий трубопровод.
[9]Такое исполнение устройства для смешивания кормов позволяет создавать различные режимы смешивания в емкости и подачи их в трубопровод, а также выбирать наиболее производительные и экономичные режимы его работы.

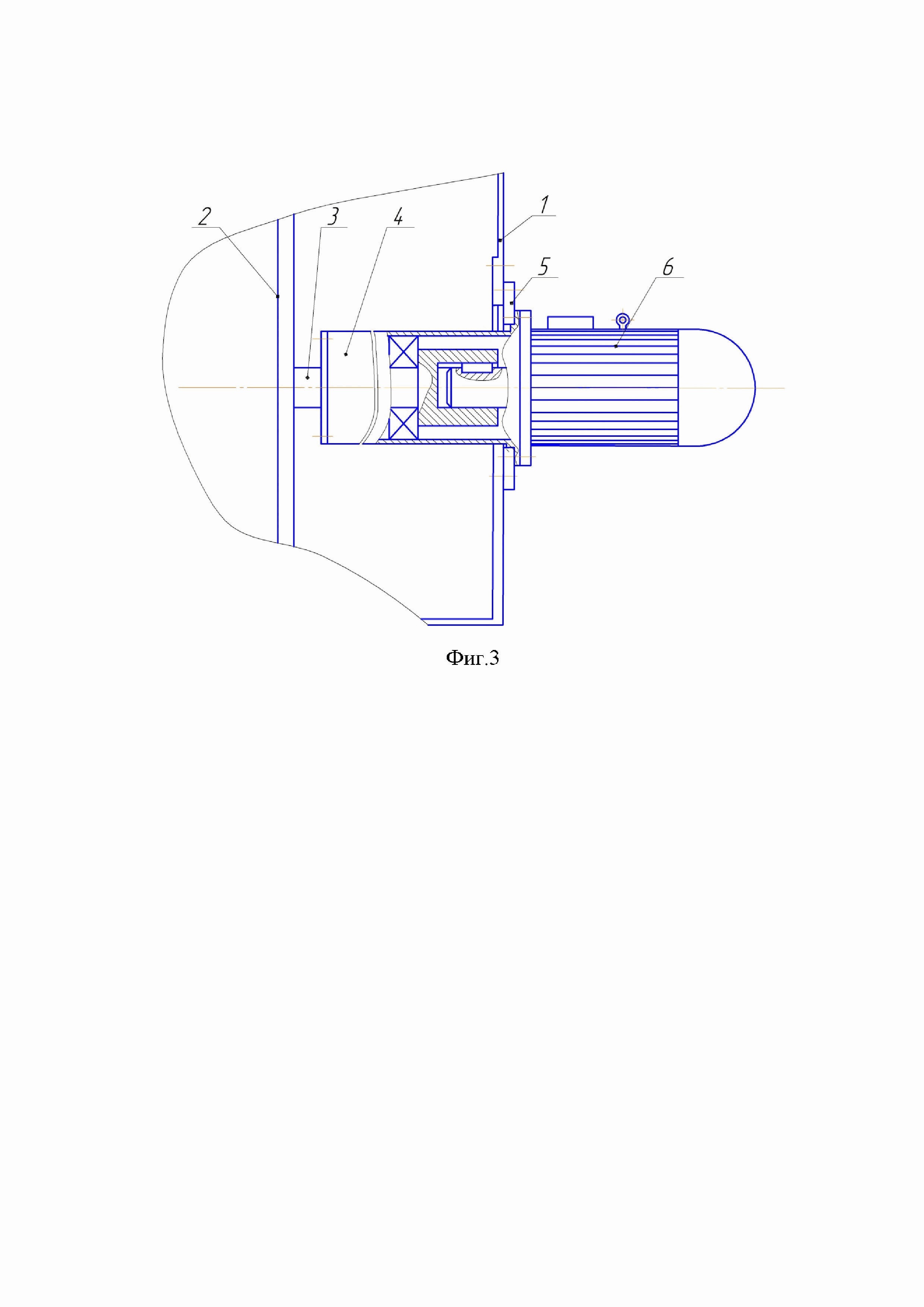

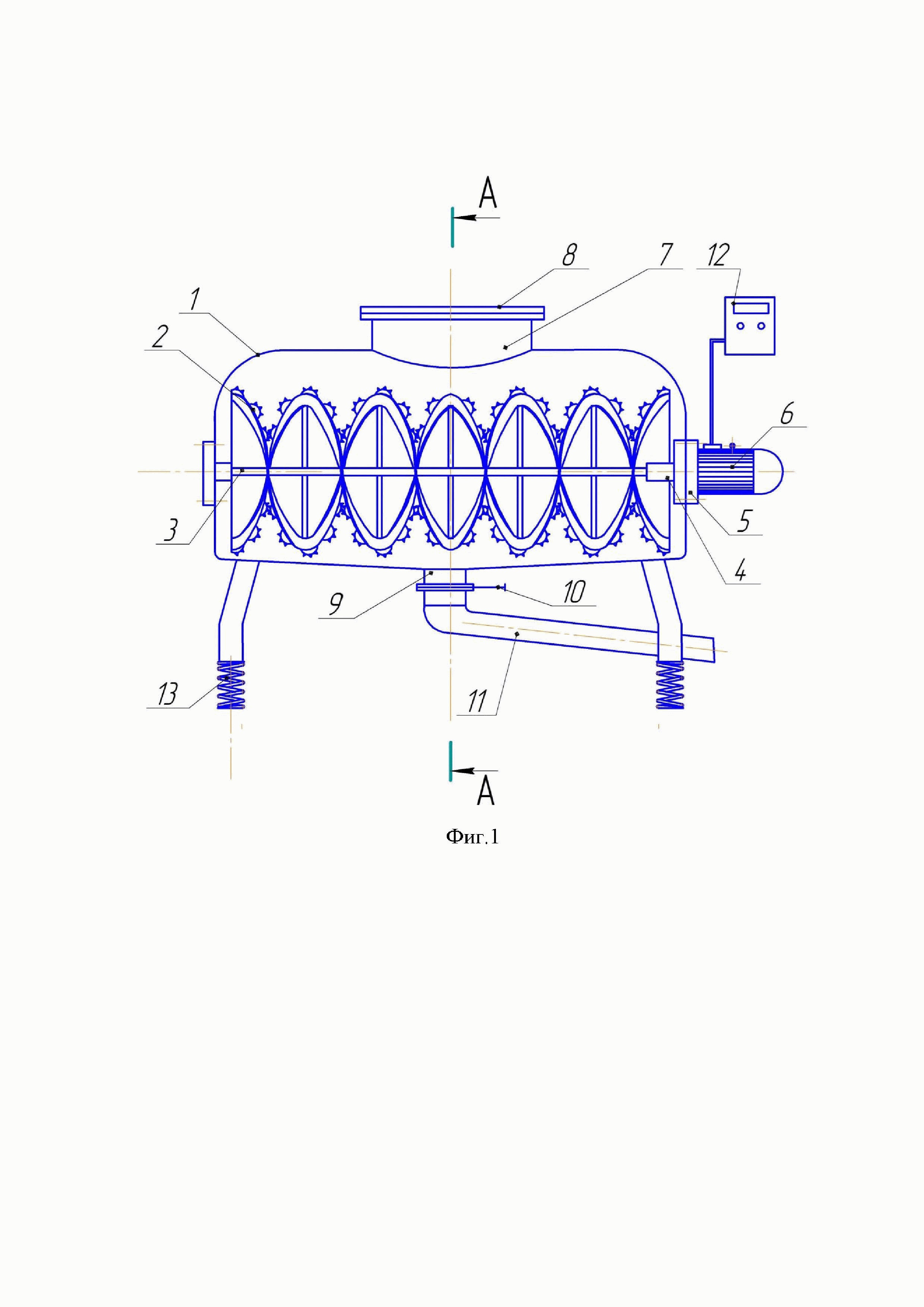

[10]На фиг. 1 представлена схема устройства для смешивания, на фиг. 2 - разрез по А - А, на фиг. 3 - схема крепления установочного узла.
[11]Устройство для смешивания кормов (фиг. 1) содержит скругленную цилиндрическую емкость 1 выполненную в виде усеченного конуса с ленточным шнеком 2, шнек имеет противоположную навивку витков, обеспечивающих транспортирование смешиваемых компонентов к середине смесителя, причем на витках дополнительно установлены зазубрины для доизмельчения, который закреплен на валу 3 установочного узла 4, другой конец установочного узла 4 с валом 3 выходит из емкости 1 наружу и крепится на фланце 5 емкости (фиг.1 и фиг.2). Фланцевые соединения снабжены уплотнительными прокладками. Наружный конец вала 3 (фиг. 3) жестко связан с валом электродвигателя 6. В верхней части емкости имеется загрузочный люк 7 с крышкой 8. В нижней части емкости 3 имеется выгрузной патрубок 9, шиберная заслонка 10, трубопровод 11. Внутри установочного узла 4 на валу 3 смонтирован дебаланс, который размещен между опорными подшипниками (фиг. 3). Частота вращения привода рабочего органа регулируется при помощи частотного регулятора 12 с диапазоном регулирования с 30 до 100 мин-1, который соединен с электродвигателем 6. Нижняя часть скругленной цилиндрической емкости 1 выполнена в виде усеченного конуса, установленной на раме с подпружинивающим устройством 13 для лучшего перемешивания и подачи в транспортирующий трубопровод 11.
[12]Устройство работает следующим образом.
[13]В емкость 1 через загрузочный люк 7 загружают корм при закрытой шиберной заслонке 10. После закрытия крышки 8 запускают электродвигатели 6, приводящие в движение ленточный шнек 2 и вал 3 с дебалансом, не показанный на схеме. Для доизмельчения кормосмеси на поверхности рабочего органа размещены зазубрины. После процесса смешивания открывают шиберную заслонку 10. Под действием ленточного шнека 2, который имеет противоположную навивку витков, обеспечивающих транспортирование смешиваемых компонентов к середине смесителя, вибрации емкости 1 за счет дебаланса, закрепленного на валу 3 и рамы с подпружинивающим устройством 13, подают кормовую смесь в трубопровод 11. Изменяя частоту вращения электродвигателя при помощи частотного регулятора 12, меняются и режимы смешивания. На схеме (см. фиг. 1) показан трубопровод 11, состоящий из одностенной цилиндрической стальной трубы. В конце трубопровода корм удаляют в специальную емкость или в кормушки для животных. Совместная работа ленточного шнека с дебалансом и подпружинивающего устройства на раме позволяет снизить время приготовления и транспортирования кормосмеси.
[14]Такое исполнение устройства для смешивания кормов позволяет создавать различные режимы смешивания в емкости и подачи их в трубопровод, а также выбирать наиболее производительные и экономичные режимы его работы.
[15]Список использованной литературы:
[16]1. Патент на полезную модель № 135273 U1 Российская Федерация, МПК B02C 2/02. устройство для испытания трубопроводов с полужидкими кормами: № 2013110943/13: заявл. 12.03.2013: опубл. 10.12.2013 / Л.Н. Асадуллин, О.Ю. Маркин, Н.М. Асадуллин, Ю.С. Маркин; заявитель Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Казанский государственный аграрный университет" (ФГБОУ ВПО Казанский ГАУ).
[17]2. Патент на полезную модель № 148035 U1 Российская Федерация, МПК G09B 25/00, B02C 2/02. лабораторное устройство для испытания трубопроводов с полужидкими кормами: № 2014120848/12: заявл. 22.05.2014: опубл. 20.11.2014 / М.А. Лушнов, О.Ю. Маркин, А.И. Рудаков, Ю.С. Маркин; заявитель Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Казанский государственный аграрный университет" (ФГБОУ ВПО Казанский ГАУ).
