[1]Полезная модель относится к туристической технике, а именно к пеше-водному туризму. Спасательный жилет туристический имеет (далее СЖТ) двойное назначение и относится к средствам индивидуального спасения на воде и выживания человека в условиях дикой природы, применяется в пеше-водных походах как спасательный жилет во время сплава и как теплоизоляционный коврик во время нахождения на суше.
[2]Изученные аналогичные изделия имеют только одно узконаправленное назначение и лишены свойств универсальности, это либо функция спасательного жилета, либо туристический коврик. В качестве прототипа выбран спасательный жилет (АС СССР №161505 В63С 9/08 1990), прототип состоит из двух полочек и воротника, выполненных из плавучего полимера, обшитого тканью, и подвесной системы. Полочки и воротник имеют гибкие соединения посредством ткани. Жилет применим для спасения человека на воде. Жилет неприменим как туристический коврик, потому как не раскладывается на длину тела человека. При поиске аналогов использовалась база данных поисковой системы ФИПС, Российский сегмент интернет сервиса Espacenet, база данных Patentscope, открытые реестры и публикации. Аналогичного изделия, совмещающего две функции, найдено не было, изученные аналоги узконаправлены на решение той или иной задачи. Это не позволяет в полной мере использовать их как универсальные. В пеше-водных походах очень важен как вес, так и объем, физические возможности человека ограничены. Поэтому совмещение функций двух предметов одним дает явное преимущество этой модели.
[3]Техническим результатом и преимуществом СЖТ перед прототипом является совмещение функций двух вещей: спасательного жилета и туристического коврика, это экономия веса и объема туристического снаряжения в пеше-водных походах. СЖТ состоит из 5 сегментов, соединенных гибкими связями, и представляет собой единую конструкцию. Сегмент состоит из гибкого пенополимерного материала с закрытой ячеистой структурой, обшитого тканью. Применимы материалы, такие как вспененный пенополиэтилен, ткань оксфорд и другие. Закрытая ячеистая структура вспененного полиэтилена обеспечивает высокую плавучесть и теплоизоляцию. Сегменты складываются книжкой в спинной и нагрудный блоки плавучести и крепятся к телу человека посредством подвесной системы. Подвесная система представляет собой силовые текстильные ленты, пришитые к сегментам 2, 4 и соединительному участку между блоками плавучести, к 3 сегменту ленты не пришиваются, потому что он будет складываться, паховую ленту. Ленты на груди застегиваются посредством застежек типа фастекс, паховая лента застегивается на карабин. Нагрудный блок плавучести состоит из двух сегментов, спинной блок плавучести состоит из трех сегментов. На рис. 1 СЖТ представлен в разложенном виде и выполняет функционал коврика туристического. На рис. 2 представлена схема складывания в блоки плавучести, сегменты в сложенном виде крепятся к друг другу посредством липучек. Блоки плавучести в сложенном виде соединяются между собой соединительным участком, к которому пришита подвесная система. СЖТ надевается через голову, получаем 3 сегмента на спине (спинной блок плавучести) и 2 сегмента на груди (нагрудный блок плавучести).
[4]Далее застегиваем подвесную систему на груди и регулируем по размеру, застегиваем на карабин паховую стропу и регулируем по размеру. На рис. 3 представлен СЖТ в сложенном виде, вид спереди. На рис. 4 представлен СЖТ в сложенном виде, вид сзади. Спинной блок плавучести несколько выше нагрудного, связано это с удобством гребли на плавсредстве, для того чтобы гребец не задевал части СЖТ, когда выполняет движения веслом. Также к сегментам, обшитым подвесной системой, пришиваются светоотражающие элементы. Изделие может быть выполнено из тканей различных цветов в зависимости от применения.

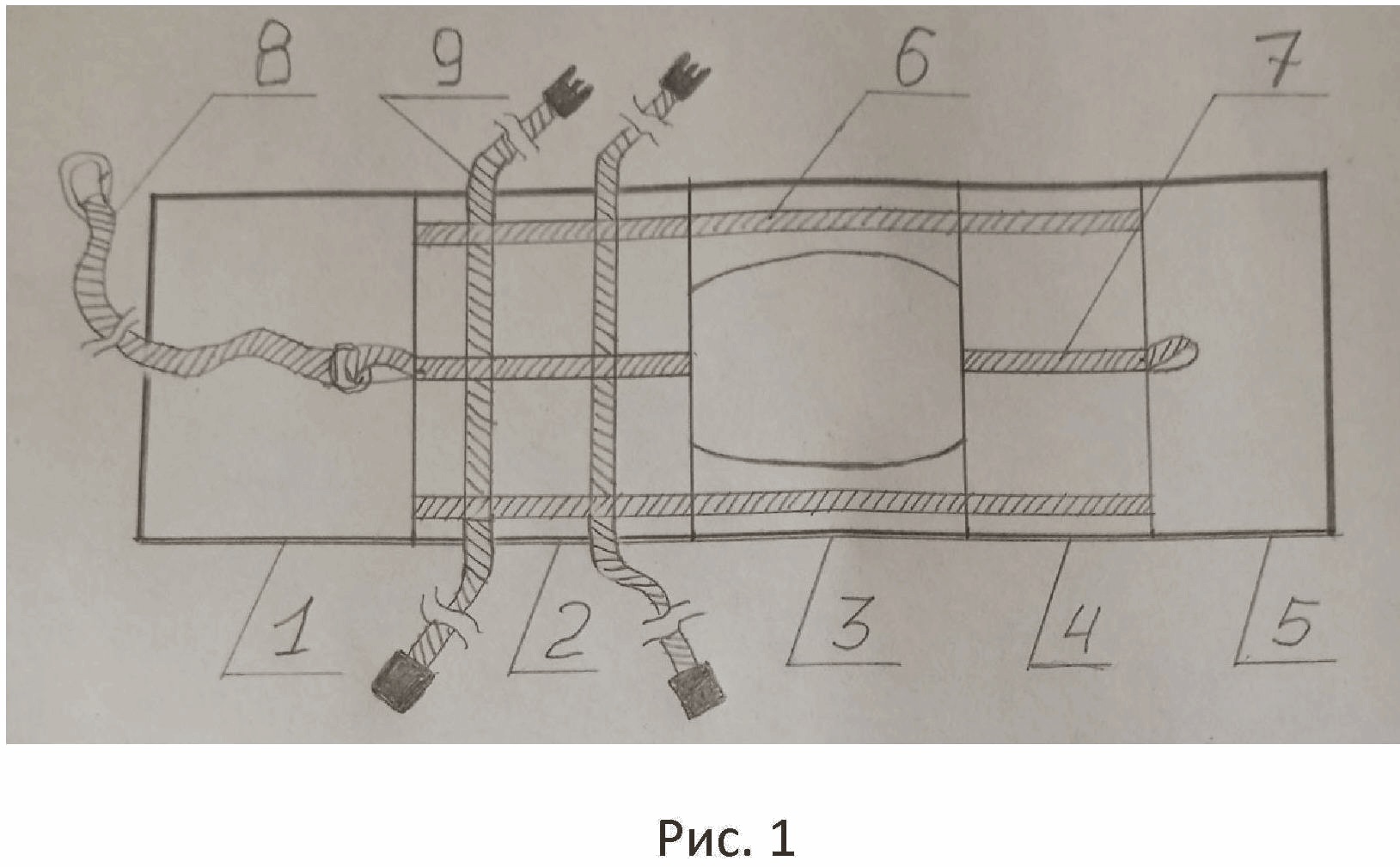

[5]Рис. 1 - СЖТ в разложенном виде выполняет функцию коврика туристического, для более ясного понимания изображен подвесной системой вверх, на практике переворачивается подвесной системой вниз, для удобства.
[6]Рис. 2 - схема складывания сегментов СЖТ.

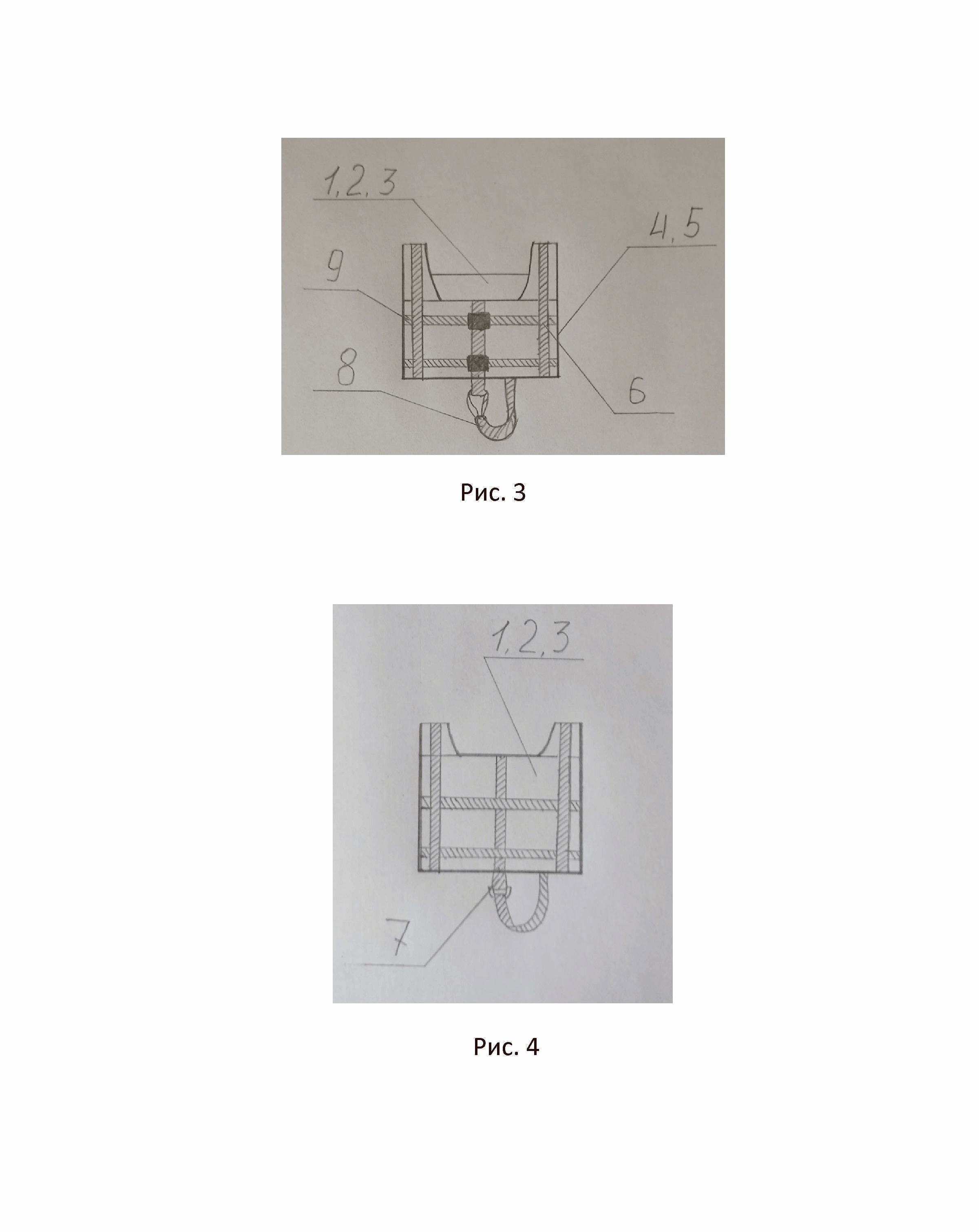

[7]Рис. 3 - СЖТ в сложенном виде выполняет функцию спасательного жилета, вид спереди.
[8]Рис. 4 - СЖТ в сложенном виде выполняет функцию спасательного жилета, вид сзади.
[9]Полезная модель предназначена для реализации в швейной промышленности, выполняется из современных полимерных и текстильных материалов. Уровень сложности такой же, как и при изготовлении обычных спасательных жилетов.

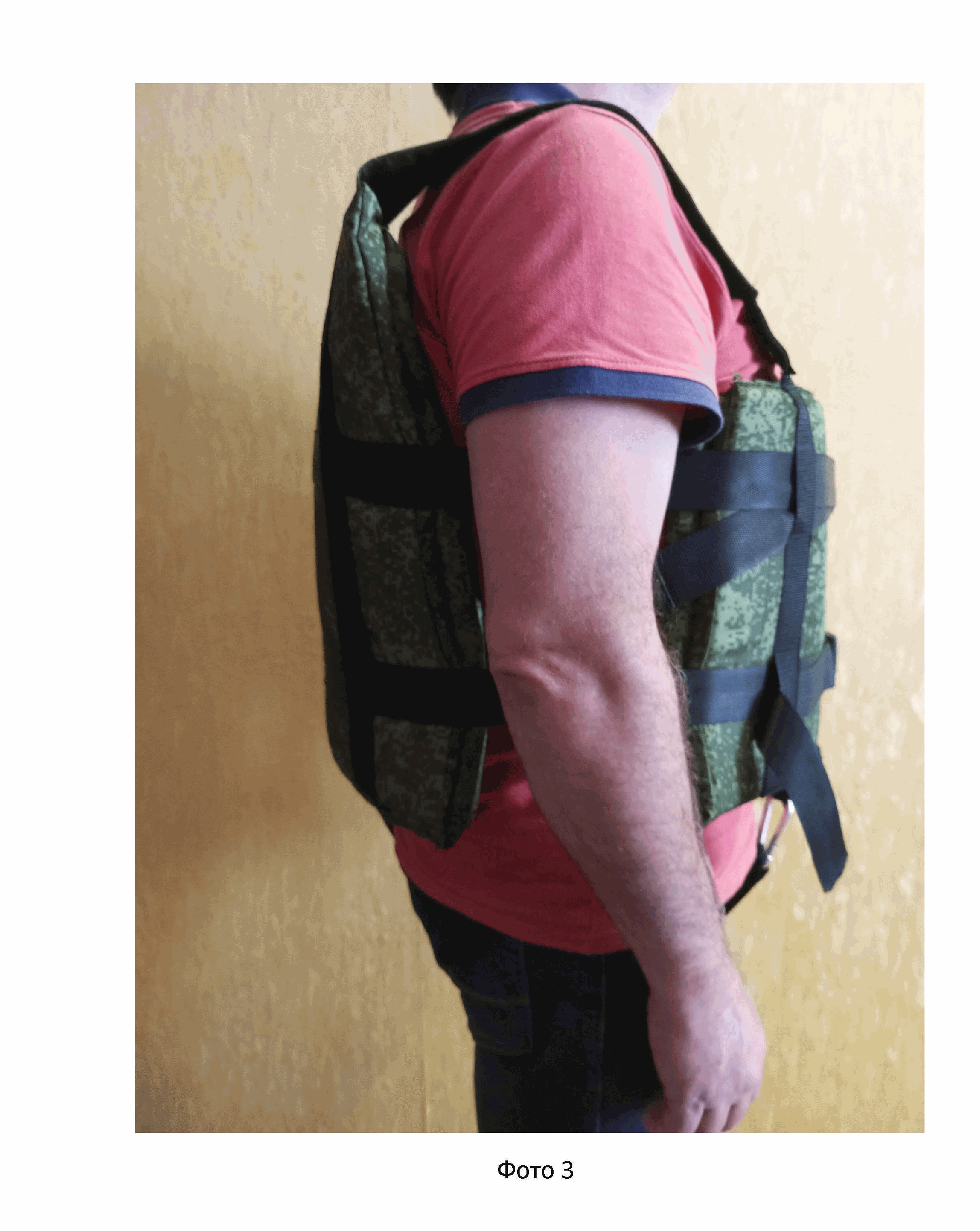

[10]В ходе разработки этой полезной модели был изготовлен и испытан в походе опытный образец. В разложенном виде опытный образец СЖТ представляет собой прямоугольник длиной 180 см, шириной 50 см, толщиной 2 см, состоящий из 5 сегментов. Данный размер наиболее распространен по антропометрическим размерам человека и вполне пригоден для использования. Образец прошел испытания в пеше-водных походах по рекам Керженец, Волга, Дорогуча и доказал свою практичность и применимость. Представлены также фотографии опытного образца.
[11]Фото 1 - вид спереди.
[12]Фото 2 - в разложенном виде.
