[2]Полезная модель относится к области охранно-пожарных сигнализаций и систем безопасности и может быть применена для создания адресной системы пожарной и/или охранной сигнализации иерархической структуры с возможностью оповещения людей о возникновении пожара и управления эвакуацией.
[4]Из уровня техники (RU 194977 U1, A62C37/50, G06F21/31, опубликовано 09.01.2020, приоритет от 01.07.2019) известен прибор приемно-контрольный и управления пожарный адресно-аналоговый, содержащий корпус прибора, в котором размещены модуль процессора и набор модулей ввода-вывода, выполненные с возможностью приема информации от датчиков и вывода управляющих сигналов для технологического оборудования. Каждый модуль ввода-вывода соединен с модулем процессора общей шиной. Индикация состояний в рассматриваемом устройстве осуществляется на ЖК-дисплее, который установлен на корпусе прибора. Недостатком данного прибора является сложность монтажа и обслуживания, связанная с тем, что все модули устанавливаются в едином корпусе на общую плату, и не имеют своего индивидуального корпуса. Установка модулей без индивидуального корпуса требует достаточно высокой квалификации персонала, осуществляющего монтаж и обслуживание прибора, так как плата, не защищенная корпусом, может быть легко повреждена. Также, единая плата прибора, в которую устанавливаются модули, не позволяет оперативно расширять количество контролируемых зон, при возникновении такой потребности, так как количество разъемов для подключения модулей определяется на заводе-изготовителе, и не может быть увеличено при монтаже прибора. Кроме того, монтаж единой платы, а также единого корпуса прибора, габариты которых достаточно велики, требует достаточно больших трудозатрат и высокой квалификации от персонала, осуществляющего монтаж.
[5]Из уровня техники (RU 161764 U1, G08B17/00, опубликовано 10.05.2016, приоритет от 14.07.2015) известен прибор для системы тревожной сигнализации, корпус которого содержит основание и крышку. Внутри корпуса размещают электронные элементы платы и функциональных модулей. В корпусе выполнены отверстия для ввода проводов и установки разъемов. На основании выполнены выступы и кронштейны для крепления прибора на стандартную дин-рейку. В данном приборе решена проблема монтажа конструкции, имеющей большие габариты, путем разнесения модуля процессора и модулей ввода-вывода в отдельные корпуса. Кроме того, установка корпуса на дин-рейку упрощает монтаж каждого отдельного модуля и предоставляет возможность достаточно оперативной замены и ремонта каждого модуля в отдельности. Однако в данном приборе реализовано соединение между отдельными модулями посредством проводов и навесных шин, что приводит к излишнему усложнению монтажа систем сигнализации и перерасходу материалов для прокладки проводки между соседними устройствами ввода-вывода. Также следует отметить, что в рассматриваемом приборе организована индикация состояний при помощи светодиодов, установленных на плате, что приводит к сложностям обслуживания прибора в связи с необходимостью более точного позиционирования крышки при установке за счет увеличения количества отверстий и ответных им выступов в виде головок светодиодов.
[6]Сущность полезной модели
[7]Предложенная полезная модель направлена на устранение перечисленных недостатков аналогов и объединение их преимуществ в одном приборе.
[8]Техническим результатом заявленной полезной модели является упрощение монтажа и обслуживания прибора приемно-контрольного.
[9]Заявленный технический результат достигается тем, что прибор приемно-контрольный (далее - прибор ПК) содержит модуль ПК и группу модулей расширения (далее - МР). Модуль ПК содержит разъемный корпус, содержащий основание и крышку, в соединенном состоянии формирующие полость для размещения электронного оборудования модуля. Задняя сторона корпуса выполнена с возможностью крепления на DIN-рейку. На лицевой стороне крышки может быть установлен ЖК-дисплей с возможностью индикации состояний прибора. ЖК-дисплей может быть выполнен с возможностью сенсорного управления отдельными функциями и состояниями прибора. На верхней, нижней, задней или одной из боковых сторон корпуса модуля ПК могут быть расположены разъемы для подключения питания, подключения прибора ПК к Блоку управления и контроля (далее - БУК), а также любые другие разъемы, которые могут потребоваться для управления, контроля или функционирования как модуля ПК, так и всей охранной и/или пожарной сигнализации в целом.
[10]Корпус МР также содержит основание и крышку, в соединенном состоянии формирующие полость для размещения электронного оборудования модуля. Задняя сторона корпуса выполнена с возможностью крепления на DIN-рейку. На лицевой стороне корпуса МР выполнено отверстие для визуального доступа к группе индикаторных светодиодов, которые отражают состояние МР и подключенных к нему извещателей и/или оповещателей. МР предназначен для обеспечения связи модуля ПК с извещателями и оповещателями, установленными на охраняемом объекте. На нижней, верхней или лицевой стороне корпуса МР могут быть расположены электрические разъемы для подключения извещателей и/или оповещателей, расположенных на охраняемом объекте.
[11]Возможность крепления модулей на стандартизованную DIN-рейку значительно упрощает монтаж модулей и сигнализации в целом, так как исключается необходимость сверления отверстий в крепежном основании под каждый модуль, устанавливаемый на объекте. Также, исключается необходимость разборки и последующей сборки корпусов модулей при установке на DIN-рейку, что положительно влияет на достижение заявленного технического результата. Стоит отметить, что выполнение задней стороны основания корпусов модулей с возможностью крепления к DIN-рейке не исключает возможности выполнения в указанных основаниях дополнительных отверстий и/или кронштейнов для крепления модулей непосредственно к основанию, без использования DIN-рейки.
[12]На боковой стороне корпуса ПК, свободной от разъемов для подключения БУК, питания и пр., располагается многоконтактный разъем для подключения ответного многоконтактного разъема МР. Многоконтактный разъем выполняется таким образом, что на одном из модулей устанавливается группа неподвижных контактных площадок, а на другом модуле - группа ответных подпружиненных контактов. Подпружиненные контакты проектируются таким образом, чтобы обеспечивать надежное электрическое соединение с площадками при совмещении модулей друг с другом. На той же стороне корпуса модуля ПК выполнены средства для разъемного быстрого скрепления корпусов модулей ПК и МР между собой. Данные средства скрепления могут быть выполнены, например, в виде углублений, размещенных на одном из корпусов и выступов, размещенных на втором корпусе. При совмещении средств скрепления на корпусах модулей должно обеспечиваться надежное разъемное соединение двух корпусов модулей, а также надежное электрическое соединение между подпружиненными и неподвижными контактами.
[13]На одной из боковых сторон корпуса МР располагается многоконтактный ответный разъем для подключения к модулю ПК, а также ответные средства разъемного быстрого скрепления модулей для прикрепления корпуса МР к корпусу модуля ПК. На другой боковой стороне корпуса МР располагается многоконтактный разъем, идентичный разъему, расположенному на боковой стороне корпуса модуля ПК, а также средства скрепления, идентичные средствам скрепления, расположенным на той же боковой стороне корпуса модуля ПК. Электрическая схема МР обеспечивает соединение многоконтактных разъемов, расположенных на разных боковых сторонах МР с применением протокола Ethernet. Питание МР может осуществляться от модуля ПК, через описанные многоконтактные разъемы. Однако, в случае необходимости, в корпусе МР может быть предусмотрен специализированный разъем, к которому можно подключить шину питания.
[14]Установка любого последующего МР осуществляется в средства скрепления уже установленного МР, которые идентичны средствам скрепления модуля ПК с обеспечением надежного электрического соединения между контактами МР. При этом средства скрепления и разъемные электрические многоконтактные разъемы, расположенные на боковых сторонах корпусов модулей, могут быть выбраны таким образом, чтобы обеспечить демонтаж любого из установленных модулей без необходимости демонтажа соседних модулей. При необходимости соединения МР, расположенных на расстоянии друг от друга, могут быть обеспечены электрические шины, содержащие группы контактов, соответствующие ответным группам контактов соединяемых МР, со средствами скрепления, соответствующими ответным средствам скрепления к расположенным на корпусах МР.
[15]Таким способом достигается возможность практически неограниченного расширения количества извещателей и оповещателей, расположенных на охраняемом объекте. При этом значительно упрощается монтаж системы охранной и/или пожарной сигнализации, так как для увеличения охраняемых зон достаточно установить дополнительные МР к уже установленным МР или модулям ПК, причем для установки дополнительных МР необходимо только установить дополнительные DIN-рейки, соединения же между модулями будет обеспечено при позиционировании корпусов. Кроме того, исчезает необходимость в разборке каждого корпуса модуля для заведения внутрь проводов, соединяющих МР между собой или МР с модулями ПК, а также исчезает необходимость в проводах вообще, которые соединяют перечисленные выше модули между собой.
[16]Важно отметить, что в материалах настоящей полезной модели, под подпружиненным контактом понимается любой тип электрического контакта, в котором обеспечено прижимающее усилие контакта к контактной площадке. При этом не имеет значения, каким образом реализовано данное усилие: наличием дополнительного элемента, установленного в корпусе или в контакте, который обеспечивает усилие прижатия, или выполнением контакта в виде упругого пружинящего соединителя, который обеспечивает усилие прижатия за счет упругих или прочностных характеристик материала контакта или любым другим способом. Также, под контактной площадкой понимается любой тип ответного контакта, который может обеспечить работу с выбранным типом или видом подпружиненного контакта. Контактная площадка может быть выполнена как неподвижной, так и подвижной или упруго-подвижной. Для настоящей полезной модели имеет значение только факт возможности организации надежного разъемного электрического соединения путем соединения разъемных корпусов модулей.
[17]На охраняемый объект модули ПК и МР поставляются в собранном и укомплектованном виде и не требуют обязательной разборки или вскрытия корпуса для заведения проводов и кабелей и их монтажа на платах, а также монтажа корпусов на несущее основание. Однако в случае необходимости оперативного ремонта или обслуживания, крышки модулей могут быть легко вскрыты. При этом наличие ЖК-дисплея, выполняющего роль индикатора состояний прибора ПК и сигнализации в целом, значительно упрощает монтаж крышки модуля ПК на основание модуля ПК, так как отсутствует необходимость точного совмещения колодцев и/или отверстий, традиционно выполняемых для визуального доступа к сигнальным светодиодам, и головок указанных светодиодов. Таким образом, указанная особенность модуля ПК также влияет на достижение заявленного технического результата: упрощение монтажа и обслуживания прибора ПК.
[18]Кроме того, стоит отметить неожиданное влияние некоторых признаков полезной модели на достижение заявленного технического результата. За счет миниатюризации и модульности конструкции прибора ПК, все приборы ПК, контролирующие разные этажи охраняемого здания, удается разместить в едином шкафу на одном этаже охраняемого здания. Таким образом, пропадает необходимость установки модулей питания на каждом этаже здания, на котором расположены приборы ПК, либо пропадает необходимость разведения дополнительной линии питания приборов ПК по всем этажам здания, на которых установлены указанные приборы. Для корректной работы сигнализации достаточно протянуть только адресные линии до каждого извещателя или оповещателя. При использовании интерфейса Ethernet для связи приборов ПК с адресными устройствами и БУК, исчезает необходимость установки специализированного прибора для связи сервера с линиями RS-485.
[19]Краткое описание чертежей

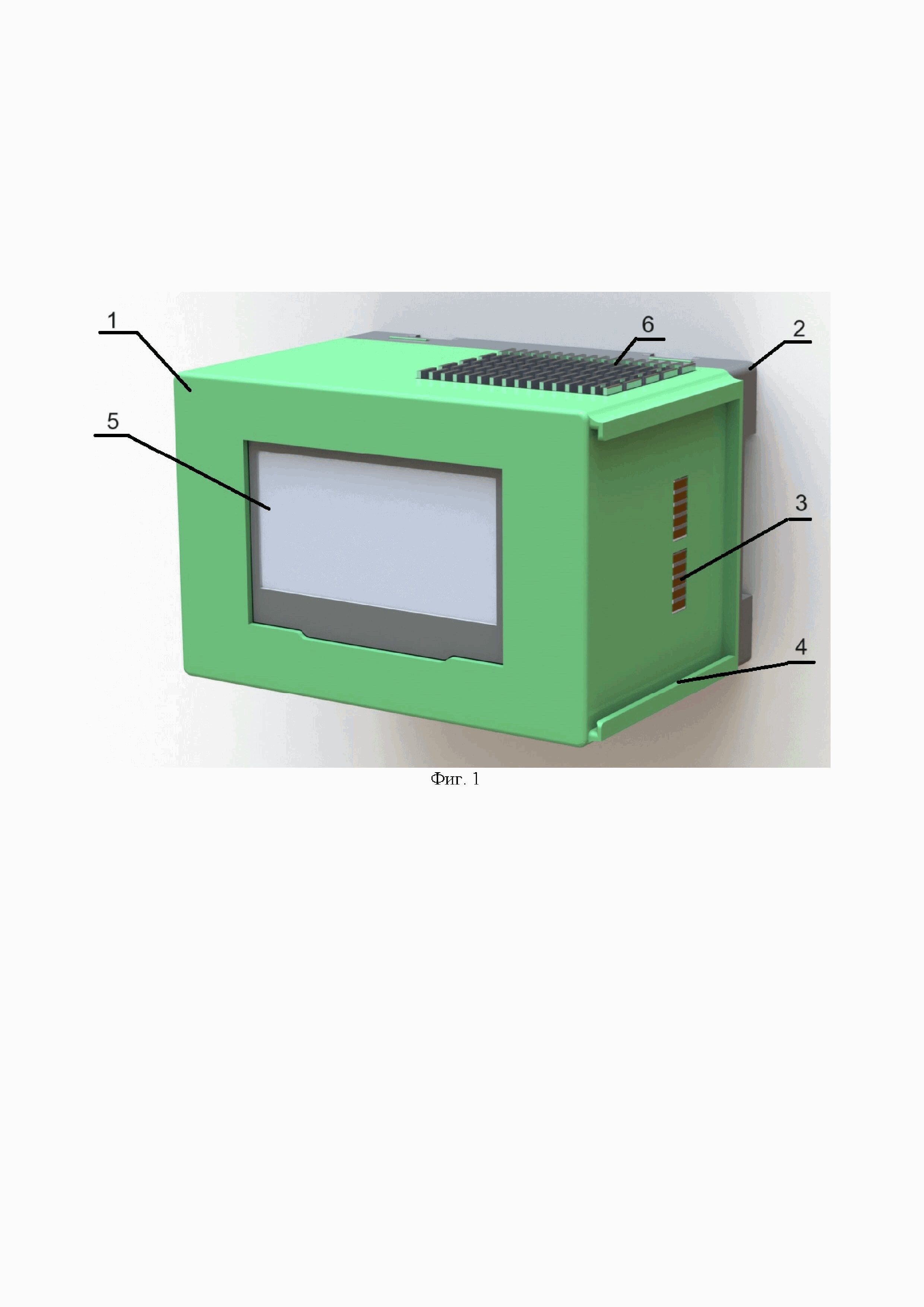

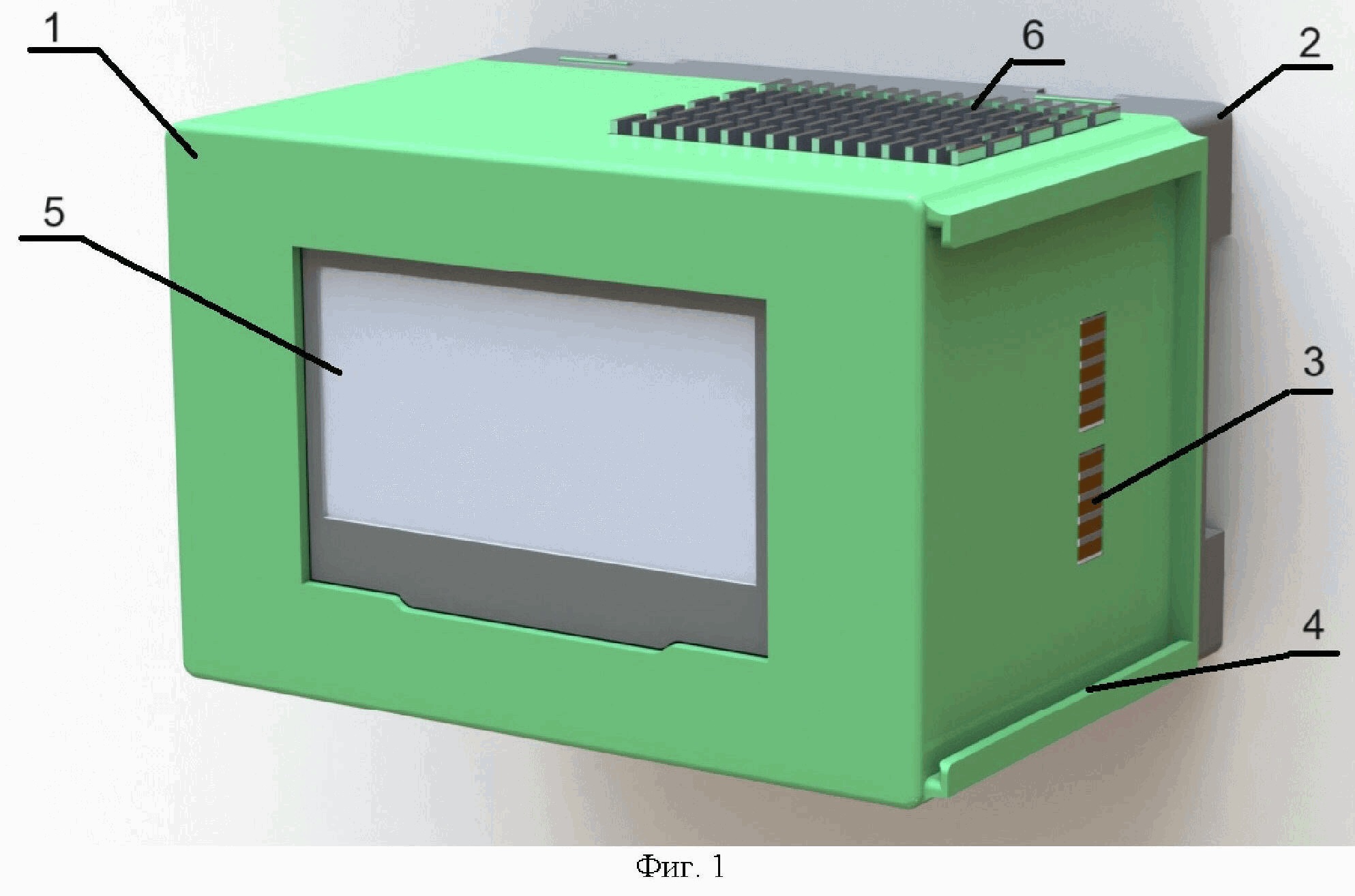

[20]На фиг. 1 представлен внешний вид модуля ПК.

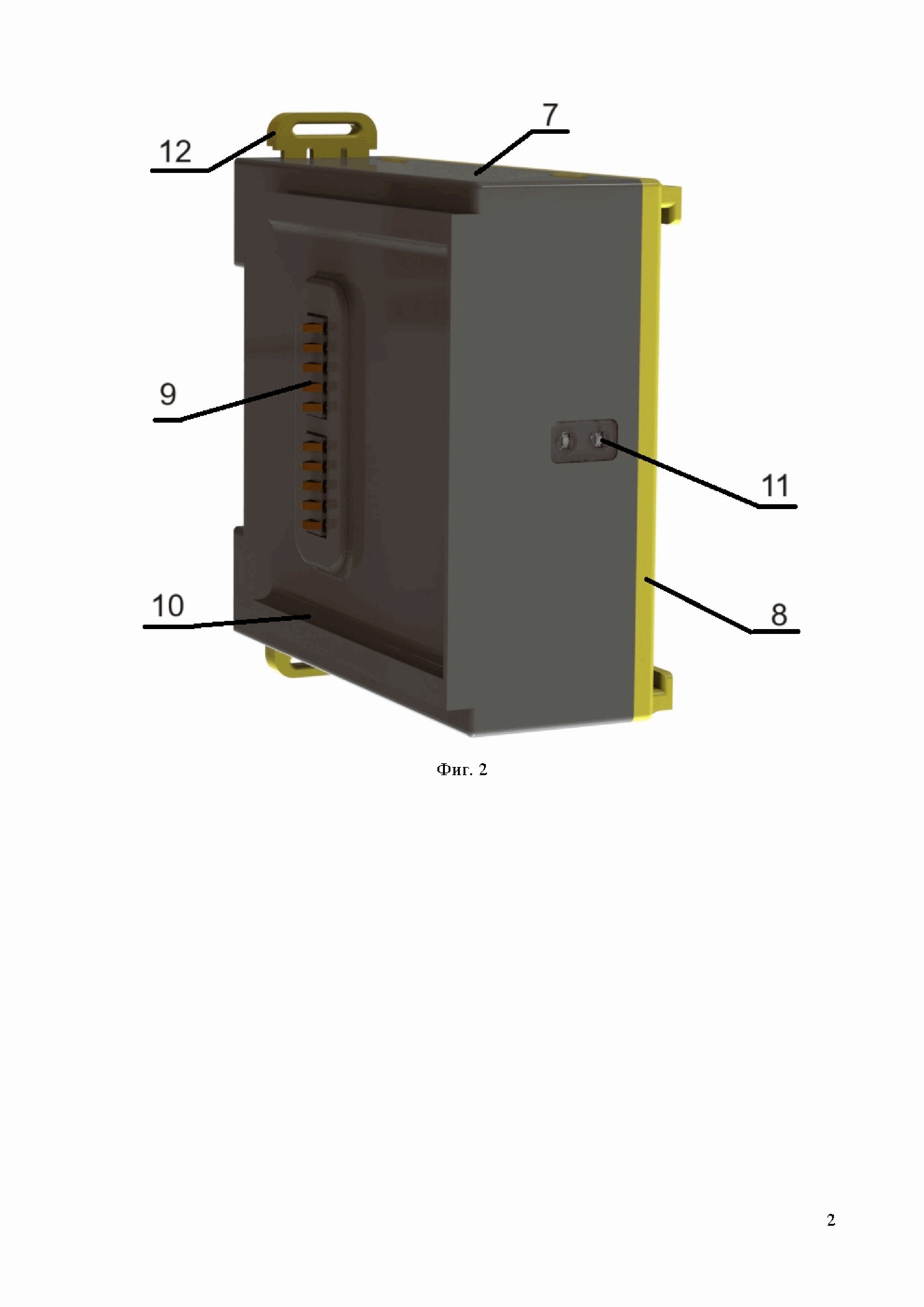

[21]На фиг. 2 представлен внешний вид модуля расширения (МР).
[22]Осуществление полезной модели
[23]Прибор ПК предназначен для контроля состояния адресных устройств посредством обмена информацией с модулями расширения, или непосредственно по линии RS-485, если адресные устройства подключены к ней, а также для приема и передачи сигналов управления адресными устройствами.
[24]Разработанный прибор ПК квалифицируется согласно с ГОСТ Р 535325-2012 как адресный, аналоговый, блочно-модульный, проводной, с применением средств вычислительной техники для контроля, наладки, программирования, расширяемый.
[25]Прибор ПК может обеспечивать работу со следующими устройствами:
[26]а) приборы для работы в шлейфе пожарной сигнализации:
[27]блок входной адресный;
[28]координатор адресного шлейфа;
[30]б) извещатели пожарные:
[31]извещатель пожарный дымовой адресный;
[32]извещатель пожарный тепловой максимально-дифференциальный адресный;
[33]извещатель пожарный ручной адресный;
[34]в) извещатели охранные:
[35]извещатель охранный объемный оптико-электронный адресный;
[36]извещатель охранный магнитоконтактный адресный;
[37]извещатель охранный поверхностный звуковой адресный;
[38]извещатель охранный совмещенный адресный;
[39]г) оповещатели пожарные:
[40]оповещатель пожарный световой адресный;
[41]оповещатель пожарный комбинированный адресный.
[42]Кроме того, прибор ПК может обеспечивать возможность подключения неадресных устройств, в том числе пожарных извещателей, через специальные модули (устройства) предназначенные для работы в АЛС (ШПС).
[43]Обмен информацией модуля ПК с модулями расширения и взаимодействующими техническими средствами осуществляется по интерфейсу RS-485, а между модулем ПК и прибором управления (далее - БУК) - по Ethernet. Также, модуль ПК может обеспечивать преобразование интерфейса RS-485 в Ethernet и обратно.
[44]Модуль ПК может обеспечивать регистрацию, формирование и передачу на БУК следующих сигналов:
[52]Кроме того, указанные сигналы могут также выводиться на экран модуля ПК. Для снижения количества входящих ошибок и ложных срабатываний, в модуле ПК может быть предусмотрена функция перезапроса события (с возможностью ее блокировки при необходимости). Функция перезапроса обеспечивает сброс в течение 10 секунд извещения о срабатывании одного порогового извещателя пожарного (далее - ИП), формирование и передачу на БУК сигналов:
[53]«Пожар 1» при повторном срабатывании этого же ИП в течение 120 секунд после сброса первого извещения;
[54]«Внимание» - если в течение 90 секунд после сброса первого извещения, ИП остается в дежурном режиме.
[55]Прибор ПК может иметь программируемый режим работы и алгоритм формирования и передачи на БУК кодированных сигналов:
[56]а) «Внимание» - в случаях получения от одного аналогового ИП или одного ИП, имеющего несколько порогов срабатывания, извещения, идентифицируемого модулем ПК как сигнал предварительной пожарной тревоги;
[57]б) «Пожар 1» в случаях:
[58]получения от одного аналогового ИП или от одного ИП, имеющего несколько порогов срабатывания, извещения, идентифицируемого модулем ПК как «Пожар»;
[59]получение модулем ПК сигнала «Пожар» от одного порогового ИП в случае подтверждения срабатывания ИП после перезапроса;
[60]в) «Пожар 2» в случаях:
[61]идентификации модулем ПК двух событий «Пожар 1» от ИП, расположенных в одной зоне, за время не более 120 секунд;
[62]получения сигнала от ручного ИП.
[63]Модуль ПК обеспечивает регистрацию и хранение в энергонезависимой памяти информации (журнал событий) обо всех событиях, поступающих от адресных устройств, защиту данной информации от несанкционированного доступа и ее возможность просмотра на БУК. Объем сохраняемой информации позволяет сохранять не менее 2500 событий и имеет деление на группы:
[64]основная группа (не менее 1500 событий) для общих событий охранно-пожарной сигнализации (неисправности устройств, потери связи с устройствами, пропажа (падение, повышение) напряжения питания, переход на автономные источники питания и обратно) и выполнением модулем ПК основных (противопожарных) функций («Внимание», «Пожар», включение/отключение устройств, выполнение сценариев);
[65]охранная группа (не менее 500 и не более 1000 событий) для сообщений охранной системы (постановка/снятие зон с охраны, тревоги).
[66]Заявленный прибор ПК содержит один модуль ПК и группу МР. Количество МР, входящих в группу, определяется условиями охраняемого объекта. Работоспособность заявленного прибора ПК может быть обеспечена при наличии, по крайней мере, одного МР в составе сборки.
[67]Модуль ПК содержит разъемный корпус, содержащий крышку 1 и основание 2, в соединенном состоянии формирующие полость для размещения электронного оборудования модуля. Задняя сторона корпуса выполнена с возможностью крепления на DIN-рейку. На лицевой стороне крышки 1 установлен ЖК-дисплей 5 с возможностью индикации состояний прибора. ЖК-дисплей 5 может быть выполнен с возможностью сенсорного управления отдельными функциями и состояниями прибора. На верхней части корпуса 1 модуля выполнено окно, в котором расположен радиатор 6 для охлаждения электронного оборудования модуля. На правой боковой стороне корпуса 1 модуля расположен многоконтактный разъем 3 для подключения ответного многоконтактного разъема 9 МР. В предложенной реализации полезной модели, группа неподвижных контактов многоконтактного разъема расположена на корпусе модуля ПК, а группа ответных подпружиненных контактов расположена на корпусе МР. Однако специалисту в данной области техники очевидно, что при необходимости подпружиненную часть разъема допустимо расположить на корпусе модуля ПК, а неподвижную часть - на корпусе МР.
[68]На правой боковой стороне корпуса 1 модуля ПК расположены средства разъемного быстрого скрепления 4, в данном случае выполненные в виде приливов на корпусе, формирующих углубления, в которые могут быть установлены ответные выступы 10, выполненные на корпусе МР. Выступы и углубления выполнены таким образом, чтобы обеспечить надежный электрический контакт между неподвижными контактами 3 модуля ПК и подпружиненными контактами 9 МР.
[69]МР также содержит разъемный корпус, содержащий крышку 7 и основание 8, в соединенном состоянии формирующие полость для размещения электронного оборудования модуля. Задняя сторона корпуса выполнена с возможностью крепления на DIN-рейку. На лицевой стороне корпуса расположена группа светодиодов 11, предназначенных для визуального отображения и контроля состояния МР. На левой боковой стороне МР расположена группа подпружиненных контактов 9 многоконтактного разъема, которая может быть ответной группе неподвижных контактов 3 разъема, расположенного на корпусе ПК. Также, на левой стороне корпуса расположены выступы 10 разъемного быстрого скрепления модулей.
[70]Правая боковая сторона МР выполнена аналогично правой боковой стороне модуля ПК и предназначена для установки дополнительных МР с целью подключения дополнительного количества извещателей и/или оповещателей и расширения охраняемой площади.
[71]На задней стороне корпусов модулей МР и ПК могут быть расположены дополнительные средства крепления модулей непосредственно к опорной поверхности, без использования DIN-реек. Средства крепления могут быть выполнены, например, в виде кронштейнов 12, или в виде отверстий в задней стороне корпуса, предназначенных для установки крепежных метизов.
[72]Монтаж прибора ПК производится следующим образом. На подготовленную опорную поверхность устанавливают DIN-рейку. У левого торца DIN-рейки устанавливают модуль ПК и фиксируют его, используя стандартные средства крепления изделий к DIN-рейке. Левую боковую сторону первого МР устанавливают вплотную к правой боковой стороне модуля ПК таким образом, чтобы выступы разъемного быстрого скрепления 10 МР попали в углубления 4 быстрого разъемного скрепления модуля ПК. При этом контакты 3 разъема модуля ПК и подпружиненные контакты 9 МР обеспечивают надежное электрическое соединение модулей. После проверки правильности установки МР осуществляют фиксацию модуля на DIN-рейке, используя стандартные средства крепления изделий к DIN-рейке. При необходимости установки дополнительных МР, каждый последующий модуль устанавливают левой боковой стороной вплотную к правой боковой стороне установленного модуля, руководствуясь принципами установки первого МР. Группу неподвижных контактов последнего установленного МР допустимо оставить открытой, либо установить специализированную защитную крышку или чехол. При этом стоит отметить, что примененная в приборе схема расположения неподвижных контактов на модуле ПК также влияет на упрощение монтажа и обслуживания прибора ПК, так как очистка от пыли и загрязнений группы неподвижных контактов, не закрытых защитным чехлом или крышкой, выполняется со значительно меньшими трудозатратами.
[73]После окончания сборки прибора ПК на DIN-рейке производят подключение всех модулей к кабельным линиям, ведущим к оповещателям, извещателям и иным модулям и блокам пожарной и/или охранной сигнализации, а также к линии питания сигнализации.
[74]Специалисту в данной области техники очевидно, что указанные выше элементы быстрых разъемных скреплений и многоконтактного разъема могут быть установлены как на правой стороне модуля ПК (как описано), так и на левой стороне модуля ПК. В случае выполнения указанных элементов на левой стороне модуля ПК, описанные выше ответные элементы МР, должны быть расположены на левой стороне корпуса модуля.
