УСТРОЙСТВО ОБЕЗЗАРАЖИВАНИЯ ВОДЫ

Полезная модель относится к устройству обеззараживания воды (сточной, балластной и пр.) или иной жидкости, инфицированной патогенной микробной флорой, в заданном объеме (расходе) при помощи бактерицидного ультрафиолетового (УФ) облучения. Устройство включает корпус, в котором размещены УФ-излучатели, заключенные в защитные, светопрозрачные для УФ-излучения, колбы. Устройство дополнительно содержит механизм очистки поверхности колб, содержащий профилированный скребок, выполненный с возможностью перемещения его по направляющей вдоль поверхности защитных колб для очистки их от поглощающих УФ-излучение загрязнений. Устройство также содержит датчик УФ-излучения, связанный с механизмом очистки поверхности колб от поглощающих УФ-излучение загрязнений. Технический результат: повышение качества обеззараживания воды. 2 ил.

Устройство обеззараживания воды, включающее корпус, в котором размещены УФ-излучатели, заключенные в защитные, светопрозрачные для УФ-излучения, колбы и механизм очистки поверхности колб, содержащий профилированный скребок, выполненный с возможностью перемещения его по направляющей вдоль поверхности защитных колб, отличающееся тем, что дополнительно содержит датчик УФ-излучения, связанный с механизмом очистки поверхности колб от поглощающих УФ-излучение загрязнений.

Полезная модель относится к устройству обеззараживания воды (сточной, балластной и пр.) или иной жидкости, инфицированной патогенной микробной флорой, в заданном объеме (расходе) при помощи бактерицидного ультрафиолетового (УФ) облучения.

Для обеззараживания воды используются три метода: химический, физический и комбинированный. Физические методы дезинфекции воды делятся на термический метод, метод обработки УФ-излучением и метод дезинфекции ультразвуком. Метод обеззараживания УФ-излучением основан на способности излучения приводить к фотохимическим реакциям в структуре молекул ДНК и РНК, следствием чего является их необратимые повреждения.

Известен способ, где в зависимости от необходимой бактерицидной мощности определяют количество источников УФ-излучения и размещают их равномерно в пространстве или объеме обеззараживаемой среды, при этом энергию подают к источнику УФ-излучения от внешнего источника электрической энергии, а источники УФ-излучения размещают таким образом, чтобы изолировать их от контакта с обрабатываемой средой (ист. «Водоснабжение Санкт-Петербурга», под. Ред. Ф.В. Кармазинова, СПб.: «Новый журнал», 2003 г.).

В настоящее время существуют УФ-облучатели, в основе которых используются газоразрядные лампы (например, УОВ 11W Philips, GPH356T5L-17W Full Sun, T5L10W Wonder Light) и имеющие промышленное применение для очистки воды установки с погружными источниками УФ-излучения, которые состоят из корпуса, в котором размещены УФ-лампы, заключенные в защитные, светопрозрачные для УФ-излучения, трубки.

Недостатком таких устройств является низкий срок службы, а также снижение эффективности обеззараживающего воздействия УФ-излучения из-за поглощающих УФ-излучение загрязнений защитных трубок.

Для обеспечения требуемого качества очистки необходимо своевременно проводить профилактические работы по промывке трубок от загрязнений.

Задачей и техническим результатом заявленной полезной модели, направленным на повышение качества обеззараживания воды, является создание устройства, лишенного указанных недостатков.

Технический результат достигается тем, что предлагается устройство обеззараживания воды, включающее корпус в котором размещены УФ-излучатели, заключенные в защитные, светопрозрачные для УФ-излучения, колбы и механизм очистки поверхности колб, содержащий профилированный скребок, выполненный с возможностью перемещения его по направляющей вдоль поверхности защитных колб, отличающееся тем, что дополнительно содержит датчик УФ-излучения, связанный с механизмом очистки поверхности колб от поглощающих УФ-излучение загрязнений.

Сущность полезной модели поясняется чертежами:

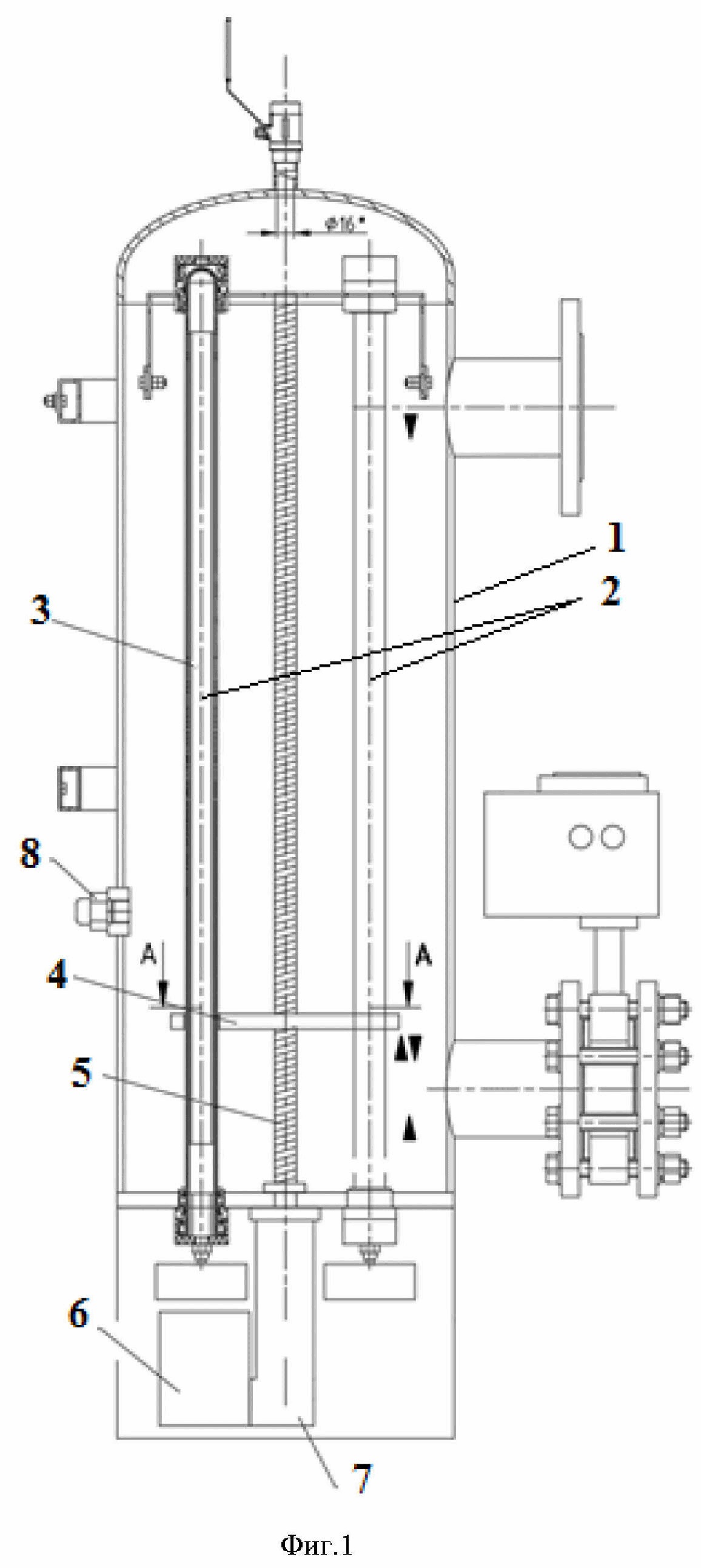

фиг. 1 - схема устройства обеззараживания воды и пример исполнения механизма очистки с профилированным скребком, выполненным с возможностью перемещения по винтовой направляющей, вращающейся при помощи электродвигателя;

фиг. 2 - пример выполнения профилированного скребка с возможностью перемещения по винтовой направляющей,

где 1 - корпус;

2 - УФ-излучатели;

3 - защитные колбы;

4 - профилированный скребок;

5 - направляющая;

6 - электродвигатель;

7 - редуктор,

8 - датчик УФ-излучения;

9 - зубчатые колеса.

Очистка защитных колб осуществляется по мере их загрязнения и определяется автоматически на основании данных датчика УФ-излучения, от которого поступает сигнал включения электродвигателю, который через редуктор приводит во вращение, например, винтовую направляющую, по которой при помощи трех зубчатых колес поступательно перемещается профилированный скребок, очищая поверхности защитных колб от загрязнений.
