Модульный корпус осколочного инженерного боеприпаса

Полезная модель относится к области вооружения, а именно к средствам инженерного вооружения, и может быть применена для изготовления противопехотного осколочного инженерного боеприпаса кругового поражения. Модульный корпус выполнен из пластмассы цельнолитым, состоит из внешней оболочки цилиндрической формы с ослабленным сечением, фланцевой заглушки в верхней части корпуса, дна с внутренней резьбовой втулкой, имеющей перегородку с резьбовым отверстием для закрепления средства взрывания, цилиндрического стакана для размещения заряда взрывчатого вещества с запальным гнездом, внутренней полости, образованной внешней поверхностью стакана и внутренними поверхностями оболочки и днища для размещения цилиндрической рубашки из готовых поражающих элементов, в перегородке нижней втулки дополнительно предусмотрены круговые отверстия для передачи детонации между модулями, а сверху имеется втулка с наружной резьбой, выступающая из корпуса с возможностью резьбового соединения фланцевой заглушки с корпусом и фиксации рубашки, при этом наружная верхняя резьба и нижняя внутренняя втулок имеют одинаковый номинал с возможностью резьбового соединения отдельных модульных корпусов в единый боеприпас. Конструкция модульного корпуса позволяет регулировать его могущество путём резьбового соединения отдельных модулей с использованием их в качестве противопехотных мин; безопасно собирать боеприпасы для БЛА как со сбросом, так и ударные, в том числе в полевых условиях без специальных инструментов и обучения расчетов, в зависимости от грузоподъёмности БЛА и степени поставленной задачи согласно инструкции. Использование облегченных пластмассовых материалов позволяет увеличить массу боевой части боеприпаса при тех же габаритах, тем самым увеличив радиус сплошного поражения; в отличие от осколочных элементов заданного дробления, готовые поражающие элементы позволяют поднять эффективность поражения за счет уменьшения «мёртвых» зон поражения. Техническим результатом является повышение возможностей по боевому применению. 2 з.п. ф-лы, 8 ил.

1. Модульный корпус осколочного инженерного боеприпаса, выполненный из пластмассы, состоящий из внешней оболочки цилиндрической формы с ослабленным сечением, фланцевой заглушки в верхней части корпуса, дна с внутренней резьбовой втулкой, имеющей перегородку с резьбовым отверстием для закрепления средства взрывания, цилиндрического стакана для размещения заряда взрывчатого вещества с запальным гнездом, внутренней полости, образованной внешней поверхностью стакана и внутренними поверхностями оболочки и днища для размещения цилиндрической рубашки из готовых поражающих элементов, отличающийся тем, что конструкция модульного корпуса выполняется цельнолитой, вышеупомянутый стакан сверху выступает из корпуса в форме втулки с наружной резьбой, глубина которой ниже верхнего края оболочки с возможностью резьбового соединения фланцевой заглушки с корпусом и фиксации рубашки, в вышеупомянутой перегородке нижней втулки с внутренней резьбой дополнительно имеются круговые отверстия для передачи детонации между модулями, при этом наружная верхняя резьба и нижняя внутренняя втулок имеют одинаковый номинал с возможностью резьбового соединения отдельных модульных корпусов в единый боеприпас в зависимости от требуемого могущества боеприпаса, грузоподъёмности беспилотного летательного аппарата и степени поставленной задачи.

2. Модульный корпус осколочного инженерного боеприпаса по п.1, отличающийся тем, что для встречной детонации запальные гнёзда головного и последнего модуля снаряженного корпуса установлены наружу, а на втулку головного модуля с наружной резьбой накручен обтекатель с резьбовым отверстием для закрепления средств взрывания с возможностью снаряжения боеприпаса для ударного БЛА.

3. Модульный корпус осколочного инженерного боеприпаса по п.2, отличающийся тем, что во втулку последнего модуля с внутренней резьбой вкручивается пластмассовый стабилизатор, имеющий одинаковую наружную резьбу с возможностью снаряжения боеприпаса для БЛА со сбросом.

Полезная модель относится к области вооружения, а именно к средствам инженерного вооружения, и может быть применена для изготовления противопехотного осколочного инженерного боеприпаса кругового поражения.

Известна противопехотная осколочная мина кругового поражения ПОМЗ-2М (ПОМЗ-2) (см., например, «Инженерные боеприпасы: руководство по материальной части. Кн. 1», - М.: Военное издательство, 1976. - 242 с.). Мина хорошо зарекомендовала себя, имеет большие арсенальные запасы и до сих пор широко используется. К недостаткам можно отнести большую массу боеприпаса, малый радиус сплошного поражения и неравномерное дробление чугунного литого корпуса на поражающие осколочные элементы, что влечет к уменьшению приведённой зоны поражения за счёт формирования «мёртвых» зон.

Осколочный элемент заданного дробления постоянно совершенствуется. Известен Осколочный элемент заданного дробления (патент RU 221112 U1, F42B12/28, F42B12/32, опубликованный 19.10.2023), выполненный из набора металлических колец прямоугольного профиля с рифлями номинальных поверхностей разлома под действием давления продуктов детонации взрывчатых веществ (ВВ). За счет оптимального геометрического решения профилей рифлей и изготовления осколочной рубашки методом порошковой металлургии, что снижает затраты энергии ВВ на её дробление, повышается могущество осколочного действия, но не исключает формирование «мёртвых» зон за счет неравномерного дробления. Техническое решение может быть использовано при изготовлении боеприпасов различного назначения: инженерных боеприпасов, артиллерийских снарядов, средств ближнего боя и средств поражения для беспилотных летательных аппаратов (БЛА).

Известна противопехотная осколочная заградительная мина с выпрыгивающей боевой частью кругового поражения ОЗМ-72, устанавливаемая вручную в грунт, способная с применяемым взрывателем поражать незащищенную живую силу противника осколками в радиусе 25 м (см., например, «Инженерные боеприпасы: руководство по материальной части. Кн. 3», - М.: Военное издательство, 1979. - 223 с..).

Известные инженерные противопехотные осколочные боеприпасы (мины), http://saper.isnet.ru/mines-4/pob.html, включают следующие основные элементы: корпус из стали или пластмассы в виде стакана, устройство выбрасывающее с капсюлем-воспламенителем и вышибным зарядом, выпрыгивающую боевую часть, состоящую из оболочки естественного дробления или осколочной оболочки с компактными готовыми поражающими элементами в виде стальных роликов или шариков, заряда ВВ, передаточного заряда в виде шашки, механизма надземного срабатывания (МНС) и вкладываемого при применении или встроенного капсюля-детонатора. МНС может быть основан на пиротехническом замедлителе или накольном механизме с тросом определенной длины.

Известен усовершенствованный Противопехотный осколочный боеприпас (патент RU 2408837C1, F42B23/16, F42B23/10, опубликованный 10.01.2011), предназначенный для использования в качестве мины с подземной/надземной установкой и возможностью выбрасывания боеприпаса на высоту 40-60 см, состоящий из усиленного ребрами жесткости направляющего внешнего пластмассового корпуса и выбрасывающего устройства боевой части боеприпаса. Выполненная из пластмассы составная конструкция корпуса боевой части выбрасываемого боеприпаса, (принятая за прототип), состоит из стакана для размещения заряда ВВ, образованного сбоку цилиндрической тонкостенной обечайкой, снизу и сверху торцевыми фланцами - заглушками, на обечайке размещена цилиндрическая рубашка из набора колец заданного дробления в форме пластинчатых осколков, в центральной части стакана по вертикальной оси запального гнезда ВВ размещено средство взрывания, включая капсюль-детонатор и средства детонирующего механизма, оборудованные механизмом надземного срабатывания. Профили торцевых фланцев - заглушек образуют внутренние резьбовые втулки, верхняя - для резьбового соединения с герметизирующей пробкой и индикатором уровня горизонта установки, нижняя - для размещения механизма надземного срабатывания, отделенного перегородкой от средства взрывания. Запальное гнездо детонирующего средства закрыто герметизирующей пробкой. Механизм надземного срабатывания имеет пластмассовый корпус с ослабленным сечением. За счет убойных элементов в виде пластинчатых осколков, обладающих лучшими аэродинамическими качествами и, как следствие, пробивной способностью, по сравнению шариками (роликами), достигается повышение эффективности действия боеприпаса. К общим недостаткам боеприпасов этого типа можно отнести то, что конструкция корпуса исключает возможность увеличения могущества и расширения боевых возможностей по применению.

Известно, что в полевых условиях разнообразная линейка БЛА от гражданского назначения до боевых оборудуется расчетами осколочным боеприпасом кустарным методом в зависимости от грузоподъемности БПЛ и степени поставленной задачи. Так, для поражения пехоты на открытой местности БЛА со сбросом боеприпаса расчет использует мины и гранаты кругового поражения различных типов с осколочным дроблением корпуса, и даже небезопасные самодельные средства поражения в пластмассовом облегченном корпусе с готовыми поражающими элементами. БЛА по типу дрона-камикадзе для поражения пехоты в укрепрайонах и техники расчеты кустарно оборудуют боевой частью от выстрела ручного гранатомета, например, РПГ-7. В последнее время, https://army.ric.mil.ru/Stati/item/481638/, в войска стала поступать линейка боеприпасов полнозаводского изготовления для FPV-дронов класса ОФСП (осколочно-фугасный свободнопадающий суббоеприпас), массой 0,5; 0,83; 1,7 и 2,5 кг (масса ВВ 0,074; 0,145; 0,4 и 0,6 соответственно), диаметром от 48 до 60 мм, длиной 190-380 мм и взрывателем типа А133 с временем дальнего взведения 4-7 сек фиг.1 (из открытых источников). Боеприпас имеет определенное количество осколочных колец в зависимости от массы ВВ. Боеприпас класса ОФСП-08-А133 с зоной поражения 300 м² хорошо зарекомендовал себя при контейнерном использовании на БЛА «Орлан». К недостаткам известного боеприпаса можно отнести то, что он предназначен для определенного типа FPV-дронов и не может использоваться для оборудования всех типов, поступающих в войска БЛА, в том числе гражданского назначения, в полевых условиях. Также, предлагаемой четырехступенчатой линейкой боевой части ОФСП нет возможности регулировать могущество боеприпаса массой ВВ в зависимости от степени поставленной задачи и грузоподъемности БЛА.

Задачей заявляемого технического решения является создание универсального модульного корпуса, с возможностью оперативного соединения модулей в единый боеприпас, в том числе в полевых условиях, как в качестве противопехотной осколочной мины кругового поражения, так и совместно с БЛА, в зависимости от грузоподъёмности БЛА и степени поставленной задачи.

Техническим результатом предлагаемого технического решения является повышение могущества - мощности и боевой эффективности - осколочного боеприпаса за счет резьбовой сборки из универсальных модульных корпусов, а также расширение возможностей по боевому применению.

Технический результат достигается тем, модульный корпус осколочного инженерного боеприпаса, выполненный из пластмассы, состоящий из внешней оболочки цилиндрической формы с ослабленным сечением, фланцевой заглушки в верхней части корпуса, дна с внутренней резьбовой втулкой, имеющей перегородку с резьбовым отверстием для закрепления средства взрывания, цилиндрического стакана для размещения заряда ВВ с запальным гнездом, внутренней полости, образованной внешней поверхностью стакана и внутренними поверхностями оболочки и днища для размещения цилиндрической рубашки из готовых поражающих элементов, особенностью является то, что конструкция модульного корпуса выполняется цельнолитой, вышеупомянутый стакан сверху выступает из корпуса в форме втулки с наружной резьбой, глубина которой ниже верхнего края оболочки с возможностью резьбового соединения фланцевой заглушки с корпусом и фиксации рубашки, в вышеупомянутой перегородке нижней втулки с внутренней резьбой дополнительно имеются круговые отверстия для передачи детонации между модулями, при этом наружная верхняя резьба и нижняя внутренняя втулок имеют одинаковый номинал с возможностью резьбового соединения отдельных модульных корпусов в единый боеприпас в зависимости от требуемого могущества боеприпаса, грузоподъёмности БЛА и степени поставленной задачи.

Поскольку верхняя и нижняя втулки стакана для ВВ имеют одинаковый номинал резьбы, это допускает модульное соединение нескольких корпусов осколочного инженерного боеприпаса между собой, тем самым повышая могущество собранного к применению боеприпаса, которое характеризуется увеличением площади приведенной зоны поражения, определяемой массой и скоростью разлёта осколков, повышая вероятность поражения цели.

Кроме того, за счёт применения в осколочной рубашке готовых поражающих элементов (металлических шариков различного диаметра), кинетическая энергия, образующаяся вследствие взрыва заряда ВВ, не тратится на дробление корпуса, а равномерно передается осколкам, тем самым формируя осколочное поле с меньшими «мёртвыми зонами». Применение фиксированного количества готовых осколочных элементов с известными размером и массой позволяет рассчитать показатели боевой эффективности разработанного осколочного боеприпаса и экспериментально доказать полученные результаты.

За счет применения пластмассы в конструкции модульного корпуса осколочного инженерного боеприпаса уменьшается его общая масса.

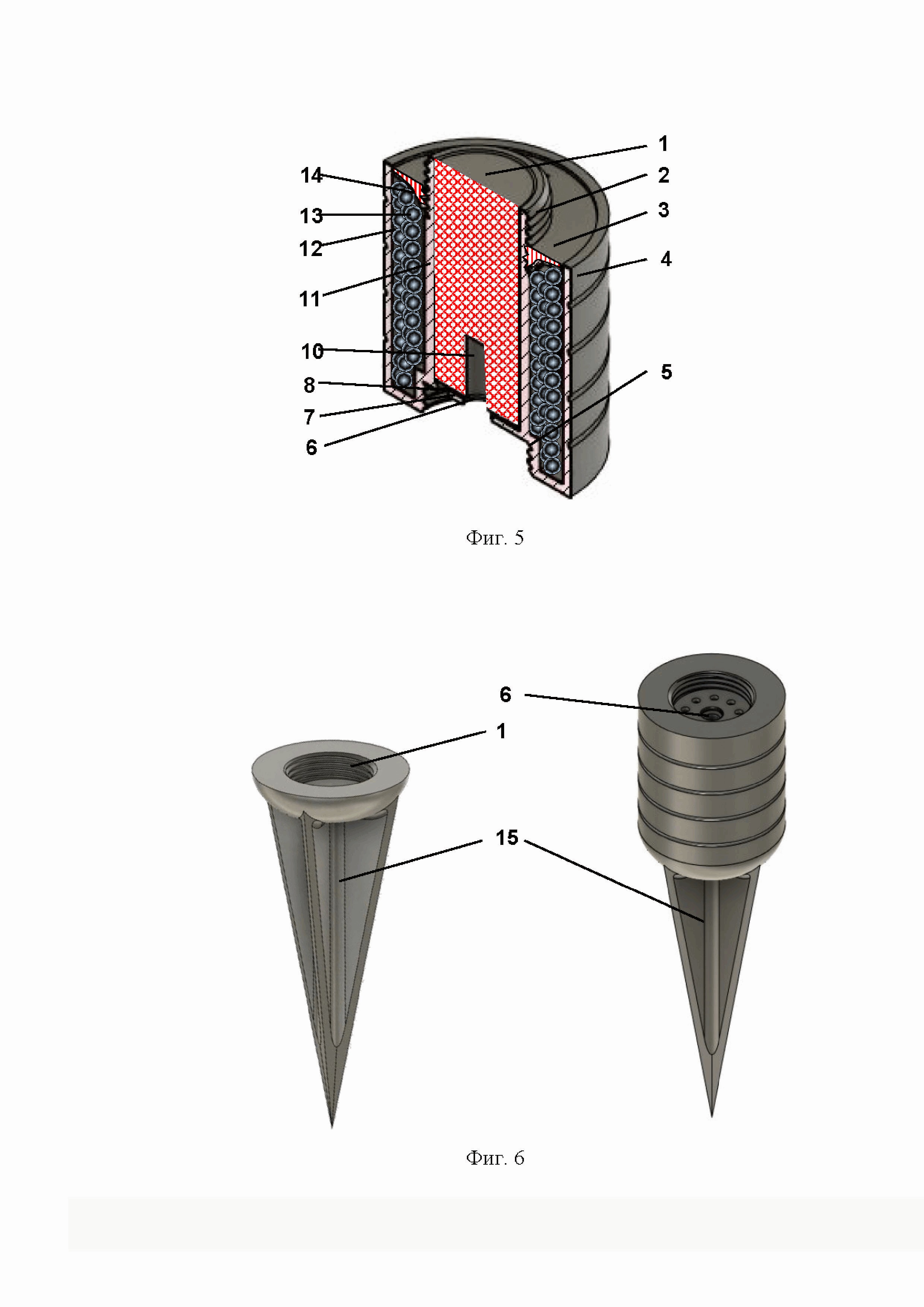

Полезная модель поясняется примерами по универсальному использованию модульного корпуса при формировании боеприпаса и иллюстрационными материалами: на фиг. 1 и фиг. 2 приведены фотографии осколочно-фугасного боеприпаса ОФСН-08-А133 из семейства сбрасываемых боеприпасов БЛА; на фиг. 3 изображен общий вид модульного корпуса осколочного инженерного боеприпаса, его вид снизу (фиг. 4) и вертикальный разрез (фиг. 5); на фиг. 6, 7, 8 показаны варианты применения - для установки вручную на грунт в качестве инженерной противопехотной осколочной мины кругового поражения (фиг. 6), для применения с БЛА ударного типа (по типу дрона-камикадзе) (фиг. 7) и для сброса с БЛА
(фиг. 8).

Модульный корпус осколочного инженерного боеприпаса (фиг.3, 4, 5) состоит из стакана 11 для бризантного ВВ нормальной мощности 1, дна корпуса 9, перегородки 7 с отверстиями для передачи детонации 8 и центральным отверстием с резьбой 6 для закрепления соответствующего средства взрывания (детонатора), центр которого совпадает с запальным гнездом 10, втулки с наружной резьбой 2, внешней оболочки цилиндрической формы 4, втулки с внутренней резьбой 5, рубашки из готовых поражающих элементов зафиксированных полиэтиленом или компаундом 13, размещенных вокруг стакана 11 в полости 12 образованной внешней стенкой стакана 11, оболочкой 4, перегородкой 7 и зафиксированных кольцевой заглушкой 3, в нижней центральной части которой имеется прилив для размещения внутренней резьбы 14, а также сверху выполнены технологические отверстия для специального ключа закручивания (показано на фиг.3). В транспортном положении втулки 2 и 5 закрыты герметизирующими пробками (на фигурах не показаны).

Боеприпас снаряжается следующим образом. Сначала изготавливается модульный корпус, конструктивно представляющий собой единую заготовку из пластмассы, например, выполненную методом литья под давлением или изготовленного на 3D-принтере, имеющий внешнюю оболочку 4, ослабленную снаружи круговыми углублениями по периметру, внутренний цилиндрический стакан 11, выступающий сверху выше габарита оболочки 4, дном которого является перегородка 7, углубленная внутрь по отношению к дну корпуса 9 и нижнему краю оболочки 4, и имеющая центральное отверстие 6 для размещения средства взрывания и отверстия 8, расположенные по периметру перегородки 7 для передачи детонации. После чего, сверху, на выступающей части стакана 1 нарезается наружная резьба, тем самым формируя резьбовую втулку 2; снизу, во внутренней углубленной цилиндрической полости, нарезается внутренняя резьба, тем самым формируя резьбовую втулку 5; в отверстии 6 перегородки 7 нарезается внутренняя резьба для закрепления средства взрывания, например, электродетонатора. Отдельно, тем же технологическим методом, изготавливают фиксирующую кольцевую заглушку 3, на внутренней поверхности которой нарезается резьба. При этом резьбы втулок 2 и 5, а также заглушки 3 имеют одинаковый номинал, а в перегородке 7 - соответствующий номиналу резьбы средства взрывания. В резьбовое отверстие перегородки 7 стакана 11 готового модульного корпуса, вкручивается шаблон, повторяющий цилиндрическую форму и размеры запального гнезда 10, а затем помещают в стакан 11 ВВ 1, в полости 12, образованной внешней стенкой стакана 11, оболочкой 4, перегородкой 7, размещают готовые поражающие элементы, например, шарики или ролики и заливают их компаундом или жидким полиэтиленом. Как вариант, в полости 12 размещают готовый блок из пластинчатых поражающих элементов, собранные на обечайке, а в качестве шаблона используют нижнюю транспортную герметизирующую пробку с цилиндрическим выступом, повторяющим форму и размеры запального гнезда. Затем сверху, на резьбовую втулку 2, накручивают до упора торца оболочки 4 фиксирующую кольцевую заглушку 3 посредством поворота специального ключа, вставленного в её технологические отверстия; накручивают верхнюю герметизирующую пробку (на фиг. не показана) и боеприпас с модульным корпусом готов к транспортировке для использования.

Модульный корпус осколочного инженерного боеприпаса применяется в различных вариантах и работает следующим образом.

Пример 1. Для установки вручную на грунт в качестве инженерной противопехотной осколочной мины кругового поражения (фиг. 6) применяется входящий в комплект установочный колышек 15, который вбивается в грунт своим острым концом, в верхнюю часть на резьбовую втулку 16 накручивается втулка с наружной резьбой 2 снаряженного ВВ модульного корпуса осколочного инженерного боеприпаса, в центральное отверстие с резьбой 6 вкручивается средство взрывания (запал МД-5М, электродетонатор ЭДП-р) и устанавливается взрыватель (МУВ-3, МУВ-4, МВЭ-НС, МВЭ-72, МВЭ-08, МВЭ-92 и т.п.). При воздействии на датчик цели применяемого взрывателя или при подаче импульса электрического тока на электродетонатор происходит детонация ВВ, под воздействием продуктов детонации которого совершается высокоскоростной круговой разлет готовых поражающих элементов 13 и поражение пехоты противника. С целью увеличения радиуса сплошного поражения и плотности потока готовых поражающих элементов за счёт увеличения их количества, предусмотрено модульное соединение двух и более корпусов осколочных инженерных боеприпасов, для чего во втулку с внутренней резьбой 5, первого снаряженного ВВ модульного корпуса осколочного инженерного боеприпаса вкручивается втулка с наружной резьбой 2 второго и последующего снаряженного ВВ модульного корпуса осколочного инженерного боеприпаса, дальнейшее применение осуществляется ранее описанным способом, при этом детонация от одного снаряженного ВВ модульного корпуса осколочного инженерного боеприпаса другому происходит последовательно, через перегородку 7 с отверстиями для передачи детонации 8.

Пример 2. Для применения с БЛА ударного типа, по типу дрона-камикадзе (фиг. 7), необходимо соединить между собой несколько снаряженных ВВ модульных корпусов осколочного инженерного боеприпаса, для чего во втулку с внутренней резьбой 5, первого снаряженного ВВ модульного корпуса осколочного инженерного боеприпаса вкручивается втулка с наружной резьбой 2 второго и последующего снаряженного ВВ модульного корпуса осколочного инженерного боеприпаса, при этом запальные гнёзда 10 зарядов ВВ первого и последнего осколочных боеприпасов должны быть установлены наружу, для компенсации аэродинамических свойств БЛА, на втулку с наружной резьбой 2 головного модульного корпуса осколочного инженерного боеприпаса накручивается входящий в комплект обтекатель 17 с резьбовым отверстием для средств взрывания 18. После закрепления снаряженного осколочного инженерного боеприпаса с корпусом БЛА, в зависимости от выбранного способа инициирования дрона-камикадзе, запальные гнёзда 10 первого и последнего корпусов осколочного инженерного боеприпаса снаряжаются средствами взрывания. Вследствие срабатывания одного или обоих средств взрывания, детонация от одного снаряженного ВВ модульного корпуса осколочного инженерного боеприпаса другому происходит последовательно или навстречу, через перегородки 7 с отверстиями для передачи детонации 8, под воздействием продуктов детонации совершается высокоскоростной круговой разлет готовых поражающих элементов 13 и поражение противника. Количество одновременно применяемых модульных корпусов осколочного инженерного боеприпаса определяется грузоподъёмностью БЛА и степенью поставленной задачи.

Пример 3. Для сброса с БЛА (фиг.8) необходимо соединить между собой несколько снаряженных ВВ модульных корпусов осколочного инженерного боеприпаса, для чего во втулку с внутренней резьбой 5, первого снаряженного ВВ модульного корпуса осколочного инженерного боеприпаса вкручивается втулка с наружной резьбой 2 второго и последующего снаряженного ВВ модульного корпуса осколочного инженерного боеприпаса, при этом запальные гнёзда 10 зарядов ВВ первого и последнего осколочных боеприпасов должны быть установлены наружу, для стабилизации вертикального полёта осколочного боеприпаса после его сброса, на втулку с наружной резьбой 2 головного модульного корпуса осколочного инженерного боеприпаса накручивается входящий в комплект обтекатель 17 с резьбовым отверстием для средств взрывания 18 взрывателя ударного типа, с противоположной стороны накручивается резьбовой втулкой с наружной резьбой 21, входящий в комплект стабилизатор полёта 19, имеющий центральное отверстие 20 для снаряжения осколочного боеприпаса дублирующим взрывателем инерционного типа, средство взрывания которого вкручивается в резьбовое отверстие 6 крайнего снаряженного ВВ модульного корпуса осколочного инженерного боеприпаса. После снятия предохранителей с взрывателей и перелёта снаряжённого БЛА в район применения, по команде оператора осуществляется сброс осколочного боеприпаса, его вертикальная стабилизация при падении с высоты осуществляется за счёт обтекателя 17 и стабилизатора полёта 19. Вследствие срабатывания одного или обоих взрывателей от удара осколочного боеприпаса о преграду, детонация от одного снаряженного ВВ модульного корпуса осколочного инженерного боеприпаса другому происходит последовательно или навстречу, через перегородки 7 с отверстиями для передачи детонации 8, под воздействием продуктов детонации совершается высокоскоростной круговой разлет готовых поражающих элементов 13 и поражение противника. Количество одновременно применяемых модульных корпусов осколочного инженерного боеприпаса определяется грузоподъёмностью БЛА и степенью поставленной задачи.

Предлагаемая цельнолитая пластмассовая конструкция модульного корпуса осколочного инженерного боеприпаса позволяет регулировать его могущество путём резьбового соединения отдельных модулей с использованием их в качестве противопехотных мин; легко, просто и безопасно собирать боеприпасы для БЛА как со сбросом, так и ударные, в том числе в полевых условиях без специальных инструментов и обучения расчетов, в зависимости от грузоподъёмности БЛА и степени поставленной задачи согласно инструкции. Использование облегченных пластмассовых материалов позволяет увеличить массу боевой части боеприпаса при тех же габаритах, тем самым увеличив радиус сплошного поражения; готовые поражающие элементы позволяют поднять эффективность поражения за счет уменьшения «мёртвых» зон поражения.
