Дождевальная установка для теплиц

Полезная модель относится к сельскому хозяйству, а именно к дождевальной технике. Целью полезной модели является повышение качества полива посредством оптимизации положительного угла наклона α относительно горизонтальной плоскости дождевальных крыльев. Дождевальная установка содержит опорное основание 1, тросовые подвески 2, дождевальные крылья 3 с концевыми насадками кругового действия 4 и реактивными насадками направленного действия 5. При этом дождевальные крылья 3 посредством тросовых подвесок 2 устанавливаются с положительным углом наклона α относительно горизонтальной плоскости, равным 10°. Экономическая эффективность полезной модели состоит в снижении интенсивности дождя дождевальной установки в теплице с кассетной рассадой.

Дождевальная установка для теплиц, содержащая опорное основание, тросовые подвески, дождевальные крылья с концевыми насадками кругового действия и реактивными насадками направленного действия, отличающаяся тем, что дождевальные крылья посредством тросовых подвесок установлены с положительным углом относительно горизонтальной плоскости под углом α, равным 10°.

Полезная модель относится к сельскому хозяйству, а именно к дождевальной технике.

Известная дождевальная установка, содержащая опорное основание, тросовые подвески, дождевальные крылья с концевыми и реактивными насадками направленного действия (А.И. Рязанцев, В.В. Каштанов. Патент РФ №40838, Бюл. №28, 2004).

Недостатком известной дождевальной установки является низкое качество полива из-за образования повышенного стока по стенам теплицы из-за воздействия на них струи воды от концевых (ложкообразных) насадок направленного действия.

Известная дождевальная установка, содержащая опорное основание, тросовые подвески, дождевальные крылья, с концевыми насадками кругового действия и реактивные насадки направленного действия (А.И. Рязанцев, В.С. Травкин, Г.К. Рембалович, Н.В. Бышов, С.Н. Борычев, Л.Н. Лазуткина, М.Ю. Костенко, Р.В. Безносюк, А.В. Кузнецов, И.Ю. Богданчиков. Патент РФ №189319 U1, Бюл. №15, 2019 г.).

Недостатком известной дождевальной установки является низкое качество полива из-за неопределенности величины положительного угла наклона α дождевальных крыльев, относительно горизонтальной плоскости, уменьшение или увеличение которого значительно снижает коэффициент равномерности полива

Целью полезной модели является повышение качества полива, посредством оптимизации положительного угла наклона α дождевальных крыльев, относительно горизонтальной плоскости.

Указанная цель достигается тем, что в дождевальной установке, содержащей опорное основание, тросовые подвески, дождевальные крылья с концевыми кругового действия и реактивными насадками направленного действия, дождевальные крылья, как показали исследования (таблица 1), должны посредством тросовых подвесок, устанавливаться с положительным углом наклона α относительно горизонтальной плоскости, обеспечивающим равномерный полив равным 10°.

Обоснование положительного угла наклонаα, относительно горизонтальной плоскости, дождевальных крыльев

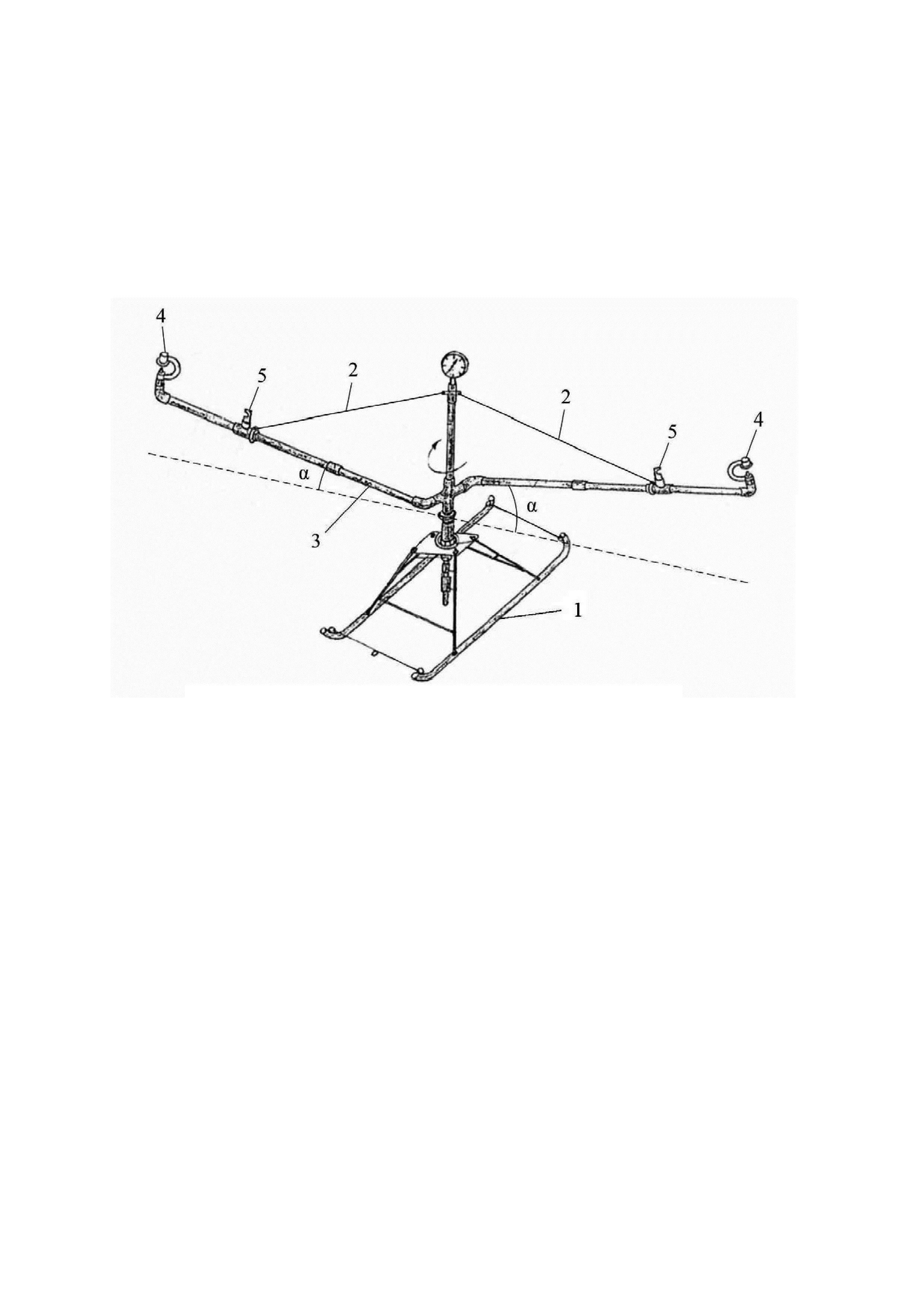

На чертеже изображена дождевальная установка для теплиц.

Дождевальная установка содержит опорное основание 1, тросовые подвески 2, дождевальные крылья 3 с концевыми насадками кругового действия 4 и реактивными насадками направленного действия 5. При этом дождевальные крылья 3, посредством тросовых подвесок 2 устанавливаются с положительным углом наклона α, относительно горизонтальной плоскости, равным 10°.

Дождевальная установка в теплице работает следующим образом. При перемещении установки, содержащей опорное основание 1, тросовые подвески 2, дождевальные крылья 3 с концевыми насадками кругового действия 4 и реактивными насадками направленного действия 5, осуществляется равномерный полив посредством установки, с помощью тросовых подвесок 2, положительного угла наклона α дождевальных крыльев 3 относительно горизонтальной плоскости, равным 10°.

Экономическая эффективность полезной модели состоит в снижении интенсивности дождя дождевальной установки в теплице с кассетной рассадой.
