[1]Полезная модель относится к техническим средствам в области противопожарной техники и предназначена для сокращения времени приведения в работоспособное состояние пожарных гидрантов или рукавов, внутри которых под действием низких температур окружающей среды и технической неисправности герметичности клапана гидранта образуются ледяные пробки, блокирующие свободное прохождение воды.
[2]В технической документации заводов-изготовителей не содержится каких-либо конкретных рекомендаций по их размораживанию (Формуляры Типсы).
[3]Предлагаются общеизвестные способы и технические решения использования рукавов и гидрантов при отрицательных температурах («Руководство по организации материально-технического обеспечения Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий». Приложение №43 «Порядок эксплуатации пожарных рукавов», утверждено приказом МЧС России от 01.10.2020 №737). Руководством предписывается: «После окончания тушения пожара необходимо воду немедленно слить из напорных рукавов. Вмерзшие в лед напорные рукава следует отогреть паром, горячим воздухом или применять компресс из кошмы, смачиваемой горячей водой. Замерзшие рукава или участки рукавов можно поднести к выхлопной трубе пожарного автомобиля, в целях отогрева отработавшими газами, как рукавов, так и соединений соединительных головок. Перед складированием напорных рукавов, места сгибов необходимо оттаять. В случае сплошного промерзания напорных рукавов, сборку их проводить без сгибов и переломов, при этом перевозку их надо производить на грузовых автомобилях с прицепами или другим способом, не допуская механических повреждений, укладывая напорные рукава во всю длину. При тушении пожаров в условиях низких температур необходимо использовать рекомендации заводов-изготовителей напорных рукавов. Все перечисленные способы носят общий характер без конкретизации каким образом и с помощью каких технических средств или мобильной техники подавать горячий пар или воздух, тем более при тушении пожаров в удаленной местности с плохим состоянием дорог. Использование горячего пара или воздуха предусматривает отогрев внешней поверхности рукава, но не обеспечивается удаление из него воды. Использование горячего пара приводит к осаждению капель воды на поверхность рукава, которые могут замерзнуть после прекращения подачи пара. Компресс из кошмы обеспечивает локальный отогрев рукава».
[4]Кроме общеизвестных способов препятствования замерзания воды в рукавах и гидрантах, существует множество различных технических решений и способов.
[5]Известны следующие решения: изобретение «Способ восстановления работоспособности замерзшего пожарного гидранта после консервации и устройство для его осуществления» [Способ восстановления работоспособности замерзшего пожарного гидранта после консервации и устройство для его осуществления, заявка: (21)4603426, (22)1988.11.09 (19)SU (11)1740014 (13)А1 (МПК А62С 2/00 2006.1)], полезная модель «Устройство для отогрева подземного пожарного гидранта» [Устройство для отогрева подземного пожарного гидранта (21)2020142318, (22)2020.12.22 (19)RU (11)204366 (13)U1 (МПК А62С 35/20 2006.1)], Полезная модель «Пожарный рукав теплосберегающий» [Пожарный рукав теплосберегающий, заявка (21) 2012135895/12, (22)2012.08.22 (19)RU (11)123676 (13)U1 (МПК А62С 33/00 2006.1)], изобретение «Устройство для удаления жидкости из трубопроводов» [Устройство для удаления жидкости из трубопроводов, заявка: (21)3484596, (22) 1982.08.03 (19)SU (11)1079216 (13)А1 (МПК A01G 25/00 2006.1)], изобретение «Устройство для тушения пожара перегретой водой» [Устройство для тушения пожара перегретой водой, заявка: (21)5067910/12, (22)1992.10.06 (19)RU (11)2030194 (13)С1 (МПК А62С 33/00 2006.1)], Изобретение «Устройство для отогрева замерзших соединений пожарных рукавов» [Устройство для отогрева замерзших соединений пожарных рукавов, заявка: (21)2907814, (22)1980.04.09 (19)SU (11)895453 (13)А1 (МПК А62С 33/00 2006.1)], изобретение «Способ отогрева напорных рукавов больших диаметров при отрицательных температурах с одновременным удалением из них остаточной воды» [Способ отогрева напорных рукавов больших диаметров при отрицательных температурах с одновременным удалением из них остаточной воды, заявка (21)2021118981, (22)2021.06.28 (19)RU (11)2778842 (13)С1 (МПК А62С 33/00 2022.02)].
[6]Наиболее близкий аналог к представленной полезной модели из перечисленных технических решений и способов [Способ отогрева напорных рукавов больших диаметров при отрицательных температурах с одновременным удалением из них остаточной воды, заявка (21)2021118981, (22)2021.06.28 (19)RU (11)2778842 (13)С1 (МПК А62С 33/00 2022.02)]. Указанный способ отогрева напорных рукавов с одновременным удалением из них остаточной воды, отличается тем, что предлагается механическое вытеснение остаточной воды посредством применения пыжа, цилиндрической формы, выполненный в виде конуса, пирамиды, полусферы или эллипсоида с помещением внутрь автономным источником тепла в виде мягкой упаковки с наполнителем, выделяющим тепло при запуске химической реакции. При использовании прототипа возникают дополнительные материальные затраты на приобретение пыжа с автономным источником тепла, невысокая скорость отогрева и приведения рукава в рабочее состояние.
[7]Техническим результатом заявленной полезной модели является оперативное (быстрое) восстановление работоспособности рукава или гидранта, приведение в рабочее состояние при пониженных температурах окружающей среды.
[8]Указанный технический результат достигается путем применения заявленной полезной модели (фиг.1), которая состоит из следующих элементов: полугайка (1), рукавная напорная головка (2), (для примера взята рукавная головка на 80 мм «ГР Богданова»), рукав напорный (3), навязка соединительных головок (4), цилиндрическая вставка (5) с отверстиями, полугайка (6) с отверстиями (7) для удаления излишней воды.
[9]Работа заявленного устройства реализуется следующим образом:
[10]к гидранту с ледяной пробкой во внутренней полости подсоединяется заявленный размораживатель, далее через напорный рукав (3) в сторону гидранта или рукава с ледяной пробкой подается вода под давлением, например, от пожарного автомобиля. За счет высокого давления и положительной температуры воды, тонкие струи воды через отверстия цилиндрической вставки (5) растопляют ледяную пробку до соединения с незамерзшей полостью гидранта или рукава. Излишки воды удаляются через отверстия (7), выполненные в полугайке (6). Для защиты от разбрызгивания применяется защитный чехол (фиг. 5), выполненный из плотной ткани, например, из пожарного рукава.
[11]Диаметр отверстий в цилиндрической вставке (5) лежит в диапазоне от 2 до 10 мм, их размер и количество не оказывает существенного влияния на применимость заявленного устройства. Для примера (фиг. 6) в цилиндрической вставке выполнено 5 отверстий диаметром по 3 мм.
[12]Практическое применение показало высокую эффективность применения заявленной модели при размораживании гидрантов и пожарных рукавов в зимний период.
[13]Новизна полезной модели обусловлена тем, что размораживание пожарных гидрантов или рукавов позволяет осуществлять оперативное восстановление работоспособности пожарного оборудования при помощи напора воды, например, от пожарного автомобиля.

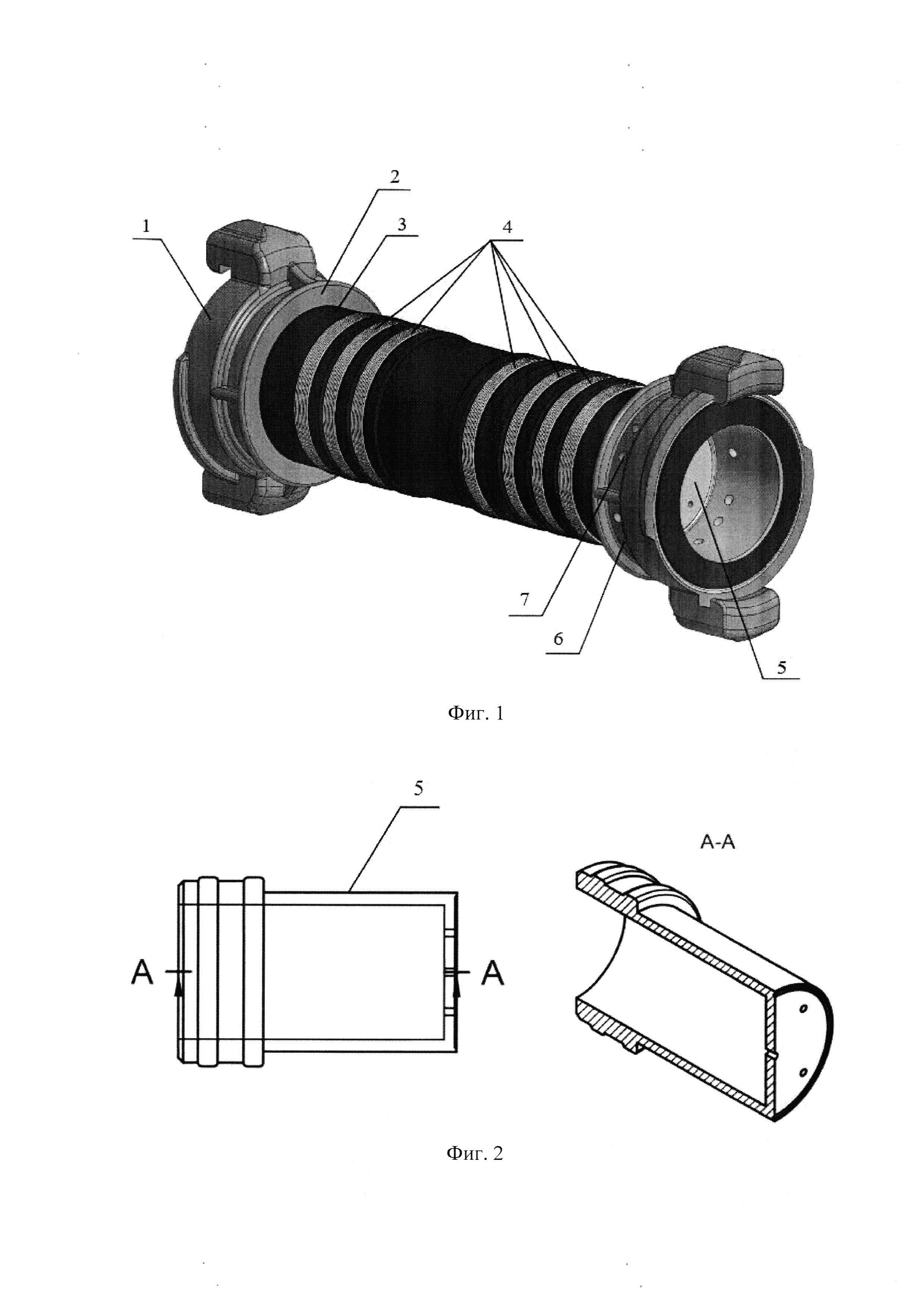

[15]Фиг. 1 - 3D - проекция полезной модели;
[16]Фиг. 2 - Чертеж цилиндрической вставки;

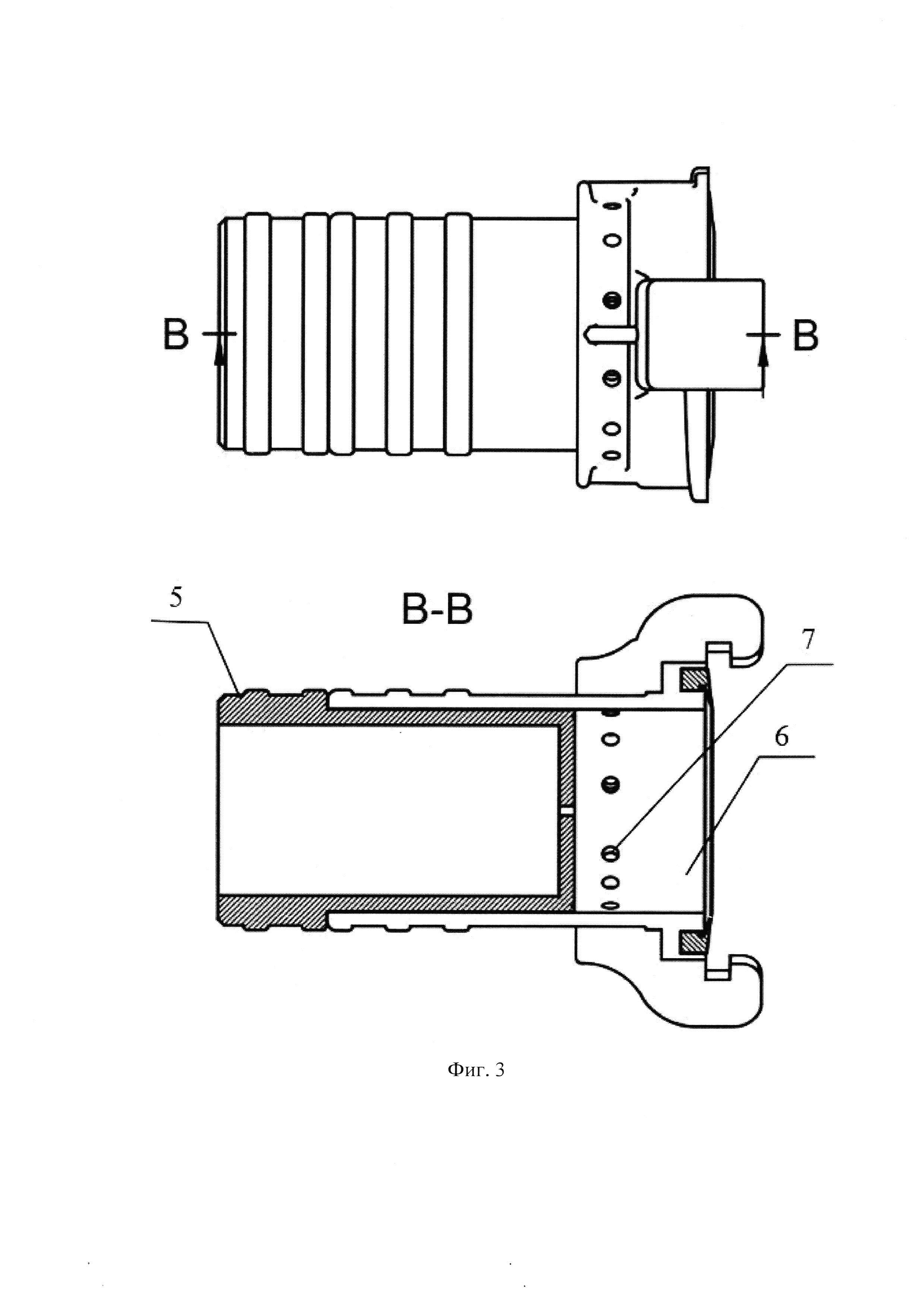

[17]Фиг. 3 - Чертеж полугайки с отверстиями;
[18]Фиг. 4 - Чертеж полезной модели размораживателя в сборе;
[19]Фиг.5 - Фото полезной модели размораживателя, подключенного к пожарному автомобилю.
[20]Фиг. 6 - Фото цилиндрической вставки;

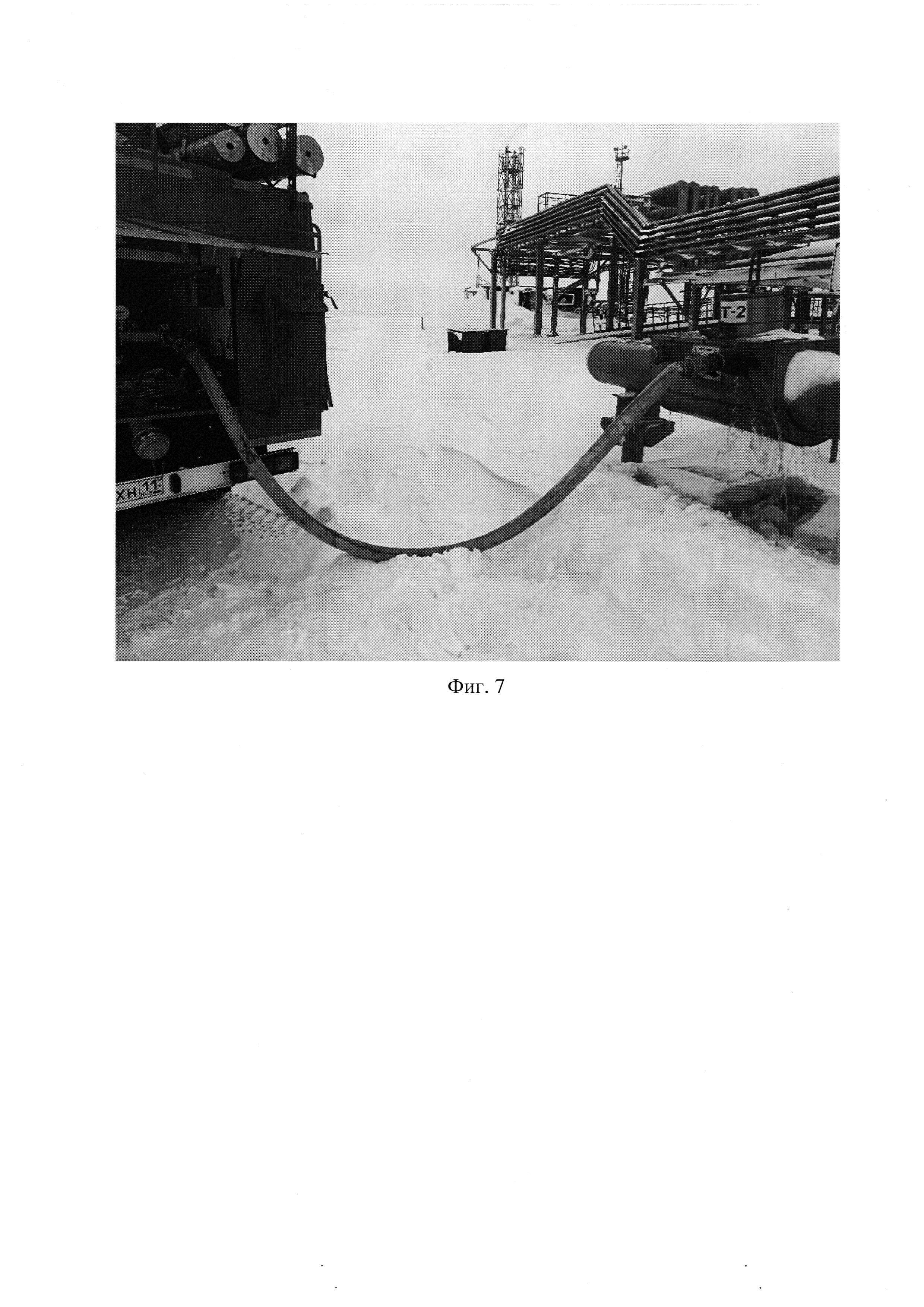

[21]Фиг. 7 - Фото применения размораживателя на пожарном гидранте.
