[1]Полезная модель относится к области здравоохранения, в частности к лечебным или лечебно-профилактическим средствам, связанным с созданием определенной среды для дыхания и/или введением лекарственных веществ через дыхательную систему человека, и может использоваться также для лечебного дыхания, профилактики и тренировки дыхательной системы организма.
[2]Ингалятор широко проверен в медицинской практике в условиях клиник и в условиях индивидуального пользования, в результате чего выявлен сравнительно высокий оздоравливающий эффект при лечении ряда заболеваний. Вместе с тем, данные устройства не лишены недостатков.
[3]Из уровня техники (RU 22045 U1, 10.03.2002) известен ингалятор, содержащий полый корпус с входной и выходной пробками на торцах, где торец с выходной пробкой снабжен дыхательной маской, корпус выполнен из дерева, например, сосны или кедра, а в его полости установлены фильтры, между которыми размещена лекарственная смесь.
[4]Недостатком известного решения является слабый уровень ингаляции, основанный лишь на вдыхании воздуха с выделяемыми парами смеси.
[5]Наиболее близким аналогом к заявленному ультразвуковому мобильному небулайзеру является решение RU 2815646 С1, 19.03.2024, принадлежащее автору, раскрывающее ультразвуковой портативный ингалятор, который включает маску, содержащую, как минимум, два отверстия для забора воздуха при вдохе и выведения при выдохе, а также выходную трубу на конце маски, при этом выходная труба выполнена с внутренней резьбой,
[6]в выходную трубу установлен мембранный испаритель, который зафиксирован посредством взаимодействия наружной резьбы мембранного испарителя с внутренней резьбой выходной трубы,
[7]в отверстии выходной трубы установлена опорная площадка, содержащая выходное отверстие и выступающий борт, взаимодействующий с ультразвуковой мембраной мембранного испарителя для его фиксации,
[8]мембранный испаритель включает флакон с жидкостью, через горловину которого и до его дна проходит капиллярная трубка, на верхнем конце которой установлена ультразвуковая мембрана, выполненная с возможностью создания высокочастотных механических колебаний под воздействием электрического сигнала.
[9]В процессе эксплуатации известного устройства были выявлены его существенные недостатки. Так, недостатком известного решения является его слабая ремонтопригодность, не обеспечивающая замену отдельных поврежденных/использованных узлов устройства, в частности фиксация узлов устройства осуществляется к резьбе несъемной выходной трубы, при повреждении которой устройство не может быть отремонтировано, а капиллярная трубка непосредственно связана с ультразвуковой мембраной, что усложняет замену флакона.
[10]В основу данной полезной модели поставлена задача разработать конструкцию ультразвукового мобильного небулайзера, устраняющего указанные недостатки известных устройств.
[11]Техническим результатом является повышение ремонтопригодности устройства, основанное на его разборности.
[12]Данный технический результат достигается тем, что ультразвуковой мобильный небулайзер включает маску, содержащую выходную трубу на конце маски, при этом в выходную трубу установлена вставка, разъемно зафиксированная изнутри маски ее гибким язычком, прилегающим к краю маски,
[13]где вставка включает цилиндрическую полость с выступом, а также связанное с ней горлышко с внутренней резьбой,
[14]переходник, включающий кольцевой выступ с наружной резьбой, выполненной с возможностью разъемного взаимодействия с внутренней резьбой горлышка, опорный скос, а также флаконное горлышко с внутренней резьбой,
[15]при этом в образованной от вставки и переходника внутренней полости между выступом и опорным скосом установлена ультразвуковая мембрана, выполненная с возможностью создания высокочастотных механических колебаний под воздействием электрического сигнала,
[16]мембранный испаритель включает флакон, через горловину которого и до его дна проходит капиллярная трубка,
[17]где горловина флакона содержит внешнюю резьбу, выполненную с возможностью разъемного взаимодействия с внутренней резьбой флаконного горлышка.
[18]Ультразвуковая мембрана получает питание (запитана) от аккумуляторного элемента.
[19]Капиллярная трубка на верхнем конце включает втулку для сопряжения с поверхностью переходника.

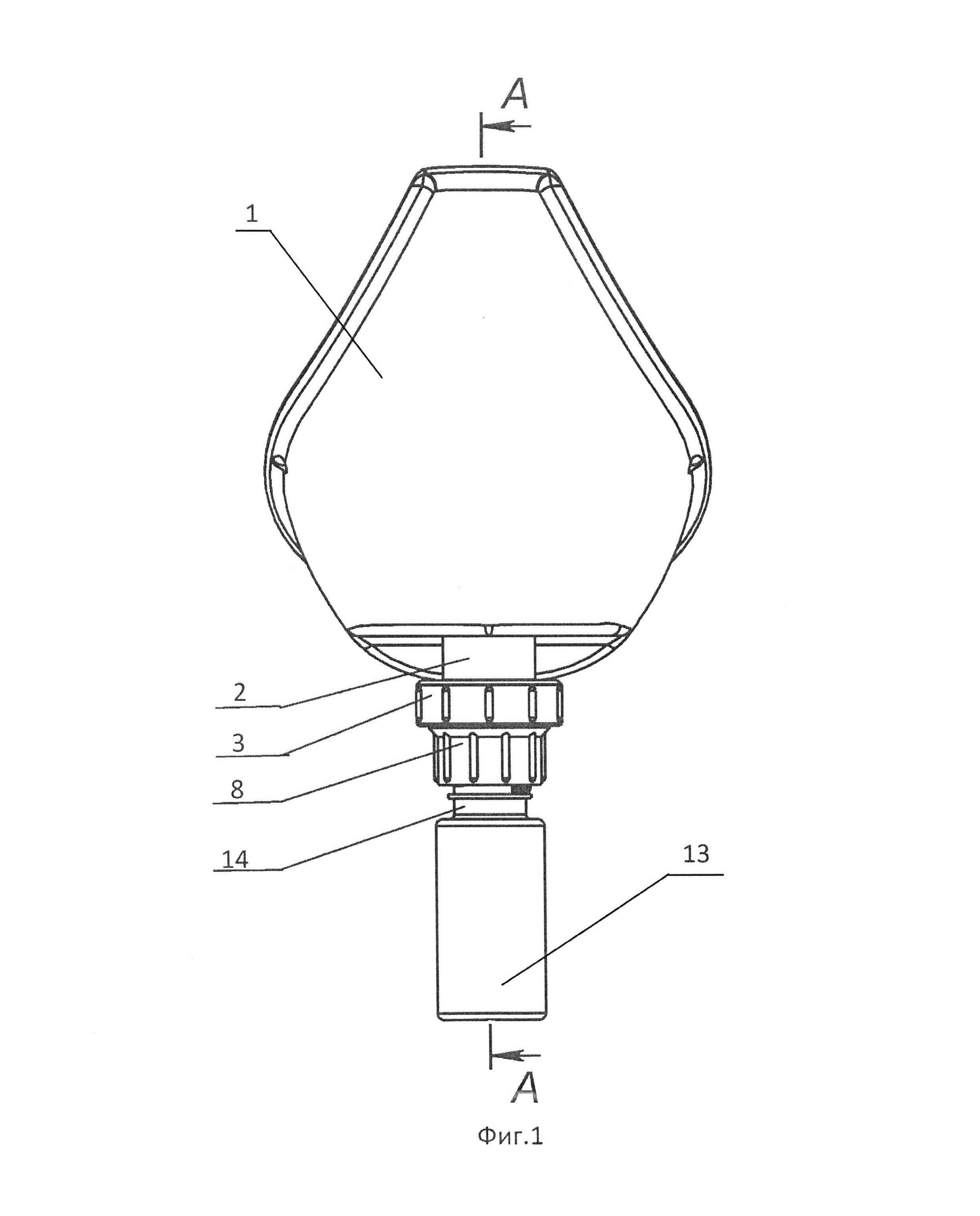

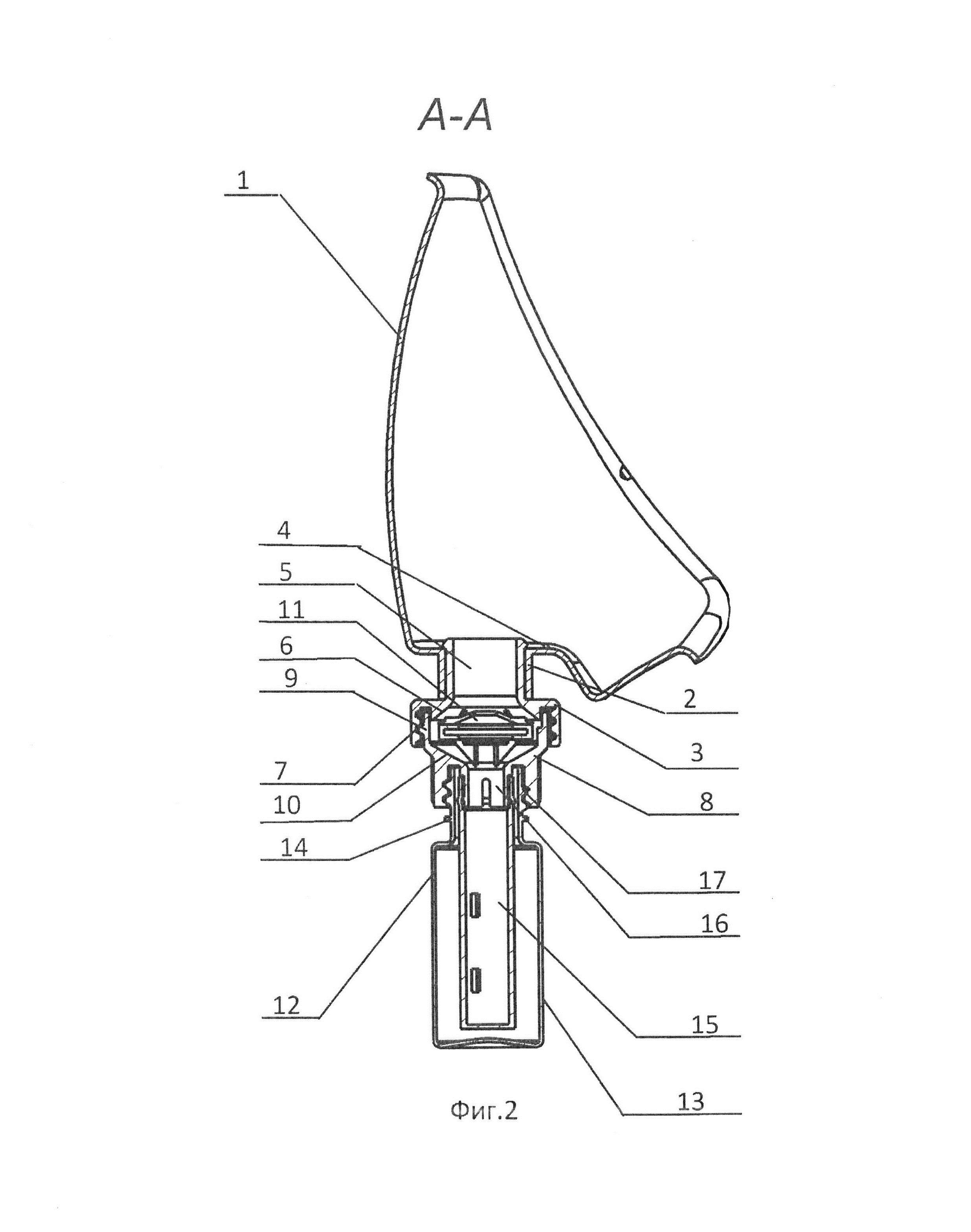

[20]Далее, предложенное полезная модель будет подробно рассмотрена с учетом иллюстрации, где на фиг. 1 представлен общий вид устройства, на фиг. 2 представлен вид устройства в разрезе, где позиции:
[25]5 - цилиндрическая полость;
[29]9 - кольцевой выступ;
[31]11 - ультразвуковая мембрана;
[32]12 - мембранный испаритель;
[35]15 - капиллярная трубка;
[37]17 - флаконное горлышко;
[38]Ультразвуковой мобильный небулайзер включает маску 1. Предпочтительно выполнять маску 1 как полумаска (по типу респиратора). Маска 1 должна закрывать, по меньшей мере, нос и рот для функционирования устройства. В маске 1 выполнены отверстия для вдоха и выдоха (на фиг. не показаны), размер которых должен быть достаточным, чтобы обеспечить должный уровень воздухообмена в случае ношения маски. Маска 1 может быть снабжена средством ее удержания на лице, например ремешками. Конкретная конструкция маски 1 не является объектом защиты данной заявки.
[39]На конце маски 1 установлена выходная труба 2. Выходная труба 2 может быть выполнена как из жесткого материала, например, алюминий, так и из эластичного, например, из толстого слоя резины для обеспечения крепления к ней вставки 3.
[40]В выходную трубу 2 установлена вставка 3. Вставка 3 разъемно фиксируется на выходе из выходной трубы 2 изнутри маски 1 посредством гибкого язычка 4 вставки 3. Гибкий язычок 4 прилегает к внутреннему краю маски 1. Гибкий язычок 4 может выполняться в форме язычка или гибкой круговой площадки для обеспечения надежной фиксации вставки 3 и возможности ее извлечения для замены, в случае повреждения/износа. Гибкий язычок 4 выполняется, как правило, из резины или иного эластичного материала для его смятия при продевании сквозь выходную трубу 2 для его установки и извлечения.
[41]Вставка 3 включает цилиндрическую полость 5 расположенную симметрично с входной трубой 2 и прилегающую к ней при установки вставки 3. Вставка 3 включает расширяющийся выступ 6 для центровки по нему ультразвуковой мембраны 11. Вставка 3 также, далее (в удалении от маски 1), включает горлышко 7 с внутренней резьбой для винтовой разъемной фиксации на ней переходника 8.
[42]Переходник 8 является разъемным связующим элементом, связывающим вставку 3 с мембранным испарителем 12 и в случае поломки/повреждения, обеспечивающим ремонт устройства и замену деталей.
[43]Переходник 8 включает кольцевой выступ 9 с наружной резьбой, выполненной с возможностью взаимодействия с внутренней резьбой горлышка 7 для откручивания-закручивания переходника 8 и извлечения/установки ультразвуковой мембраны 11, в случае ее замены/ремонта. Переходник 8 включает сужающийся вниз опорный скос 10 для опоры снизу указанной ультразвуковой мембраны 11. Кроме того, переходник 8 также снабжен флаконным горлышком 17 с внутренней резьбой, необходимой для разъемного взаимодействия с горловиной 14 флакона 13 для его извлечения и установки, при необходимости. При этом необходимо отметить, что основную нагрузку при сборке-разборке устройства принимает на себя именно переходник 8, имеющий два резьбовых узла, при этом как отмечалось, данный узел выполняется легко заменяемым и обеспечивает простые замены других деталей, в случае повреждения или обслуживания устройства.
[44]В образованной от вставки 3 и переходника 8 внутренней полости между выступом 6 и опорным скосом 10 установлена ультразвуковая мембрана 11. Ультразвуковая мембрана 11 выполнена с возможностью создания высокочастотных механических колебаний под воздействием электрического сигнала. При этом в случае необходимости обслуживания и замены ультразвуковой мембраны 11 данная операция делается просто, посредством раскручивания резьбового соединения между вставкой 3 и переходником 8.
[45]Ультразвуковая мембрана 11 располагается перед цилиндрической полостью 5 вставки 3, обеспечивая направленный поток ингаляционной среды к органам дыхания. Ультразвуковая мембрана 11 выполнена с возможностью создания высокочастотных механических колебаний под воздействием электрического сигнала. Как правило, ультразвуковая мембрана 11 получает питание от внешнего источника энергии, например аккумулятора, соединенного с ультразвуковой мембраной 11 по проводу либо же источник питания может быть встроен в корпус ультразвуковой мембраны 11 и заменяться при необходимости (разрядке).
[46]Необходимо пояснить принцип работы ультразвуковой мембраны 11. В ее электрической схеме создается переменный ток с определенным напряжением и высокой частотой. Высокочастотный электрический сигнал подается на вибрирующий элемент, который преобразует работу ультразвуковой мембраны 11 в высокочастотные механические колебания. Поверхность колеблется с такой высокой скоростью, что жидкость из-за сил инерции не успевает оседать и, вытягиваясь вверх, выстраивается в водяной столб над ультразвуковой мембраной 11. Во время отрицательной амплитуды ультразвуковой мембраны 11 жидкость не успевает за быстрыми ее движениями, вследствие чего возникает моментальный вакуум. В период положительной амплитуды капельки жидкости стремятся вверх, обеспечивая принудительную ингаляцию посредством растворения мельчайших водяных капель и создания тумана (эффект сверхзвукового затуманивания). Пользователю остается лишь вдыхать данную смесь.
[47]При этом электрическая схема работы ультразвуковой мембраны 11 не будет описываться в данной заявке, поскольку не является предметом защиты данной заявки, как таковым.
[48]Мембранный испаритель 12 включает флакон 13, через горловину 14 которого и до его дна проходит капиллярная трубка 15, выполненная с возможностью ее простой установки и извлечения. Горловина 14 флакона 13 содержит внешнюю резьбу, выполненную с возможностью взаимодействия с внутренней резьбой флаконного горлышка 17, то есть обеспечивая раскручивание-закручивание мембранного испарителя 12 для его установки или замены/обслуживания. Флакон 13, как правило, выполняется из прозрачного пластика, обеспечивающего небольшой вес и возможность визуального контроля уровня его содержимого. В качестве жидкости используется вода (если нужно осуществить ингаляцию воздухом с большей влажностью) или какой-либо раствор, в случае медицинских предписаний.
[49]Через горловину 14 флакона 13 и до его дна проходит капиллярная трубка 15. На верхнем конце капиллярной трубки 15 предпочтительно установить втулку 16 для сопряжения капиллярной трубки 15 с поверхностью переходника 8 и исключения замятия капиллярной трубки 15, которая может включать пористый материал.
[50]Капиллярная трубка 15 может быть выполнена как из пористого впитывающего материала, обеспечивающего подъем столба жидкости вверх капиллярным путем (по типу фитиля в горелке), так и в форме трубочки, по которой обеспечивается подъем столба жидкости за счет работы ультразвуковой мембраны 11 (по типу всасывающего столба).
[51]Устройство работает следующим образом.
[52]Пользователь закрепляет мембранный испаритель 12 с необходимой жидкостью посредством накручивания наружной резьбы горловины 14 флакона 13 с вставленной внутри капиллярной трубкой 15 на внутреннюю резьбу переходника 8.
[53]Пользователь прикладывает маску 1 ультразвукового мобильного небулайзера к лицу, закрывая ей органы дыхания.
[54]Пользователь включает в работу ультразвуковую мембрану 11.
[55]Ультразвуковая мембрана 11 включается в работу и создает высокочастотные механические колебания под воздействием электрического сигнала.
[56]Жидкость по капиллярной трубке 15 поступает вверх, обеспечивая ее бесперебойную подачу из флакона 13.
[57]Ультразвуковая мембрана 11 обеспечивает создание водяного столба из мельчайших распыленных частиц жидкости.
[58]Пользователь вдыхает ингаляционную жидкость.
[59]Цикл продолжается в соответствии с заданным показанием.
[60]При необходимости проведения замены элемента и/или обслуживания устройства производится разбор устройства в соответствии с указанным алгоритмом в описании.
[62]ультразвуковой мобильный небулайзер включает маску 1, выполненную с отверстиями для вдоха/выдоха,
[63]маска 1 содержит выходную трубу 2 из ABS-пластика на конце маски 1, при этом в выходную трубу 2 установлена вставка 3, разъемно зафиксированная изнутри маски 1 ее гибким резиновым язычком 4 прилегающим к краю маски,
[64]где вставка 3 включает цилиндрическую полость 5 с выступом 6, а также связанное с ней горлышко 7 с внутренней резьбой,
[65]переходник 8 включает кольцевой выступ 9 с наружной резьбой,
[66]переходник 8 включает опорный скос 10, а также флаконное горлышко 17 с внутренней резьбой,
[67]в образованной от вставки 3 и переходника 8 внутренней полости между выступом 6 и опорным скосом 10 установлена ультразвуковая мембрана 11 со встроенным аккумулятором,
[68]мембранный испаритель 12 включает флакон 13, через горловину 14 которого и до его дна проходит капиллярная трубка 15, выполненная в виде сквозной трубки,
[69]горловина 14 флакона 13 содержит внешнюю резьбу.
[71]ультразвуковой мобильный небулайзер включает маску 1, выполненную с отверстиями для вдоха и выдоха,
[72]маска 1 содержит выходную трубу 2 из армированной резины на конце маски 1, при этом в выходную трубу 2 установлена вставка 3, разъемно зафиксированная изнутри маски 1 ее гибким полимерным круговым язычком 4 прилегающим к краю маски,
[73]где вставка 3 включает цилиндрическую полость 5 с выступом 6, а также связанное с ней горлышко 7 с внутренней резьбой,
[74]переходник 8 включает кольцевой выступ 9 с наружной резьбой,
[75]переходник 8 включает опорный скос 10, а также флаконное горлышко 17 с внутренней резьбой,
[76]в образованной от вставки 3 и переходника 8 внутренней полости между выступом 6 и опорным скосом 10 установлена ультразвуковая мембрана 11 с внешним аккумулятором,
[77]мембранный испаритель 12 включает флакон 13, через горловину 14 которого и до его дна проходит капиллярная трубка 15, выполненная в виде пористого материала с втулкой 16 на ее верхнем конце,
[78]горловина 14 флакона 13 содержит внешнюю резьбу.
[79]Предложенная полезная модель обеспечивает повышение ремонтопригодности устройства, основанное на его разборности.
