ЗВУКОПОГЛОЩАЮЩАЯ ШТОРА

Полезная модель относится к области лёгкой промышленности, в том числе к техническим средствам для улучшения микроклимата в помещениях, снижения уровня воздействия внешних звуковых волн. Звукопоглощающая штора, содержащая соединённые друг с другом декоративный слой и слой, поглощающий звуковые волны, причём слой, поглощающий звуковые волны, выполнен из материала с поверхностной плотностью от 50 г/м² до 550 г/м² и коэффициентом поглощения звуковых волн более 0,03 на акустических частотах до 4096 Гц. Технический результат полезной модели заключается в уменьшении уровня шума в помещении. 4 з.п. ф-лы, 2 ил.

1. Звукопоглощающая штора, содержащая соединённые друг с другом декоративный слой и слой, поглощающий звуковые волны, причём слой, поглощающий звуковые волны, выполнен из материала с поверхностной плотностью от 50 г/м² до 550 г/м² и коэффициентом поглощения звуковых волн более 0,03 на акустических частотах до 4096 Гц.

2. Звукопоглощающая штора по п. 1, отличающаяся тем, что штора содержит второй декоративный слой.

3. Звукопоглощающая штора по п. 1, отличающаяся тем, что декоративный слой выполнен из тканевого материала с возможностью блокирования пропускания света на уровне до 100%.

4. Звукопоглощающая штора по п. 1, отличающаяся тем, что слой, поглощающий звуковые волны, выполнен из тканевого материала или волокнистого наполнителя.

5. Звукопоглощающая штора по п. 1, отличающаяся тем, что слои соединены швейными швами по трём сторонам краёв шторы, или по четырём краям шторы, или стёганными швами по высоте шторы, или косыми стёжками, или склеиванием.

Полезная модель относится к области лёгкой промышленности, в том числе к техническим средствам для улучшения микроклимата в помещениях, снижения уровня воздействия внешних звуковых волн.

Из уровня техники известна ЗВУКОПОГЛОЩАЮЩАЯ ТКАНЬ ДЛЯ ШТОР [CN212465683U, опубл. 05.02.2021], содержащая каркас шторы, отличающаяся тем, что каркас шторы включает в себя слой, защищающий от инфракрасного излучения, звукопоглощающий и шумоподавляющий слой и тканевый базовый слой, верхняя и нижняя части слоя звукопоглощения и шумоподавления соответственно соединены с антиинфракрасным слоем и тканевым базовым слоем, а слой звукопоглощения и шумоподавления состоит из волокнистого слоя и композицию промежуточного слоя, верхняя и нижняя части промежуточного слоя соединены со слоем волокон, внутренняя и средняя часть промежуточного слоя снабжена коллоидным покрытием в поперечном направлении, и промежуточный слой является однородным, коллоидное покрытие сообщается со слоем волокна через промежуточный слой.

Недостатком данной звукопоглощающей ткани для штор является наличие большого количества различных по функциональному назначению слоёв, которые из-за ограничений несущей нагрузки на гардину могут не обеспечивать оптимальное поглощение звуковых волн на всех акустических частотах, вследствие чего не достигается желаемое уменьшение уровня шума в помещении.

Также из уровня техники известна МНОГОСЛОЙНАЯ ТКАНЬ ДЛЯ ШТОР [CN210501794U, опубл. 12.05.2020], включающая в себя основу из ткани для штор, отличающаяся тем, что основа из ткани для штор включает в себя базовый слой, а звукопоглощающий слой жёстко соединён с поверхностью базового слоя, а звукоизоляционный слой жёстко соединен с поверхностью звукопоглощающего слоя, первый светозащитный слой жёстко соединен с поверхностью звукоизоляционного слоя, огнезащитный слой жёстко соединен с поверхностью, второй светозащитный слой неподвижно соединён с поверхностью огнезащитного слоя, а водонепроницаемый слой неподвижно соединён с поверхностью второго светозащитного слоя, поверхность водонепроницаемого слоя снабжена пылезащитное покрытие.

Недостатком данной многослойной ткани для штор также является использование нескольких слоёв, что может не обеспечить оптимальное поглощение звука на всех частотах, вследствие чего не достигается желаемое уменьшение уровня шума в помещении

Наиболее близким по технической сущности является ЭКОЗАНАВЕС [RU204268U1, опубл. 17.05.2021] выполненный с применением слоя из звукопоглощающего материала со средним коэффициентом звукопоглощения на акустических частотах от 250 Гц до 4000 Гц не ниже 0,2, отличающийся тем, что содержит слой из материала, экранирующего от электромагнитного излучения.

Основной технической проблемой прототипа является ограничение эффективного поглощения звуковых волн, особенно на низких акустических частотах, что не обеспечивает достижение желаемого уменьшения уровня шума в помещении.

Задачей полезной модели является устранение недостатков прототипа.

Технический результат полезной модели заключается в уменьшении уровня шума в помещении.

Указанный технический результат достигается за счёт того, что звукопоглощающая штора, содержащая соединенные друг с другом декоративный слой и слой, поглощающий звуковые волны, причем слой, поглощающий звуковые волны, выполнен из материала с поверхностной плотностью от 50 г/м² до 550 г/м² и коэффициентом поглощения звуковых волн более 0,03 на акустических частотах до 4096 Гц.

В частном случае, штора содержит второй декоративный слой.

В частном случае, декоративный слой выполнен из тканевого материала с возможностью блокирования пропускания света на уровне до 100 %.

В частном случае, слой, поглощающий звуковые волны, выполнен из тканевого материала или волокнистого наполнителя.

В частном случае, слои соединены швейными швами по трем сторонам краям шторы, по четырём краям шторы, стёганными швами по высоте шторы, косыми стежками или склеиванием.

Краткое описание чертежей:

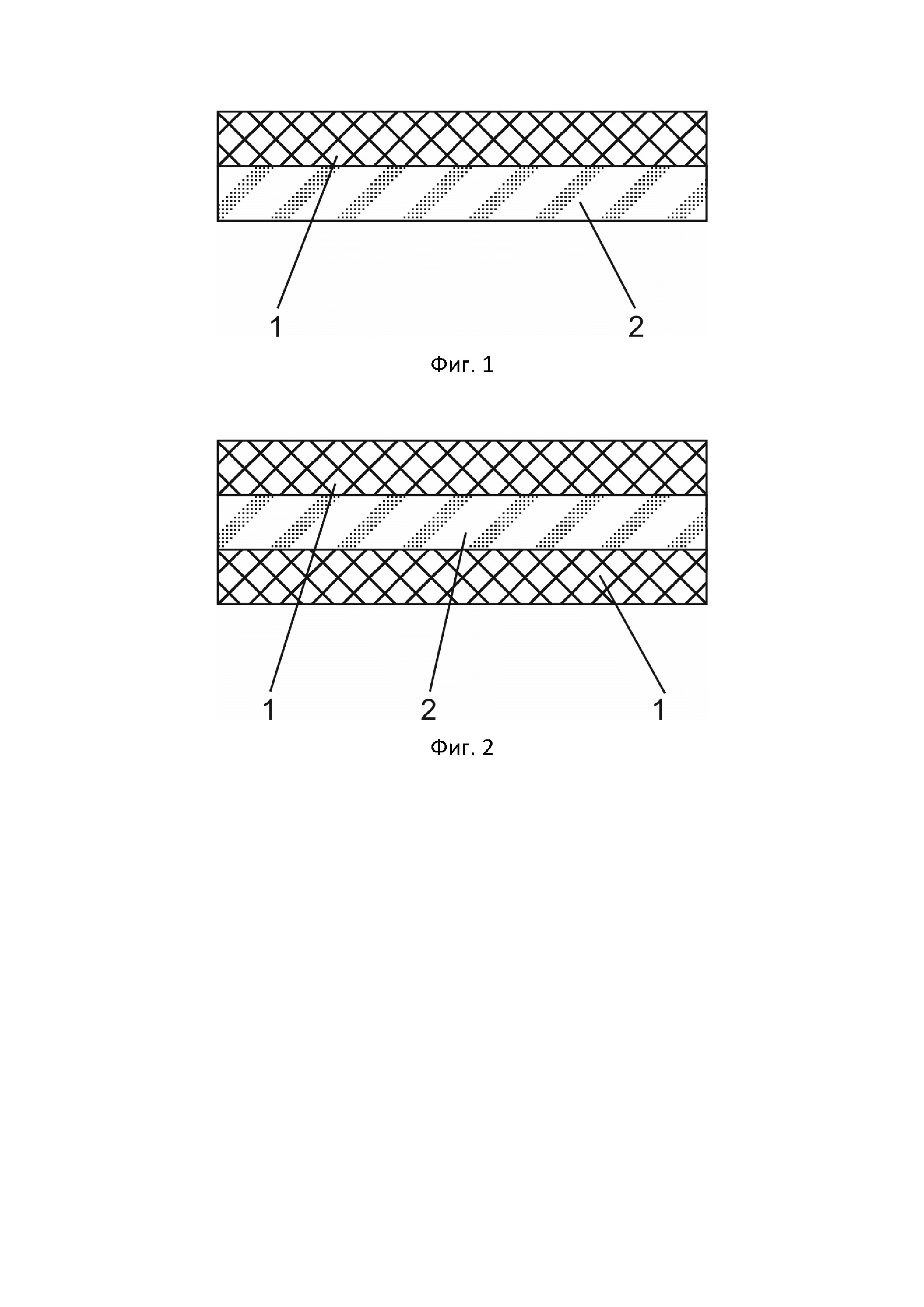

На фиг. 1 представлен разрез звукопоглощающей шторы с одним декоративным слоем.

На фиг. 2 представлен разрез звукопоглощающей шторы с двумя декоративными слоями.

На фигурах обозначено: 1 - декоративный слой; 2 - слой, поглощающий звуковые волны.

Осуществление полезной модели.

Звукопоглощающая штора (фиг. 1) прямоугольной формы, содержащая соединённые друг с другом декоративный слой 1 и слой, поглощающий звуковые волны, 2 расположена вертикально таким образом, чтобы слой, поглощающий звуковые волны, 2 был направлен в сторону источника шума. Вдоль верхнего края для крепления шторы на гардине на равном расстоянии друг от друга выполнены отверстия, обрамлённые люверсами, пришита шторная лента с установленными в неё на равном расстоянии друг от друга крючками или выполнена кулиска. Декоративный слой 1 и слой, поглощающий звуковые волны, 2 соединены швейными швами по трём краям шторы, по четырём краям шторы, стёганными швами по высоте шторы, косыми стежками или склеиванием. Декоративный слой 1 выполнен из тканевого материала с возможностью блокирования пропускания света на уровне до 100 %. Возможно наличие в шторе второго декоративного слоя 1 (фиг. 2).

Слой, поглощающий звуковые волны, 2 выполнен из тканевого материала или волокнистого наполнителя с поверхностной плотностью от 50 г/м² до 550 г/м² и коэффициентом поглощения звуковых волн более 0,03 на акустических частотах до 4096 Гц.

Звукопоглощающая штора используется следующим способом.

Предварительно соединяют декоративный слой 1 и слой, поглощающий звуковые волны, 2. Вдоль верхнего края шторы на равном расстоянии друг от друга открывают отверстия и обрамляют люверсами, пришивают ленту с закреплёнными на ней крючками или формируют кулиску. После чего подвешивают штору на гардину через отверстия с люверсами, с помощью крючков, закреплённых на ленте, или с помощью кулиски, при этом располагают штору таким образом, чтобы слой, поглощающий звуковые волны, 2 был направлен в сторону источника шума.

Примеры использования полезной модели.

Пример 1. В спальне квартиры многоквартирного дома, расположенной рядом с железнодорожным вокзалом, завешивают оконный проём, через который проникает шум от поездов. Штора содержит сшитые друг с другом швейными швами по трём краям шторы, кроме нижнего края шторы, декоративный слой из тканевого материала с возможностью блокирования пропускания света на уровне 100% и слой, поглощающий звуковые волны, из хлопчатобумажной ткани с поверхностной плотностью 550 г/м² и коэффициентом поглощения звуковых волн более 0,13 на акустических частотах до 4096 Гц. Пару указанных штор размещают на гардине над оконным проёмом с помощью крючков, закреплённых на шторной ленте вдоль верхнего края шторы, таким образом, чтобы штора находилась вблизи от оконного проёма, шторы совместно полностью закрывали оконный проём с перекрытием по боковым краям оконного проёма не менее чем на 150 мм и чтобы слой, поглощающий звуковые волны, был направлен в сторону оконного проёма, через который проникает шум.

Пример 2. В офисном помещении, расположенном в центре города, завешивают оконный проём, через который проникает шум от уличного движения. Штора содержит сшитые друг с другом швейными швами по трём краям шторы, кроме нижнего края шторы, сшитые друг с другом швейными швами со стёганными швами по высоте шторы декоративный слой из тканевого материала с возможностью блокирования пропускания света на уровне 100% и слой, поглощающий звуковые волны, из полиэфирного волокнистого наполнителя с поверхностной плотностью 150 г/м² и коэффициентом поглощения звуковых волн более 0,06 на акустических частотах до 4096 Гц. Пару указанных штор размещают на гардине с помощью отверстий с люверсами, расположенных на равном расстоянии вдоль верхнего края шторы, таким образом, чтобы штора находилась вблизи от оконного проёма, шторы совместно полностью закрывали оконный проём с перекрытием по боковым краям оконного проёма не менее чем на 150 мм и чтобы слой, поглощающий звуковые волны, был направлен в сторону оконного проёма, через который проникает шум.

Пример 3. В детской комнате квартиры в многоквартирном доме, расположенной рядом с оживлённым торговым центром, завешивают оконный проём, через который проникает шум от внешнего окружения. Штора содержит сшитые друг с другом швейными швами с косыми стежками декоративный слой из тканевого материала с возможностью блокирования пропускания света на уровне 100% и слой, поглощающий звуковые волны, из акрилового волокнистого наполнителя с поверхностной плотностью 170 г/м² и коэффициентом поглощения звуковых волн более 0,07 на акустических частотах до 4096 Гц.

Пару указанных штор размещают на гардине с помощью крючков, закреплённых на шторной ленте вдоль верхнего края шторы, таким образом, чтобы штора находилась вблизи от оконного проёма, шторы совместно полностью закрывали оконный проём с перекрытием по боковым краям оконного проёма не менее чем на 150 мм и чтобы слой, поглощающий звуковые волны, был направлен в сторону оконного проёма, через который проникает шум.

Пример 4. В комнате психологической разгрузки для персонала, расположенной в офисном здании, завешивают дверной проём, через который проникает шум из офисных помещений. Штора содержит сшитые друг с другом швейными швами со стёганными швами по высоте шторы декоративный слой из тканевого материала с возможностью блокирования пропускания света на уровне 85%, слой, поглощающий звуковые волны, из шерстяного волокнистого наполнителя с поверхностной плотностью 400 г/м² и коэффициентом поглощения звуковых волн более 0,11 на акустических частотах до 4096 Гц и второй декоративный слой из тканевого материала с возможностью блокирования пропускания света на уровне 85%. Указанную штору размещают на гардине над дверным проёмом с помощью отверстий с люверсами, расположенных на равном расстоянии вдоль верхнего края шторы, таким образом, чтобы штора находилась вблизи от дверного проёма, штора полностью закрывала дверной проём с перекрытием по боковым краям дверного проёма не менее чем на 150 мм.

Пример 5. В студии звукозаписи, расположенной в многоквартирном доме, завешивают дверной проём, через который проникает шум из коридора. Штора содержит сшитые друг с другом швейными швами по трём краям шторы декоративный слой из тканевого материала с возможностью блокирования пропускания света на уровне 90 %, слой, поглощающий звуковые волны, из шерстяной ткани с поверхностной плотностью 370 г/м² и коэффициентом поглощения звуковых волн более 0,09 на акустических частотах до 4096 Гц и второй декоративный слой из тканевого материала с возможностью блокирования пропускания света на уровне 90%. Пару указанных штор размещают на гардине с помощью отверстий с люверсами, расположенных на равном расстоянии вдоль верхнего края шторы, таким образом, чтобы штора находилась вблизи от дверного проёма, шторы совместно полностью закрывали дверной проём с перекрытием по боковым краям дверного проёма не менее чем на 150 мм.

Пример 6. В конференц-зале офисного здания, расположенного возле оживлённой магистрали, завешивают панорамные окна, через которые проникает шум от дороги. Штора содержит склеенные друг с другом декоративный слой из тканевого материала с возможностью блокирования пропускания света на уровне 95% и слой, поглощающий звуковые волны, из полиэфирной ткани с поверхностной плотностью 70 г/м² и коэффициентом поглощения звуковых волн более 0,05 на акустических частотах до 4096 Гц. Несколько указанных штор размещают на гардине над окнами с помощью отверстий с люверсами, расположенных на равном расстоянии вдоль верхнего края шторы, таким образом, чтобы штора находилась вблизи от оконного проёма, шторы совместно полностью закрывали оконный проём с перекрытием по боковым краям оконного проёма не менее чем на 150 мм и чтобы слой, поглощающий звуковые волны, был направлен в сторону оконного проёма, через который проникает шум.

Пример 7. В медицинской палате больницы, расположенной рядом с оживлённой дорогой, завешивают оконный проём, через который проникает шум от внешнего окружения. Штора содержит сшитые друг с другом швейными швами по четырём краям шторы декоративный слой из тканевого материала с возможностью блокирования пропускания света на уровне 90% и слой, поглощающий звуковые волны, из шерстяной ткани с поверхностной плотностью 220 г/м² и коэффициентом поглощения звуковых волн более 0,08 на акустических частотах до 4096 Гц. Пару указанных штор размещают на гардине с помощью кулиски, выполненной вдоль верхнего края шторы, таким образом, чтобы штора находилась вблизи от оконного проёма, шторы совместно полностью закрывали оконный проём с перекрытием по боковым краям оконного проёма не менее чем на 150 мм и чтобы слой, поглощающий звуковые волны, был направлен в сторону оконного проёма, через который проникает шум.

Пример 8. В библиотеке университета, расположенного в городской зоне, завешивают стеклянные перегородки, через которые проникает шум от студентов в коридорах. Штора содержит склеенные друг с другом декоративный слой из тканевого материала с возможностью блокирования пропускания света на уровне 90%, слой, поглощающий звуковые волны, из полиэфирной ткани с поверхностной плотностью 450 г/м² и коэффициентом поглощения звуковых волн более 0,12 на акустических частотах до 4096 Гц и второй декоративный слой из тканевого материала с возможностью блокирования пропускания света на уровне 90%.

Несколько указанных штор размещают на гардине над стеклянной перегородкой с помощью крючков, закреплённых на шторной ленте вдоль верхнего края шторы, таким образом, чтобы штора находилась вблизи от стеклянных перегородок и чтобы шторы совместно полностью закрывали стеклянные перегородки по всей площади.

Пример 9. В домашнем кинотеатре, расположенном в цокольном этаже индивидуального жилого дома, завешивают дверной проём, через который проникает шум из соседней комнаты. Штора содержит сшитые друг с другом швейными швами по четырём краям шторы, кроме нижнего края шторы, декоративный слой из тканевого материала с возможностью блокирования пропускания света на уровне 85%, слой, поглощающий звуковые волны, из хлопчатобумажной ткани с поверхностной плотностью 280 г/м² и коэффициентом поглощения звуковых волн более 0,08 на акустических частотах до 4096 Гц и второй декоративный слой из тканевого материала с возможностью блокирования пропускания света на уровне 85%. Указанную штору размещают на гардине над дверным проёмом с помощью кулиски, выполненной вдоль верхнего края шторы, таким образом, чтобы штора находилась вблизи от дверного проёма, штора полностью закрывала дверной проём с перекрытием по боковым краям дверного проёма не менее чем на 150 мм.

Пример 10. В музыкальной студии, расположенной в центре города, завешивают оконный проём, через который проникает шум от улицы. Штора содержит сшитые друг с другом швейными швами с косыми стежками декоративный слой из тканевого материала с возможностью блокирования пропускания света на уровне 95% и слой, поглощающий звуковые волны, из полиэфирной ткани с поверхностной плотностью 50 г/м² и коэффициентом поглощения звуковых волн более 0,03 на акустических частотах до 4096 Гц. Пару указанных штор размещают на гардине с помощью крючков, закреплённых на шторной ленте вдоль верхнего края шторы, таким образом, чтобы штора находилась вблизи от оконного проёма, шторы совместно полностью закрывали оконный проём с перекрытием по боковым краям оконного проёма не менее чем на 150 мм и чтобы слой, поглощающий звуковые волны, был направлен в сторону оконного проёма, через который проникает шум.

Технический результат полезной модели заключается в уменьшении уровня шума в помещении.

Указанный технический результат достигается за счёт того, что звукопоглощающая штора, содержащая соединённые друг с другом декоративный слой и слой, поглощающий звуковые волны, при чем слой, поглощающий звуковые волны, выполнен из материала с поверхностной плотностью от 50 г/м² до 550 г/м² и коэффициентом поглощения звуковых волн более 0,03 на акустических частотах до 4096 Гц.

Для оценки изменения уровня шума в помещении с использованием заявленного технического решения было проведено измерение уровня шума в лабораторном помещении. Лабораторное помещение представляет собой две смежные комнаты, разделённые между собой оконным проёмом 1470×1470 мм, расположенном от уровня пола на высоте 900 мм. В одной из комнат, имитирующей жилое помещение, на высоте 2750 мм к стене с оконным проёмом закреплена гардина, на расстоянии 1000 мм от стены с оконным проёмом установлен сертифицированный шумомер. В другой комнате лабораторного помещения на расстоянии 300 мм от стены с оконным проёмом был размещён генератор белого шума, излучающий сигнал с уровнем звукового давления 80 дБ в диапазоне частот от 125 Гц до 4096 Гц в направлении к оконному проёму.

В ходе эксперимента в первой комнате, имитирующей жилое помещение, был замерен уровень шума, поступающий из второй комнаты через оконный проём, предварительно без использования штор, затем с использованием шторы с эффектом блэкаут, а также с использованием звукоизоляционных штор согласно заявленному техническому решению.

Шторы, использованные в эксперименте, имели одинаковые габаритные размеры: высота 2800 мм, закрывающие полностью оконный проём с перекрытием оконного проёма по боковым сторонам на 150 мм. Шторы были размещены на гардине с помощью отверстий с люверсами, расположенными вдоль верхнего края штор на равном расстоянии. Все измерения проводились в контролируемых условиях для исключения влияния внешних факторов. В каждом случае было проведено не менее 10 замеров уровня шума, а затем рассчитано среднее значение.

Сравнение полученных результатов (см. таблицу 1) показало, что использование заявленного технического решения позволяет снизить уровень шума в помещении по меньшей мере на 11 дБ без ухудшения эстетического вида помещения.
