[1]Полезная модель относится к медицине и медицинской технике, а именно к стоматологии, и предназначена для применения в качестве роторасширительных средств.
[2]Известен стоматологический ретрактор (KR 102055797 B1, 13.12.2019), содержащий два гибких каркаса округлой формы большего и меньшего диаметров и пленочный материал, связывающий каркасы с возможностью изменения расстояния между ними и предназначенный для изоляции губ и щек. На каркасе большего диаметра, предназначенного для расположения снаружи полости рта, установлены крепежные элементы для соединения со средствами фиксации на ушах пациента. Каркас меньшего диаметра выполнен менее гибким, чем большего. Недостаток данного ретрактора связан с его конструкцией, которая усложняет процесс производства и увеличивает стоимость изделия. Кроме того, при использовании фиксаторов дополнительно нагружаются уши, и пациент испытывает неудобства.
[3]Известен стоматологический ретрактор (US 2008153058 A1, 26.06.2008), содержащий два гибких каркаса округлой формы большего и меньшего диаметров и пленочный материал, связывающий каркасы с возможностью изменения расстояния между ними. Такой ретрактор, несмотря на заявления его создателей, не обеспечивает комфортного использования, пациент быстро начинает испытывать болевые ощущения в области уздечек верхней и нижней губ из-за твердого каркаса.
[4]Известен ретрактор стоматологический (RU206627U, опубликовано: 17.09.2021), содержащий два гибких каркаса округлой формы большего и меньшего диаметров и пленочный материал, связывающий каркасы с возможностью изменения расстояния между ними, отличающийся тем, что каркас меньшего диаметра в местах, предназначенных для размещения в области уздечек губ, снабжен валиками, выполненными с возможностью принятия анатомической формы.
[5]Данный ретрактор более комфортен и обладает несложной конструкцией, в сравнении с вышеприведенными аналогами более эффективно обеспечивает защиту от болевых ощущений у пациента при использовании ретрактора.
[6]Снижение болевых ощущений в нем достигается за счет применения валиков, принимающих анатомическую форму в области уздечек губ.
[7]Однако, в остальной части ретрактор не принимает анатомическую форму, что не обеспечивает безболезненный упор на внешний периметр десен верхней и нижней челюсти пациента.
[8]Кроме того, валики хотя и снижают болевые ощущения в области уздечек губ, но при этом не обеспечивают исключение контакта прижимной части ретрактора с самими уздечками губ, что с течением времени приводит к возникновению болевых ощущений.
[9]Наиболее близким аналогом является ретрактор стоматологический (US10292788B2, 21.05.2019), содержащий два гибких каркаса округлой формы большего и меньшего диаметров и материал, связывающий каркасы с возможностью изменения расстояния между ними, при этом, каркас меньшего диаметра в местах, предназначенных для размещения в области уздечек губ, имеет скругленные изгибы, каждый из которых ориентирован своей выпуклостью и вогнутостью в сторону противоположного ему на другой стороне каркаса меньшего диаметра, причем справа и слева от каждого изгиба в области уздечек на равном расстоянии выполнены эластичные дуговые вставки, которые расположены в местах упора на внешний периметр десен верхней и нижней челюстей пациента.
[10]Прототип обеспечивает большую комфортность ретрактора в сравнении с прототипом, снижение болевых ощущений от использования ретрактора.
[11]Недостатком является то, что не обеспечивается учет анатомии уздечек, следствием чего является натирание об уздечку сгругленных изгибов с течением времени.
[12]Задачей полезной модели является устранение недостатков прототипа.
[13]Техническим результатом полезной модели является большая комфортность ретрактора в сравнении с прототипом, снижение болевых ощущений от использования ретрактора в зоне уздечек.
[14]Указанный технический результат достигается за счет того, что заявлен ретрактор стоматологический, содержащий два гибких каркаса округлой формы большего и меньшего диаметров и материал, связывающий каркасы с возможностью изменения расстояния между ними, где каркас меньшего диаметра в местах, предназначенных для размещения в области уздечек губ, имеет скругленные изгибы, причем справа и слева от каждого изгиба в области уздечек на равном расстоянии выполнены эластичные дуговые вставки, которые расположены в местах упора на внешний периметр десен верхней и нижней челюстей пациента, отличающийся тем, что скругленные изгибы каркаса ориентированы своей выпуклостью и вогнутостью в сторону каркаса большего диаметра вдоль материала, связывающего каркасы.
[15]Предпочтительно, скругленные изгибы каркаса ориентированы своей выпуклостью и вогнутостью в сторону каркаса большего диаметра вдоль материала, связывающего каркасы.
[16]Допустимо, что материал, связывающий каркасы с возможностью изменения расстояния между ними, выполнен из термоэластопласта.
[17]Предпочтительно, на каркасе большего диаметра на той его части, которая предназначена для нижней челюсти справа и слева от уздечки выполнены плоские скругленные выступы.
[18]Предпочтительно, каркасы выполнены из полиэтилена низкого давления и высокой плотности (ПЭНД) или полипропилена (ПП), а эластичные дуговые вставки из более мягкого по плотности материала, нежели сами каркасы.
[19]Краткое описание чертежей
[20]На Фиг. 1 показано устройство ретрактора (вид в объеме со стороны каркаса большего диаметра).

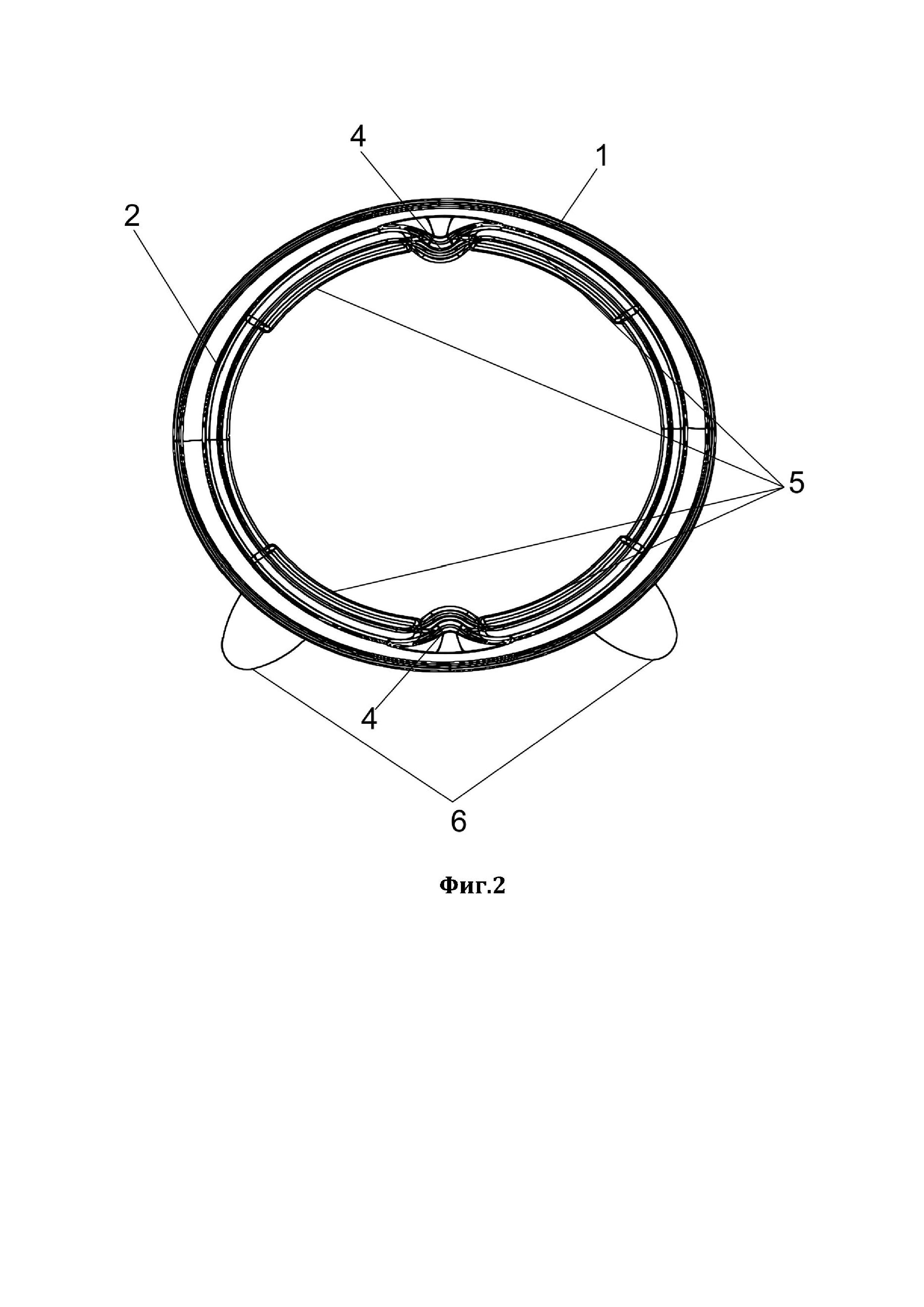

[21]На Фиг. 2 показано устройство ретрактора (вид спереди со стороны каркаса большего диаметра).
[22]На Фиг. 3 показано устройство ретрактора (вид в объеме со стороны каркаса меньшего диаметра).

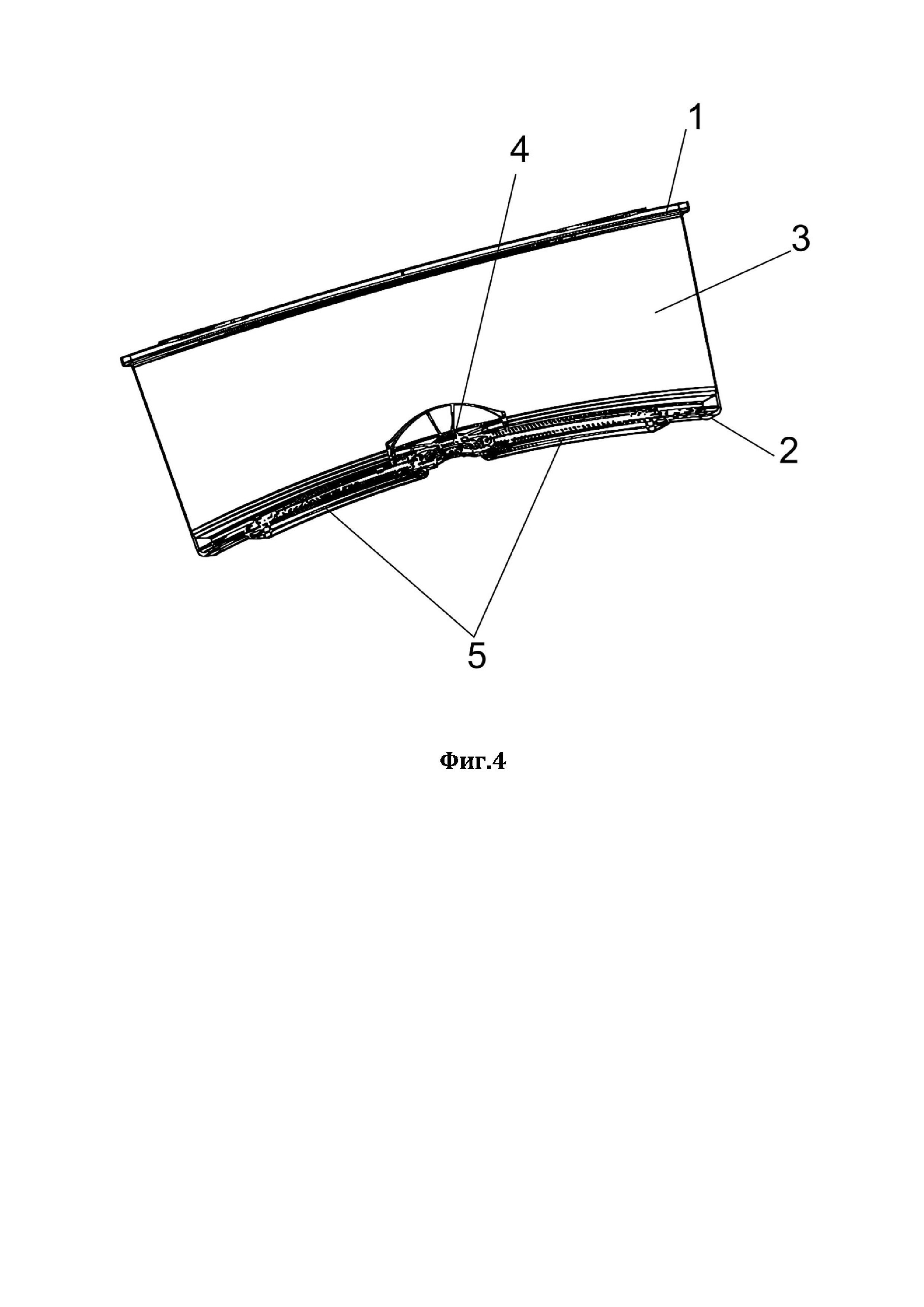

[23]На Фиг. 4 показан ретрактор (вид сбоку).

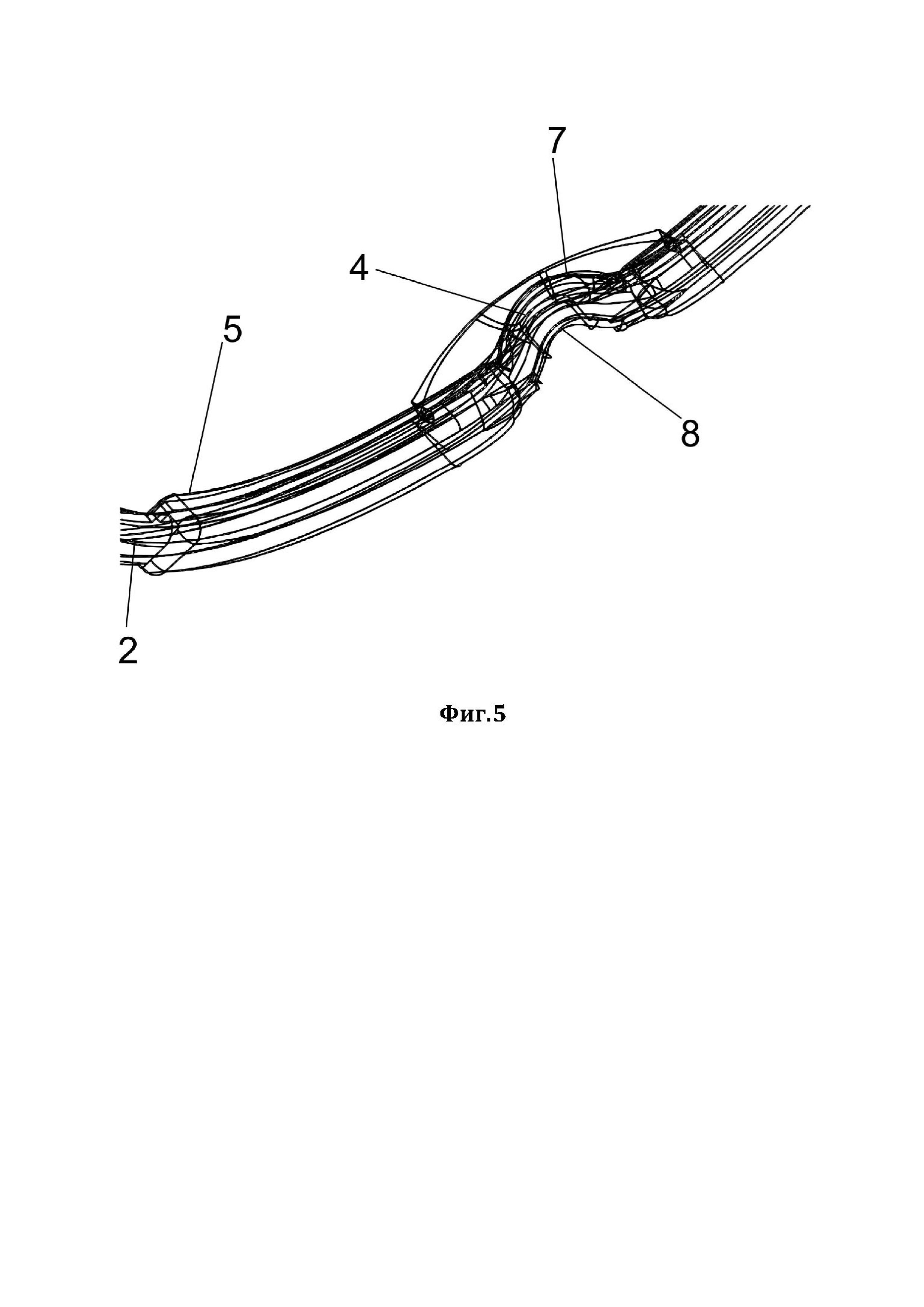

[24]На Фиг. 5 показан участок ретрактора возле скругленного изгиба крупным планом (ориентация изгиба в сторону каркаса большего диаметра вдоль материала, связывающего каркасы).

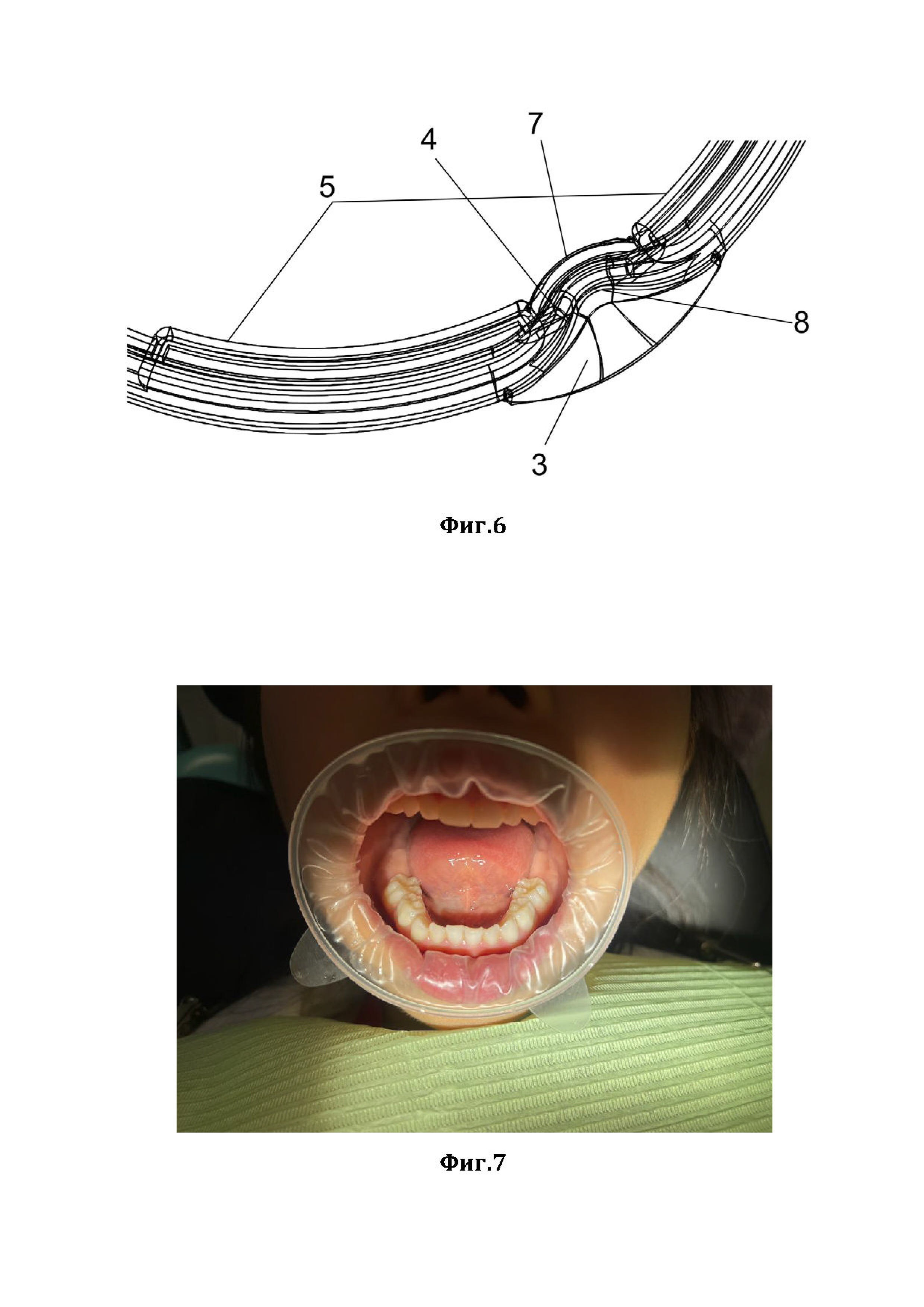

[25]На Фиг. 6 показан участок ретрактора возле скругленного изгиба крупным планом (ориентация изгиба в сторону противоположного ему другого изгиба на другой стороне каркаса меньшего диаметра).

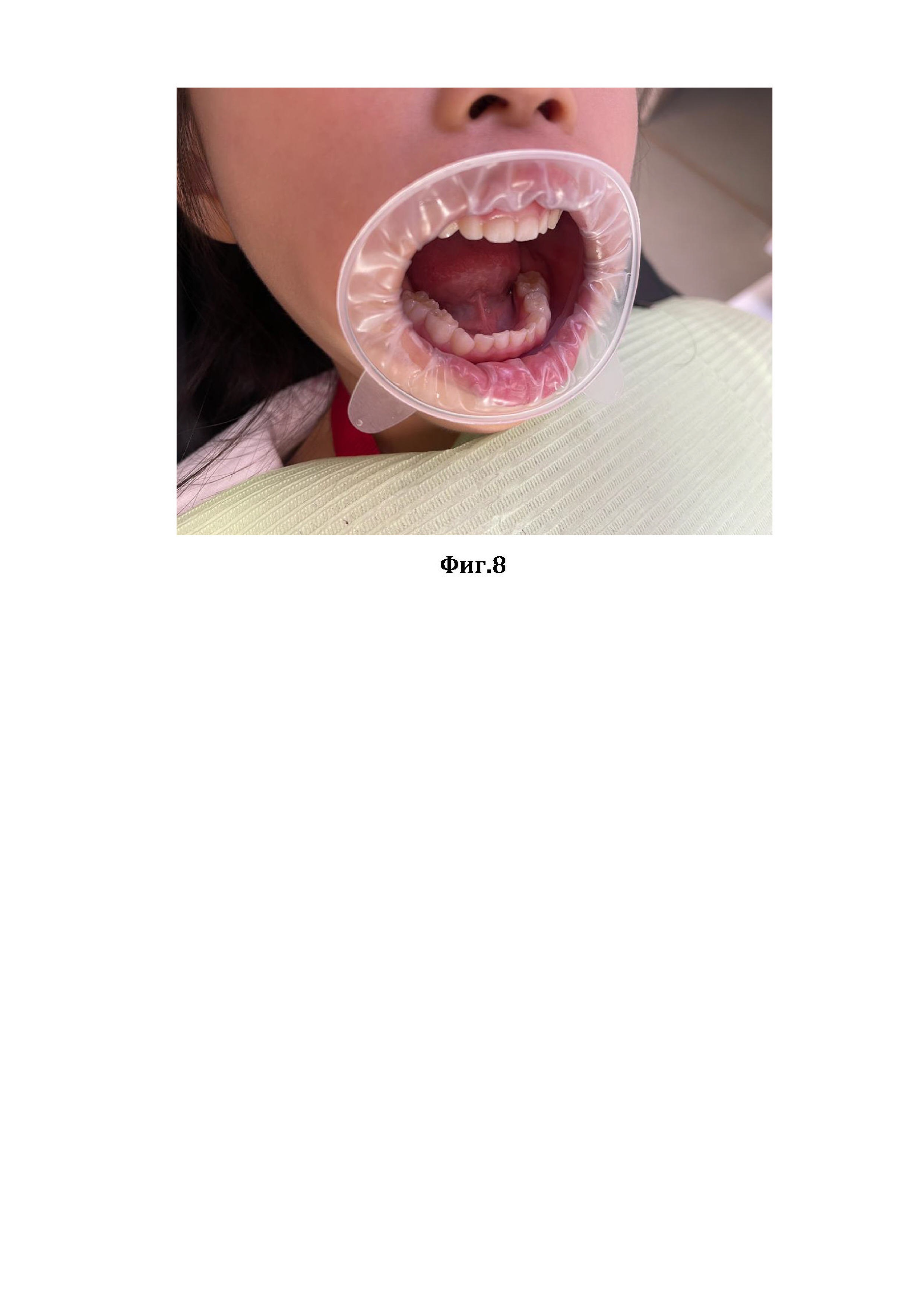

[26]На Фиг. 7 и Фиг. 8 показан пример надетого ретрактора на ребенка.
[27]На чертежах: 1 - каркас большего диаметра, 2 - каркас меньшего диаметра, 3 - материал, связывающий каркасы с возможностью изменения расстояния между ними, 4 - скругленный изгиб, 5 - эластичная дуговая вставка, 6 - плоский скругленный выступ на каркасе большего диаметра, 7 - выпуклость, 8 - вогнутость.
[28]Осуществление полезной модели
[29]Ретрактор стоматологический (см. Фиг. 1) содержит два гибких каркаса округлой формы большего 1 и меньшего 2 диаметров и материал 3, связывающий каркасы с возможностью изменения расстояния между ними.
[30]При этом, (см. Фиг. 1-Фиг. 6) каркас 2 меньшего диаметра в местах, предназначенных для размещения в области уздечек губ, имеет скругленные изгибы 4, каждый из которых имеет выпуклость 7 и вогнутость 8. Справа и слева от каждого изгиба 4 в области уздечек на равном расстоянии выполнены эластичные дуговые вставки 5, которые расположены в местах упора на внешний периметр десен верхней и нижней челюстей пациента.
[31]Эти особенности заявленной полезной модели дают комфортность ретрактора как и у прототипа.
[32]Так, вследствие того, что распределение нагрузки каркаса меньшего диаметра 2 на область слизистой рта является равномерным по периметру, то с течением времени распирание создает дискомфорт у пациента в зонах наибольшей чувствительности, т.е. в области вблизи уздечек губ и на самих уздечках губ.
[33]А поскольку эластичные дуговые вставки 5 расположены справа и слева от на равном расстоянии от изгибов 4, то есть, по обе стороны от уздечек, они опираются на наиболее чувствительные места слизистой рта и снимают нагрузку от каркаса 2 меньшего диаметра на наиболее уязвимые части слизистой - внешний периметр десен верхней и нижней челюсти пациента и в уздечках губ. Эластичные дуговые вставки 5, принимая анатомическую форму десен, предназначены для комфортного и безболезненного упора на внешний периметр десен верхней и нижней челюсти пациента. Они снижают болевые ощущения от использования ретрактора за счет перераспределения нагрузки.
[34]При этом, скругленные изгибы 4 на каркасе меньшего диаметра 2 в местах, предназначенных для размещения в области уздечек губ, обеспечивают исключение непосредственного контакта прижимной части ретрактора с уздечками губ, что позволяет снизить болевые ощущения от долговременного использования ретрактора.
[35]Новым является то, что повышение комфорта пациента в зоне уздечек обеспечивается выполнением скругленных изгибов 4 каркаса 2 ориентированными своей выпуклостью 7 и вогнутостью 8 еще и в сторону каркаса 1 большего диаметра вдоль материала 3, связывающего каркасы.
[36]Такая форма изгибов 4 каркаса 2 повторяет анатомическую форму уздечек. То есть, каркас не только выпирает над ними (ориентация в сторону противоположного изгиба 4 на другой стороне каркаса 2 меньшего диаметра), но еще и направлен в сторону каркаса 1 большего диаметра вдоль материала 3, связывающего каркасы - туда, где продолжается уздечка. Таким образом, нагрузка на уздечку перераспределяется большей площадью контакта изгибов 4, что снижает общее давление на уздечку, в сравнении с прототипом, у которого контакт только в одном месте уздечки.
[37]Это дает большую комфортность ретрактора в сравнении с прототипом, снижение болевых ощущений от использования ретрактора в зоне уздечек, поскольку в прототипе каждый из изгибов ориентирован своей выпуклостью и вогнутостью только в сторону противоположного ему изгиба на другой стороне каркаса меньшего диаметра.
[38]Сами эластичные дуговые вставки 5, которые расположены в местах упора на внешний периметр десен верхней и нижней челюстей пациента, могут быть выполнены из более мягкого по плотности материала, нежели сами каркасы 1 и 2. Это обеспечивает большее растяжение каркаса в зоне между вставками 5, что позволяет смягчать воздействие на уздечку и тем самым также давать большую комфортность ретрактора в сравнении с прототипом, снижение болевых ощущений от использования ретрактора в зоне уздечек.
[39]Материал 3, связывающий каркасы 1 и 2 с возможностью изменения расстояния между ними, может быть выполнен, например, из термоэластопласта.
[40]Каркасы 1 и 2 могут быть выполнены из полиэтилена низкого давления и высокой плотности (ПЭНД) или полипропилена (ПП).
[41]Для повышения комфортности от использования ретрактора на каркасе большего диаметра на той его части, которая предназначена для нижней челюсти справа и слева от уздечки, могут быть выполнены плоские скругленные выступы 6, которые служат ориентиром "верх-низ", а кроме того за них удобно вытаскивать ретрактор после использования, что менее дискомфортно, чем обычным способом известные в технике модели. Кроме того, плоские скругленные выступы 6 служат дополнительным упором о внешнюю кожу нижней челюсти лица и принимают на себя часть нагрузки, что снижает болевые ощущения на нижнюю губу пациента.
[42]Ретрактор фиксируется на челюстях пациента так как показано на Фиг. 6.
[43]Ретрактор согласно полезной модели прошел испытания на 24 добровольцах, постоянно лечивших зубы у стоматолога.
[44]Одним и тем же пациентам на первом этапе лечения зубов вставляли обычный ретрактор OptraGateSmall (https://goldident.ru/catalog/retraktory/optragate-small-malye/), ретрактор стоматологический (RU206627U), а также ретрактор согласно прототипа.
[45]На следующих этапах лечения надевали ретрактор согласно заявленной полезной модели.
[46]Пациенты отметили удобство использования ретрактора во время длительного лечения зубов (от 60 до 90 минут) согласно заявленной полезной модели и согласно прототипа.
[47]При этом, удобство ретрактора по решению (RU206627U) отмечали лишь кратковременное (до 30-40 минут), и отзывались дискомфортом при использовании ретрактора OptraGateSmall уже после 20 минут использования.
[48]При этом удобство использования заявленного ретрактора в сравнении с прототипом выражалось в меньших болевых ощищениях и дискомфорте в зоне уздечки.
[49]Еще более лучшие результаты показали испытания в детской стоматологии.
[50]Дети возрастом от 7 до 12 лет не испытывали дискомфорта от длительного использования ретрактора (более 30 минут) согласно заявленного решения (см. Фиг. 7, Фиг. 8), тогда как обычный ретрактор OptraGateSmall(https://goldident.ru/catalog/retraktory/optragate-small-malye/) почти сразу просили снять и не выдерживали и 10 минут, а в ретракторе по прототипу жаловались на дискомфорт в зоне уздечки через 15 минут.
