[1]Полезная модель относится к автоматическим кормушкам для собак крупных пород, предназначенным для использования в условиях низких температур - до -50°С включительно.
[2]Из уровня техники широко известны автоматические кормушки для домашних животных, в частности, кормушка с функцией коммуникации с животным, описанная в патенте RU 2584015 C1, кл. МПК A01K 5/02, H04N 7/00, H04L 29/06, опубл.20.05.2016 содержащая приемный контейнер для корма, устройство подачи корма, работающее от двигателя, модуль Wi-Fi для возможности удаленного управления устройством с помощью смартфона.
[3]Также из уровня техники (заявка Кореи KR20210072546A, кл. МПК A01K 5/02, опубл.17.06.2021) известна автоматическая кормушка, содержащая контейнер для хранения кормов, шнековый вал, расположенный в канале для выгрузки кормов и выполненный с возможностью вращения; а также двигатель, предназначенный для вращения шнекового вала, и модуль Wi-Fi, предназначенный для управления автоматической раздачи корма с помощью смартфона.
[4]К недостаткам известных конструкций автоматических кормушек следует отнести невозможность их использования на улице при низких температурах.
[5]Кроме того, конструкции таких кормушек не предусматривают раздачу гранул корма крупного размера, в частности, до 4 см включительно, предназначенных для собак крупных пород.
[6]Техническая задача состояла в том, чтобы разработать конструкцию кормушки для собак крупных пород, в частности, для сторожевых пород собак, охраняющих частные дома, также для пастушьих пород собак, которые проживают на улице в климатических районах, где температура может понижаться до минус 40-50°С, конструкция которой могла бы в автоматическом регулярном режиме обеспечить питомца кормом в случае отъезда хозяев.
[7]Техническая проблема заключалась в создании автоматической уличной кормушки для собак крупных пород, предназначенной для использования в условиях низких температур, в частности, до -50°С и позволяющей использовать гранулы корма до 4 см включительно.
[8]Таким образом, технический результат предложенной полезной модели заключается в расширении функциональных возможностей автоматической кормушки, в частности, в обеспечении возможности ее использования в условиях низких температур - до -50°С и возможности раздачи гранул размером до 4 см включительно, предназначенных для крупных пород собак.
[9]С целью обеспечения технического результата автоматическая уличная кормушка для собак крупных пород содержит приемный бак, двигатель, соединенный с устройством раздачи корма, выполненным в виде крыльчатки, блок питания, а также элемент, предназначенный для подогрева двигателя, блока питания и приемного бака, кроме того, устройство снабжено контроллером, соединенным с двигателем, а также модулем связи, предназначенным для возможности удаленного управления устройством.
[10]Большой приемный бак, предназначенный для приема и хранения корма объемом 25-30 л, позволяет реализовать назначение автоматической кормушки и обеспечить питомца кормом на 1,5 месяца при двухразовом режиме питания в день.
[11]Модуль связи Wi-Fi или Ethernet, соединенный с контроллером, позволяет реализовать назначение и автоматически управлять устройством удаленно с помощью приложений, установленных на смартфоне, например, приложения eWaLink, из любой точки мира.
[12]Снабжение автоматической уличной кормушки элементом, предназначенным для подогрева двигателя, блока питания и приемного бака, обеспечивает возможность использования кормушки в условиях низких температур - до -50°С, что позволяет достичь технический результат, заключающийся в расширении функциональных возможностей кормушки.
[13]В качестве элемента для подогрева может быть использован греющий кабель или греющая лента, которые устанавливаются на блок питания и двигатель для обеспечения их работоспособности в условиях низких температур, также на приемный бак с целью подогрева корма.
[14]Устройство раздачи корма, выполненное в виде крыльчатки, позволяет раздавать гранулы корма до 4 см, что обеспечивает достижение технического результата, заключающегося в расширении функциональных возможностей автоматической кормушки.
[15]Блок питания выполнен с возможностью преобразования входного напряжение 220 В 50 Гц в постоянное напряжение 12 В с целью обеспечения питанием двигателя.
[16]Модуль связи выполнен с возможностью приема и передачи информации по проводному каналу связи Ethernet или по беспроводному каналу связи Wi-Fi.
[17]Сущность полезной модели поясняется чертежами.
[18]На фиг. 1 изображена автоматическая уличная кормушка для собак крупных пород (вид сбоку).

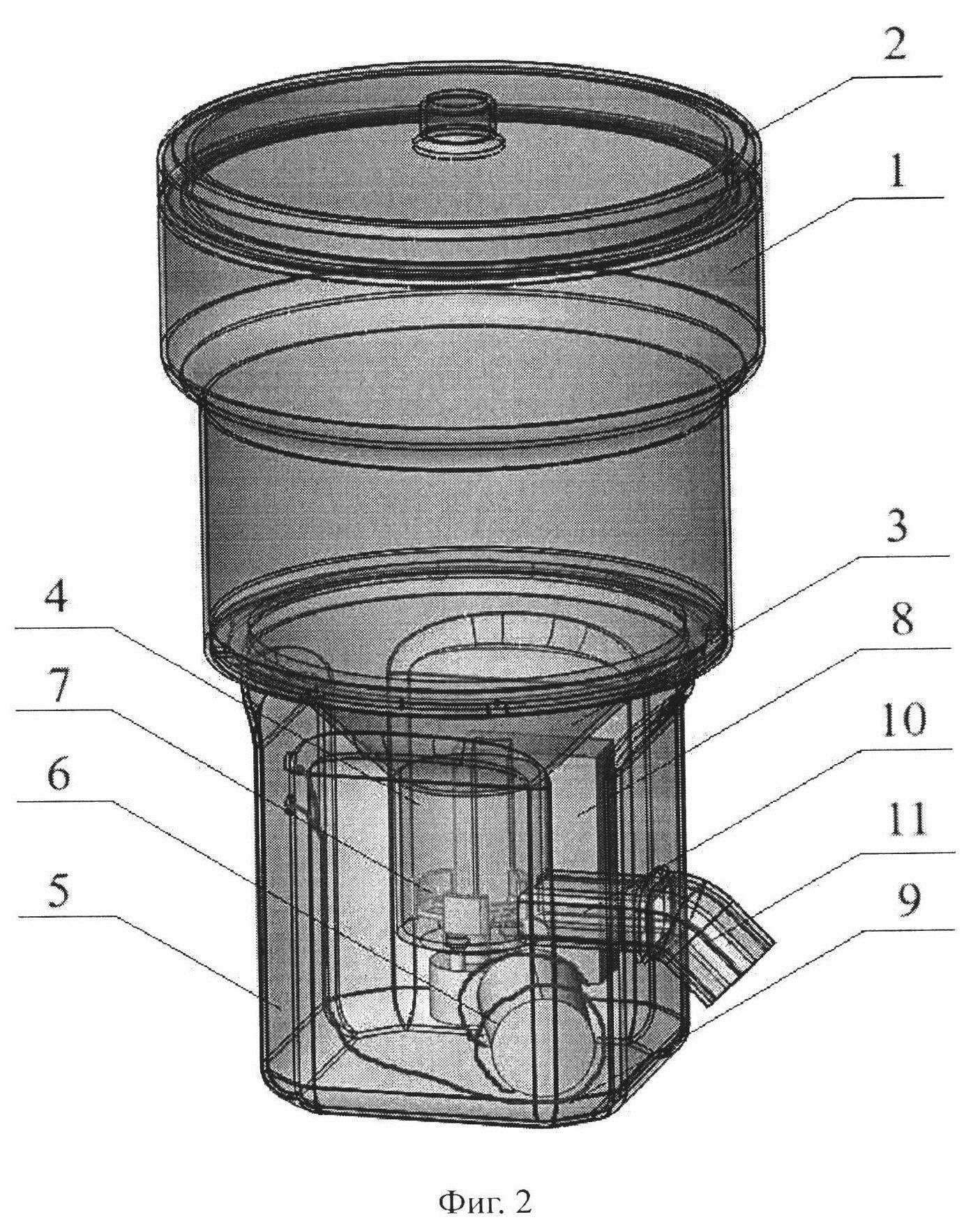

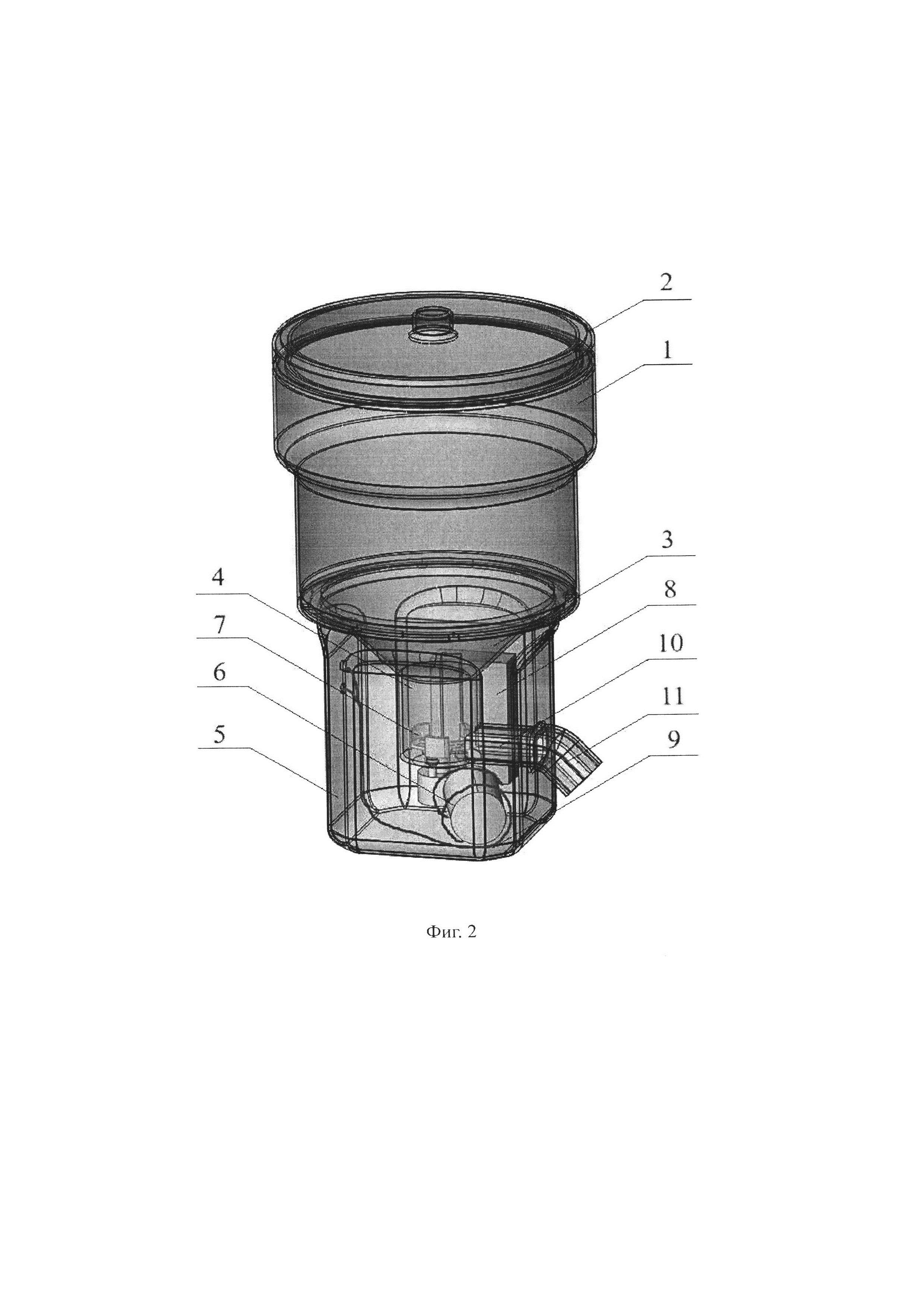

[19]На фиг. 2 изображена автоматическая уличная кормушка для собак крупных пород (общий вид).
[20]Автоматическая уличная кормушка для собак крупных пород содержит приемный бак (контейнер) 1 с крышкой 2, соединенный с приемным конусом 3 и стаканом 4, расположенными на дне 5 устройства.
[21]Приемный бак 1, а также приемный конус 3 и стакан 4, расположенные на дне 5 устройства, могут быть выполнены заодно или сборно-разборными.
[22]Кроме того, кормушка снабжена двигателем 6, соединенным с устройством раздачи корма, выполненным в виде крыльчатки 7, размещенной в стакане 4. Также кормушка имеет блок питания 8, размещенный на дне 5 и соединенный с двигателем 6.
[23]Также устройство снабжено контроллером (не показано на фиг.), подключенным к электрической сети напряжением 220В и соединенным с блоком питания 8 кормушки посредством питающего кабеля.
[24]Контроллер соединен с двигателем 6 и элементом 9, предназначенным для подогрева двигателя 6, блока питания 8 и приемного бака 1.
[25]Кроме того, контроллер содержит модуль связи, предназначенный для возможности удаленного управления устройством, и выполнен с возможностью размещения в помещении.
[26]Элементы кормушки могут быть выполнены из морозостойкого материала, в частности, полипропилена или полиэтилена низкого давления.
[27]Работает автоматическая кормушка следующим образом.
[28]В приемный бак 1 засыпают корм с размером гранул до 4 см включительно, при этом приемный бак 1 объемом 25-30 л вмещает до 22 кг корма.
[29]Затем пользователь с помощью приложения, установленного на смартфоне, в частности, приложения eWaLink, подключает автоматическую кормушку через модуль связи, выставляет необходимые настройки, а именно, график включения автоматической кормушки, содержащий даты, время кормления и количество корма, необходимое для раздачи за единицу времени. При этом порция, необходимая для питания конкретной породы собаки, рекомендуемая производителем корма, определяется периодом включения прибора. Например, запрограммировать работу автоматической кормушки можно таким образом, что за 15 сек будет выдано 250 г корма. При этом все вышеуказанные параметры записываются в память контроллера.
[30]Таким образом, при наступлении запланированного пользователем события контроллер передает сигнал на включение двигателя 6, который в свою очередь обеспечивает вращение крыльчатки 7. Крыльчатка 7 перемещает гранулы из стакана 4 в подающий патрубок 10, вход которого расположен на одном уровне с крыльчаткой 7. После чего гранулы попадают в выходной патрубок 11, который может иметь разную длину в зависимости от условий вольеров, в которых размещается кормушка.
[31]Таким образом, автоматическая кормушка обеспечивает регулярное питание питомца в необходимом объеме.
[32]Также в автоматической кормушке предусмотрена возможность увеличения или уменьшения объема порции корма в зависимости от температуры в удаленном режиме. Так, например, при температуре -40°С порции увеличивают на 69%, поскольку энергии питомцу нужно больше, при плюсовых значениях температур объем порций соответственно уменьшают.
[33]После осуществления раздачи порции корма контроллер формирует отчет и с помощью модуля связи, установленного на кормушке, в адрес пользователя направляется соответствующее уведомление о положительном результате запланированного события.
[34]Режим работы элемента 9, предназначенного для подогрева двигателя 6, блока питания 8 и приемного бака 1, задается также с помощью контроллера и соответствует программе. Так, например, включение подогрева может быть запланировано при температурах ниже -10°С, а периоды включения элемента 9, выполненного, в частности, в виде греющего кабеля или ленты либо увеличиваются по времени, либо становятся более частыми с понижением температуры до -50°С.
[35]В частном случае осуществления полезной модели автоматическая кормушка может быть дополнительно укомплектована Wi-Fi контроллером для возможности удаленного включения и отключения элемента 9, предназначенного для подогрева двигателя 6, блока питания 8 и приемного бака 1.
[36]Таким образом, предложенная полезная модель позволяет в автоматическом режиме без присутствия человека обеспечить питомца регулярным питанием даже в условиях низких температур, достигающих -50°С.
