[1]Область техники, к которой относится полезная модель
[2]Полезная модель относится к сельскохозяйственному машиностроению, а именно к устройствам для поверхностной обработки почвы, в частности к культиваторам для сплошной обработки почвы.
[4]Культиватор обрабатывает почву под посевы яровых, овощных и пропашных культур, необходим для обработки паровых полей, а также для предпосевного рыхления верхнего слоя почвы.
[5]Культиватор включает несущую раму с навесным устройством и двумя опорными катками, два ряда универсальных стрельчатых лап, закрепленных на пружинных стойках, две секции игольчатых граблин. На раме культиватора жестко установлено навесное устройство, опорный каток с механизмами регулировки глубины обработки почвы. Секции игольчатых граблин установлены под углами атаки с перекрытием зоны рыхления. Такое сочетание рабочих органов обеспечит подготовку почвы с наименьшими затратами энергии и повышении качества выполняемой работы. Соседние рабочие органы в последовательных по ходу движения рядах установлены с перекрытием. Культиватор включает несущую раму и дополнительную для опорных катков, состыкованных через шарниры поверх основной рамы.
[6]Грабли установлены на дополнительной раме на шарнирах, рядом установлены цепи для плавной регулировки рабочего наклона граблин.
[7]Применение полезной модели позволит повысить качество поверхностной обработки почвы.
[8]Известен культиватор для сплошной обработки почвы (см. инф. лист. А.О. "Красный Аксай". Культиватор прицепной широкозахватный КПК-8,0. Ростов-на-Дону. 1999. - 2 с.), включающий секционную раму, опорно-транспортные колеса, механизм регулировки и управления, рабочие органы (рыхлительные лапы, позади которых размещен присоединенный к раме уплотняюще-рыхлительный каток).
[9]К недостаткам известного культиватора для сплошной обработки почвы следует отнести то, что при обработке почвы в весенне-летний период, а именно - в период предпосевной обработки и во время ухода за паром, на дневную поверхность обрабатываемого поля выносится значительное количество влажной почвы, влага которой в течение 2-х часов полностью испаряется.
[10]Вынос влаги этим культиватором происходит из-за ряда технологических и конструктивных недостатков, которые приводят к интенсивному нависанию пожнивных остатков и части подрезанных сорняков, которые даже при наличии устройств для вибрации неудовлетворительно сбрасываются со стоек.
[11]Известен культиватор навесной комбинированный КНК-4, содержащий раму, опорные колеса, навесное устройство, механизм регулировки глубины обработки почвы, два ряда стрельчатых лап, один ряд дисков и катки. Стойки стрельчатых лап жестко прикреплены к раме (https://agrocentr-ug.ru/technics/kultivator-navesnoy-kombinirovannyiy-knk-4-knk-4k).
[12]Недостатком данного культиватора является низкое качество обработки почвы задним финишным оборудованием - дисками и катками, что приводит к снижению качества выравнивания поверхности, неравному распределению растительных остатков и удалению сорняков.
[13]Известен культиватор для поверхностной обработки почвы [RU 155209 U1, А01В 35/00 (2006.01), 27.09.2015], содержащий раму, на которой установлены ходовая часть с вращающейся опорой на почву, механизм регулировки глубины обработки почвы, рыхлительные рабочие органы в виде стрельчатых лап, почвообрабатывающие катки, представляющие собой четыре секции, объединенные в две группы по два прутковых катка в каждой и соединенные между собой штангами через шарнир, отличающийся тем, что каждая группа прикатывающих катков установлена на продольных штангах, передние концы которых закреплены на первом поперечном брусе рамы в виде шарнирного соединения с ней, а задний ряд катков каждой группы выполнен подпружиненным, по меньшей мере, двумя пружинами каждый.
[14]Недостатком известного устройства является низкое качество обработки почвы, недостаточная срезаемость сорной растительности.
[15]Известен культиватор для предпосевной обработки почвы [RU 36932 U1, А01В 39/19 (2000.01), 10.04.2004], содержащий раму с размещенными на ней секциями, включающими копирующее колесо, грядиль с рабочими органами, отличающийся тем, что копирующее колесо секции выполнено кольчато-шпоровым, спереди на грядиле расположена стрельчатая лапа, оснащенная прутковой декой, над которой установлен активный пальцевый ротор, при этом к концам пальцев шарнирно присоединены звенья цепи, а в концевой части грядиля размещен выравнивающий элемент.
[16]Недостатком данной конструкции является то, что рабочие органы приводятся в движение от вала отбора мощности, что увеличивает металлоемкость и энергоемкость конструкции, стоимость ее изготовления, сложность обслуживания и ремонт.
[17]Известен культиватор навесной для сплошной обработки почвы, содержащий несущую раму, на которой установлены ходовая часть, механизм регулировки глубины обработки почвы, рыхлительные рабочие органы в виде стрельчатых лап, закрепленных на S-образных стойках и установленных, по меньшей мере, в два ряда, почвообрабатывающие катки, представляющие собой четыре секции, объединенные в две группы по два прутковых катка в каждой и соединенные между собой штангами через шарнир. При этом каждая группа прикатывающих катков установлена на продольных штангах, передние концы которых закреплены на первом поперечном брусе рамы в виде шарнирного соединения с ней, а задний ряд катков каждой группы выполнен подпружиненным, по меньше мере двумя пружинами каждый (патент RU 155209 U1; МПК А01В 35/00; опубл. 27.09.2015, бюл. № 27).
[18]Указанный культиватор является наиболее близким к предложенному по технической сущности и принят в качестве прототипа.
[19]К недостаткам прототипа можно отнести низкое качество выравнивания верхнего слоя почвы после прохода рыхлительными рабочими органами, за которыми формируются гребни и борозды с большим количеством глыб, которые частично измельчают катки, но при этом гребни и борозды остаются невыровненными. Кроме того, к недостаткам следует отнести отсутствие рабочих органов, способствующих равномерному распределению растительных остатков, удалению сорняков и измельчению глыб после прохода рыхлительных рабочих органов.
[20]Раскрытие полезной модели
[21]Задачей предлагаемой полезной модели является повышение качества сплошной обработки почвы.
[22]Технический результат, который может быть, достигнут с помощью предлагаемой полезной модели, сводится к повышению надежности и удобству эксплуатации, упрощению конструкции и повышению качества обработки почвы.
[23]Технический результат достигается с помощью культиватора для сплошной обработки почвы, включающего раму, навесное устройство, стрельчатые лапы, катки, при чем, на несущей раме закреплены навесное устройство и два ряда универсальных стрельчатых лап, закрепленных на пружинных стойках, при этом две секции игольчатых граблин, изготовленных из прута диаметром 16 мм установлены перпендикулярно движению агрегата с перекрытием зоны рыхления, также имеется дополнительная раму 8 с опорно-прикатывающими катками, изготовленными из прутков диаметром 16 мм, соединенных двумя боковыми пластинами, закрепленными на концах трубы диаметром 52 мм, с помощью опорных подшипников и снабженными механизмами регулировки глубины обработки почвы.
[24]Технический результат заявляемой полезной модели - повышение качества и равномерности рыхления верхнего слоя почвы.
[25]Указанный результат достигается тем, что прицепной культиватор КПС 4,2 переделывается в навесной, с удалением опорных колес, которые при наезде на ревности почвы, подпрыгивая меняли глубину обработки почвы, тем самым снижая качество культивации. Вместо опорных колес дополнительно устанавливались стрельчатые лапы. Вместо дышла установлено навесное устройство.
[26]На полученном культиваторе навесном для сплошной обработки почвы, содержащем несущую раму с навесным устройством и двумя опорными катками, два ряда универсальных стрельчатых лап, закреплены на пружинных стойках, две секции игольчатых граблин. На раме культиватора жестко установлено навесное устройство, опорный каток с механизмами регулировки глубины обработки почвы. Секции игольчатых граблин установлены под углами атаки с перекрытием зоны рыхления. Такое сочетание рабочих органов обеспечит подготовку почвы с наименьшими затратами энергии и повышении качества выполняемой работы. Соседние рабочие органы в последовательных по ходу движения рядах установлены с перекрытием. Грабли установлены на дополнительной раме на шарнирах, рядом установлены цепи для плавной регулировки рабочего наклона граблин.
[27]Краткое описание чертежей

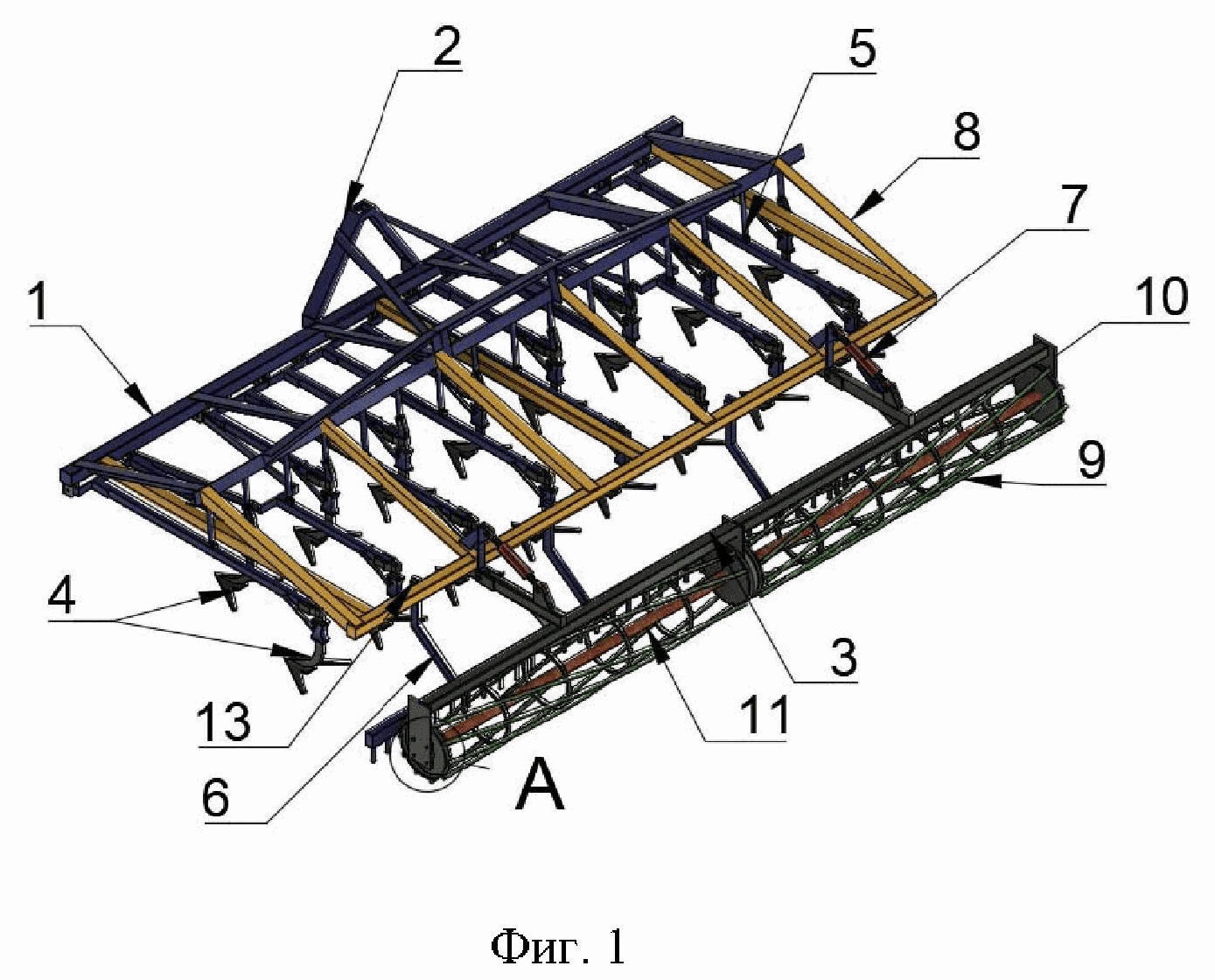

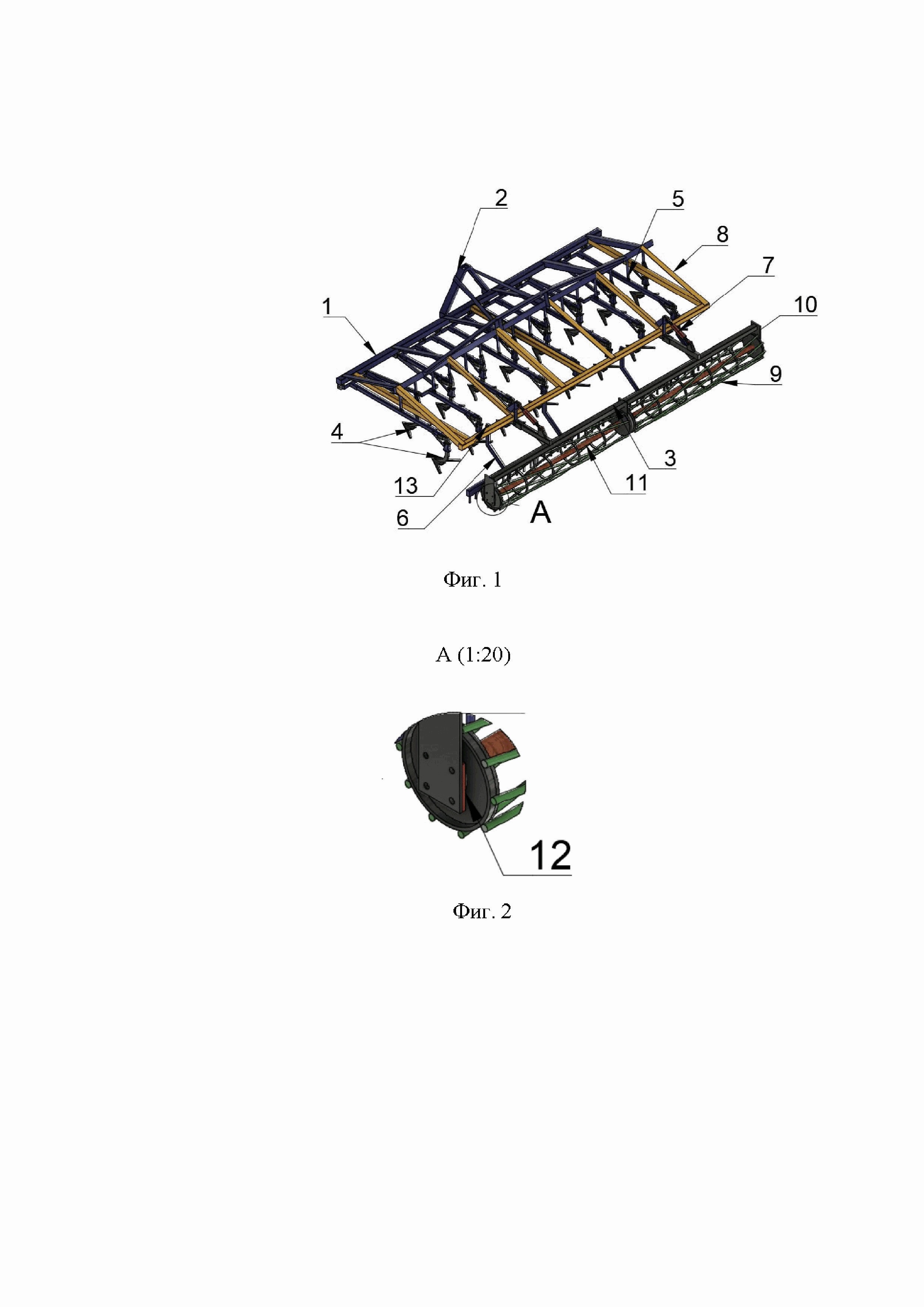

[28]На фигуре 1 представлена схема культиватора.
[29]На фигуре 2 представлен подшипниковый узел опорно-прикатывающего катка.
[30]На фигуре 3 – 3D-модель культиватора.
[31]Осуществление полезной модели
[32]Устройство для поверхностной обработки почвы, в частности культиватор для сплошной обработки почвы, разработано в рамках программы «Приоритет 2030», при поддержке научных проектов молодых исследователей и научных коллективов молодых исследователей СтГАУ.
[33]Культиватор состоит (фиг. 1) из несущей рамы 1 с навесным устройством 2 и опорно-прикатывающими катками 3, двух рядов универсальных стрельчатых лап 4, закрепленных на пружинных стойках 5, двух секций игольчатых граблин 6. На раме 1 культиватора жестко установлено навесное устройство 2, опорно-прикатывающие катки 3 с механизмами регулировки глубины обработки почвы 7. Секции игольчатых граблин 6 установлены перпендикулярно движению агрегата с перекрытием зоны рыхления.
[34]Культиватор содержит дополнительную раму 8, для опорно-прикатывающих катков 3 изготовленных из профиля 60х60мм.
[35]Опорно-прикатывающие катки 3 изготовлены из прутков 9 диаметром 16мм, соединены двумя боковыми пластинами 10, которые закреплены на концах трубы 11 диаметром 52 мм, с помощью опорных подшипников 12, №208 (фиг. 2).
[36]Граблины 6 изготовлены из прута диаметром 16 мм, служат для более эффективной обработки и для разравнивания почвы от следа оставленных стрельчатых лап 4 культиватора. Граблины 6, установлены на дополнительной раме 8 на шарнирах 13.
[37]Навесной культиватор для сплошной обработки работает следующим образом. Культиватор навешивают при помощи навесного устройства 2 на трактор. С помощью механизма регулировки 7 устанавливают глубину обработки почвы, опускают культиватор на ее поверхность, начинают движение. При движении культиватора по обрабатываемой поверхности, стрельчатые лапы 4, установленные на пружинно закрепленных стойках 5 на раме 1, двигаясь на заданной глубине, вырезают сорную растительность, граблины 6, установленные на дополнительной раме 8, соединённые шарнирами 13, разбивают мелкие и средние комки, а опорно-прикатывающие катки 3, установленные на трубе 11, закрепленную на боковых пластинах 10 подшипникового узла 12, прикатывают, крошат мелкие куски почвы и выравнивают обрабатываемую поверхность почвы прутками 9.
[38]Отличительной особенностью культиватора от других образцов, с точки зрения механического воздействия на почву, является повышенная степень копирования микрорельефа почвы и более эффективное разрушение комков.
[39]Благодаря повышенной степени копирования почвы и ее послойной обработке снижается тяговое усилие, необходимое для движения культиватора, что значительно повышает его производительность в сравнении с большинством других образцов, где, как правило, производится обработка почвы прикатывающими катками в одном почвенном горизонте, и обеспечивается стабильное качество выполнения технологического процесса.
[40]Технический результат, который может быть, достигнут с помощью полезной модели, сводится к повышению надежности и удобству эксплуатации, упрощению конструкции и повышению качества обработки почвы.
[41]Таким образом, предложенное устройство позволяет более качественно и эффективно проводить сплошную обработку почвы.
