[1]Полезная модель относится к отрасли строительства, а именно сборно-разборным мобильным многоцелевым конструкциям, предназначенным для защиты преимущественно речевой конфиденциальной информации от утечки по техническим каналам, и может использоваться на предприятиях, в квартирах-студиях, торговых центрах, выставочных мероприятиях, офисах в стиле Open Space с целью обеспечения конфиденциальности и комфорта переговоров или телефонного разговора.
[2]Известна конструкция помещения со звукопоглощающим ограждением, содержащим гладкую и перфорированные стены, между которыми расположен звукопоглощающий материал. Звуковые волны проходят сквозь перфорированную стенку, попадают на слой мягкого звукопоглощающего материала, теряя при этом свою энергию, что обеспечивает защиту от проникновения звуковых волн [Звукопоглощающее акустическое ограждение производственного помещения: пат. 2348750 RU, МПК (2006) Е01В 19/00, F01N 1/04 / Кочетов О.С. [и др.]; заявитель Кочетов О.С., Голубева М.В., RU; заявл. 08.06.2007; опубл. 10.03.2009]. Однако конструктивное построение такого помещения носит специфический характер и целесообразно в основном для помещений с соответствующим уровнем зашумленности.
[3]Известно также мобильное модульное сооружение, содержащее пол, стенки и потолок, при этом стенки изготовлены из двойных соединенных между собой полиуретановой пеной стеклопластиковых панелей, где последние, в свою очередь, изготовлены на основе матрицы путем нанесения на матрицу композитных материалов. Конструктивные элементы такого сооружения соединены между собой метизами, а места стыков обработаны силиконовыми герметиками [Мобильное модульное сооружение: пат. 85464 UA, МПК (2006) Е04Н 1/12 / Йешил Мустафа; заявитель Йешил Мустафа, TR; заявл. 10.04.2013; опубл. 25.11.2013]. Положительные свойства, присущие такому сооружению, заключаются в простоте его сборки, но недостатком является то, что они не обеспечивают достаточный уровень звукоизоляции, а процесс демонтажа является трудоемким.
[4]Ближайшим аналогом по технической сущности к заявляемому акустическому мобильному мини-кабинету является многоцелевая мобильная кабина, изготовленная в виде вертикально ориентированного параллелепипеда и содержащая соединенный с основанием каркас, к которому прикреплены вертикальные панели и по меньшей мере одна горизонтальная панель, а также дверь, причем на панели нанесено звукопоглощающее покрытие, а основание, каркас и двери скреплены между собой разъемными соединениями, кабина оснащена инженерными средствами, включающими системы вентиляции и электропитания, источник электроснабжения. Кроме указанного кабина оборудована мебелью [Многоцелевая мобильная кабина: пат. 137355 UA, МПК(2006) Е04Н 1/12 / Буковський К.Б.; заявитель Буковський К.Б., UA; заявл. 24.06.2019; опубл. 10.10.2019].
[5]Существенным недостатком известной кабины является отсутствие средств активной защиты речевой информации от утечки по акустическим и вибрационным каналам за пределы кабины.
[6]Задачей заявляемой полезной модели является обеспечение защиты речевой информации от утечки по акустическим и вибрационным каналам за пределы мини-кабинета.
[7]Поставленная задача решается тем, что акустический мобильный мини-кабинет содержит звукопоглощающий корпус, выполненный в виде вертикально ориентированного параллелепипеда, одна из боковых сторон которого оборудована остекленной светопрозрачной дверью, при этом мини-кабинет оснащен системой электроснабжения, вентиляции, электрической сетью, а также мебелью, дополнительно содержит модуль защиты речевой информации, осуществляющий синтез белого и речеподобного шума, а также акустические и вибрационные излучатели, установленные на корпус и дверь.
[8]Полезная модель поясняется следующим чертежом.

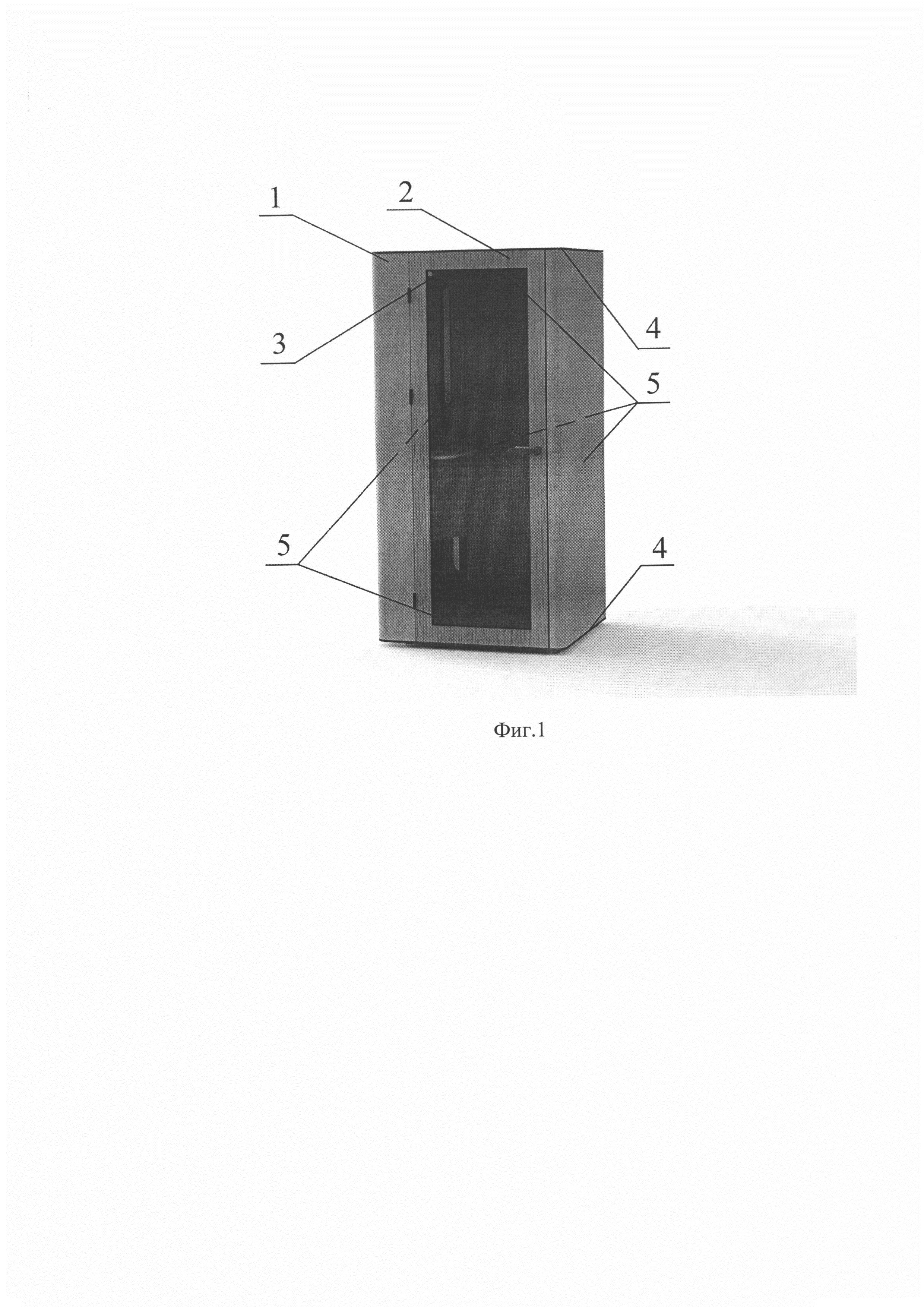

[9]На фиг. 1 представлен общий вид акустического мобильного мини-кабинета.
[10]В соответствие с фиг. 1 акустический мобильный мини-кабинет содержит звукопоглощающий корпус 1, оснащенный системой электроснабжения, вентиляции, электрической сетью, а также мебелью, остекленную светопрозрачную дверь 2, модуль защиты речевой информации 3, акустические излучатели 4 и вибрационные излучатели 5, установленные на корпус 1 и дверь 2.
[11]Заявляемый мини-кабинет работает следующим образом. В момент начала разговора внутри мини-кабинета модуль защиты речевой информации 3 запускает синтез речеподобного и белого шума, который воспроизводится посредством акустических излучателей 4, установленных на входе и выходе системы приточно-вытяжной вентиляции корпуса 1, и вибрационных излучателей 5, установленных на корпус 1 и остекленную светопрозрачную дверь 2.
[12]В результате оценки эффективности и достаточности мер защиты от утечки информации по акустическому и виброакустическому каналам посредством осуществления инструментального контроля установлено, что эффективность защиты акустического мобильного мини-кабинета соответствует требованиям нормативных правовых актов по защите объектов от утечки информации по акустическому и виброакустическому каналам, словесная разборчивость не превышает 0,19. Таким образом, данный мини-кабинет может применяться в государственных или коммерческих учреждениях для организации временного рабочего места, обеспечивающего защиту конфиденциальной речевой информации.
