[1]Полезная модель относится к санитарному оборудованию, а именно к душевым кабинам, в частности к поддонам для душевых кабин.
[2]В настоящее время все большую популярность завоевывают душевые кабины, состоящие из поддона и стеклянных боковых стенок. При этом для удобства и облегчения установки душевых поддонов на пол сантехнического помещения, и последующей профилактики сливной системы, используют специальные каркасы или подиумы. При этом не всегда известные решения отвечают требованиям потребителей и дизайнеров. Эстетичный внешний вид, лаконичность, удобство монтажа и обслуживания, вот критерии которым должны отвечать современные душевые кабины.
[3]Известен душевой поддон, из искусственного камня имеющий опорные ножки с возможностью регулировки высоты, закрепленные к поддону, причем опорные ножки закреплены к поддону через сварной каркас, образованный металлическим профилем, расположенным по периметру и имеющим поперечное профильное соединение между параллельно расположенными профилями, а сам каркас соединен с поддоном через двусторонний скотч; содержит боковые декоративные панели, которые фиксированы с опорными ножками поддона через уголковые кронштейны, каждый из которых имеет прорезь на конце, крепящимся к опорной ножке и магнит на другом конце.
[4]Крепление декоративных панелей в известном решении не позволяет отрегулировать положение панелей относительно края душевого поддона. Это нарушает общее впечатление целостности конструкции.
[5]Технической проблемой, на решение которой направлена настоящая полезная модель, является необходимость установки декоративных панелей точно под краем душевого поддона, стык в стык, чтобы создавалось впечатление единой монолитной конструкции, при этом необходимо сохранение возможности легкого доступа в подподдонное пространство для регулировки и обслуживания коммуникаций.
[6]Технический результат заключается в создании подиума для поддона душевой кабины, позволяющего установить декоративные панели с высокой точностью регулировки их положения, и надежно закрепить декоративные панели к подиуму, при этом обеспечивая легкий доступ для обслуживания коммуникаций.
[7]Технический результат достигается за счет того, что в подиуме для поддона душевой кабины, содержащем каркас, образованный металлическим профилем, имеющим поперечное профильное соединение между параллельно расположенными профилями, опорные ножки, выполненные с возможностью регулировки высоты и боковые декоративные панели, соединенные с каркасом через крепления, согласно полезной модели крепления выполнены в виде прямоугольных планок с загнутыми под прямым углом торцевыми участками и вырезом в центральной части для установки на ножки каркаса, а декоративные панели снабжены магнитами в местах стыка с загнутыми торцевыми участками креплений;
[8]Каркас содержит отверстия для установки опорных ножек;
[9]Декоративные панели выполнены из алюминия или искусственного камня;
[10]Выполнение креплений в виде прямоугольных планок с загнутыми под прямым углом торцевыми участками и вырезом в центральной части позволяет производить регулировку глубины вхождения декоративной панели под край поддона с точностью до миллиметра, даже в том случае, когда декоративная панель выполнена из искусственного камня или алюминия, то есть при применении декоративных панелей разной толщины. Наличие магнитов на декоративных панелях, посредством которых они фиксируются на креплениях, позволяет легко получить доступ под поддон, просто открепив панели от подиума.
[11]Таким образом, достигается технический результат, заключающийся в создании такого подиума для поддона душевой кабины, который позволит устанавливать декоративные панели с высокой точностью регулировки их положения, и надежно закрепить декоративные панели к подиуму, при этом обеспечивая легкий доступ для обслуживания коммуникаций.
[12]Патентные исследования не выявили технических решений, характеризующихся заявляемой совокупностью существенных признаков, следовательно, можно предположить, что указанная полезная модель соответствует критерию «новизна».
[13]Кроме того, предлагаемая полезная модель может быть изготовлена в промышленных масштабах с использованием стандартного оборудования и найдет применение в личном хозяйстве, т.е характеризуется критерием «промышленная применимость»
[14]Сущность изобретения поясняется чертежами:
[15]Фиг. 1 - Общий вид подиума.

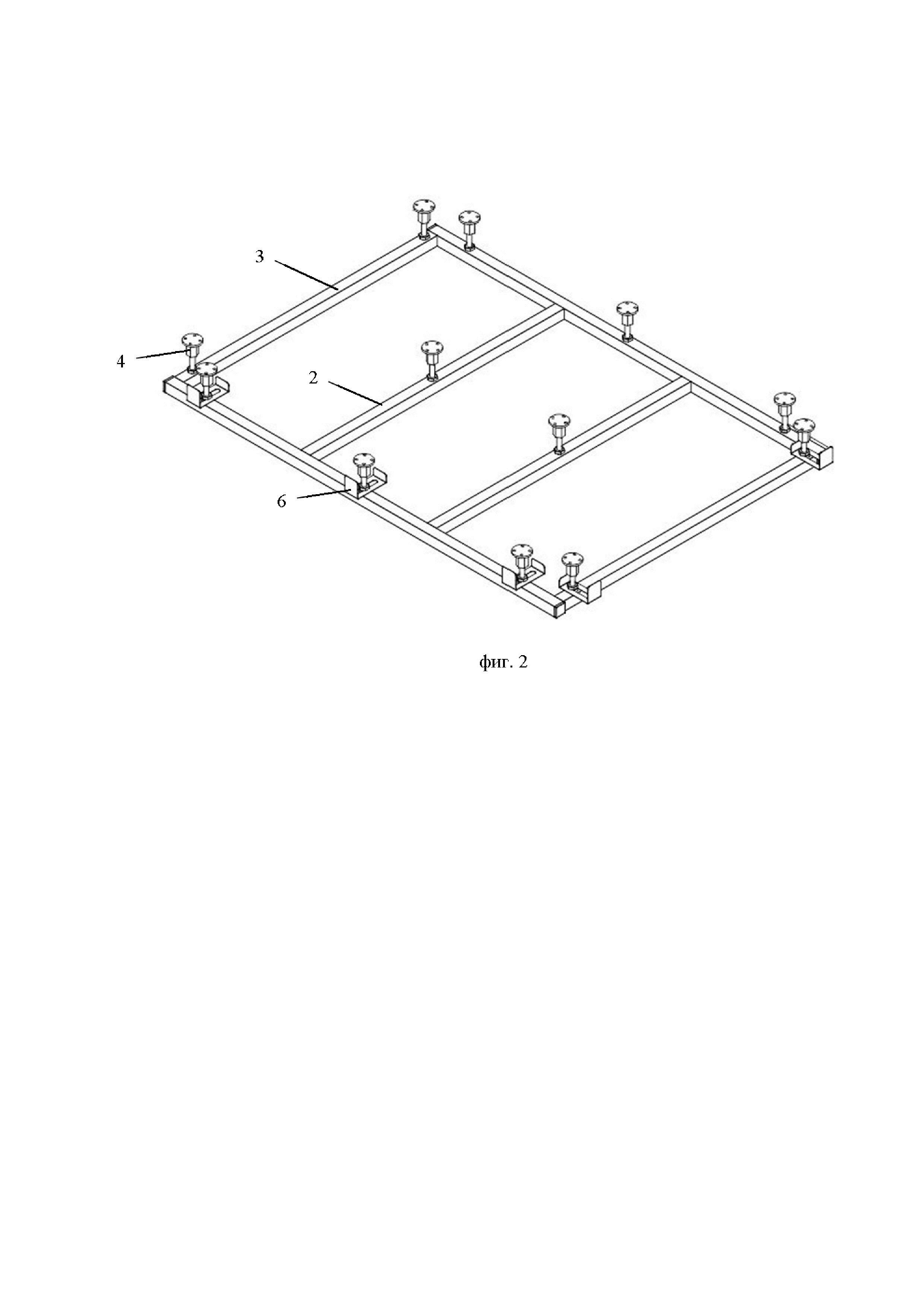

[16]Фиг. 2 - Общий вид подиума, вид снизу.
[17]Фиг. 3 - Общий вид душевого поддона с декоративными панелями.
[18]Подиум для поддона душевой кабины состоит из каркаса 1, изготовленного из металлического профиля. Внутри каркаса 1 установлены поперечные профили 2, расположенные между параллельно расположенными внешними профилями 3. Опорные ножки 4, выполнены с возможностью регулировки высоты. Боковые декоративные панели 5, соединены с каркасом 1 через крепления 6. Крепления 6 выполнены в виде прямоугольных планок с загнутыми под прямым углом торцевыми участками и вырезом в центральной части для установки на ножки 4 каркаса 1. Декоративные панели 5 снабжены магнитами 7 в местах стыка с загнутыми торцевыми участками креплений 6. Каркас 1 содержит отверстия 8 для установки опорных ножек 4. Декоративные панели 5 могут быть выполнены из алюминия или искусственного камня.
[19]Подиум для поддона душевой кабины изготавливают и собирают следующим образом
[20]Нарезают металлический профиль по размеру в соответствии с моделью поддона. Из профиля изготавливают сварной каркас 1, образованный внешним металлическим профилем 3, расположенным по периметру и имеющим поперечные профили 2 соединяющие параллельно расположенные профили. В каркасе 1 просверливают отверстия 8, в которых устанавливают гайки заклепки. Через гайки заклепки вкручивают опорные ножки 4. При установке поддона на подиум, на каркас 1 наносят герметик, для соединения с поддоном. Подиум имеет боковые декоративные панели 5, на которых установлены магниты 7. Глубину установки декоративной панели 5 регулируют с помощью П-образных креплений. Декоративные панели за счет магнитов 7 фиксируют к П-образным креплениям 6, установленным на опорных ножках 4 каркаса 1.
