Изобретение относится к технике противодействия коммерческому и промышленному шпионажу. Устройство содержит
последовательно включенные вспомогательную антенну и детектор радиоизлучения сотового телефона, а также последовательно включенные вспомогательный микрофон, усилитель, амплитудный детектор,
управляемый генератор помех и маскирующий динамик. Вспомогательная антенна установлена с возможностью приема в качестве рабочего сигнала излучения сотового телефона при введении его в режим
радиопередачи. Выход детектора радиоизлучения сотового телефона соединен с пусковым входом генератора помех. Вспомогательный микрофон установлен с возможностью восприятия подвергаемых
несанкционированному прослушиванию речевых сигналов, а маскирующий динамик - с возможностью направления акустического шума в микрофон сотового телефона при его опускании в полость кожуха устройства и
коммутации под действием его силы тяжести выключателя источника питания. Особенностями изобретения являются, во-первых, исключение формирования акустического шума при отсутствии попыток прослушивания
конфиденциальных переговоров, а во-вторых, - управление генератором помех с целью обеспечения пропорциональности уровня формируемого акустического шума уровню речевого сигнала. Изобретение повышает
эффективность защиты, а также обеспечивает ее целенаправленный пуск и адаптацию к уровню маскируемых речевых сигналов, т.е. создает комфорт для участников переговоров. 3 з.п. ф-лы, 1 ил.
Изобретение относится к технике противодействия коммерческому и промышленному шпионажу. Известны
устройства для предотвращения несанкционированного прослушивания переговоров в помещениях с подключенными к абонентской линии связи телефонными аппаратами, базирующиеся на коммутационных органах,
предназначенных для разрыва или закорачивания линии в состоянии покоя (DE 1487453 А, 16.01.1969; ЕР 0365741 А2, 02.05.1990; RU 2145153 C1, 27.01.2000). Подобные устройства при их
внедрении требуют существенной модернизации существующих телефонных систем. Известны также устройства для исключения прослушивания, основанные на применении генераторов помех,
препятствующих набору номера с постороннего, включенного параллельно, телефонного аппарата либо мешающих восприятию на нем речевых сигналов (FR 2655224 А1, 31.05.1991; RU 92006880 А, 20.01.1995). Наиболее близким к предложенному является защитное устройство, основным функциональным узлом которого является управляемый генератор помех, осуществляющий передачу в абонентскую телефонную
линию сигнала помехи для фактической блокировки чужого абонента (RU 14794 U1, 27.08.2000). Недостаток известного устройства, выбранного в качестве наиболее близкого аналога, связан с
формированием акустического шума лишь на конечном участке канала телефонной связи, а именно в абонентской трубке злоумышленника, что предопределяет возможность несложной фильтрации помех. Кроме того,
в известном устройстве управление генератором ограничивается только его возбуждением и остановом, что не позволяет согласовывать характеристики защиты с текущими окружающими условиями.
Задачей изобретения являются повышение эффективности защиты, а также обеспечение ее целенаправленного пуска и адаптации к уровню маскируемых речевых сигналов, т. е. создание комфорта для участников
переговоров за счет исключения акустического шума при отсутствии попыток прослушивания и регулирования уровня акустического шума в зависимости от громкости речи в помещении.
Поставленная задача решается тем, что в устройство для защиты сотового телефона от несанкционированного прослушивания в режиме удаленного информационного доступа, содержащее последовательно включенные
управляемый генератор помех звукового диапазона и маскирующий динамик, а также источник питания, подключенный к питающим цепям электронных узлов через выключатель, введены последовательно включенные
вспомогательная антенна и детектор радиоизлучения сотового телефона, а также последовательно включенные вспомогательный микрофон, усилитель и амплитудный детектор, при этом все составные узлы
устройства размещены в общем кожухе, который имеет полость для установки сотового телефона с коммутацией под действием его силы тяжести выключателя источника питания, вспомогательная антенна
установлена с возможностью приема в качестве рабочего сигнала излучения сотового телефона при введении его в режим радиопередачи, выходы детектора радиоизлучения сотового телефона и амплитудного
детектора соединены соответственно с пусковым и управляющим входами генератора помех, вспомогательный микрофон установлен с возможностью восприятия подвергаемых несанкционированному прослушиванию
речевых сигналов, а маскирующий динамик - с возможностью направления сформированного акустического шума в микрофон сотового телефона при его опускании в полость кожуха устройства.
Решению поставленной задачи способствуют частные существенные признаки изобретения. Генератор помех выполнен с возможностью генерации "розового" шума в диапазоне частот 300 Гц - 4,5
кГц. На пусковом входе генератора помех установлен шунтирующий электронный ключ, исключающий возбуждение генератора при отсутствии сигнала от детектора радиоизлучения сотового
телефона. Маскирующий динамик выполнен с возможностью излучения акустического шума с интенсивностью, пропорциональной уровню сигнала от вспомогательного микрофона, но не менее чем в 5
раз превышающей этот уровень. Отметим, что в технике сотовой телефонной связи получили распространение имитаторы шума, управляемые детектированием активности речи (RU 2151430 С1,
20.06.2000). Однако в известных технических решениях подобное управление используется для улучшения качества звука в приемнике. Для детектирования речи в принимаемом речевом сигнале при работе в
присутствии шумов детектор активности речи использует оценку энергии. При отсутствии речи сигнал ослабляется и вводится прошедший низкочастотную фильтрацию белый шум (т.е. комфортный шум)
соответствующего уровня. Этот комфортный шум имитирует типичные спектральные характеристики автомобильного или иного фонового шума. Благодаря этому сглаживается "завихрение", а звучание делается более
естественным. Когда детектором активности речи установлено наличие в сигнале речи, синтезированный речевой сигнал обрабатывается без ослабления. Таким образом, имеется в виду повышение комфорта в

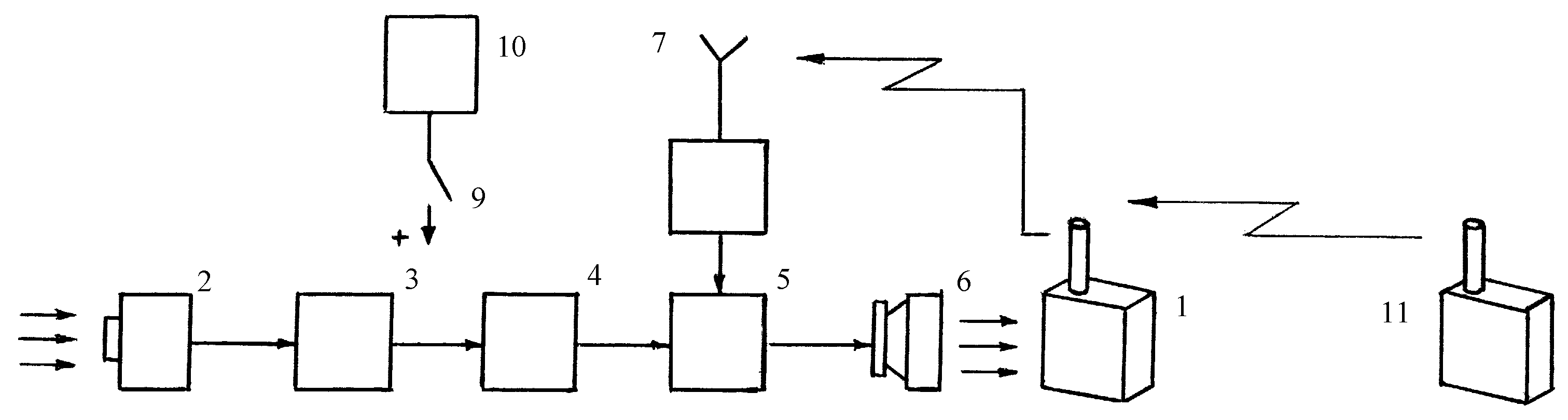

пункте не передачи, а приема речевых сигналов, т.е. технический результат достигается иной, чем в предложенном способе. На чертеже представлена функциональная схема предложенного
устройства. Предложенное устройство, обеспечивающее защиту сотового телефона 1 от несанкционированного прослушивания в режиме удаленного информационного доступа и, тем самым,
предотвращающее прослушивание конфиденциальных переговоров в помещениях с сотовым телефоном 1, содержит последовательно включенные вспомогательный микрофон 2, усилитель 3, амплитудный детектор 4,
управляемый генератор помех 5 звукового диапазона и маскирующий динамик 6. Кроме того, в устройство входят последовательно включенные вспомогательная антенна 7 и детектор радиоизлучения 8 сотового
телефона, выход которого связан с пусковым входом генератора помех 5. Вспомогательная антенна 7 установлена с возможностью приема в качестве рабочего сигнала излучения сотового
телефона 1 при введении его в режим радиопередачи. Все составные узлы устройства размещены в общем кожухе, который имеет полость для установки сотового телефона 1 с коммутацией под
действием его силы тяжести выключателя 9 источника питания 10 электронных узлов. Вспомогательный микрофон 2 установлен с возможностью восприятия подвергаемых несанкционированному
прослушиванию речевых сигналов, а маскирующий динамик 6 - с возможностью направления сформированного акустического шума в микрофон сотового телефона 1 при его опускании в полость кожуха устройства. Генератор помех 5 в частном случае синтезирован с возможностью генерации "розового" шума в диапазоне частот 300 Гц -4,5 кГц. На пусковом входе генератора помех 5
установлен шунтирующий электронный ключ (на чертеже не показан), исключающий возбуждение генератора 5 при отсутствии сигнала от детектора радиоизлучения 8 сотового телефона 1.
Маскирующий динамик 6 выполнен с возможностью излучения акустического шума с интенсивностью, пропорциональной уровню сигнала от вспомогательного микрофона 2, но не менее чем в 5 раз превышающей этот
уровень. Позицией 11 на чертеже отмечен сотовый телефон злоумышленника, с помощью которого предпринимается попытка прослушивания конфиденциальных переговоров. Защита от
прослушивания реализуется предложенным устройством следующим образом. В настоящее время для осуществления промышленного и коммерческого шпионажа широко используется несанкционированное
прослушивание ведущихся в помещении переговоров с помощью установленных там телефонов, в том числе и с сотовой связью. При этом прослушивание может производиться даже в том случае, когда абонентская
трубка не снята, а сотовый телефон не включен, например путем посылки высокочастотных колебаний на микрофон телефона, где они модулируются речью участников переговоров. В данном случае
для предотвращения несанкционированного прослушивания переговоров перед их началом сотовый телефон 1 вставляют в полость кожуха защитного устройства. При этом под тяжестью сотового телефона 1
происходит срабатывание выключателя 9 и замыкание его контактов, через которые на электронные блоки устройства поступает питание от источника питания 10. Если в процессе
конфиденциальных переговоров в помещении сотовым телефоном 11 злоумышленника производится введение сотового телефона 1 в режим радиопередачи, антенной сотового телефона 1 начинают излучаться
радиоволны, которые принимаются вспомогательной антенной 7 и детектируются детектором 8. Сигнал с выхода детектора 8 воздействует на пусковой вход генератора помех 5, обеспечивая начало
функционирования данного блока и всего защитного устройства в целом. С запуском защитного устройства генератором помех 5 генерируется "розовый" шум в диапазоне частот 300 Гц - 4,5 кГц.
Эти электрические помехи подводятся к маскирующему динамику 6, осуществляющему электроакустическое преобразование. Выработанный акустический шум от динамика 6 передается на микрофон сотового телефона
1, который воспринимает также и речевые сигналы участников переговоров. При средней громкости переговоров уровень акустического шума на входе речевого тракта, как уже указывалось, не менее чем в 5 раз
превышает уровень речевого сигнала. Разумеется излучение акустического шума никак не мешает нормальному вызову сотового телефона 1. Важными особенностями изобретения являются,
во-первых, исключение формирования акустического шума при отсутствии попыток прослушивания конфиденциальных переговоров, а во-вторых, - управление генератором помех с целью обеспечения
пропорциональности уровня формируемого акустического шума уровню речевого сигнала. Иными словами, в данном техническом решении при выявлении попыток прослушивания имеет место автоматическое
отслеживание вырабатываемого акустического шума по громкости переговоров. Регулирование уровня генерируемых генератором 5 помех и, как следствие, уровня акустического шума
непосредственно у микрофона сотового телефона 1 осуществляется с помощью вспомогательного микрофона 2, который воспринимает ведущиеся в помещении переговоры, и амплитудного детектора 4, который
выделяет огибающую речевого сигнала, используемую для управления генератором помех 5. Таким образом, все попытки несанкционированного прослушивания переговоров через сотовый телефон 1,
используемый в режиме удаленного доступа, оказываются безуспешными. Вместе с тем, исключение акустического шума при отсутствии попыток прослушивания и регулирование уровня акустического шума при
наличии подобных попыток в зависимости от громкости речи обеспечивает комфорт для участников переговоров. Если переговоры ведутся тихо, то и уровень шума достаточно низок. Когда же громкость
переговоров усиливается, уровень шума также увеличивается. В результате отношение речевой сигнал/акустический шум от начала и до конца переговоров остается неизменным, что весьма благотворно
сказывается на общем тонусе участников переговоров.
