[1]Полезная модель относится к конструкции подвесных потолков, а именно к универсальным устройствам крепления цельного не разделенного натяжного полотна любого типа как в один уровень, так и с возможностью использовать как нишу с углублением внутрь полотна с возможностью установки в нишу различных вариантов деления помещения на зоны, с декоративными элементами, такими как шторы, занавесы и декоративными перегородками в виде бруса и раздвижных дверей, с подсветкой всех встраиваемых в него вариантов разделения зон помещения.
[2]Положительным эффектом применения заявляемого технического решения является возможность крепления заявляемого универсального устройства как в плотную стене, так и с отступом от основы, а также возможность разделять помещения на отдельные зоны. В профиле имеется специальный паз для установки в него смежного монтажного профиля с обеспечением монтажа потолка единым полотном и возможность размещения дополнительного источника света.
[3]На рынке представлены модели, используемые для аналогичных целей. Например, на сайте «Студия натяжных потолков ПАРСЕК» представлены самые разные натяжные потолки, в том числе и с подсветкой, однако не раскрыта техническая сущность крепления потолка в каждом примере выполненных работ.
[4]Технический результат достигается единым собранным устройством из двух элементов, с помощью специального продольного паза на одном профиле и дополнительных зацепов на втором профиле, достигнута возможность сборки без дополнительных фиксирующих элементов. В профиле есть специальные посадочные емкости. Также допускается монтаж данного устройства в двух полезных плоскостях.
[5]Заявляемое техническое решение универсального профиля для крепления натяжного потолка, штор и дверей шкафа-купе предназначено для установки в натяжной потолок любых типов единым полотном в уровень потолка (эффект ниши) совместно с профилем Йошка. Заявляемый профиль заменяет встраиваемую или накладную гардину с различными видами бегунков для навешивания в него штор, а также с возможностью установки в него декоративного бруса от профиля до пола и декоративных элементов. Возможна также установка светодиодной ленты любых видов для подсветки, а при совместном использовании двух профилей предусмотрена установка единым полотном в натяжной потолок, с последующей установкой в него откатных дверей шкафов купе. Профиль применяется при ремонте потолков в квартирах, совместно с профилем Йошка, с одним уровнем в натяжных потолках любых типов для эффекта ниши (углубления), а также применяется в комбинации с шкафами купе установкой откатных дверей прямо в профиль.
[6]Технической проблемой, на решение которой направлена заявляемая полезная модель, является преодоление недостаточного удобства эксплуатации предшествующих образцов. Особенности выпускаемых серийно профилей определили те проблемы, с которыми сталкивается потребитель при их использовании и решение которых позволит повысить потребительские свойства этих востребованных потребителями изделий.
[7]Известен прототип, профиль потолочный по патенту РФ на полезную модель №204134 от 24.09.2020 г., опубликованному 11.05.2021 г., который выполнен в виде цельной неразъемной детали и содержит средство крепления бегунков подвесных занавесей, выполненное в виде продольного открытого снизу паза, причем внешние боковые поверхности профиля выполнены вертикальными, при этом боковые стенки профиля снабжены в верхней части дополнительными наружными открытыми снизу пазами.
[8]Общими признаками заявляемого технического решения и прототипа профиля потолочного по патенту РФ на полезную модель №204134 являются: изготовление из алюминиевого сплава; наличие некоторого внешнего сходства для П- или С-образного профиля; наличие трех пазов для расположения бегунков крепления занавесок; возможность использования с дополнительными смежными профилями (багетами).
[9]Отличия прототипа и заявляемого технического решения обусловлены особенностями конструкции. В прототипе имеется возможность монтажа боковых смежных профилей с вертикальными монтажными стенками. В заявляемом техническом решении имеется специальный паз для установки в него дополнительного профиля для установки в него натяжного полотна. Профиль потолочный по патенту РФ на полезную модель №204134 выполнен в виде цельной неразъемной детали и содержит средство крепления бегунков подвесных занавесей, выполненное в виде продольного открытого снизу паза. В заявляемом решении профиль состоит из двух частей с продольными пазами с наружи профиля и изнутри, для возможности установки бегунков для подвешивания штор или тюлей. Профиль-прототип имеет односторонний вариант крепления для возможности подвешивания штор. В заявляемом профиле его можно использовать и устанавливать двумя полезными плоскостями: П-образно в низ, то есть прямым элементом к потолку, выступающими стенами (для установки в них дополнительных профилей для монтажа полотен) в низ; П-образно в верх, то есть прямой частью в низ. Второй профиль позволяет проводить его использование совместно с раздвижными дверями от шкафов купе или раздвижных перегородок.
[10]Прототип, профиль потолочный по патенту РФ на полезную модель №204134, имеет боковые стенки, к которым нужно фиксировать дополнительные профили-багеты с помощью дополнительных саморезов, в то время как заявляемый профиль имеет фиксирующий элемент в посадочных местах для дополнительных профилей-багетов, что позволяет не использовать дополнительное крепление саморезами. Профиль-прототип, в отличие от заявляемого технического решения, не имеет специальной открытой ниши для крепления светодиодной ленты, что затрудняет выполнение подсветки занавесок – заявляемый профиль имеет специальную открытую нишу для монтажа светодиодной ленты. Также профиль-прототип не имеет пазов крепления для торцевых заглушек – в заявляемом профиле предусмотрены пазы крепления для торцевых заглушек. И главное отличие состоит в том, что профиль-прототип используется только в одной рабочей плоскости, в то время как заявляемый профиль можно использовать в двух рабочих плоскостях, перевернув профиль и изменив тем самым конфигурацию.
[11]Неоспоримым отличительным преимуществом заявляемого технического решения является универсальность процесса крепления потолков любого типа, что обеспечивает низкие трудозатраты и высокую скорость производства.
[12]Цель разработки заявляемого технического решения - расширение функциональных возможностей применения универсального профиля для крепления натяжного потолка, штор и дверей шкафа-купе, что ведет к упрощению эксплуатации.
[13]Техническое решение направлено на решение технической задачи повышения эксплуатационных характеристик универсального профиля для крепления натяжного потолка, штор и дверей шкафа-купе, при одновременном расширении области его применения, повышении технологичности в изготовлении потолков и увеличении арсенала технических средств, предназначенных для декорирования внутренних помещений зданий.
[14]Техническим результатом заявляемой полезной модели является повышение эффективности и надежности в применении универсального профиля для крепления натяжного ПВХ или тканевого потолка, что в целом значительно повышает потребительские свойства заявляемого устройства.
[15]Сущность заявляемого технического решения состоит в том, что универсальный профиль для крепления натяжного потолка, штор и дверей шкафа-купе выполнен П-образным и включает пазы, обеспечивающие возможность крепления смежного профиля, пазы для расположения бегунков крепления занавесок, и изготовлен из алюминиевого сплава, причем пазы, обеспечивающие возможность крепления смежного профиля, расположены в боковых стенках профиля и выполнены в виде посадочных мест, имеющих фиксирующие элементы, при этом в профиле предусмотрены пазы крепления для торцевых заглушек и открытая ниша для монтажа светодиодной ленты, а пазы для расположения бегунков расположены снаружи и изнутри профиля, что обеспечивает возможностью использования профиля в двух рабочих плоскостях, при этом универсальный профиль имеет возможность соединения с Т-образным профилем, за счет наличия на полке Т-образного профиля элементов крепления для размещения в пазах, расположенных с внутренней стороны П-образного профиля, что обеспечивает возможность использования универсального профиля в качестве направляющей для дверей шкафа-купе.
[16]Заявляемое техническое решение проиллюстрировано чертежами Фиг.1-Фиг.4, на которых изображены:
[17]Фиг.1 – профиль типа П;
[18]Фиг.2 – профиль типа Т;

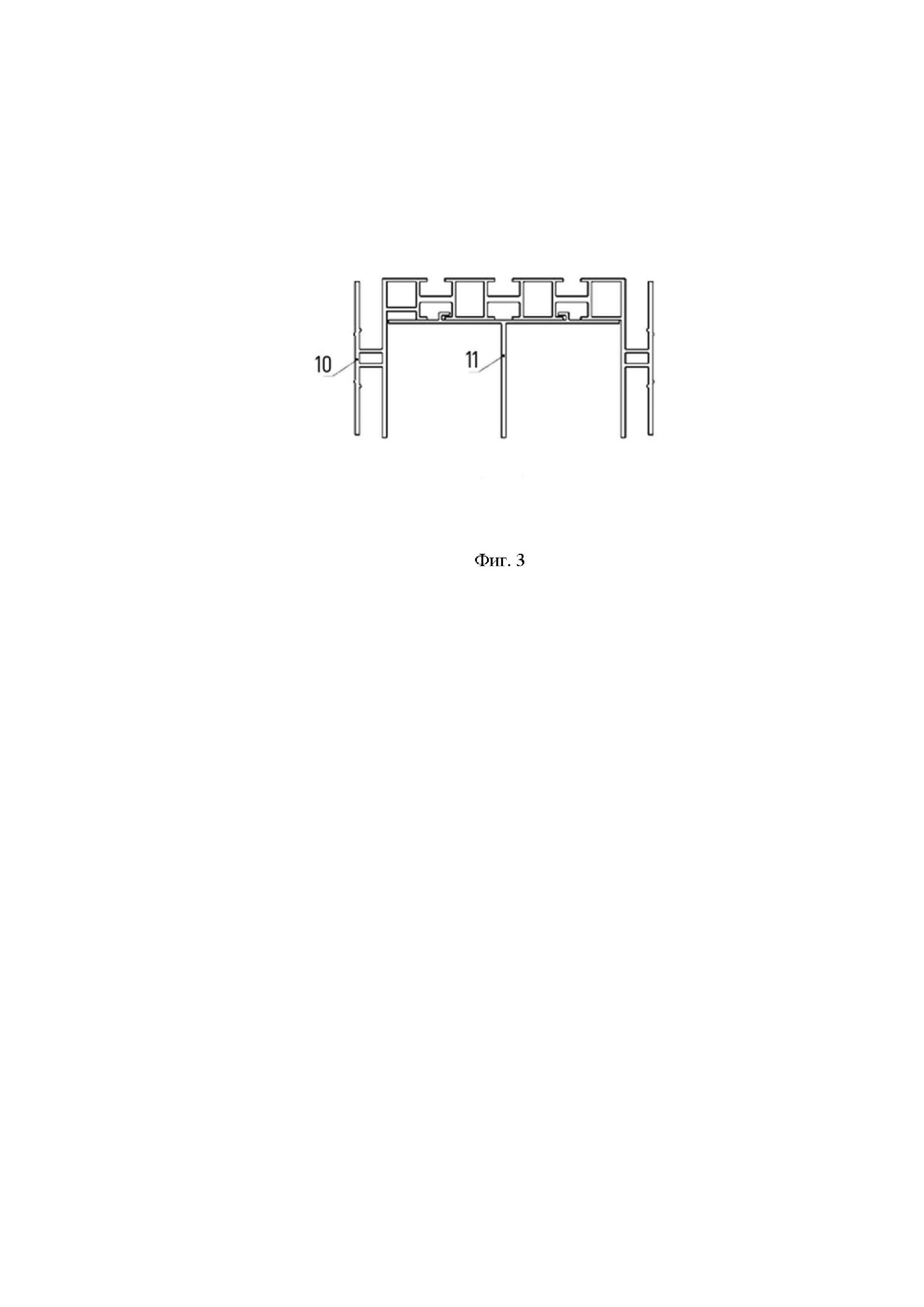

[19]Фиг.3 – профиль П и профиль Т в сборе;
[20]Фиг.4 – схема крепления профилей П и Т для разных целей.
[22]1 – потолочный профиль;
[23]2 – крепление бегунков;
[24]3 – открытая ниша для светодиодной ленты;
[25]4 – паз для крепления натяжного полотна;
[26]5 – ниша для установки шкаф-купейных створок;
[27]6 – паз для крепления торцевой заглушки профиля;
[28]7 – элемент крепления Т-образного профиля к профилю П;
[29]8 – разделяющая стенка профиля Т;
[33]Универсальный профиль для крепления натяжного потолка, штор и шкафа-купе, состоит из двух профилей 10 и 11, соответственно П и Т. В профиле П на Фиг.1 показан сам потолочный профиль 1, крепление 2 бегунков, открытая ниша для светодиодной ленты 3, паз для крепления натяжного полотна 4, ниша для установки створок шкафа-купе 5 и паз 6 крепления торцевой заглушки профиля. В профиле Т на Фиг.2 показан сам потолочный профиль 1, элемент крепления Т-образного профиля к профилю П 7, разделяющая стенка профиля Т 8 и полка 9. Универсальный профиль П и профиль Т в сборе содержит соединенные вместе профиль П 10 и профиль Т 11, показан на Фиг.3.
[34]Универсальный профиль для крепления натяжного потолка, штор и шкафа-купе, может быть изготовлен и работает следующим образом.
[35]Профиль комплектуется смежным багетом Йошка. Потом сверлятся отверстия по краям профиля в пазах, для установки в пазы через отверстия бегунков крепления 2 штор, после чего крепится к существующему бетонному потолку с помощью металлических уголков выставляется в уровень с багетом, прикрепленным к стенам по периметру, крепление производится саморезами. Также производится подводка электропроводов для питания светодиодной ленты к предназначенной для этого места нише 3. После чего производится натяжка полотна ПВХ или ткани. После натяжки полотна производится разрез полотна в месте крепления профиля (который находится внутри пространства - между бетонным потолком и натяжным), заправка полотна производится специальным шпателем в багет Йошка, установленный в профиль. После заправки полотна производят монтаж светодиодной ленты в специальную нишу 3, подключают к ней подведенные провода и проверяют работоспособность ленты. После чего в предназначенные места производят вставку бегунков крепления 2 для штор. В последующем отверстия для установки бегунков закрывают специальными заглушками на саморезы и саморезы скрывают крышечкой. После чего на бегунки насаживаются шторы, в которые прикреплены специальные крючки для крепления к бегункам. В случае, когда комбинируют профили П и Т, комплектация происходит следующим образом: берут профиль П 10, с его торца вставляют в элемент 7 крепления Т-образного профиля 11 к профилю П 10. Длина выбирается по мере необходимости шкафа-купе.
[36]Реализация и порядок работы заявленного устройства универсального профиля для крепления натяжного потолка, штор и шкафа-купе.
[37]Универсальный профиль используют в разделении помещения на несколько зон как по раздельности профилями 10 и 11, соответственно П и Т, так и совместно в их комбинации. Выполняется комбинированное решение профиля в том случае, если в помещении необходимо установить створки шкафа-купе, утопленные в потолок у окна. В этом случае в зоне окна выполняют монтаж профиля, укомплектованного бегунками 2 с крючкам для крепления штор, стыкуют и соединяют его с комбинацией профилей П 10 и Т 11 путем крепления их между собой с помощью паза 6 для крепления торцевой заглушки профиля, с вспомогательными элементами подвесом или бандажной лентой с двух боковых сторон. Крепление между собой профилей П 10 и Т 11 возможен как по прямой, так и угловым соединением. После чего изготовленную комбинированную конструкцию крепят к существующему бетонному потолку с помощью металлических уголков, выставляя в уровень с багетом, прикрепленным к стенам по периметру, а крепление производится саморезами. Для разных целей при ремонте помещений применяют разные конфигурации крепления профиля, показанные на схемах Фиг.4, а именно как ниша в потолке (1), в уровень с полотном (2) и как комбинация (3) П 10 и Т 11 профиля, используемая в качестве направляющей для дверей шкафа-купе.
[38]По сравнению с известными устройствами профилей для крепления натяжного потолка заявляемая конструкция обладает универсальностью.
[39]Возможность многократного воспроизведения заявляемой конструкции универсального профиля для крепления натяжного потолка, штор и шкафа-купе, проистекает из способа его промышленной комплектации, что позволяет воспроизводить заявляемое устройство профиля в промышленных масштабах.
[40]Подобное сочетание универсальности, достижения возможности многократного воспроизведения с относительной простотой изготовления в прототипе не достигнуто.
[41]Исходя из вышеизложенного, можно сделать вывод о том, что заявляемое техническое решение соответствует критериям «новизна» и «промышленная применимость».
